Montage

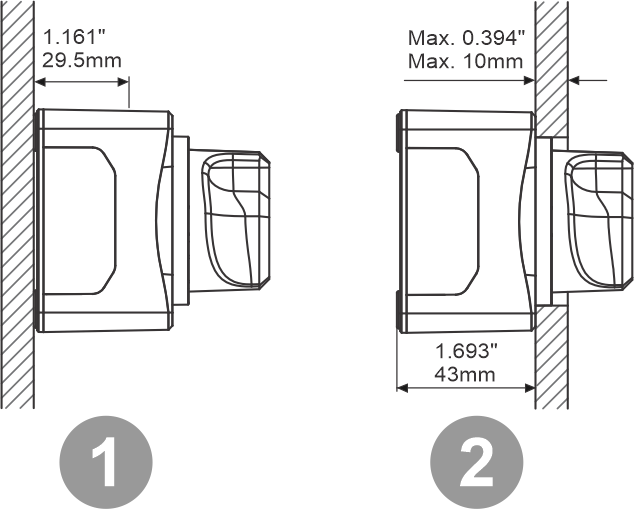

Der Batterieschalter kann auf zwei Arten montiert werden:
Oberflächenmontage
Rückwandmontage
Zwei verschiedene Montagemöglichkeiten.
Die Verpackung des Batterieschalters enthält einen Ausschnitt in tatsächlicher Größe. Markieren Sie damit die Schraubenlöcher und im Falle der Rückwandmontage das Loch für den Knopf. Die Maße des Batterieschalters finden Sie im Kapitel Gehäuseabmessungen.

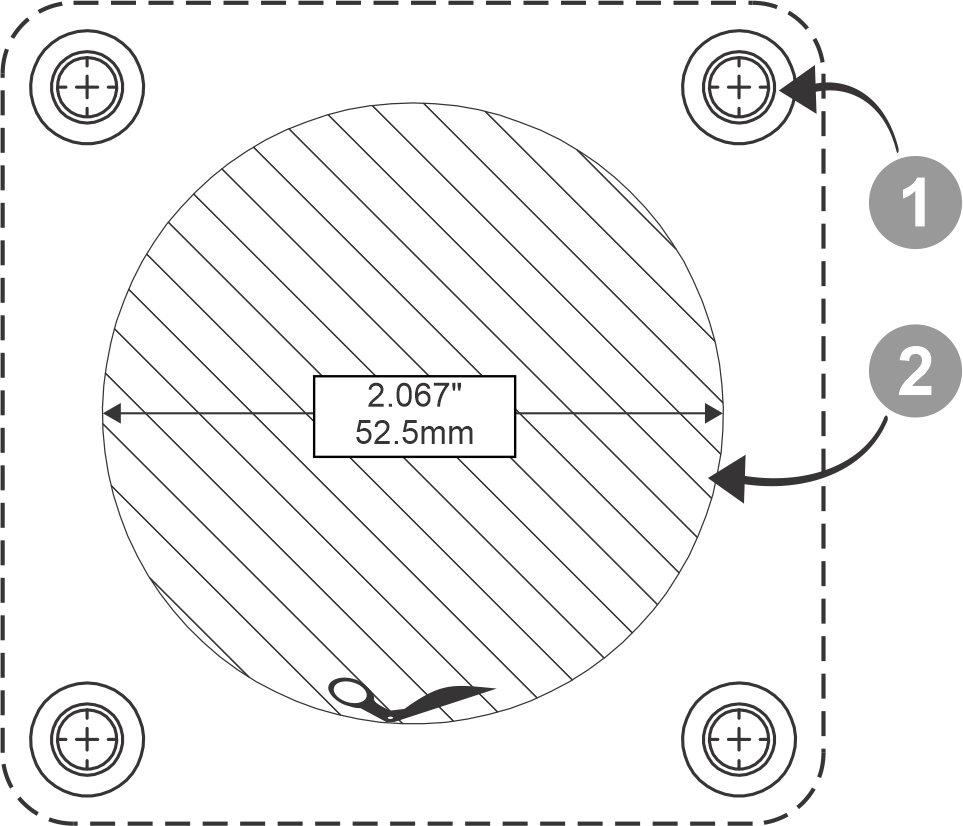

Schraubenlöcher. 4 Löcher, eines an jeder Ecke.
Befestigungsloch für die Rückwandmontage.
Vorlage für Befestigungslöcher. Nicht maßstabsgetreu, verwenden Sie den Ausschnitt der Verpackung des Batterieschalters.
