2. Instalação
2.1. Montagem

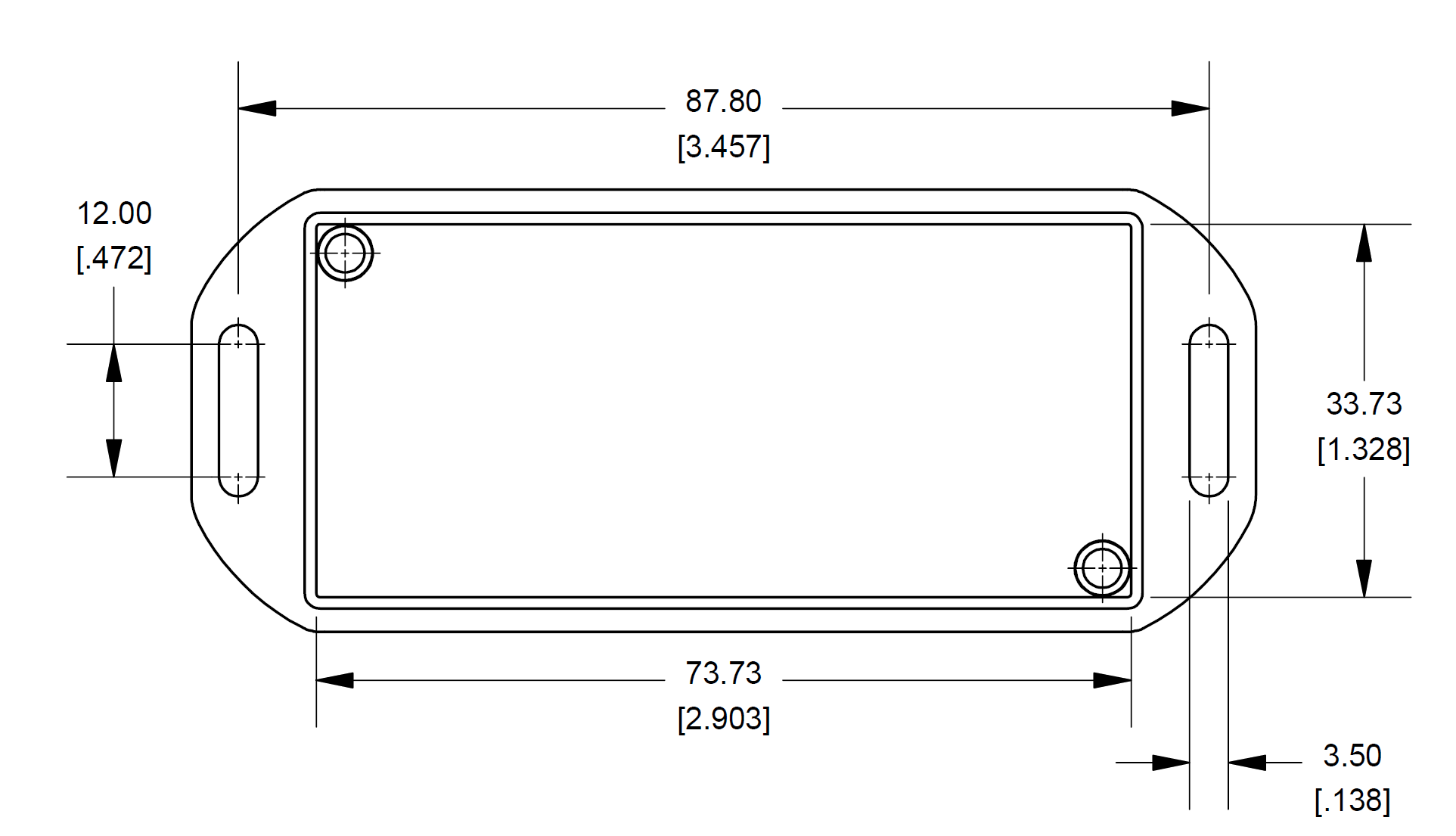

O invólucro GX Tank 140 pode ser montado com as flanges ranhuradas salientes em ambos os lados da base.
Utilize parafusos de cabeça oval com anilha para fixar a unidade, certificando-se de que o diâmetro exterior da rosca do parafuso encaixa com folga nas ranhuras (DE máx. de 3,0 mm) e que não aperta excessivamente.
2.2. Ligações elétricas
Todas as ligações elétricas encontram-se na parte frontal da unidade GX Tank 140 e devem ser realizadas com os blocos de terminais fornecidos.
A parte superior da unidade também dispõe de um diagrama esquemático impresso com uma rotulagem clara.
2.2.1. Fonte de alimentação
A unidade GX Tank 140 alimenta-se automaticamente a partir da «interface» USB e não precisa uma fonte de alimentação externa.
Os sensores podem ser alimentados pela unidade de duas formas diferentes, dependendo do canal utilizado:
Canal 1 e 2: Fonte de alimentação externa
O conector rotulado como «Energia Ext.» pode ser utilizado para fornecer a energia de uma fonte externa aos sensores ligados nos canais 1 e 2.
Um fusível de rearme automático (20 mA) neste circuito protege a unidade dos danos, mesmo em caso de curto-circuito das ligações ou de avaria no sensor.
Canal 3 e 4: Fonte de alimentação interna de 24 VCC
Os canais 3 e 4 são alimentados por uma alimentação interna (isolada do USB) com uma tensão de 24 VCC.
As saídas são equipadas com um fusível de rearme automático que limita a corrente a um máximo de 20 mA por canal.
2.2.2. Tensão de saída dos sensores (0 VCC a 10 VCC)
Antes de ligar os sensores de depósito que proporcionam um sinal de saída da tensão, certifique-se de que consulta a ficha do fabricante para confirmar a compatibilidade, bem como a informação sobre as ligações elétricas e a configuração do sensor.
O seguinte diagrama esquemático das cablagens ilustra as ligações elétricas e a medição do sinal de tensão pelo GX Tank 140 entre «In» (+) e «GND» (-).
A tabela seguinte mostra as ligações de cablagem num formato de tabular, incluindo os nomes da ligação do sensor do depósito e as cores comuns da cablagem.
GX Tank 140 | Sensor de Depósito | |
---|---|---|
Nome da ligação | Cores comuns da cablagem** | |
Vout / 24 V* | Excitação (+), Vs+ | Vermelho |
Entrada (in) | Sinal (0 V a 10 V ou 0 V a 5 V), Saída | Varia |
GND | Excitação (-), Vs- | Negro / Azul |
Aviso
*Vout: Canais 1 e 2, 24 V: Canais 3 e 4
** Confirme as cores da cablagem na ficha de especificações do sensor de depósito antes de fazer a ligação
2.2.3. Sensores de saída da corrente (4 mA a 20 mA)
Antes de ligar os sensores de depósito que proporcionam um sinal de saída da corrente, certifique-se de que consulta a ficha do fabricante para confirmar a compatibilidade, bem como a informação sobre as ligações elétricas e a configuração do sensor.
O seguinte diagrama esquemático das ligações ilustra as ligações da cablagem e a forma como o sinal de corrente é medido pelo GX Tank 140: existe uma carga (RL) entre «In» e «GND» que é utilizada como um «shunt» para estabelecer o fluxo de corrente (com base na queda de tensão em RL e na resistência conhecida).
Deste modo, o sensor deve ser ligado a «Vout/24V» e a «In», enquanto «GND» pode ser deixado sem ligação.
A tabela seguinte mostra as ligações de cablagem num formato de tabular, incluindo os nomes da ligação do sensor do depósito e as cores comuns da cablagem.
GX Tank 140 | Sensor de Depósito | |
---|---|---|
Nome da ligação | Cores comuns da cablagem** | |
Vout / 24 V* | Excitação (+), Vs+ | Vermelho |
Entrada (in) | Excitação (-), Vs- | Negro / Azul |
GND | Não ligado | N/A |
Aviso
*Vout: Canais 1 e 2, 24 V: Canais 3 e 4
** Confirme as cores da cablagem na ficha de especificações do sensor de depósito antes de fazer a ligação
2.2.4. Blocos de terminais
Para ligar fisicamente a cablagem do sensor do depósito aos blocos de terminais deve utilizar uma ponteira em laço de engaste. As ponteiras em laço podem ser inseridas diretamente nos terminais com mola dos blocos de terminais, o que reduz o risco de problemas na cablagem.
Pode utilizar fios de cobre descarnados (sem uma ponteira em laço), mas deve ter cuidado durante o processo de instalação; descarne o isolamento para revelar, pelo menos, 10 mm de cabo de cobre, depois pressione completamente a patilha laranja no bloco de terminais com uma chave de fendas de precisão enquanto insere o cabo com cuidado (comprove que não há cabos extraviados).
Quando a cablagem estiver corretamente instalada / fixada nos terminais de mola dos blocos de terminais, tem de pressionar completamente a patilha laranja com uma chave de fendas de precisão para remover a ponteira em laço / cablagem fixada (se for necessário).
Os blocos de terminais podem ser ligados e desligados facilmente em/das tomadas correspondentes na unidade GX Tank 140, conforme for necessário. Nas instalações em locais com espaço limitado pode ser mais simples ligar os cabos aos blocos de terminais de forma independente, antes da conexão dos blocos.
2.2.5. Cabo do sensor
É recomendável utilizar cabos de núcleo trançado blindado entre o sensor do depósito e a unidade GX Tank 140, para evitar que a interferência elétrica / ruído do ambiente externo tenha um efeito / falsifique as medições.
A maior parte dos sensores já está equipada com a cablagem blindada e pode ser ligada diretamente se tiver um comprimento suficiente.
Também é recomendável colocar a cablagem do sensor do depósito o mais distante possível dos cabos de alimentação CC e CA e aterrar a blindagem do cabo no metal do veículo ou da embarcação.
2.2.6. Isolamento elétrico
O cabo USB está isolado eletricamente dos sensores, pelo que não existe um risco de anéis de terra entre os sensores e a tomada USB do dispositivo GX.
A ligação «GND» dos quatro canais está conectada internamente, pelo que estes não estão isolados individualmente entre si.
