2. Installation
2.1. Montering

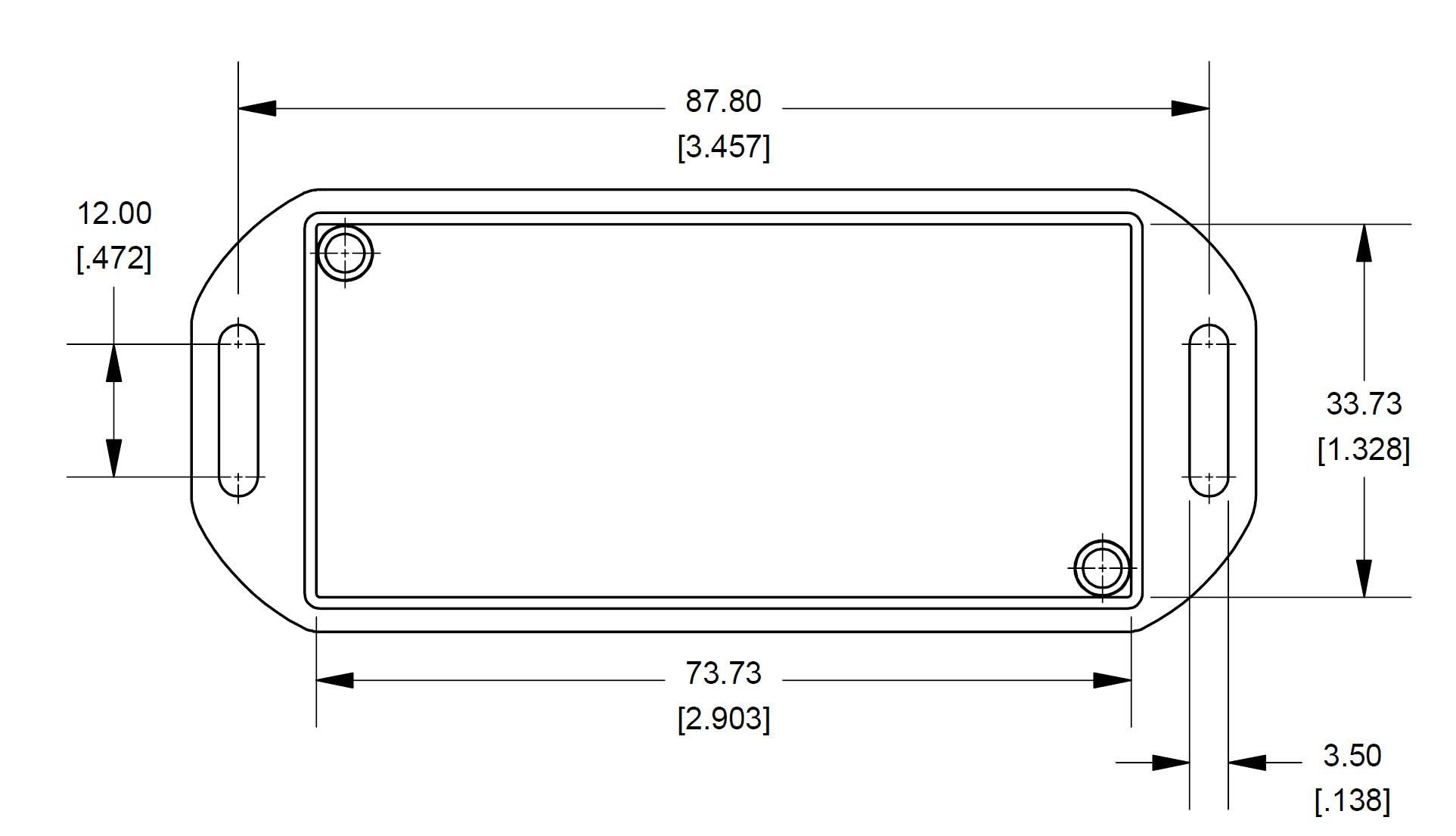

Höljet för GX Tank 140 monteras med de spårade flänsarna som sticker ut från båda sidorna av basen.
Använd skruvar med kullrigt huvud och brickor för att säkra enheten, säkerställ att skruvgängans yttre diameter passar in i flänsspåren (3,0 mm max) och skruva inte åt för hårt.
2.2. Elektriska kopplingar
Alla elektriska kopplingar är placerade på fronten på GX Tank 140 och ska göras med de medföljande insticksbara terminalblocken.
Ett tydligt angivet kopplingsschema finns även praktiskt tryckt på enhetens övre del.
2.2.1. Strömförsörjning
GX Tank 140 är självförsörjande från USB-gränssnittet och kräver ingen extra strömkälla.
Sensorer kan förses med ström genom enheten på två olika sätt, beroende på vilken kanal som används:
Kanal 1 och 2: Extern strömkälla
Kontakten märkt med ”Ext. Power” kan användas för att leverera ström från en extern källa till sensorer anslutna till kanaler 1 och 2.
En självåterställande säkring (20 mA) i den här kretsen skyddar enheten från skada, även vid händelse av en kabelkortslutning eller en trasig sensor.
Kanal 3 och 4: Intern 24 VDC strömkälla
Kanal 3 och 4 förses med ström från en intern källa (isolerad från USB) med en spänning på 24 VDC.
Utgångarna är utrustade med en självåterställande säkring som begränsar strömmen till maximalt 20 mA per kanal.
2.2.2. Spänningsutgångssensorer (0 till 10 VDC)
Innan du ansluter tanksensorerna som avger en spänningsutgångssignal bör du kolla i tillverkarens datablad för att säkerställa att de är kompatibla, samt säkerställa särskilda kopplings- och konfigurationsdetaljer för just den sensorn.

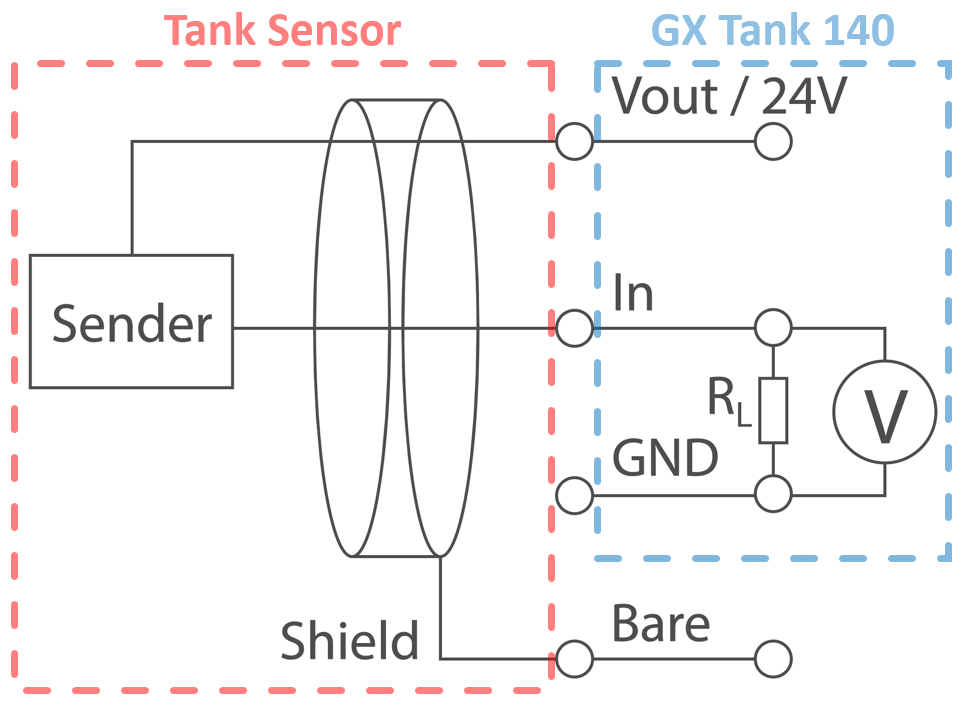

Kopplingsschemat nedan visar kabelanslutningarna och hur spänningssignalen mäts av GX Tank 140: mellan ”In” (+) och ”GND” (-).
Tabellen nedan visar kabelanslutningarna i ett tabellformat, inklusive namnen på tanksensoranslutningarna och de vanligaste kabelfärgerna.
GX Tank 140 | Tanksensor | |
|---|---|---|
Anslutningsnamn | Vanliga kabelfärger** | |
Vout / 24 V* | Excitering (+), Vs+ | Röd |
In | Signal (0 till 10 V eller 0 till 5 V), Utgång | Varierar |
GND | Excitering (-), Vs- | Svart/Blå |
Obs!
*Vout: Kanal 1 och 2, 24 V: Kanal 3 och 4
**Kontrollera kabelfärgerna i databladet för tanksensorn innan anslutning
2.2.3. Strömutgångssensorer (4 till 20 mA)
Innan du ansluter tanksensorerna som avger en strömutgångssignal bör du kolla i tillverkarens datablad för att säkerställa att de är kompatibla, samt säkerställa särskilda kopplings- och konfigurationsdetaljer för just den sensorn.
Kopplingsschemat nedan visar kabelanslutningarna och hur strömsignalen mäts av GX Tank 140: det finns en belastning (RL) mellan ”In” och ”GND” som används som en shunt för att upprätta strömflödet (baserat på spänningsbortfallet över RL och det kända motståndet).
Följaktligen måste sensorn anslutas till ”Vout/24V” och ”In”, medan ”GND” kan lämnas utan anslutning.
Tabellen nedan visar kabelanslutningarna i ett tabellformat, inklusive namnen på tanksensoranslutningarna och de vanligaste kabelfärgerna.
GX Tank 140 | Tanksensor | |
|---|---|---|
Anslutningsnamn | Vanliga kabelfärger** | |
Vout / 24 V* | Excitering (+), Vs+ | Röd |
In | Excitering (-), Vs- | Svart/Blå |
GND | Ej ansluten | N/A |
Obs!
*Vout: Kanal 1 och 2, 24 V: Kanal 3 och 4
**Kontrollera kabelfärgerna i databladet för tanksensorn innan anslutning
2.2.4. Terminalblock
För att fysiskt ansluta tanksensorkablarna till de insticksbara terminalblocken rekommenderar vi att du använder en isolerad ändhylsa. Ändhylsorna kan föras in direkt i de fjäderbelastade terminalerna på de insticksbara terminalblocken och minska risken för kabelproblem.
Ren tvinnad koppartråd kan användas (utan en ändhylsa) men försiktighet bör beaktas under installationsprocessen; avlägsna isoleringen och frigör minst 10 mm av ren koppartråd, tryck sedan helt ner den orange fliken på det insticksbara terminalblocket med en precisionsskruvmejsel medan du försiktig för in tråden (säkerställ att det inte förekommer några lösa kardeler).
När tråden är korrekt isatt/fäst inuti de fjäderbelastade terminalerna på de insticksbara terminalblocken måste den orange fliken tryckas ned helt med en precisionsskruvmejsel för att kunna ta bort den säkrade kabel/ändhylsan (om det någonsin skulle behövas).
De insticksbara terminalblocken kan enkelt kopplas till och från sina motsvarande uttag på GX Tank 140 vid behov. För installationer på platser med reducerat utrymme kan det vara enklare att ansluta kablarna till de insticksbara terminalblocken separat innan de sätts i.
2.2.5. Sensorkabel
Vi rekommenderar att du använder en skärmad tvinnad tråd mellan tanksensorn och GX Tank 140-enheten för att undervika att elektriska störningar från den yttre omgivningen förfalskar/påverkar mätningarna.
De flesta sensorer är redan utrustade med skärmade kablar och kan anslutas direkt om de är tillräckligt långa.
Det är även rekommenderat att dra tankkablarna så långt det är praktiskt möjligt från DC- och AC-strömkablarna och att jorda kabelskärmen på ren metall på fordonet eller båten.
2.2.6. Elektrisk isolering
USB-kabeln är elektriskt isolerad från sensorerna så att det inte finns någon risk för jordningsslingor mellan sensorerna och USB-kontakten på GX-enheten.
”GND”-anslutningarna i alla fyra kanaler är internt kopplade, de är inte individuellt isolerade från varandra.
