9. Gehäuseabmessungen Lynx Power In M8 und M10

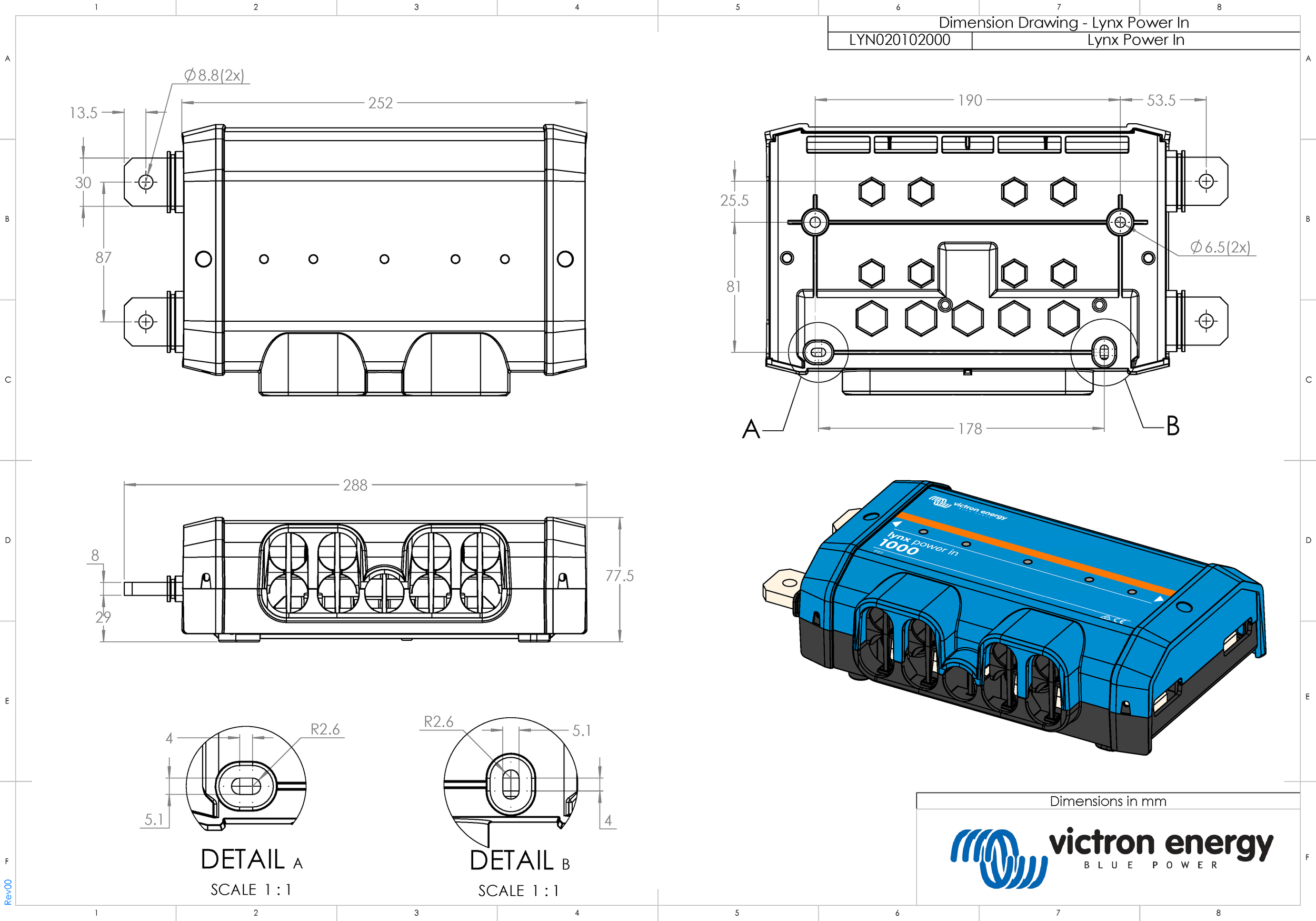

Lynx Power In M8 und M10

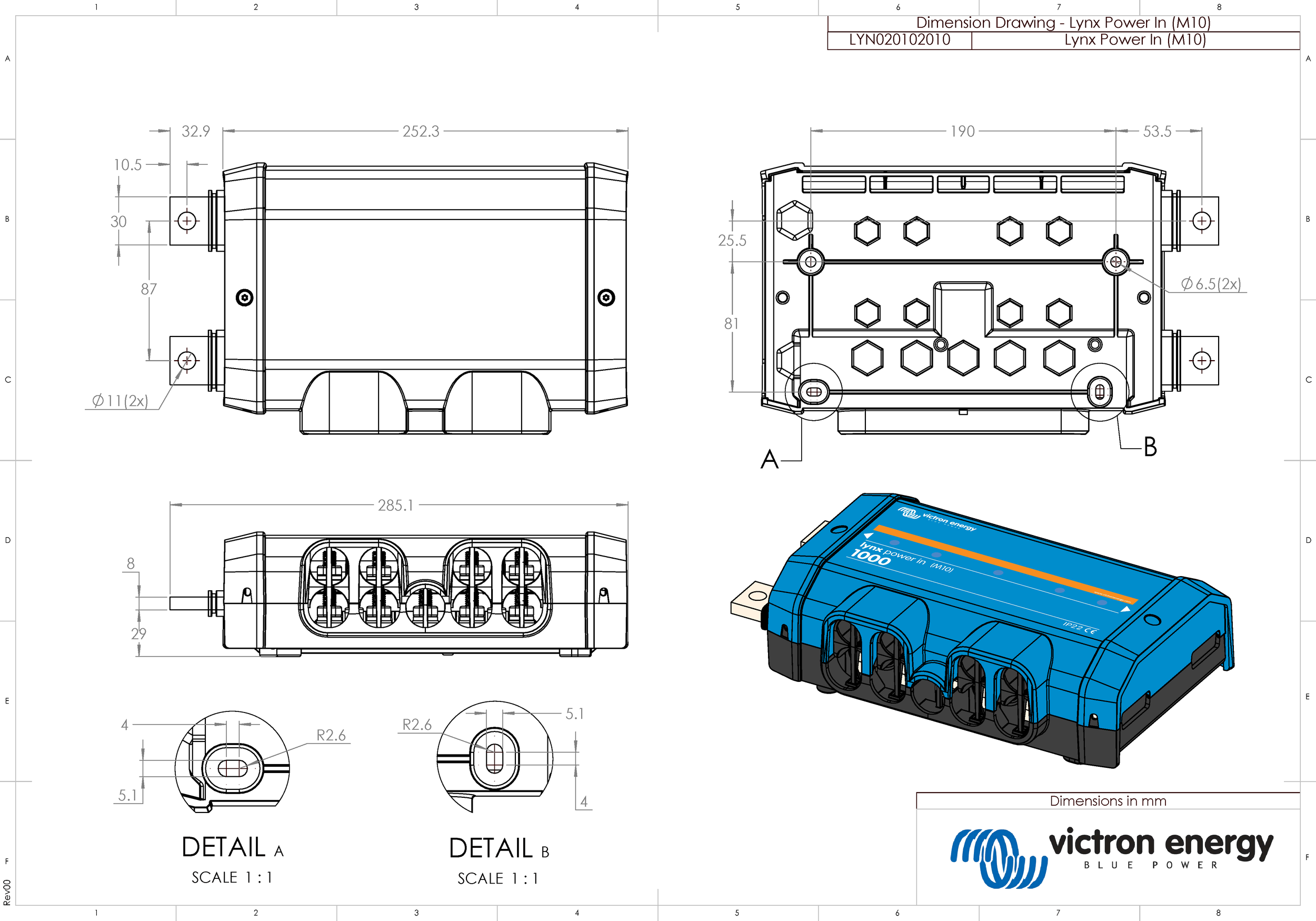

Lynx Power In M8 und M10
Gehäuseabmessungen Lynx Power In M8 und M10

Zurück

9. Gehäuseabmessungen Lynx Power In M8 und M10

In diesem Abschnitt:

Lynx-Power-In.pdf

Dimension_Drawing_Lynx_Power_In_M10_-rev00.pdf
