4. Asentaminen
Varoitus
DC-TULO (AURINKOPANEELIEN TULO) EI OLE ERISTETTY AKKUPIIRISTÄ. Siksi aurinkopaneelia, akkua ja ohjauspiiriä pidetään vaarallisina, eivätkä ne saa olla käyttäjän ulottuvilla.
Varo
Oikean lämpötilakompensoidun akun latauksen varmistamiseksi lataussäätien ja akun ympäristön lämpötilan on oltava 5 °C (9 °F).
Varo
Akku- ja aurinkopaneeliliitännät on suojattava tahattomalta kosketukselta. Asenna lataussäädin koteloon tai asenna lisävarusteinen WireBox.
4.1. Kiinnitys
Kiinnitä lataussäädin pystysuoraan palamattomalle alustalle sähköliittimet alaspäin.
Tämän käyttöohjeen luku Mittapiirustukset sisältää lataussäätimen mittapiirustuksen, joka osoittaa myös asennusreiät.
Jätä vähintään 10 cm vapaata tilaa lataussäätimen ylä- ja alapuolelle optimaalisen ilmanvaihdon mahdollistamiseksi.
Kiinnitä lataussäädin lähelle akkua, mutta älä koskaan suoraan akun yläpuolelle. Tämä estää akun kaasuuntumisen aiheuttamat vauriot.
Varo
Vältä yli 5 °C:n lämpötilaeroja lataussäätimen ja akun välillä. Nämä lämpötilaerot voivat johtaa väärään lämpötilakompensoituun lataukseen, mikä taas voi lyhentää akun käyttöikää.
Jos odotettavissa on suuria lämpötilaeroja tai äärimmäisiä ympäristön lämpötilaolosuhteita, käytä suoraa akun lämpötilan mittauslähdettä, kuten Smart Battery Sense tai BMV tai SmartShunt, joka on varustettu lämpötila-anturilla.
Jos käytössä on lisävarusteinen MPPT WireBox:
Kiinnitä teräksinen WireBox-jalusta lataussäätimeen ennen kuin lataussäädin asennetaan lopulliseen asennuspaikkaansa.
Katso täydelliset asennusohjeet MPPT WireBox Tr ‑pika-asennusoppaasta.
4.2. Akku
Akun syöttö on suojattava sulakkeella alla olevan taulukon mukaisesti.
Lataussäätimen tyyppi | Akkusulakkeen vähimmäisarvo | Akkusulakkeen enimmäisarvo |
|---|---|---|
MPPT 150/35 | 40 A | 45 A |
MPPT 150/45 | 50 A | 63 A |
Huomautus
Kanadassa akkusulakkeen on oltava C22.2-standardin mukainen.
Huomautus
Akun asennus on suoritettava paikallisten akkumääräysten mukaisesti. Kanadassa tämä on Canadian Electrical Code, osa I.
Huomautus
Käytä akun liitäntöihin joustavaa monisäikeistä kuparikaapelia. Katso myös luku Johdotuksen turvallisuustoimenpiteet.
4.3. paneeliryhmä
Lataussäädintä voidaan käyttää PV-määrityksen kanssa, joka täyttää molemmat näistä kahdesta ehdosta:
Suurin avoimen piirin PV-jännite ei saa olla enemmän kuin 150 V.
PV-nimellisjännitteen tulee olla vähintään 5 V korkeampi kuin akkujännitteen.
Paneeliryhmä voi koostua yksikiteisistä tai monikiteisistä paneeleista.
Aurinkopaneelit kytketään sarjaan, rinnan tai sarjaan/rinnan. Katso alla oleva kuva näiden ryhmien kokoonpanoista.
 |
Esimerkkejä sarjaan-, rinnan- ja sarjaan/rinnankytketyistä aurinkopaneeliryhmistä.
Käytä MPPT-kokolaskuria paneeliryhmän mitoituksessa. Voit myös käyttää yhtä näistä paneeliryhmän kokoonpanoista:
Esimerkki paneeliryhmästä 24 V:n akulla ja 150 V:n lataussäätimellä:
Sarjaan kytkettyjen kennojen vähimmäismäärä: 72 (2 x 12 V:n paneelit sarjassa tai 1x 24 V:n paneeli).
Suositeltu kennojen lukumäärä, jotta säädin toimii mahdollisimman tehokkaasti: 144 kennoa (4 x 12 V:n paneeli tai 2 x 24 V:n paneelia sarjassa).
Enintään: 216 kennoa (6 x 12 V:n tai 3 x 24 V:n paneelit sarjassa)
Esimerkki paneeliryhmästä 48 V:n akulla ja 150 V:n lataussäätimellä:
Sarjaan kytkettyjen kennojen vähimmäismäärä: 144 (4 x 12 V:n paneeli tai 2 x 24 V:n paneelia sarjassa).
Enintään: 216 kennoa (6 x 12 V:n tai 3 x 24 V:n paneeli sarjassa).
Tärkeää
Asenna järjestelmään katkaisija tai muu laite, joka mahdollistaa kaikkien aurinkopaneelilähteen virtaa kuljettavien johtimien irtikytkennän kaikista rakennuksen muista kaapeleista.
Ole varovainen: Kun lasket sarjaan kytkettävien paneelien lukumäärää, ota huomioon sekä avoimen piirin jännite (Voc) että lämpötilakerroin. Voc on korkeampi alle 25 °C:n ympäristölämpötiloissa.
Katkaisijaa, virtakatkaisijaa tai muuta vastaavaa laitetta (AC- tai DC-virtaista) ei saa asentaa maadoitettuun johtimeen mikäli kytkimen, katkaisijan tai muun laitteen toiminta jättää maadoitetun johtimen maadoittamattomaan tilaan, kun järjestelmä pysyy jännitteisenä.
Älä käytä aurinkopaneeleja optimoijien kanssa. Pahimmassa tapauksessa optimoijien käyttö aiheuttaa korjaamattomia vahinkoja lataussäätimelle.
Käytä ruuviliitoksissa joustavaa monisäikeistä kuparikaapelia . Katso luku Johdotuksen turvallisuustoimenpiteet.
4.4. Maadoitus
Akun maadoitus
Lataussäädin voidaan asentaa sekä positiivisesti että negatiivisesti maadoitettuun järjestelmään.
Käytä yksittäistä maadoitusliitäntää, mielellään lähellä akkua, järjestelmän toimintahäiriöiden ehkäisemiseksi.
Aurinkopaneeliryhmän maadoitus
Aurinkopaneeliryhmän positiivista ja negatiivista napaa ei saa maadoittaa.
Maadoita aurinkopaneelien rungot salamaniskujen haittavaikutusten ehkäisemiseksi.
Älä liitä lataussäädintä maadoitettuun paneeliryhmään. Vain yksi maadoitusliitäntä on sallittu, ja sen tulee olla lähellä akkua.
Maadoitusvian tunnistaminen
Lataussäätimessä ei ole sisäistä vikavirtasuojausta.
Yhdysvaltain kansallinen sähköasennuksia koskeva ohjeistus (NEC) edellyttää erillisen vikavirtasuojan (GFPD) käyttöä.
Järjestelmän negatiivinen napa tulisi kytkeä sähköisesti vikavirtasuojan kautta yhteen (yksittäiseen) maadoituspisteeseen.
Varoitus
Jos järjestelmä ilmaisee maadoitusvian, akun navat ja kytketyt piirit eivät ehkä ole maadoitettuja ja ne voivat olla vaarallisia.
4.5. Yleistä kytkennästä
 | ||||||||||||||
|

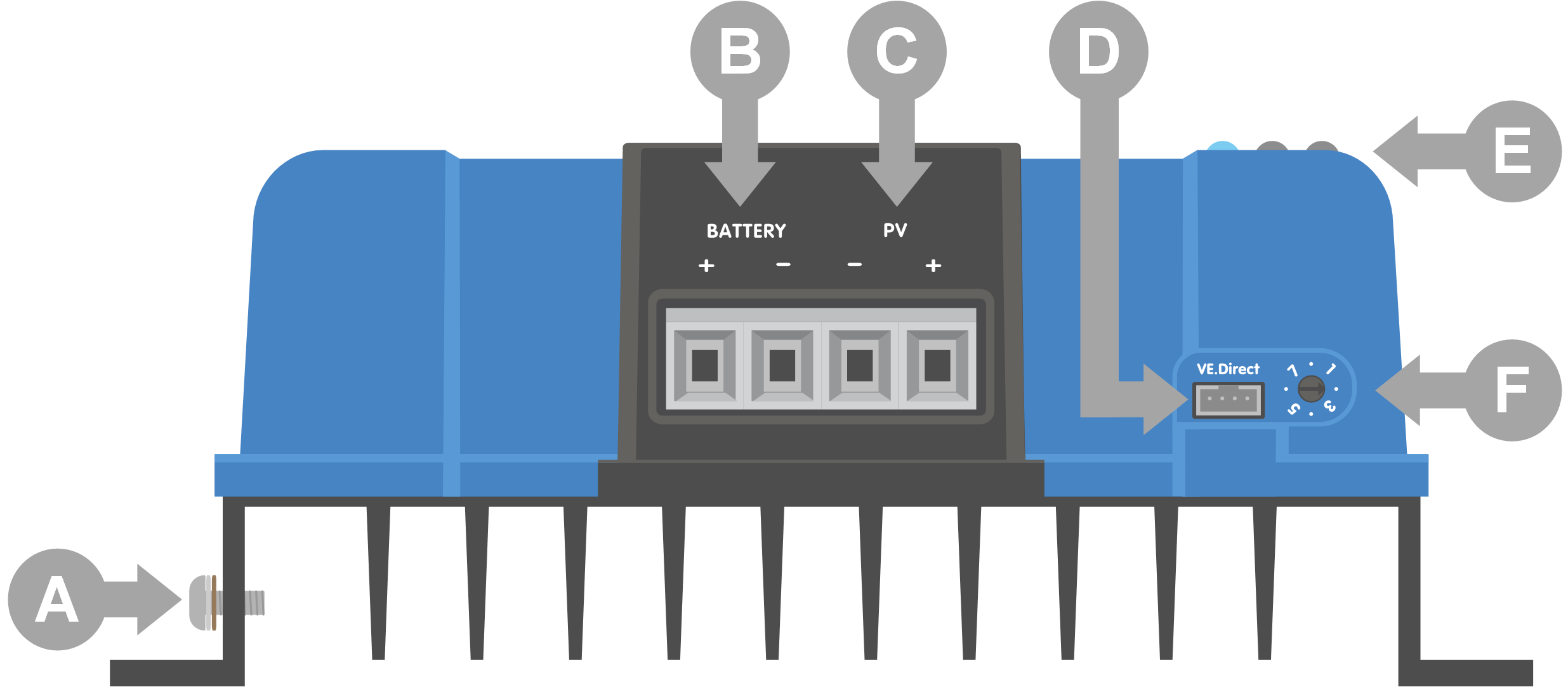

4.6. Sähköliitännät
Varoitus
VAROITUS: Tarkista napaisuus ennen akun ja PV-jännitteen kytkemistä.
VAROITUS: Noudata tässä luvussa annettuja asennusohjeita.
TÄRKEÄÄ: Kiristä akun ja aurinkopaneelien liitännät kiristysmomenttiin 1.6Nm.
Sähköliitäntöjen kytkentäjärjestys:
Kytke akku: anna lataussäätimen tunnistaa järjestelmän jännite automaattisesti (odota 10 sekuntia).
Suosittelemme varmistamaan järjestelmäjännitteen: käytä VictronConnect-sovellusta tai ulkoista näyttöä.
Kytke aurinkopaneeli.
Kytke VE.Direct-portti, jos varusteena.
Oikean kytkentäjärjestyksen noudattaminen on tarpeen, jotta järjestelmän automaattinen jännitteentunnistus toimisi oikein. Aurinkopaneeli voidaan kytkeä ensin vain jos järjestelmän jännite on määritetty manuaalisesti ennen akun kytkentää. Jos oikeaa toimintajärjestystä ei noudateta, laturin ja/tai järjestelmä voi vaurioitua tai sen toiminta voi estyä.

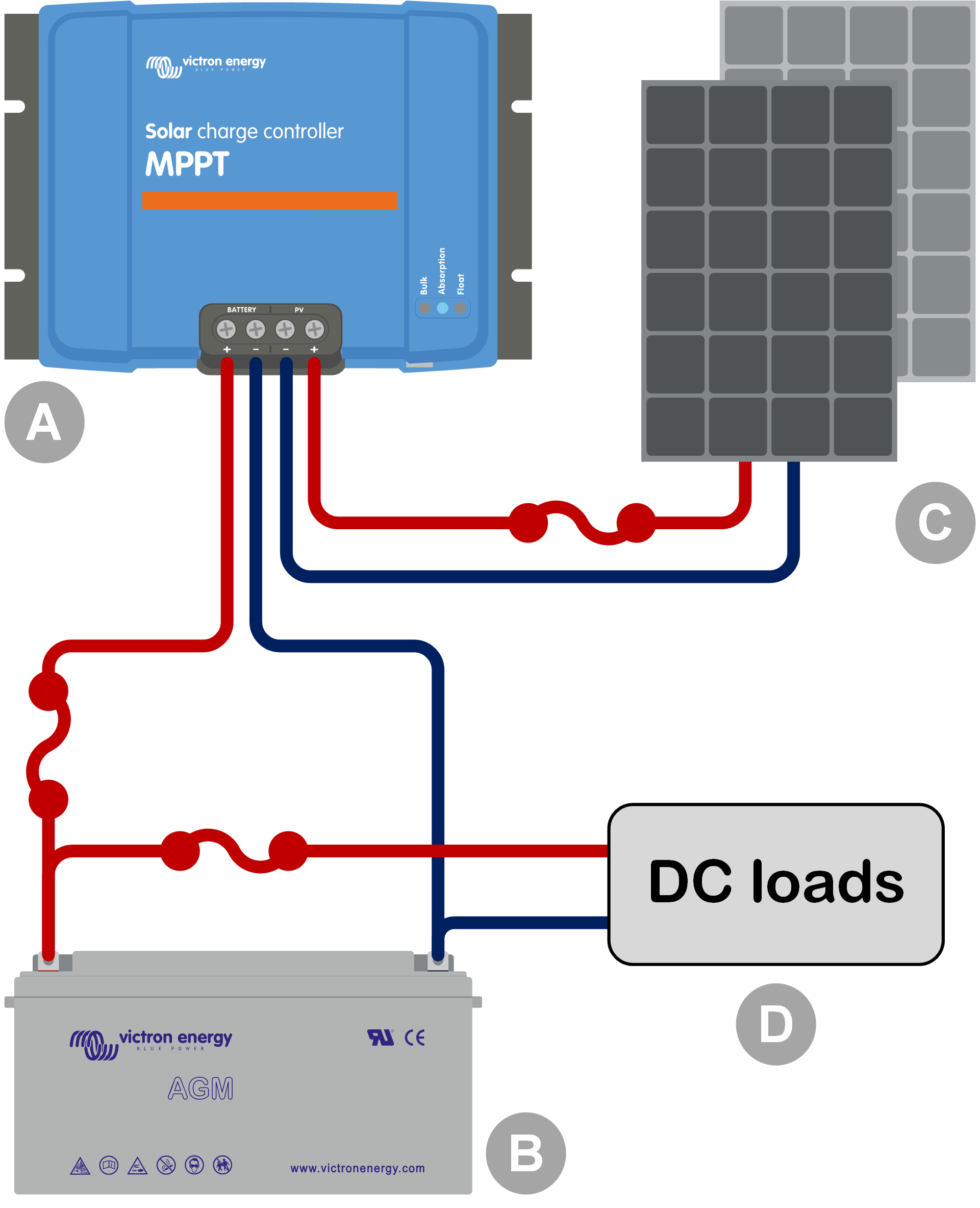

Katso alla olevasta kuvasta esimerkki lataussäätimen liitännöistä:
| ||||||||||||||
| ||||||||||||||
4.7. Liitä MPPT Control -näyttö
Liitä (lisävarusteinen) MPPT Control -näyttö lataussäätimen VE.Direct-porttiin VE.Direct-kaapelilla.
VE.Direct-kaapelista on saatavilla useita eri pituusvaihtoehtoja, ja se ei sisälly MPPT Control -näytön toimitukseen. Huomaa, että VE.Direct-kaapelia ei voi jatkaa: sen enimmäispituus on 10 metriä.
Lisätietoja on MPPT Control ‑oppaassa.

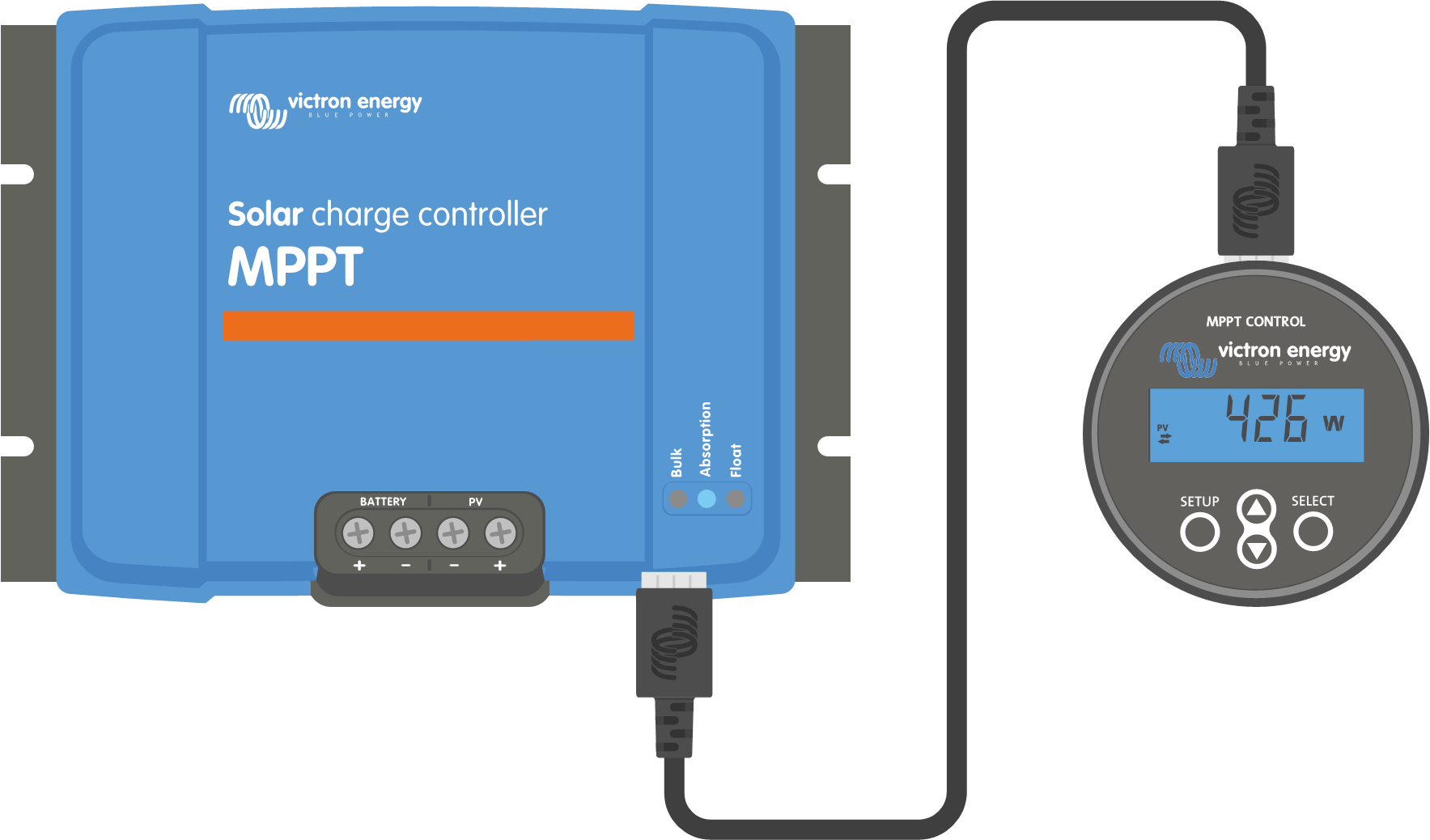

Liitä näyttö lataussäätimeen VE.Direct-kaapelilla
