5. Funcionamento
5.1. Como funciona o monitor de bateria?
A função principal do monitor de bateria é controlar e indicar o estado da carga de uma bateria, para saber a quantidade de carga que a bateria contém e prevenir uma descarga total inesperada.
O monitor de bateria mede continuamente o fluxo de corrente que entra ou sai da bateria. A integração desta corrente no tempo, se for uma corrente fixa, resume-se à multiplicação da corrente pelo tempo, e proporciona a quantidade líquida de Ah adicionada ou extraída.
Por exemplo, uma corrente de descarga de 10 A durante 2 h vai extrair 10 x 2 = 20 Ah da bateria.
Para complicar as coisas, a capacidade efetiva de uma bateria depende da taxa de descarga, da eficiência de Peukert e, em menor medida, da temperatura. E para complicar tudo ainda mais, durante o carregamento de uma bateria, tem de ser «injetada» mais energia (Ah) do que aquela que pode ser obtida durante a descarga seguinte. Por outras palavras: a eficiência de carregamento é inferior a 100 %. O monitor de bateria considera todos estes fatores ao calcular o estado da carga.
5.2. Vista geral de leituras
A unidade principal ou o ecrã de estado do monitor de bateria da aplicação VictronConnect mostram um resumo dos parâmetros mais importantes. Estes são:
Estado da carga
Tensão da bateria
Corrente da bateria
Alimentação
Estado da carga
Corresponde ao estado da carga da bateria em percentagem, sendo compensado pelo fator de Peukert e pela eficiência do carregamento. O estado da carga é a melhor maneira de monitorizar a bateria.
Um valor de 100,00 % indica uma bateria completamente carregada. E um valor de 0,0 % indica uma bateria completamente descarregada.
Tenha em conta que se o estado da carga indicar três traços: «---» isto significa que o monitor de bateria está num estado não sincronizado. Isto ocorre principalmente quando o monitor de bateria tiver sido instalado ou depois de ter sido desligado e voltar a ser ligado. Para mais informação, consulte a secção Sincronização do monitor de baterias .
Tensão
É a tensão terminal da bateria.
Corrente
É a corrente real que entra ou sai da bateria. Uma corrente negativa indica que está a ser retirada da bateria. É a corrente necessária para cargas CC. Uma corrente positiva significa que está a entrar na bateria. É a corrente proveniente das fontes de carregamento. Lembre-se de que o monitor de bateria vai indicar sempre a corrente da bateria total, sendo esta a corrente que flui para o negativo da bateria menos a corrente que flui para fora da bateria.
Alimentação
A energia retirada ou recebida pela bateria.
Ah consumidos
O monitor de bateria controla os Ah retirados da bateria, compensados pela eficiência.
Exemplo: Se for consumida uma corrente de 12 A de uma bateria completamente carregada durante um período de 3 h, esta leitura será mostrada como - 36,0 Ah (-12 x 3 = -36).
Lembre-se de que se a leitura dos «Ah Consumidos» indicar três traços: «---», isto significa que o monitor de bateria está num estado não sincronizado. Isto ocorre principalmente quando o monitor de bateria tiver sido instalado ou depois de ter sido desligado e voltar a ser ligado. Para mais informação, consulte a secção Sincronização do monitor de baterias.
Tempo restante
O monitor de bateria também calcula o tempo durante o qual a bateria consegue manter a carga atual. É a leitura do “tempo restante” e representa o tempo real que falta para que a bateria atinja o limite de descarga. Por defeito, o limite de descarga é definido em 50 %. Para configurar o limite de descarga, consulte a secção Limite de descarga. Se a carga flutuar demasiado, o melhor será não confiar nesta leitura, pois é momentânea e apenas deve ser utilizada como referência. Recomendamos sempre a leitura do estado da carga para um controlo preciso da bateria.
Se o “Tempo restante” indicar três traços: «---» isto significa que o monitor de bateria está num estado não sincronizado. Isto ocorre quando o monitor de bateria tiver sido instalado ou depois de ter sido desligado e voltar a ser ligado. Para mais informação, consulte a secção Sincronização do monitor de baterias.
5.3. Utilizar os menus da unidade principal
Nota
Utilização alternativa da aplicação VictronConnect para aceder as definições do monitor de bateria. Consulte a secção A aplicação VictronConnect sobre como fazer isto.
Após a primeira ligação do monitor de bateria ou a reposição das definições de fábrica, o monitor da bateria inicia o assistente de configuração rápida; consulte a secção: Assistente de configuração. A seguir, o monitor de bateria funciona no modo normal, sendo possível aceder ao menu de bateria da forma descrita nesta secção.
O monitor de bateria é controlado pelos quatro botões na unidade principal. A função dos botões depende do modo em que o monitor da bateria se encontra. Isto é indicado na tabela abaixo.
Se a retroiluminação estiver desligada, carregue em qualquer botão para a ativar.
Botão | Função no modo normal | Função no modo de configuração |
|---|---|---|
SETUP (configurar) | Carregue durante dois segundos para mudar para o modo Setup. O ecrã apresenta o número e a descrição do parâmetro selecionado. | Carregue em SETUP (configurar) em qualquer altura para regressar à lista e carregue novamente para voltar ao modo normal. Quando carregar em SETUP (configurar) com um parâmetro fora do intervalo, o ecrã pisca cinco vezes e visualiza o valor válido mais próximo. |
SELECT (selecionar) | Carregue para mudar para o menu do histórico. Carregue para parar a lista e mostrar o valor. Carregue novamente para regressar ao modo normal. |
|
SETUP (configurar) e SELECT (selecionar) em simultâneo | Carregue nos botões SETUP e SELECT ao mesmo tempo durante 3 s para repor as configurações de fábrica (desativado quando a configuração 64, bloqueio da configuração, estiver ligada; consulte Lock setup (bloqueio de configuração)). | n/a |
+ | Para cima. | Se não estiver em edição, carregue neste botão para aceder ao parâmetro anterior. |
Se estiver em edição, este botão aumentará o valor do dígito selecionado. | ||
- | Para baixo. | Se não estiver em edição, carregue neste botão para aceder ao parâmetro seguinte. |
Se estiver em edição, este botão diminuirá o valor do dígito selecionado. | ||
+ e - simultaneamente | Carregue em ambos os botões ao mesmo tempo durante 3 s para sincronizar manualmente o BMV. | n/a |
5.4. Tendências
A aplicação VictronConnect proporciona o registo dos dados do monitor de bateria, mas apenas enquanto estiver ligada e a comunicar com este. Regista simultaneamente dois dos seguintes parâmetros:
Tensão (V).
Corrente (A).
Potência (W).
Amperes-hora consumidos (Ah).
Estado da carga (%).
 |

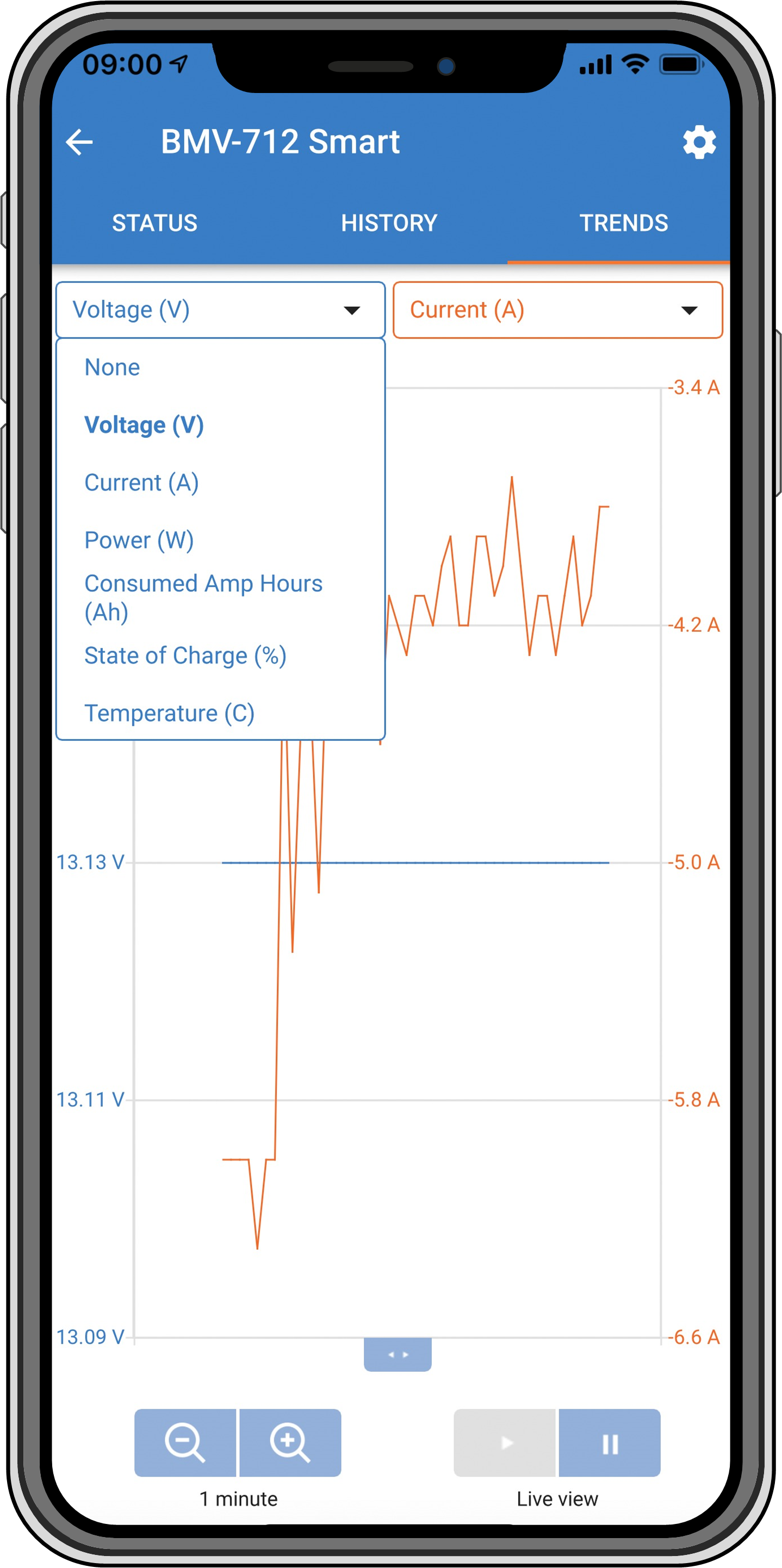

Tendências do monitor de bateria da aplicação VictronConnect.
5.5. História
O monitor de bateria armazena eventos históricos. Estes podem ser usados posteriormente para avaliar os padrões de utilização e o estado da bateria.
Os dados históricos são guardados numa memória não volátil e não serão perdidos se a fonte de alimentação do monitor de bateria tiver sido interrompida ou se os valores predefinidos tiverem sido restaurados.
5.5.1. Acesso a dados históricos através da aplicação VictronConnect
Os dados históricos do monitor de bateria podem ser acedidos no separador «Histórico» na aplicação VictronConnect.
 |

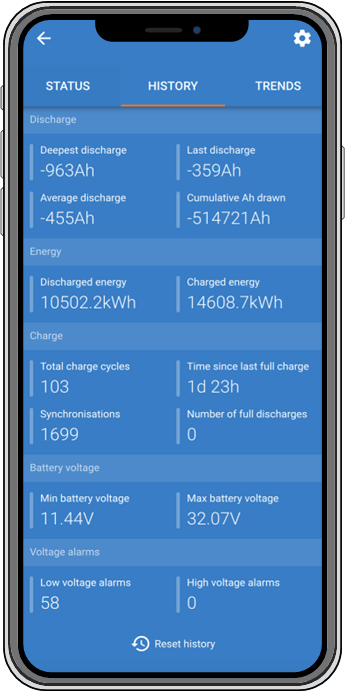

O ecrã do histórico do monitor de bateria da aplicação VictronConnect.
5.5.2. Acesso a dados históricos através da unidade principal
Para visualizar o menu de histórico do monitor de bateria, carregue em SELECT (selecionar) no modo normal:
Carregue em + ou – para navegar pelos vários parâmetros.
Carregue em + ou – para navegar pelos vários valores.
Carregue novamente em SELECT para parar o deslocamento e mostrar o valor.
Carregue novamente em SELECT (selecionar) para sair do menu de histórico e para regressar ao modo de funcionamento normal.
A tabela seguinte proporciona um resumo dos parâmetros históricos e a sua visualização no menu. Para saber o significado destes parâmetros, consulte a seguinte secção.
# | Visualização | Descrição | |
|---|---|---|---|
A |

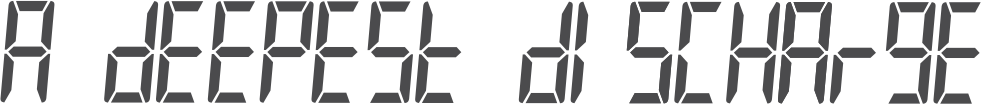

| Deepest discharge (descarga mais profunda) | |

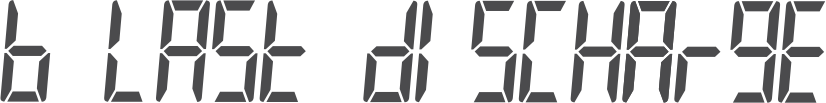

B |
| Última descarga | |
C |

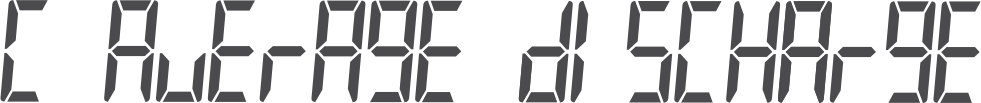

| Average discharge (descarga média) | |
D |

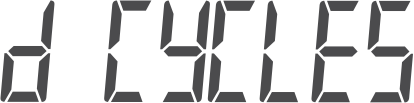

| Ciclos | |
E |
| Descargas | |
F |

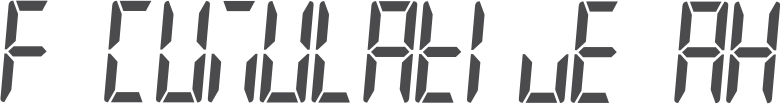

| Cumulative Ah (Ah acumulados) | |

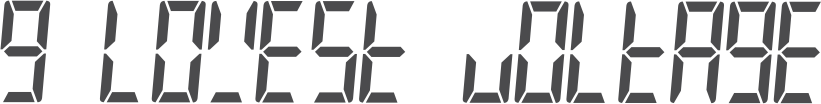

G |
| Tensão mais baixa | |

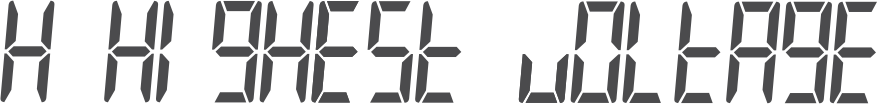

H |
| Tensão mais alta | |
I |

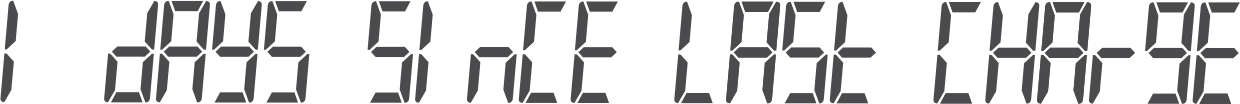

| Dias desde a última carga total | |
J |

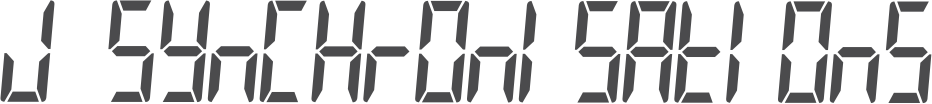

| Sincronizações | |

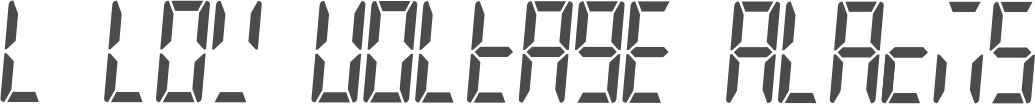

L |
| Alarmes de tensão baixa | |

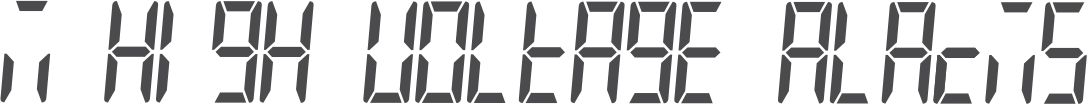

M |
| Alarmes de tensão alta | |
R |
| Energia descarregada | |

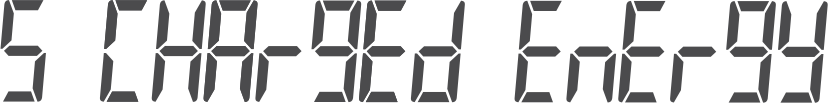

S |
| Energia carregada |
5.5.3. Dados históricos
Informação de descarga em Ah
Descarga mais profunda:O monitor de bateria recorda a descarga mais profunda e de cada vez que bateria for descarregada ainda mais, o valor anterior será substituído.
Última descarga: O monitor de bateria controla a descarga durante o ciclo de corrente e visualiza o maior valor registado para os Ah consumidos desde a última sincronização.
Descarga média: Os Ah acumulados retirados e divididos pelo número total de ciclos.
Ah acumulados consumidos: o valor acumulado de amperes por hora retirados da bateria durante a vida útil do monitor de bateria.
Energia em kWh
Energia descarregada: A quantidade total de energia consumida a partir da bateria em kWh.
Energia carregada: A quantidade total de energia absorvida pela bateria em kWh.
Carga
Ciclos de carga totais: O número dos ciclos de carga durante a vida útil do monitor de bateria. Um ciclo de carga é contado quando o estado da carga for inferior a 65 % e depois superior a 90 %.
Tempo desde a última carga total: Dias decorridos desde a última carga completa.
Sincronizações: Número de sincronizações automáticas. É contada uma sincronização sempre que o estado da carga for inferior a 90 % antes de ocorrer uma sincronização.
Número de descargas completas: Quantidade de descargas completas. Uma descarga completa é contada quando o estado da carga atingir 0%.
Tensão da bateria
Tensão da bateria mínima: Tensão mais baixa da bateria.
Tensão da bateria máxima: Tensão mais alta da bateria.
Alarmes de tensão
Alarmes de tensão baixa: Alarmes ativados por tensão baixa.
Alarmes de tensão alta: Alarmes ativados por tensão alta.
5.6. Alarmes
O monitor de bateria pode emitir um alarme nas seguintes situações:
Estado da carga da bateria (SoC) baixo.
Tensão da bateria baixa.
Tensão da bateria alta.
O alarme vai ativar-se quando o valor atingir um limiar definido e desativar-se se não o atingir. Os limiares são configuráveis. Para mais informação, consulte a secção Definições de alarme.
O alarme é visualizado na unidade principal, com a emissão de um sinal sonoro; a retroiluminação do ecrã fica intermitente e o ícone de alarme pode ser visualizado no ecrã. Um alarme é confirmado quando se carrega num botão. No entanto, o símbolo de alarme é visualizado enquanto permanecer a condição de alarme. O relé programável pode ser acionado, dependendo da configuração das definições do alarme.
O alarme também é um alarme de «software».
Ao fazer a ligação à aplicação VictronConnect, enquanto um alarme estiver ativo, o alarme será visualizado na mesma. Em alternativa, quando o monitor de bateria estiver conectado a um dispositivo GX, o alarme vai aparecer no ecrã do dispositivo GX ou no portal VRM.
Com a aplicação VictronConnect, o alarme é reconhecido ao carregar num botão. E num dispositivo GX, o alarme é reconhecido quando for visualizado nas notificações. O ícone de alarme é visualizado enquanto a condição de alarme permanecer.
 |

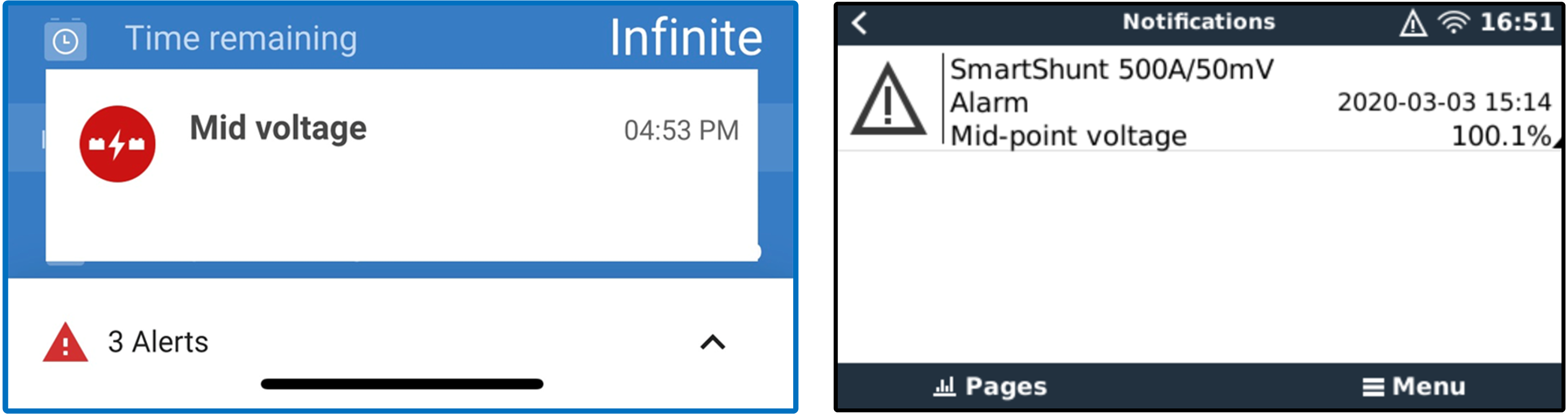

Esquerda: alarme visualizado na aplicação VictronConnect. Direita: alarme visualizado num dispositivo GX.
5.7. Sincronização do monitor de baterias
Para obter uma leitura fiável, o estado da carga apresentado no monitor deve ser sincronizado regularmente com o estado real da carga. Isto permite prevenir o desvio do valor «Estado da carga» no tempo. Uma sincronização reiniciará o estado da carga da bateria para 100 %.
5.7.1. Sincronização automática
A sincronização é um processo automático e ocorre quando a bateria estiver completamente carregada. O monitor de bateria vai observar alguns parâmetros para verificar se a bateria está completamente carregada. Considera a bateria carregada quando a tensão tiver atingido um determinado valor e a corrente for inferior a um outro durante um período também determinado.
Estes parâmetros denominam-se:
Tensão carregada - a tensão de flutuação de um carregador de bateria.
Corrente de cauda - uma percentagem da capacidade da bateria.
Tempo de deteção da carga - o tempo em minutos.
Quando estes três parâmetros tiverem sido cumpridos, o monitor de bateria define o valor do estado da carga para 100 %, sincronizando assim o estado da carga.
Exemplo:
Numa bateria de 12 V, o monitor de bateria reinicia o estado da carga da bateria para 100 % quando estes parâmetros tiverem sido cumpridos:
a tensão supera 13,2 V,
a corrente de carga é menor que 4,0 % da capacidade da bateria total (p. ex., 8 A para uma bateria de 200 Ah) e,
passaram 3 min com cumprimento das condições de tensão e de corrente.
Se o monitor de bateria não fizer uma sincronização regular, o valor do estado da carga começa a desviar-se com o tempo. Isto deve-se a pequenas imprecisões do monitor de bateria e à estimativa do expoente de Peukert. Quando uma bateria estiver completamente carregada e o carregador tiver iniciado a fase de flutuação, a bateria está carregada e o monitor de bateria vai fazer a sincronização automaticamente, com a definição do valor do estado da carga em 100 %.
5.7.2. Sincronização manual
O monitor de bateria pode ser sincronizado manualmente, se necessário. Pode fazer isto carregando no botão de sincronizar na aplicação VictronConnect. Aceda às definições e depois às definições da bateria.
Em alternativa, o monitor de bateria pode ser sincronizado no modo de funcionamento normal, carregando simultaneamente nos botões + e – durante 3 s.
A sincronização manual pode ser necessária em situações em que o monitor de bateria não fizer a sincronização automaticamente. Por exemplo, é necessária durante a primeira instalação ou depois de a alimentação de tensão para o monitor de bateria ter sido interrompida.
A sincronização manual também pode ser necessária quando a bateria não estiver completamente carregada ou se o monitor de bateria não tiver detetado que a bateria foi completamente carregada, porque a tensão, a corrente ou o tempo de carga foram definidos incorretamente. Neste caso, verifique as definições e certifique-se de que a bateria recebe regularmente uma carga completa.
