2. Instalación
2.1. Montaje

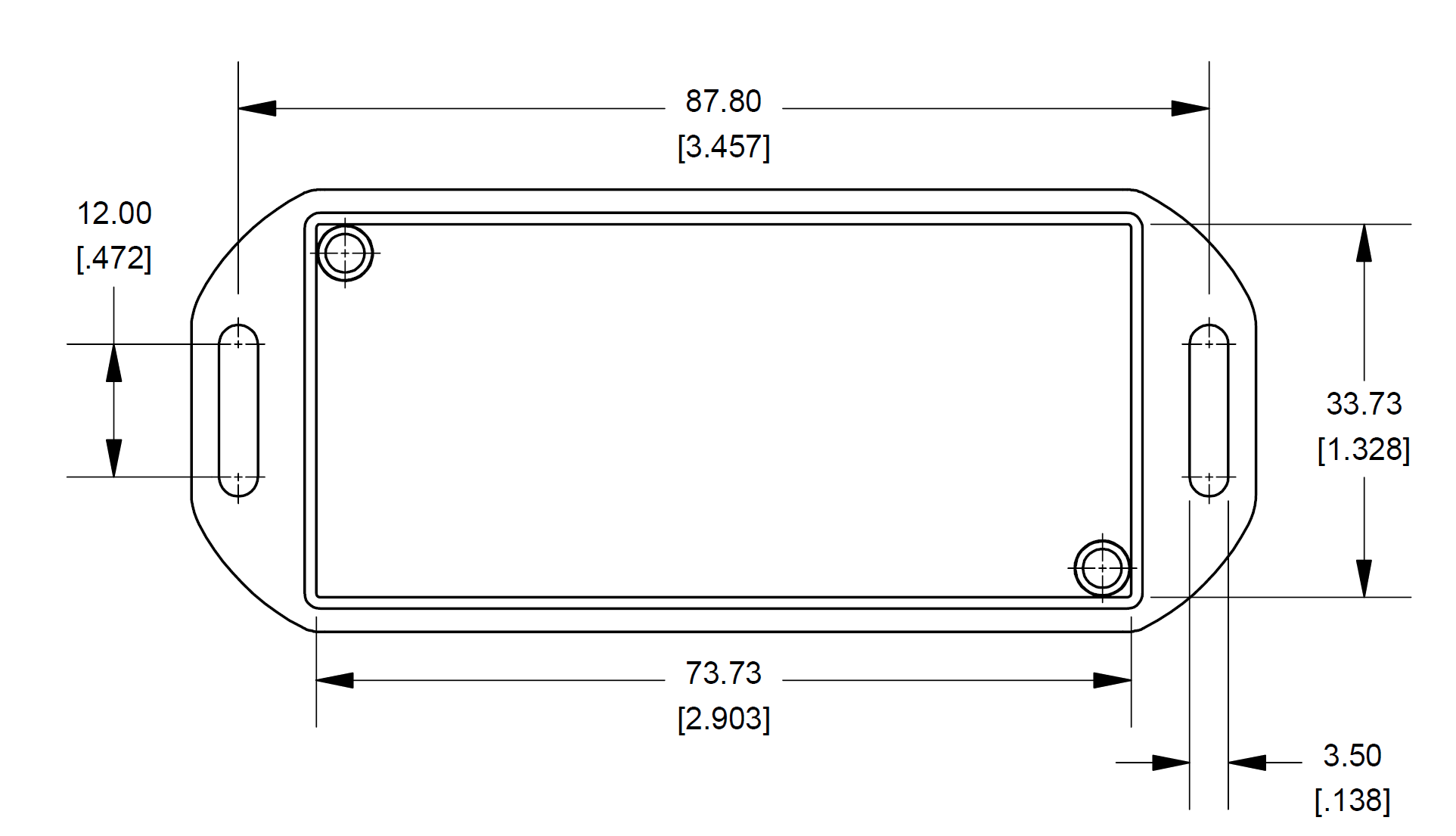

La carcasa del GX Tank 140 se monta con las pestañas ranuradas que sobresalen a ambos lados de la base.
Use tornillos con cabeza cilíndrica o de gota con arandelas para fijar la unidad, compruebe que el diámetro externo de la rosca del tornillo se ajusta con holgura a las ranuras de las pestañas (diámetro externo máximo de 3,0 mm) y no los apriete demasiado.
2.2. Conexiones eléctricas
Todas las conexiones eléctricas se encuentran en la parte frontal de la unidad del GX Tank 140 y se realizan con los bloques de terminales enchufables proporcionados.
También se dispone de un práctico diagrama esquemático de cableado claramente etiquetado impreso en la parte superior de la unidad.
2.2.1. Alimentación eléctrica
La unidad del GX Tank 140 se alimenta de forma autónoma a través de la interfaz USB y no necesita una fuente de alimentación externa.
Los sensores pueden alimentarse desde la unidad de dos formas, según el canal usado:
Canales 1 y 2: Fuente de alimentación externa
Se puede usar el conector marcado como “Alimentación externa” para llevar alimentación de una fuente externa a los sensores conectados a los canales 1 y 2.
Este circuito dispone de un fusible rearmable (20 mA) que evita que la unidad se dañe, incluso si hay un cortocircuito en el cableado o un sensor defectuoso.
Canales 3 y 4: Fuente de alimentación interna de 24 VCC
Los canales 3 y 4 se alimentan con una fuente interna (aislada del USB) con una tensión de 24 VCC.
Las salidas están equipadas con un fusible rearmable que limita la corriente a un máximo de 20 mA por canal.
2.2.2. Sensores de salida de tensión (0 a 10 VCC)
Antes de conectar los sensores del depósito que proporcionan una señal de salida de tensión, asegúrese de confirmar su compatibilidad en la ficha técnica del fabricante y de consultar los detalles de conexión y configuración específicos de ese sensor.
El siguiente diagrama esquemático de cableado muestra las conexiones y cómo mide la señal de tensión el GX Tank 140: entre “In” (+) y “GND” (-).
La tabla siguiente presenta las conexiones en formato de tabla, incluidos los nombres de las conexiones de los sensores del depósito y los colores normales de los cables.
GX Tank 140 | Sensor de depósito | |
|---|---|---|
Nombre de la conexión | Colores normales de los cables** | |
Vout / 24 V* | Excitación (+), Vs+ | Rojo |
In | Señal (0 a 10 V o 0 a 5 V), Salida | Varían |
GND | Excitación (-), Vs- | Negro/Azul |
Aviso
*Vout: Canales 1 y 2, 24 V: Canales 3 y 4
** Confirme los colores de los cables en la ficha técnica del sensor antes de conectarlos
2.2.3. Sensores de salida de corriente (4 a 20 mA)
Antes de conectar los sensores del depósito que proporcionan una señal de salida de corriente, asegúrese de confirmar su compatibilidad en la ficha técnica del fabricante y de consultar los detalles de conexión y configuración específicos de ese sensor.
El siguiente diagrama esquemático de cableado muestra las conexiones y cómo mide la señal de corriente el GX Tank 140: hay una carga (RL) entre “In” y “GND” que se usa como derivador para establecer el flujo de corriente (en función de la caída de tensión en RL y la resistencia conocida).
De acuerdo con esto, el sensor debe conectarse a “Vout/24V” e “In”, mientras que “GND” puede dejarse sin conectar.
La tabla siguiente presenta las conexiones en formato de tabla, incluidos los nombres de las conexiones de los sensores del depósito y los colores normales de los cables.
GX Tank 140 | Sensor de depósito | |
|---|---|---|
Nombre de la conexión | Colores normales de los cables** | |
Vout / 24 V* | Excitación (+), Vs+ | Rojo |
In | Excitación (-), Vs- | Negro/Azul |
GND | No conectado | N/A |
Aviso
*Vout: Canales 1 y 2, 24 V: Canales 3 y 4
** Confirme los colores de los cables en la ficha técnica del sensor antes de conectarlos
2.2.4. Bloques de terminales
Para conectar físicamente los cables del sensor del depósito a los bloques de terminales enchufables, se recomienda usar una puntera crimpada. Las punteras pueden introducirse directamente en los terminales con muelle de los bloques de terminales enchufables para así reducir el riesgo de problemas de cableado.
Se puede usar cable de hilos de cobre desnudo (sin puntera), pero se debe tener cuidado durante la instalación. Pele el aislante para tener al menos 10 mm de hilo de cobre desnudo, luego presione hasta el fondo la pestaña naranja del bloque de terminales con un destornillador de precisión al tiempo que introduce el cable con cuidado (asegúrese de que no queden hilos sueltos).
Una vez que los cables estén correctamente instalados/colocados dentro de los terminales con muelle de los bloques de terminales enchufables, será necesario presionar hasta el fondo la pestaña naranja con un destornillador de precisión para poder retirar la puntera o el cable fijado (si fuese necesario alguna vez).
Los bloques de terminales enchufables pueden conectarse y desconectarse fácilmente de las tomas correspondientes de la unidad del GX Tank 140 según se necesite. Para instalaciones en lugares con limitación de espacio, puede ser más sencillo conectar los bloques de terminales enchufables por separado antes de enchufarlos.
2.2.5. Cable sensor
Se recomienda utilizar cable de núcleo trenzado apantallado entre el sensor del depósito y la unidad del GX Tank 140 para evitar que la interferencia/ruido eléctrico del entorno externo falsee o altere las mediciones.
La mayoría de los sensores ya cuentan con cables apantallados y pueden conectarse directamente si tienen la longitud suficiente.
También se recomienda conducir los cables del sensor del depósito tan lejos como sea posible de los cables de alimentación CC y CA y poner a tierra el apantallamiento del cable en el metal desnudo del vehículo o de la embarcación.
2.2.6. Aislamiento eléctrico
El cable USB está aislado eléctricamente de los sensores de modo que no hay riesgo de que se produzcan bucles de tierra entre los sensores y la toma USB del dispositivo GX.
Las conexiones “GND” de los cuatro canales están conectadas internamente, no están aisladas unas de otras.
