9. Bijlage
9.1. Bijlage A: Overzicht van de verbinding
De I/O-aansluiting voor de gebruiker bevindt zich linksonder in het aansluitingen gebied, het diagram toont 3 perspectieven. Linkerzijde - Boven - Rechterzijde
Nummer | Aansluiting | Omschrijving |
---|---|---|
1 | Relais_NO | Programmeerbaar relais Normaal open aansluiting |
2 | AUX_IN - | Gemeenschappelijk negatief voor programmeerbare aux-ingangen |
3 | AUX_IN1+ | Programmeerbare aux-ingang 1 positieve aansluiting |
4 | AUX_IN2+ | Programmeerbare aux-ingang 2 positieve aansluiting |
5 | REMOTE_L | Remote Aan/Uit-aansluiting Laag |
6 | REMOTE_H | Remote Aan/Uit-aansluiting Hoog |
7 | RELAY_NC | Programmeerbaar relais normaal gesloten aansluiting |
8 | RELAY_COM | Programmeerbaar relais gemeenschappelijk negatief |
9 | TSENSE - | Temperatuursensor negatief |
10 | TSENSE + | Temperatuursensor positief |
11 | VSENSE - | Spanningssensor negatief |
12 | VSENSE + | Spanningssensor positief |
9.2. Bijlage B: Blokdiagram
9.3. Bijlage C: Voorbeeld bedradingsschema
9.3.1. 3-fasen en parallel-geschakeld schema

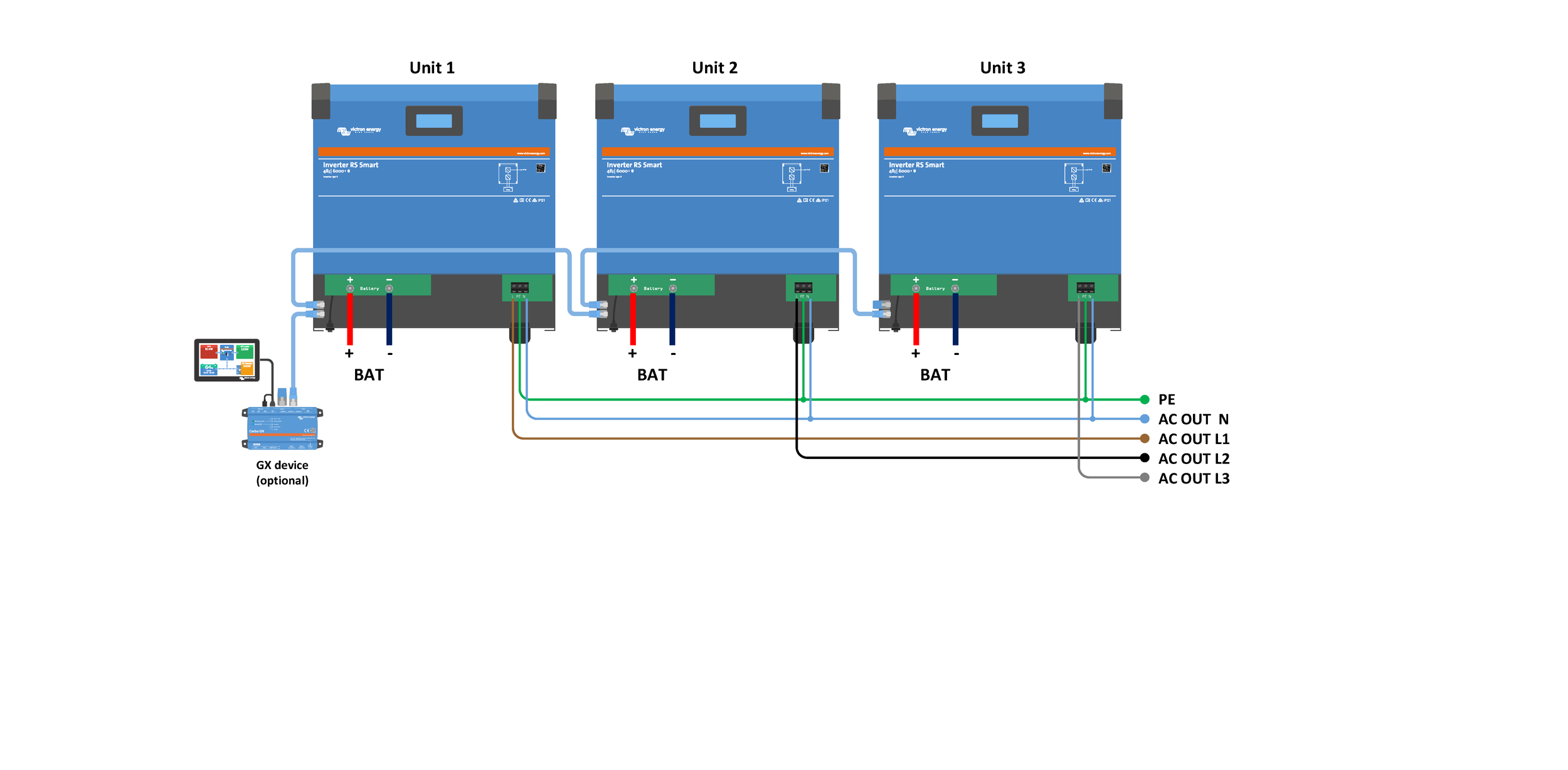

3-fasen schema
![Inverter_RS_3-phase_connection_diagram.pdf](image/164bf77248d7b9.png)

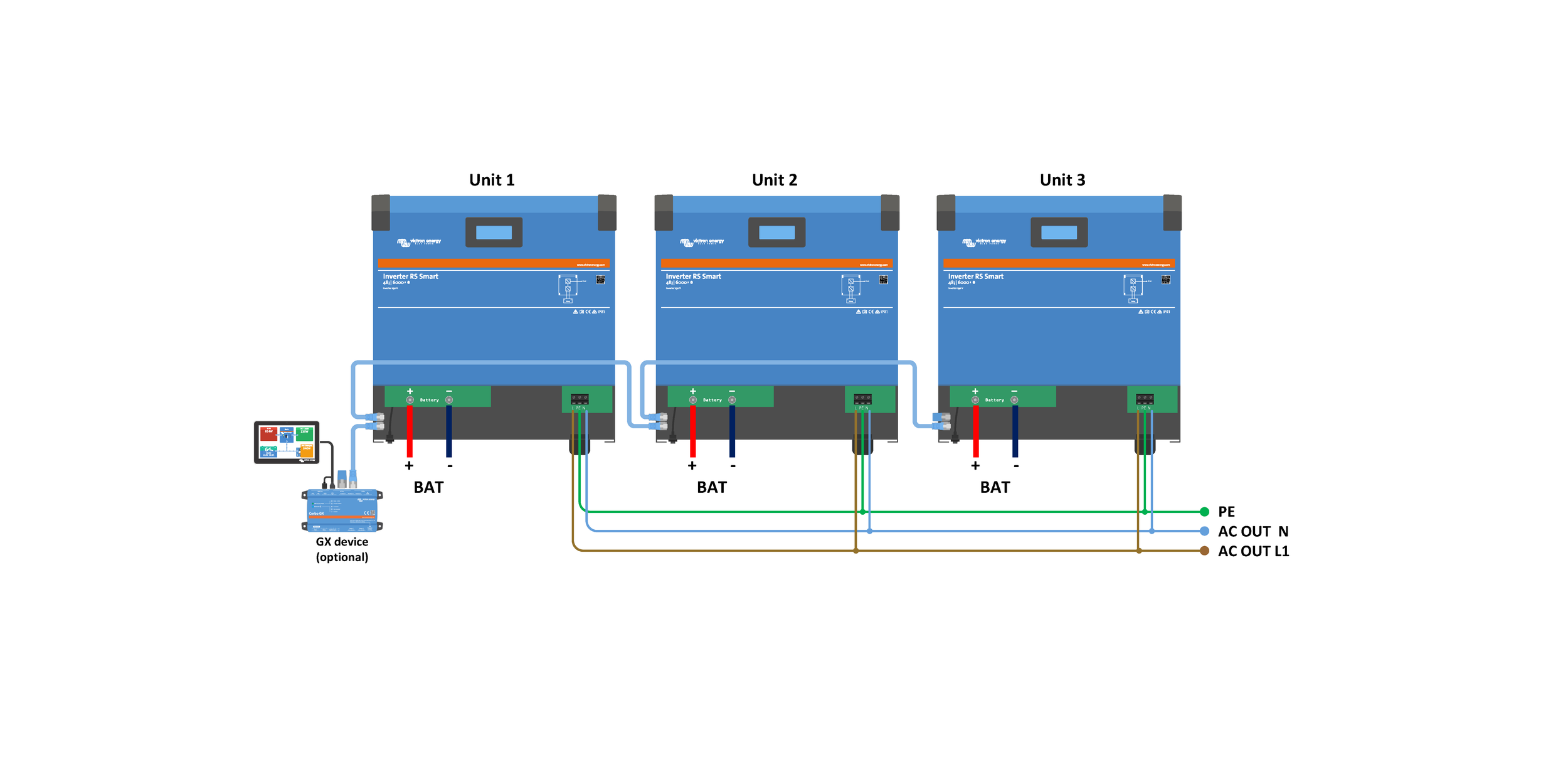

Parallel schema
![Inverter_RS_parallel_connection_diagram.pdf](image/164bf772454dff.png)

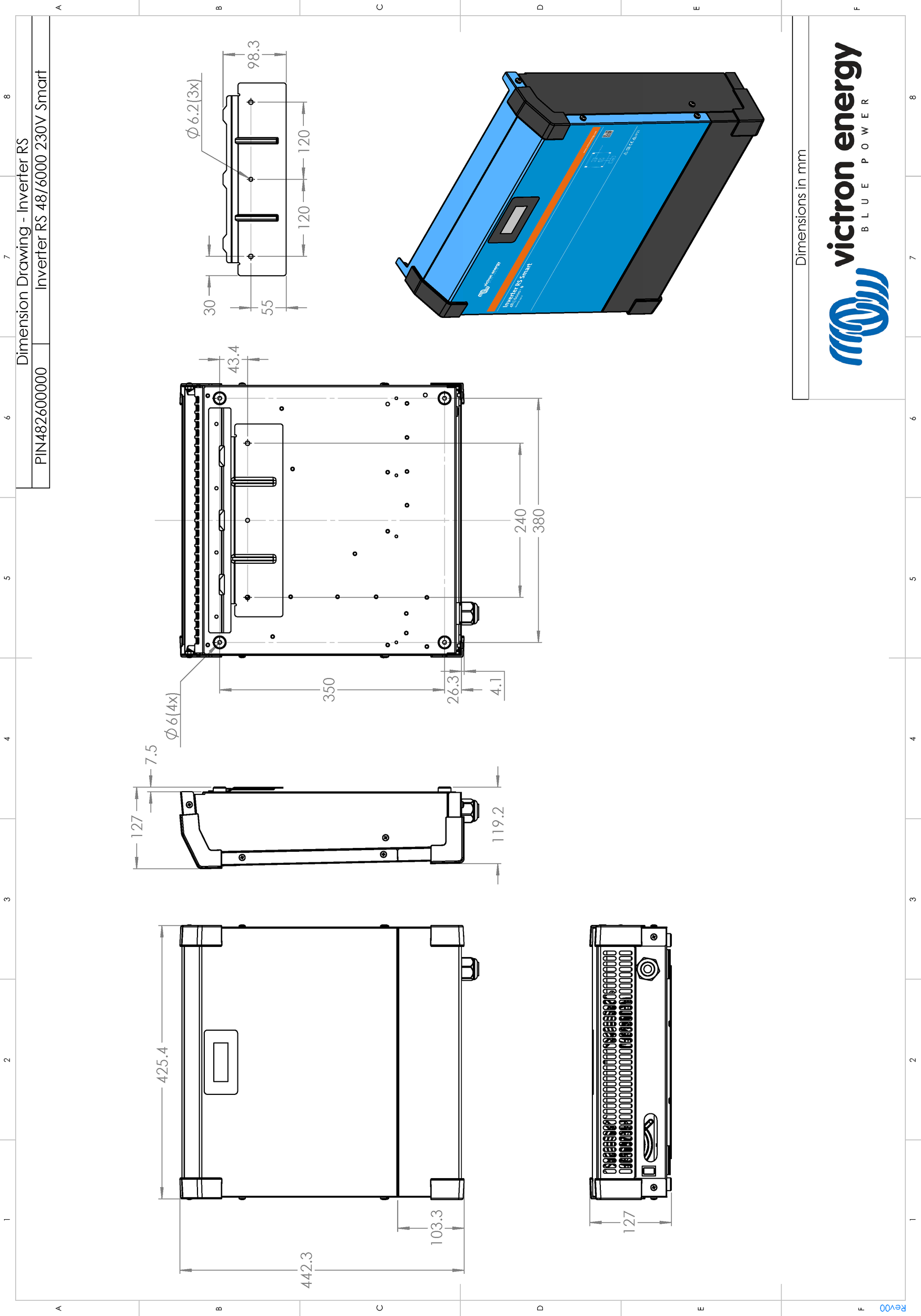

9.4. Bijlage D: Afmetingen
![DimensionDrawing_InverterRS_48-6000_230V_Smart_landscape.pdf](image/164bf7725063d8.png)
