Questa guida aiuterà a conoscere gli elementi specifici di VictronConnect e le impostazioni applicabili al proprio Inverter RS Smart Solar.
Per informazioni più generali sull'applicazione VictronConnect (ad esempio, come installarla, come accoppiarla al dispositivo e come aggiornare il firmware), consultare il manuale generale di VictronConnect. Un elenco di tutti i dispositivi compatibili con VictronConnect può essere consultato qui.
Nota: Queste istruzioni sono valide per vari prodotti e varie configurazioni; tutte le menzioni della tensione della batteria si intendono se si utilizza come punto di riferimento una batteria da 12 V. Moltiplicare i valori per 4 se si vogliono ottenere le impostazioni di un impianto configurato per un sistema di batterie da 48 V.
![]() |
Si accede alla pagina delle impostazioni cliccando sull’icona dell’ingranaggio in alto a destra nella pagina principale. La pagina delle impostazioni consente di vedere o cambiare le impostazioni della batteria, del carico, dei lampioni e delle funzioni delle porte. Da questa pagina si può accedere anche alle informazioni del prodotto, come la versione del firmware installato nel Caricabatterie Solare MPPT.
Tensione batteria
Il Inverter RS Smart Solar è impostato in modo fisso su 48 V ed è disponibile solo per i sistemi da 48 V.
Capacità batteria
Capacità del pacco batterie collegato in Ampere-ora. Viene utilizzato per il calcolo dello stato della carica della batteria interna.
Massima corrente di carica
Consente all’utente di impostare una corrente di carica massima più bassa.
Impostazioni del caricabatterie - Programmazione della batteria
La programmazione della batteria consente di selezionare il tipo di batteri, accettare la configurazione di fabbrica, o di inserire i vostri valori prestabiliti per l’algoritmo di carica della batteria. Le impostazioni di tensione di assorbimento, tempo di assorbimento, tensione di mantenimento, tensione di equalizzazione e compensazione della temperatura sono tutte configurate con un valore prestabilito, ma questo può essere definito dall’utente.
Predefinito integrato: selezione dei predefiniti integrati (Normale, Alta e LiFePO4 BMS a 2 cavi)
Definito dall'utente: tutti i parametri possono essere personalizzati manualmente
Seleziona predefinito: per selezionare un tipo, scegliendo tra i predefiniti della batteria di VictronConnect
Crea predefinito: per creare un nuovo predefinito della batteria in VictronConnect
Modifica predefiniti: per modificare un predefinito della batteria esistente in VictronConnect
I predefiniti impostati dall’utente saranno salvati nella libreria di programmazione. In questo modo gli installatori non dovranno definire tutti i valori ogni volta che devono configurare un nuovo impianto.
Selezionando Modifica predefiniti, o nella schermata Impostazioni (con modalità esperto attivata o meno), i parametri personalizzati possono essere impostati come segue:
Chimica della batteria
OPzS/OPzV
Gel/AGM
Litio (LiFePO4)
Modalità remota
Configurare cosa viene collegato agli ingressi REMOTE_L e REMOTE_H del connettore utente.
On/off remoto: un semplice interruttore di on/off
BMS a 2 cavi: BMS cablato con segnali di consenti carica e di consenti scarica, come lo SmallBMS. Se è stato selezionato un BMS a 2 cavi, l'unità non si avvierà finché non si colleghi uno di tali cavi.
Modalità esperto
Questo interruttore on/off consente di modificare le impostazioni avanzate se l'apparecchiatura dovesse avere requisiti speciali.
Controllato dal BMS
Questa voce è visibile solo se l'unità è controllata remotamente da un BMS. Cliccando su modifica/visualizza si apre un nuovo menu, descritto più avanti nel documento.
Arresto per SoC basso
Spegnimento in caso di basso SoC, spegnimento dell'inverter se lo stato di carica della batteria scende al di sotto di un certo valore di SoC e riavvio al di sopra di un certo valore di SoC.
Taglio dinamico
Disattivato per difetto. Cliccando su attiva si apre un nuovo menu, descritto più avanti nel documento.
Tensione di arresto per batteria scarica
Dopo aver attivato il taglio dinamico, quest’impostazione è controllata internamente e non è più modificabile. Quando la tensione della batteria cade al di sotto di questo livello, l’inverter si spegne. Se non sono disponibili sorgenti di alimentazione, come l'energia FV o la rete elettrica (nel caso di una variante Multi RS), l'unità entra in ibernazione per conservare quanta più energia possibile.
Riavvio e allarme per batteria bassa
Quando la tensione della batteria scende al di sotto di questo livello, viene visualizzato un avviso di batteria scarica. Se l’inverter si è spento in seguito a un allarme di bassa tensione batteria, si riavvierà quando la tensione della batteria torni al di sopra di questo livello.
Rilevamento carica
Se l’inverter continua a spegnersi e riaccendersi ripetutamente in seguito a bassa tensione batteria, il livello di accensione si alza fino alla tensione di rilevamento della carica. Ciò assicura che la batteria sia effettivamente in carica prima di riaccendere l'inverter.
Tensione di assorbimento
Imposta la tensione di assorbimento.
Tensione di mantenimento
Imposta la tensione di mantenimento.
Tensione di equalizzazione
Imposta la tensione di equalizzazione.
Tensione di accumulo
Imposta la tensione di accumulo
Discrepanza tensione ricarica di massa
Impostare l'offset di tensione che verrà utilizzato sull'impostazione della tensione di mantenimento che determinerà la soglia di riavvio del ciclo di carica.
P. es.: Per un offset di tensione Re-bulk off 0,4 V e un'impostazione di tensione di mantenimento di 54,0 V, la soglia di tensione che verrà utilizzata per riavviare il ciclo di carica sarà di 53,6 V. In altre parole, se la tensione della batteria scende al di sotto di 53,6 V per un minuto, il ciclo di carica si riavvierà.
Tempo di assorbimento adattivo
Selezionare con tempo di assorbimento adattativo o con tempo di assorbimento fisso. Entrambi sono meglio spiegati qui di seguito:
Tempo di assorbimento fisso: La stessa lunghezza di assorbimento viene applicata ogni giorno (quando c'è abbastanza energia solare) utilizzando l'impostazione del tempo massimo di assorbimento. Considerate che questa opzione può comportare un sovraccarico delle vostre batterie, soprattutto di quelle batterie al piombo e dei sistemi con scariche giornaliere poco profonde. Per le impostazioni consigliate, fate riferimento alle istruzioni del produttore della vostra batteria. Nota: assicurarsi di disabilitare l'impostazione della corrente di coda per avere lo stesso tempo di assorbimento ogni giorno. Se la corrente della batteria è inferiore alla soglia, la corrente di coda potrebbe terminare il tempo di assorbimento prima. Ulteriori informazioni sulla corrente di coda sono disponibili di seguito.
Tempo di assorbimento adattivo: L'algoritmo di carica può utilizzare un tempo di assorbimento adattivo: al mattino, si adatta automaticamente allo stato di carica. La durata massima del periodo di assorbimento per la giornata è determinata dalla tensione della batteria misurata poco prima che il caricabatterie solare entri in funzione ogni mattina (valori per una batteria da 12 V; moltiplicare la tensione batteria per 4 per una batteria da 48 V):
Tensione della batteria Vb (@avvio) | Moltiplicatore | Tempi massimi di assorbimento |
---|---|---|
Vb < 11,9 V | x 1 | 06:00 ore |
> 11,9 V Vb < 12,2 V | x 2/3 | 04:00 ore |
> 12,2 V Vb < 12,6 V | x 1/3 | 02:00 ore |
Vb > 12,6 V | x 2/6 | 01:00 ore |
Il moltiplicatore viene applicato all'impostazione del tempo massimo di assorbimento. Ciò determina la durata massima del periodo di assorbimento utilizzato dal caricabatterie. I tempi di assorbimento massimo indicati nell'ultima colonna della tabella si basano su un'impostazione predefinita di tempo massimo di assorbimento a 6 ore.
Tempo di assorbimento massimo (hh:mm)
Imposta il tempo limite di assorbimento. Disponibile solo se si usa un profilo di carica personalizzato.
Inserire il valore del tempo come hh:mm, dove le ore sono comprese fra 0 e 12 e i minuti fra 0 e 59.
Corrente di coda
Impostare la soglia di corrente che verrà utilizzata per terminare la fase di assorbimento prima della scadenza del tempo massimo di assorbimento. Quando la corrente della batteria scende al di sotto della corrente di coda per un minuto, la fase di assorbimento termina. Questa impostazione può essere disattivata impostandola a zero.
Percentuale corrente di equalizzazione
Impostare la percentuale dell'impostazione della corrente di carica massima che verrà utilizzata per l'equalizzazione.
Equalizzazione automatica
Configurare la frequenza della funzione di equalizzazione automatica. Le opzioni disponibili variano fra 1 e 250 giorni:
1 = tutti i giorni
2 = a giorni alterni
...
250 = ogni 250 giorni
L’equalizzazione generalmente si usa per bilanciare le celle in una batteria al piombo e anche per evitare la stratificazione dell’elettrolita nelle batterie a liquido elettrolita. La necessità o meno di un’equalizzazione (automatica) dipende dal tipo di batterie e dal loro uso. Per ulteriori informazioni, rivolgetevi al vostro fornitore di batterie.
Quando il ciclo di equalizzazione automatica è iniziato, il caricabatterie applica una tensione di equalizzazione alla batteria fintanto che il livello di corrente rimane al di sotto dell'impostazione percentuale della corrente di equalizzazione della corrente di massa.
Durata del ciclo automatico di equalizzazione
Per tutte le batterie VRLA e per alcune batterie a liquido elettrolita (algoritmo numero 0, 1, 2 e 3) l'equalizzazione automatica termina quando si raggiunge il limite di tensione (maxV), o dopo un periodo pari a (tempo di assorbimento/8), a seconda dell'evento che si verifichi per primo.
Per tutte le batterie a piastre tubolari (algoritmi numero 4, 5 e 6), ed anche per i tipi di batterie definiti dall’utente, l’equalizzazione automatica terminerà dopo un periodo pari a (tempo di assorbimento/2).
Per le batterie al litio (algoritmo numero 7), l’equalizzazione non è disponibile.
Se un ciclo di equalizzazione non si completa in un giorno, non riprenderà il giorno successivo. La sessione di equalizzazione successiva si svolgerà in base all’intervallo impostato nell’opzione “Equalizzazione Automatica”.
La batteria per difetto è una VRLA e qualsiasi batteria definita dall’utente si comporterà come una batteria a piastra tubolare, rispetto all’equalizzazione.
Modalità di arresto equalizzazione
Impostare la modalità di arresto dell’equalizzazione Le possibilità sono due: la prima è che la tensione della batteria raggiunge quella di equalizzazione e la seconda è su tempo fisso, quando viene usata la durata massima di equalizzazione.
Durata massima di equalizzazione
Impostare il tempo massimo di durata della fase di equalizzazione
Compensazione temperatura
Molti tipi di batterie richiedono una tensione di carica più bassa in condizioni operative a caldo, e un tensione di carica più alta in condizioni operative a freddo.
Il coefficiente configurato è in mV per gradi Celsius per tutto il banco batterie, non per cellula. La temperatura di base per la compensazione è di 25 °C (77 °F), come mostrato nel grafico sottostante.
Con un sensore di temperatura installato al blocco di connessione Utente I/O, la temperatura effettiva della batteria sarà utilizzata per la compensazione per tutto il giorno.
Interruzione per bassa temperatura
Questa impostazione si può utilizzare per disabilitare la carica a basse temperature, come richiesto dalle batterie al litio.
Per le batterie al litio-fosfato di ferro questa impostazione è preimpostata a 5 gradi Celsius, per gli altri tipi di batterie è disabilitata. Quando si crea una batteria definita dall'utente, il livello di temperatura di spegnimento può essere regolato manualmente.
Equalizzazione manuale - Avvia ora
La selezione di “Avvia ora” su “Equalizzazione manuale” consente l’avvio manuale del ciclo di equalizzazione. Per permettere al caricabatterie di equalizzare correttamente la batteria, utilizzare l’opzione di equalizzazione manuale solamente durante i periodi di assorbimento e di mantenimento, e quando ci sia abbastanza luce solare. I limiti della corrente e della tensione sono identici alla funzione di equalizzazione automatica. La durata del ciclo di equalizzazione è limitata a un massimo di 1 ora quando azionata manualmente. L’equalizzazione manuale può essere arrestata in qualsiasi momento selezionando “Arresta equalizzazione”.
I seguenti parametri si utilizzano solo quando l'unità deve determinare da sola lo stato della carica. Per una spiegazione più dettagliata di questi valori, consultare il manuale del BMV. Se si utilizza un BMV o una Batteria Gestita (BMS), viene usato lo stato della carica remoto e non si usa più il meccanismo interno.
Coefficiente di Peukert
Fattore di efficienza di carica
Soglia di scarica
Sincronizza SoC al 100 %
premere sincronizzazione per preimpostare lo stato della carica interno al 100 %
È un sottomenu disponibile nelle impostazioni della batteria.
Il taglio dinamico rende la tensione di spegnimento per batteria scarica una funzione del carico della batteria. Non utilizzare il taglio dinamico in un impianto che possieda altri carichi collegati alla stessa batteria.
Attivazione del taglio dinamico: alternare tra on a off
Corrente di scarica di tensione 2 A: tensione della batteria.
Corrente di scarica di tensione 100 A: tensione della batteria.
Corrente di scarica di tensione 280 A: tensione della batteria.
Corrente di scarica di tensione 800 A: tensione della batteria.
È un sottomenu disponibile nelle impostazioni della batteria. Viene visualizzato solo se l'unità è controllata remotamente da un BMS. Questo sottomenu non è presente/attivato se si utilizzano gli ingressi del BMS a 2 cavi.
Se si usa l’unità in un altro impianto, utilizzare la funzione RESET per ripristinare il funzionamento autonomo della stessa. In questo modo si cancella l'indicazione di avvertimento #67 Perso collegamento BMS.
Se l'unità viene reinserita in una configurazione con un BMS di controllo esterno, la funzione si attiva automaticamente.
Il Inverter RS Smart Solar è dotato di un sistema di rilevamento degli inverter FV CA integrato. Quando rileva un ritorno di FV CA (un’eccedenza) proveniente dalla porta di collegamento AC-out, il Inverter RS Smart Solar attiva automaticamente una regolazione della frequenza CA in uscita.
Sebbene non siano necessarie ulteriori configurazioni, è importante che l’inverter FV CA sia configurato correttamente per rispondere alla regolazione di frequenza riducendo la sua uscita.
Tenere presente che al Inverter RS Smart Solar si applica la scala 1:1 del dimensionamento dell’inverter FV CA e il dimensionamento minimo della batteria. Ulteriori informazioni riguardo queste limitazioni sono disponibili nel manuale Accoppiamento CA ed è necessario leggere tale documento se si utilizza un inverter FV CA.
L’intervallo di regolazione della frequenza non è configurabile e comprende un margine di sicurezza integrato. Quando si raggiunge la tensione di assorbimento, la frequenza aumenta. Di conseguenza, è ancora essenziale inserire un componente FV CC nell’impianto per ottenere una carica completa della batteria (ad es., fase mantenimento).
L’inverter FV CA potrebbe avere un’opzione per regolare la risposta dell’erogazione di potenza a varie frequenze.
La configurazione predefinita è stata testata e funziona in modo affidabile con il codice di configurazione di rete del Fronius MG50/60.
Gli inverter devono essere installati correttamente prima della configurazione.
Per configurare un sistema parallelo, aprire la prima unità in VictronConnect. Aprire il menu Impostazioni - Sistema.
Attenzione
L'alimentazione di uscita CA viene scollegata per alcuni secondi quando si passa alla modalità di configurazione del sistema. Assicurarsi che il sistema sia configurato PRIMA di collegare l'uscita CA dell'inverter ai carichi.

L'impostazione predefinita di fabbrica è Autonomo (un'unità singola).
Per configurare un sistema parallelo su una singola fase, modificare la configurazione del sistema a “Monofase”.
Per configurare in parallelo i sistemi trifase, selezionare “Trifase”. Questa impostazione è la stessa per un sistema trifase con un inverter singolo su ogni fase o multiplo su ogni fase.

Prevenire l'isolamento della rete CAN
In questo modo si attiva il rilevamento dell'isolamento della rete CAN e si attiva l'impostazione “Numero di inverter di un sistema”. È attiva l’impostazione per difetto.
Numero di inverter di un sistema
Inserire il numero totale di unità installate nel sistema.
Nel caso in cui la rete CAN sia suddivisa in segmenti, questa impostazione viene utilizzata per determinare il segmento più grande e arrestare quelli più piccoli per evitare che continuino a funzionare da soli e non sincronizzati.
Ne consegue un sistema più affidabile rispetto a quello che si otterrebbe se il segmento più piccolo cercasse di continuare a funzionare da solo e non sincronizzato (il che porterebbe a sovraccarichi o ad altri problemi di arresto meno piacevoli, causati da un'onda sinusoidale di uscita CA non sincronizzata).
Nei sistemi paralleli formati da 2 sole unità, la presenza di un dispositivo VE.Can aggiuntivo riconosciuto dall'RS con la stessa istanza di sistema aiuta a determinare quale sistema a isola si accenderà. Questo dispositivo VE.Can aggiuntivo può essere un dispositivo GX, un Lynx BMS o un altro caricabatterie MPPT VE.Can accoppiato in CC.
In questo caso un singolo inverter può ancora avviarsi se l'altro non sta comunicando, a condizione che “Prevenire l'isolamento della rete CAN” sia disattivato.
Numero minimo di inverter da avviare
Numero minimo di inverter che devono essere presenti per ogni fase all'avvio del sistema.
Questo valore viene impostato dall'installatore per garantire che ci sia un numero sufficiente di unità per avviare il carico di sistema previsto in una sola volta.
È possibile richiederli tutti, o tutti meno uno (per consentire comunque il riavvio del sistema se una singola unità è offline), o solo uno per la massima ridondanza, presumendo che non vi siano grandi carichi di avvio.
Una volta avviato, il sistema non si spegne se il numero di inverter operativi per fase scende al di sotto di questa impostazione (purché gli inverter rimanenti non si sovraccarichino e possano continuare ad alimentare il carico).
Se l'impostazione “Prevenire l'isolamento della rete CAN” è attivata, il sistema rimarrà in funzione finché il numero di inverter non scenderà al di sotto del valore “Numero di inverter di un sistema” diviso per 2 + 1 (che è la soglia per la protezione dell'isola della rete CAN).
Se l'impostazione “Prevenire l'isolamento della rete CAN” è disattivata, il sistema non si arresterà automaticamente finché rimane online anche un solo inverter per fase.
Per ulteriori dettagli sulla ridondanza e sulle implicazioni dell'impostazione “Continua con una fase mancante”, consultare il capitolo Programmazione trifase.
Istanza di sistema
Le unità con lo stesso numero di istanza funzionano insieme sul lato CA.
La modifica dell'impostazione dell'istanza di sistema consente a più gruppi di inverter di operare sullo stesso bus VE.Can, ma non sincronizzati, e di essere segmentati in uscite CA diverse, senza interferenze.
Continuare con le stesse impostazioni di programmazione sulle altre unità.
Nota
Queste impostazioni di sistema devono essere programmate individualmente e impostate correttamente su tutti gli inverter collegati per ottenere un funzionamento sincronizzato.
Nota sulla ridondanza e sull'uscita continua durante gli aggiornamenti del firmware
Il meccanismo di sincronizzazione CA utilizzato per parallelo e trifase ha una versione “protocollo” incorporata.
Le unità possono funzionare insieme anche con versioni di firmware diverse, purché eseguano la stessa versione di protocollo.
Ciò consente un'alimentazione continua e ininterrotta anche durante l'aggiornamento del firmware, poiché le unità si aggiornano singolarmente una alla volta, mentre le altre continuano a sincronizzarsi e a fornire un'uscita CA stabile.
Qualora Victron avesse bisogno di modificare il numero di versione del “protocollo”, ciò sarà chiaramente indicato nel registro delle modifiche del firmware. Leggerlo sempre prima di aggiornare.
Nel caso in cui vi siano più versioni di protocollo in esecuzione sullo stesso bus VE.Can, le unità indicheranno l'errore #71 finché non saranno tutte aggiornate alla stessa versione.
Nota
La capacità sarà ridotta durante l'aggiornamento del firmware, poiché le unità vengono spente e riavviate singolarmente per aggiornare il loro firmware.
Per i sistemi trifase esiste un'impostazione aggiuntiva che controlla lo spegnimento delle altre due fasi se una di esse è offline. Per ulteriori informazioni, consultare la sezione Programmazione trifase .
Per configurare un sistema trifase è necessario installare tutto correttamente.

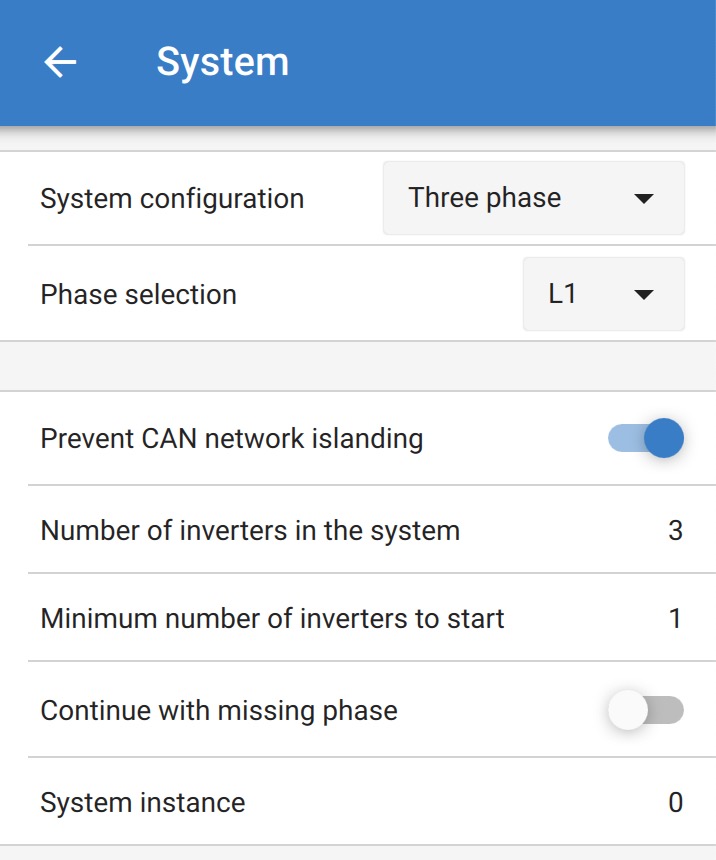

La configurazione di un sistema per trifase o monofase si effettua in VictronConnect, nel menu Sistema.
Attenzione
L'alimentazione di uscita CA viene scollegata per alcuni secondi quando si passa alla modalità di configurazione del sistema. Assicurarsi che il sistema sia configurato PRIMA di collegare l'uscita CA dell'inverter ai carichi.
Collegarsi alla prima unità in VictronConnect, cambiare l'Impostazione del sistema a Trifase, quindi selezionare la fase corretta per quell'unità (L1, o L2, o L3)

È necessario farlo individualmente per ogni unità.
Si raccomanda di etichettare fisicamente la parte anteriore di ogni unità e di assegnarle un nome personalizzato in VictronConnect che corrisponda all'etichetta fisica.

[en] Prevent CAN network islanding toggle
[en] If three RS units are configured in three phase, each individual unit will only continue to work if it sees at least one other unit. This feature is relevant in combination with the "Continue with missing phase" feature.
[en] Number of inverters in the system
[en] Enter the total number of RS units installed in the system. This should be set to 3 for a 3 phase RS system.
[en] In case a CAN connection is broken between two units the network is split into segments, this setting is used to determine the largest and shut down the smaller segment to prevent them from continuing on their own unsynchronised.
[en] Note that setting the option "Continue with missing phase" to disabled overrules this behavior in such a way that it always ensures that all three phases must be powered at all times, so a broken CAN connection in a 3 phase setup will shut down all units.
[en] Minimum number of inverters to start
[en] Minimum number of inverters that must be present per phase when starting the system.
[en] If this is set to 0, and "Continue with missing phase” option is enabled, then the system will start even if there is only a single inverter available (in a 3 phase system).
[en] Setting this to 1 means that all 3 units in a 3 phase RS system must be present to start. If the “Continue with missing phase” option is also enabled, once the system is operational it will not shutdown if the number of inverters operational per phase drops below this figure (as long as the remaining inverters can power the load).
Nota
[en] These System settings must be programmed individually, and set correctly on all connected inverters for synchronised operation.
[en] Continue with Missing Phase
[en] It is possible to configure the system so that if one unit is offline (for example due to it being physically switched off or a firmware update), the other units can continue to operate and provide AC output power to their respective phases.
[en] By default, the 'continue with missing phase' is disabled. Switching one unit off with the physical switch will make that unit switch off. If the unit is one of three units that are in three phase, then the others will also turn off as well.
[en] If configured with 'Continue with missing phase' enabled, and minimum number of units is sufficient, then output to the other phases will continue even though its down to less phases than configured.
[en] The 'Continue with missing phase' configuration option SHOULD NOT be enabled if there are specific three phase loads connected that require all three synchronised phases to operate (such as a three phase electric motor).
[en] In that situation maintain the default 'disabled' setting for "Continue with missing phase".
Avvertimento
[en] Attempting to run a three phase load with only two phases operating could result in damage to your appliance.
Avvertimento
[en] If you have configured the system to continue to operate with a missing phase, and there is an issue with the VE.Can communications between the units (such as the wire being damaged), then the units will continue to operate, but will not be synchronising their output wave forms.
[en] Note on redundancy and continuous output during firmware updates
[en] It is possible for a three phase system to be firmware updated without losing power on the AC output of the other phases. However to maintain this AC output stability on all 3 phases in a 3 phase system, there must be at least 2 units on each phase.
[en] If there is no requirement for 3 phase loads, then individual phases can power down and restart without affecting the inverters on other phases if Continue with missing phase is enabled, or there are other parallel units.
[en] The AC synchronisation mechanism used for 3 phase has a 'protocol' version embedded.
[en] Units can work together even with different firmware versions, as long as they are running the same protocol version.
[en] This allows for continuous uninterrupted supply even when updating firmware, as the units will individually update one at a time, while others continue to synchronise and provide the stable AC output.
[en] If Victron needs to change the 'protocol' version number, it will be clearly noted in the firmware change log. Always read this before updating.
[en] In the event that there are multiple protocol versions running on the same VE.Can bus, all units will indicate error #71 until they are all updated to the same version.
[en] System Instance
[en] Units with the same instance number work together on the AC side.
[en] Changing the System instance setting allows multiple groups of Inverters to be on the same VE.Can bus, but not synchronised, and segmented into different AC outputs, without interference.
[en] Continue with the same programming settings on the rest of the units.
Esempio
Se si volesse essere certi di avere una ridondanza trifase, assicurando che possa guastarsi una singola unità per fase, mentre viene fornita un'alimentazione trifase continua (e non solo 2 fasi su 3).
Il numero di inverter nel sistema sarà impostato su 9. Si tratta di 3 inverter per fase x 3 fasi = 9 inverter totali nel sistema.
L'impostazione del “numero minimo di inverter da avviare” dipende dal fatto che i carichi di avvio del sistema possano essere forniti da 1 o 2 unità. In questo esempio, possono essere alimentati da un'unità per fase, quindi l'impostazione è 1. I carichi più grandi che richiedono le unità in parallelo aggiuntive vengono alimentati manualmente.
Se si volesse essere certi di avere una ridondanza trifase, assicurando che possa guastarsi una singola unità per fase, mentre viene fornita un'alimentazione trifase continua (e non 2 fasi su 3).
L'impostazione “continuare con la fase mancante” verrebbe disattivata. Ciò richiede che 2 unità sulla stessa fase o 4 unità su fasi diverse si guastino prima che tutti gli inverter su tutte le fasi disattivino la loro uscita CA fino al ritorno del numero minimo di unità.
