4. Installazione
Avvertimento
L’entrata CC (FV) non è isolata dal circuito della batteria, pertanto il FV, la batteria e il circuito di controllo sono considerati pericolosi e non devono essere accessibili per l’utente.
Attenzione
Per una corretta carica a compensazione della temperatura della batteria, la temperatura ambiente del caricabatterie solare e della batteria deve essere inferiore a 5 ºC (9 ºF).
Attenzione
Le connessioni della batteria e del FV devono essere protette da contatti involontari. Installare il caricabatterie solare in un luogo chiuso, oppure installare la WireBox opzionale.
4.1. Montaggio
Montare il caricabatterie solare in posizione verticale su un supporto non infiammabile, con i morsetti elettrici rivolti verso il basso.
Il capitolo Disegni quotati di questo manuale contiene i disegni quotati del caricabatterie solare, nei quali appaiono anche i fori di montaggio.
Per un raffreddamento ottimale, rispettare una distanza minima di 10 cm sopra e sotto il caricabatterie solare.
Montare il caricabatterie solare vicino alla batteria, ma mai direttamente sopra la stessa, al fine di evitare danni causati da gassificazione della batteria.
Attenzione
Evitare sbalzi di temperatura ambiente superiori a 5 °C tra il caricabatterie solare e la batteria. Questi sbalzi di temperatura possono causare una carica a compensazione di temperatura erronea, che può ridurre la vita utile della batteria.
Se si prevedono grandi sbalzi di temperatura o temperature estreme, utilizzare una fonte diretta di rilevazione della temperatura batteria, come un Rilevatore Smart Battery, un BMV o uno SmartShunt dotato di sensore della temperatura.
Se si usa la MPPT WireBox opzionale:
Montare la base in acciaio della WireBox sul caricabatterie solare prima di montarlo nella sua posizione finale.
Per le istruzioni di montaggio complete, consultare la guida all'installazione rapida della MPPT WireBox Tr.
4.2. Batteria
L'alimentazione della batteria deve essere protetta da un fusibile, come indicato nella seguente tabella.
Tipo di caricabatterie solare | Portata minima del fusibile batteria | Portata massima del fusibile batteria |
|---|---|---|
MPPT 100/30 | 35 A | 40 A |
MPPT 100/50 | 55 A | 70 A |
Avviso
In Canada, il fusibile deve rispettare la normativa C22.2.
Avviso
Si deve eseguire l’installazione della batteria conformemente alle normative locali sullo stoccaggio delle batterie. Nel caso del Canada, tale normativa è la “Canadian Electrical Code, Part I”.
Avviso
Utilizzare cavi flessibili a più fili in rame per eseguire le connessioni della batteria. Vedere anche il capitolo Precauzioni di sicurezza per il cablaggio.
4.3. Modulo FV
Il caricabatterie solare può essere usato con una configurazione FV che soddisfi entrambe le seguenti condizioni:
La tensione FV massima a circuito aperto non può superare i 100 V.
La tensione nominale del FV deve essere almeno 5 V superiore alla tensione batteria.
Il modulo FV può essere composto da pannelli monocristallini o policristallini.
I pannelli solari sono collegati in serie, in parallelo o in serie/parallelo. Nella figura a continuazione si possono vedere degli esempi di queste configurazioni.
 |
Esempi di moduli fotovoltaici collegati in serie, parallelo e serie/parallelo.
Per aiutarsi nel calcolo delle dimensioni della configurazione del modulo FV, utilizzare il calcolatore di dimensioni del MPPT. In alternativa, utilizzare una di queste configurazioni del modulo FV:
Esempio di modulo FV con batterie da 24 V e caricabatterie solare da 100 V:
Numero minimo di celle in serie: 72 (2 x pannelli da 12 V in serie o un pannello da 24 V).
Massimo: 144 celle (4 x pannelli da 12 V in serie).
Importante
Fornisce una soluzione per scollegare tutti i conduttori di corrente di una fonte di alimentazione fotovoltaica da tutti gli altri conduttori di un edificio o di un’altra struttura.
Attenzione: quando si calcola il numero di pannelli che possono essere utilizzati in serie, assicurarsi di prendere in considerazione sia la Tensione a circuito aperto (Voc) che il Coefficiente di temperatura. A temperature ambiente inferiori ai 25 °C, la Voc sarà più alta.
Non si devono installare interruttori, disgiuntori magnetici o altri dispositivi, sia AC che CC, su un conduttore di terra se il funzionamento di tali interruttori, disgiuntori magnetici o altri dispositivi impedisce la messa a terra del conduttore mentre il sistema è sotto tensione.
Non utilizzare pannelli solari con ottimizzatori. Nel peggiore dei casi, l’utilizzo di ottimizzatori può causare danni irreparabili al caricabatterie solare.
Utilizzare cavi flessibili a più fili in rame per le connessioni a vite . Vedere il capitolo Precauzioni di sicurezza per il cablaggio.
4.4. Messa a terra
Messa a terra della batteria
Il caricabatterie solare può essere installato in un sistema con polo positivo o negativo collegato a terra.
Utilizzare un solo collegamento a terra, preferibilmente vicino alla batteria, per evitare malfunzionamenti del sistema o loop di terra.
Messa a terra del telaio (solo per il modello da 30 A )
È consentita una messa a terra a parte per il telaio, giacché è isolato dai morsetti positivo e negativo.
Messa a terra del modulo FV
I poli positivi e negativi del pannello FV non devono essere messi a terra.
Mettere a terra il telaio dei pannelli FV, per ridurre l’impatto dei fulmini.
Non collegare il caricabatterie solare a un modulo solare FV messo a terra. Tale collegamento è consentito solamente per le connessioni a terra e deve essere vicino alla batteria.
Rilevamento guasto di messa a terra
Il caricabatterie solare non è dotato di protezione interna contro guasti di messa a terra.
Il USA National Electrical Code (codice elettrico nazionale degli USA) (NEC) richiede l’utilizzo di un dispositivo esterno di protezione contro guasti di messa a terra (GFPD).
Il polo elettrico negativo del sistema deve essere vincolato tramite un GFPD di messa a terra in una (e solo una) ubicazione.
Avvertimento
Quando indica un guasto di messa a terra, i morsetti della batteria e i circuiti collegati potrebbero risultare non messi a terra e pericolosi.

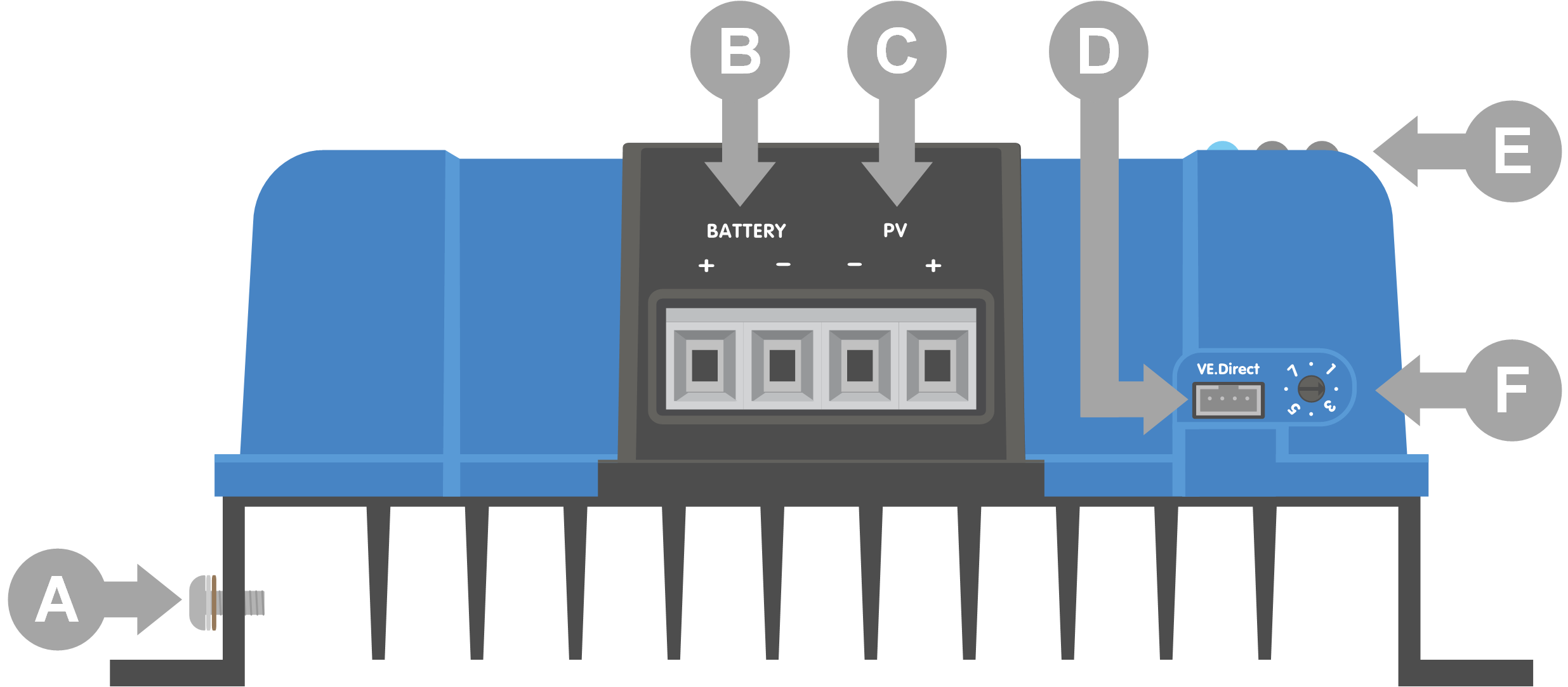

4.5. Panoramica dei collegamenti
 | ||||||||||||||
|
4.6. Connessioni elettriche
Avvertimento
AVVERTENZA: Controllare la polarità prima di collegare la batteria e la tensione FV.
AVVERTENZA: Seguire la corretta procedura di installazione descritta in questo capitolo.
IMPORTANTE: La coppia di serraggio dei collegamenti della batteria e del FV è pari a 1.6Nm.
Ordine di collegamento delle connessioni elettriche:
Collegare la batteria: lasciare che il caricabatterie solare riconosca automaticamente la tensione del sistema (attendere 10 secondi).
Si raccomanda di verificare la tensione del sistema: utilizzare VictronConnect o un display di controllo esterno.
Collegare il FV.
Se del caso, collegare la porta VE.Direct.
È necessario seguire il corretto ordine di collegamento per consentire al rilevamento automatico della tensione di sistema di configurarsi correttamente. È possibile collegare il FV solo quando la tensione del sistema è impostata manualmente prima di collegare la batteria. La mancata osservanza delle corrette procedure può disattivare o danneggiare il caricabatterie e/o l'impianto.

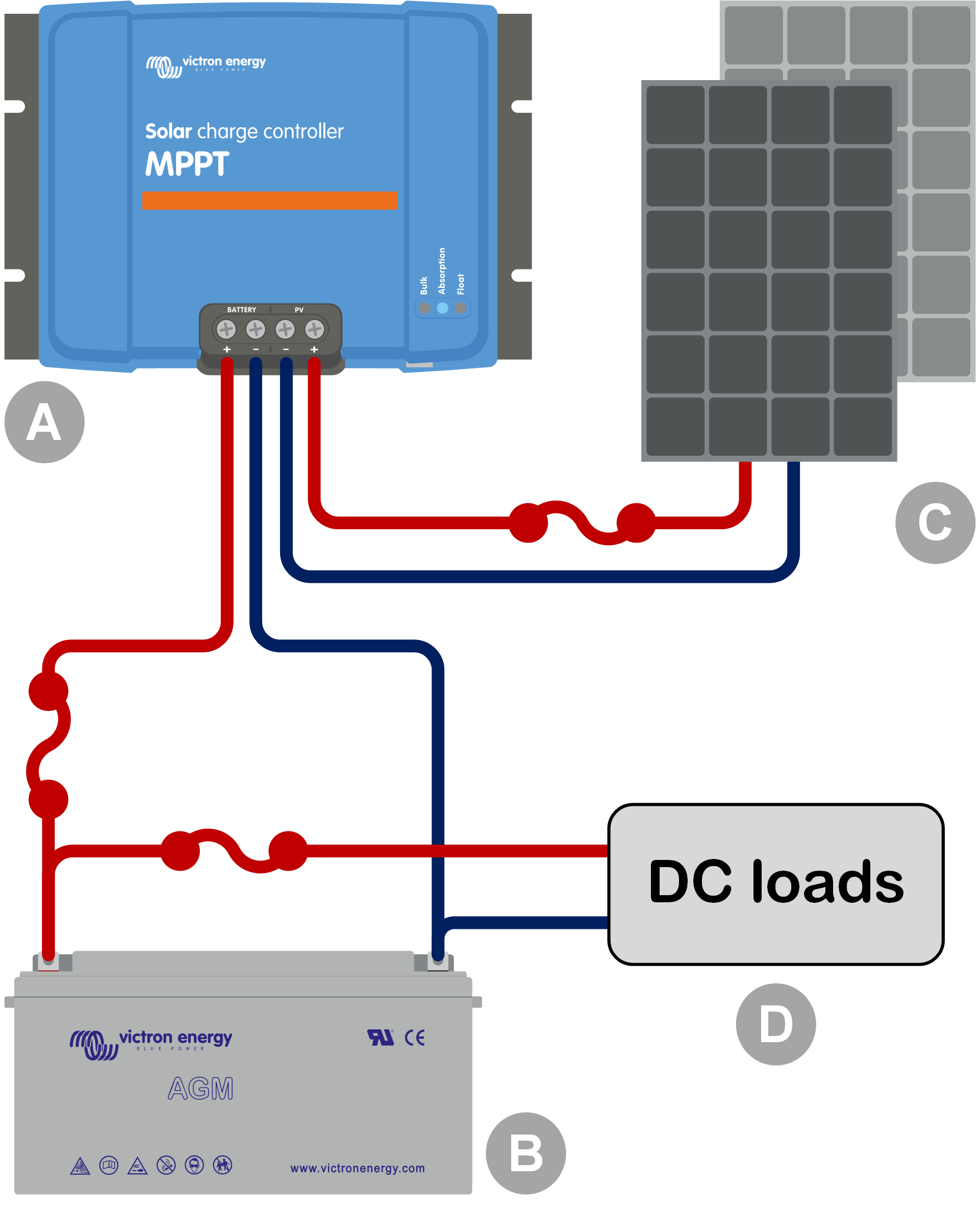

Vedere la figura seguente per sapere come vengono effettuati i collegamenti elettrici di base:
| ||||||||||||||
| ||||||||||||||
4.7. Collegamento del display per MPPT Control
Collegare il display (opzionale) MPPT Control alla porta VE.Direct del caricabatterie solare mediante un cavo VE.Direct.
Il cavo VE.Direct è disponibile in diverse lunghezze e non è incluso nel display di MPPT Control. Si noti che non è possibile allungare il cavo VE.Direct: la lunghezza massima non può superare i 10 metri.
Per ulteriori informazioni, vedere il manuale dell’MPPT Control.

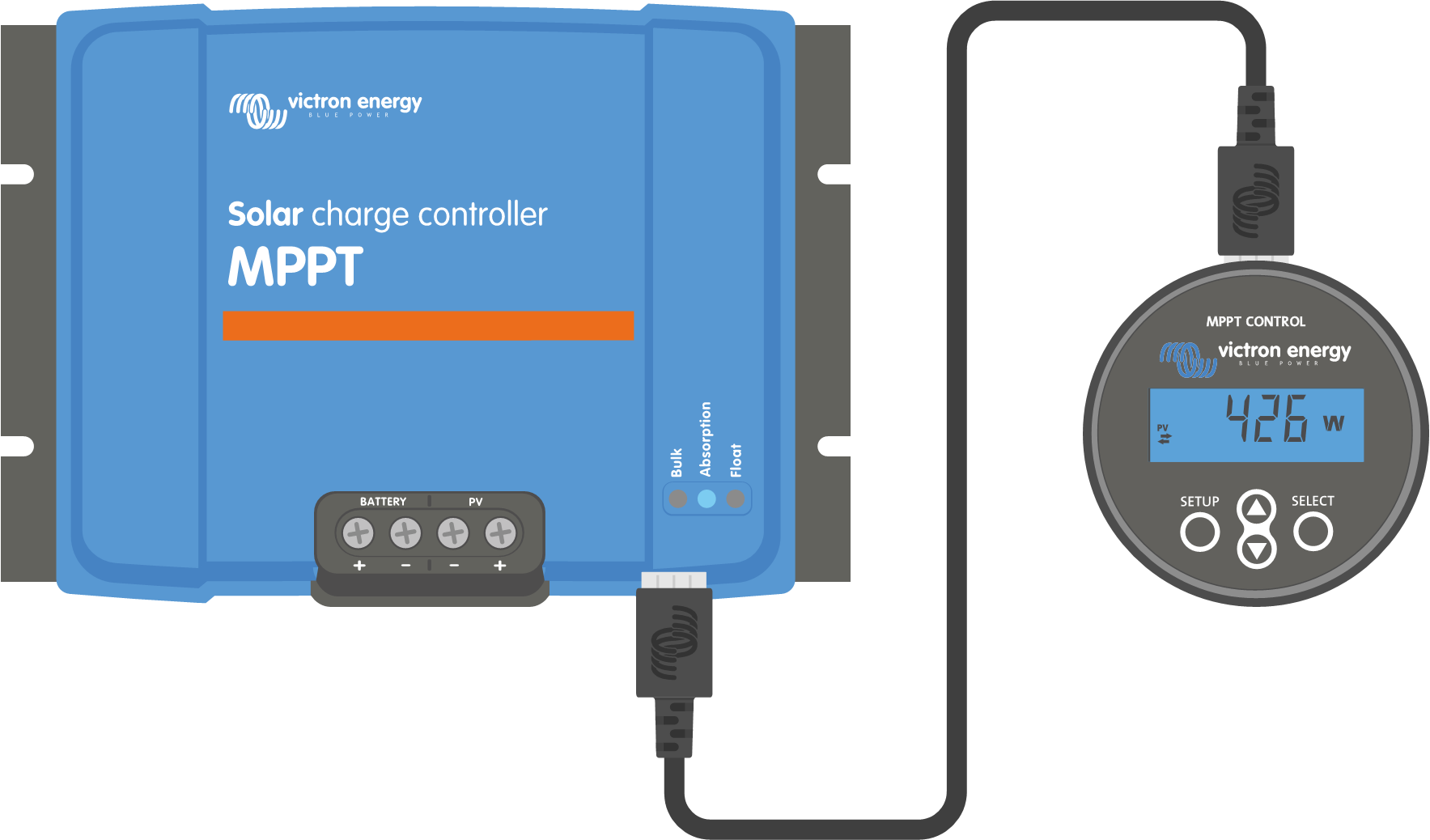

Collegare il display al caricabatterie solare mediante un cavo VE.Direct
