Manuel du chargeur solaire MPPT

Une sortie de charge consommatrice virtuelle peut être créée pour compenser le fait que le chargeur solaire ne dispose pas d’une sortie de charge consommatrice physique.

La sortie de charge consommatrice virtuelle peut être configurée dans l’application VictronConnect et contrôlée à l’aide des tensions de la batterie ou de l’algorithme BatteryLife. Pour plus de détails sur le processus de configuration, veuillez consulter le chapitre Paramètres de sortie de la charge consommatrice.

Ce chapitre ne s’applique que si la sortie de charge consommatrice virtuelle est utilisée.

Quand le chargeur solaire ne peut pas recharger la batterie entièrement en un jour, il en résulte souvent que la batterie alterne constamment entre un état de « en partie chargée » et un état de « fin de décharge ». Ce mode de fonctionnement (recharge complète non régulière) endommagera les batteries au plomb en quelques semaines ou quelques mois.

L'algorithme de BatteryLife contrôlera l'état de charge de la batterie, et le cas échéant, augmentera légèrement, jour après jour le niveau de déconnexion de la charge (c.à.d. il déconnectera la charge plus tôt), jusqu'à ce que l'énergie solaire produite soit suffisante pour recharger la batterie à près de 100 % de sa capacité. À partir de là, le niveau de déconnexion de la charge consommatrice sera modulé afin qu'une recharge de près de 100 % soit atteinte au moins une fois par semaine.

Le chargeur solaire est un chargeur en 3 étapes. Les étapes de charge sont les suivantes : Bulk – Absorption – Float.

Bulk

Lors de la phase Bulk, le chargeur solaire délivre le courant de charge maximal pour charger rapidement les batteries. Durant cette phase, la tension de la batterie augmente lentement. Une fois que la tension de la batterie a atteint la tension d’absorption configurée, la phase Bulk prend fin et la phase d’absorption commence.

Absorption

Lors de la phase d’absorption, le chargeur solaire passe en mode de tension constante. Le courant circulant vers la batterie diminue progressivement. Une fois que le courant a chuté en dessous de 2A (courant de queue), la phase d’absorption prend fin et la phase Float commence.

Lorsque les décharges sont peu profondes, la durée de la phase d’absorption est courte. Cela permet d’éviter une surcharge de la batterie. Mais si la batterie a été profondément déchargée, la durée d’absorption est automatiquement augmentée, afin de s’assurer que la batterie est entièrement rechargée.

Float

Pendant la phase Float, la tension est réduite et l’état de charge complète de la batterie est maintenu.

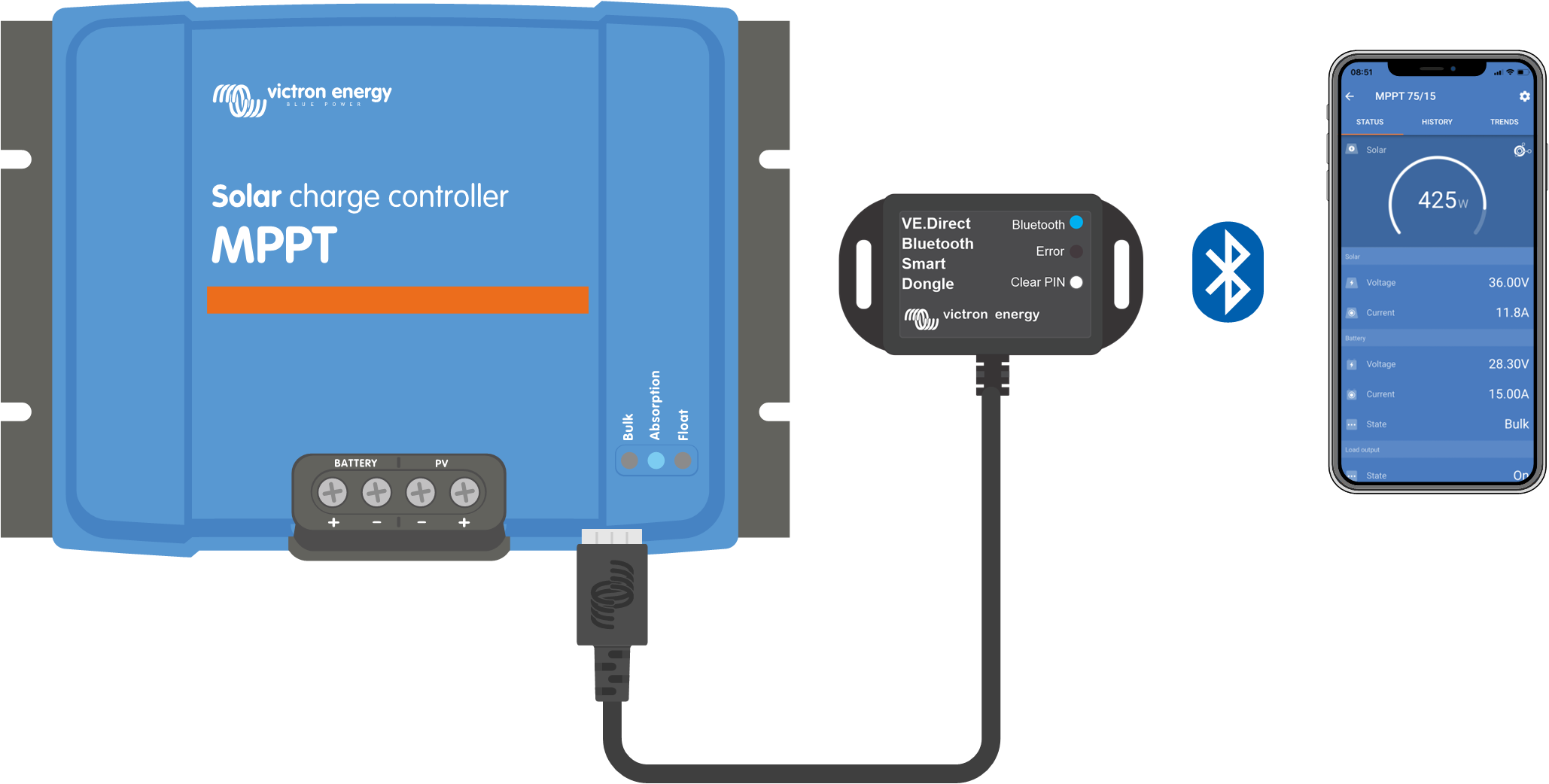

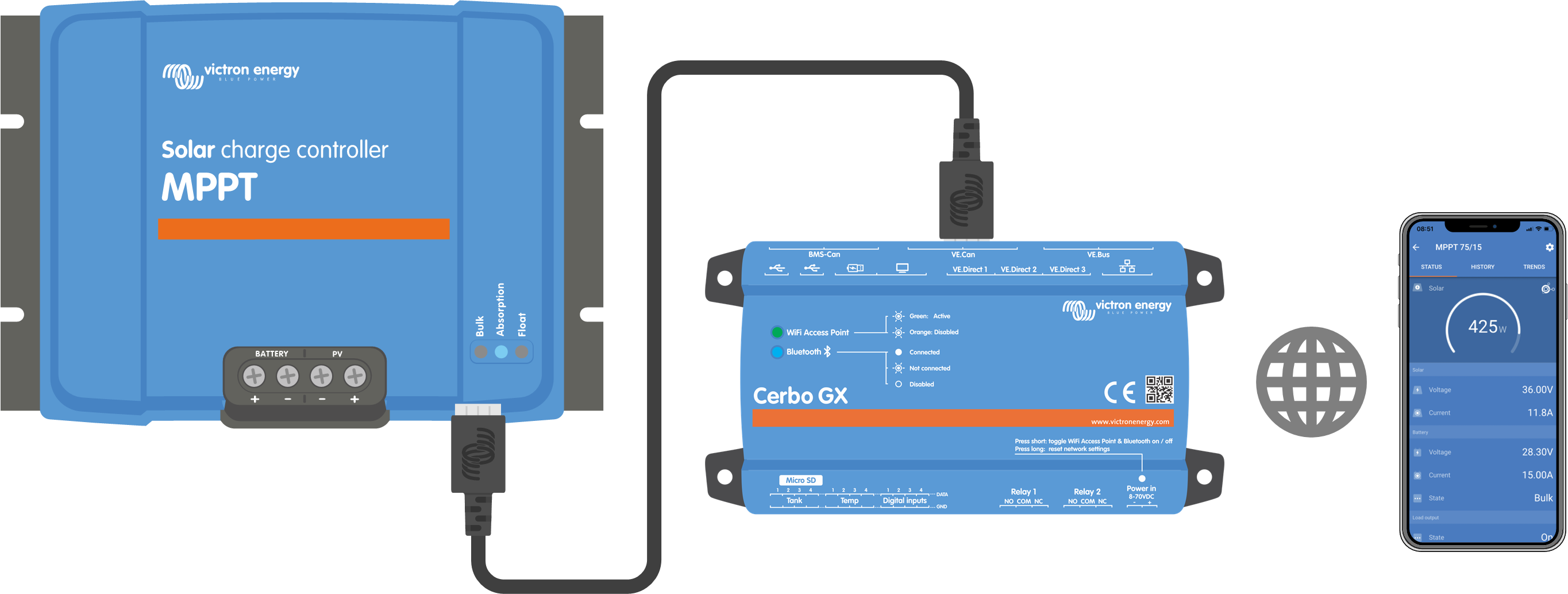

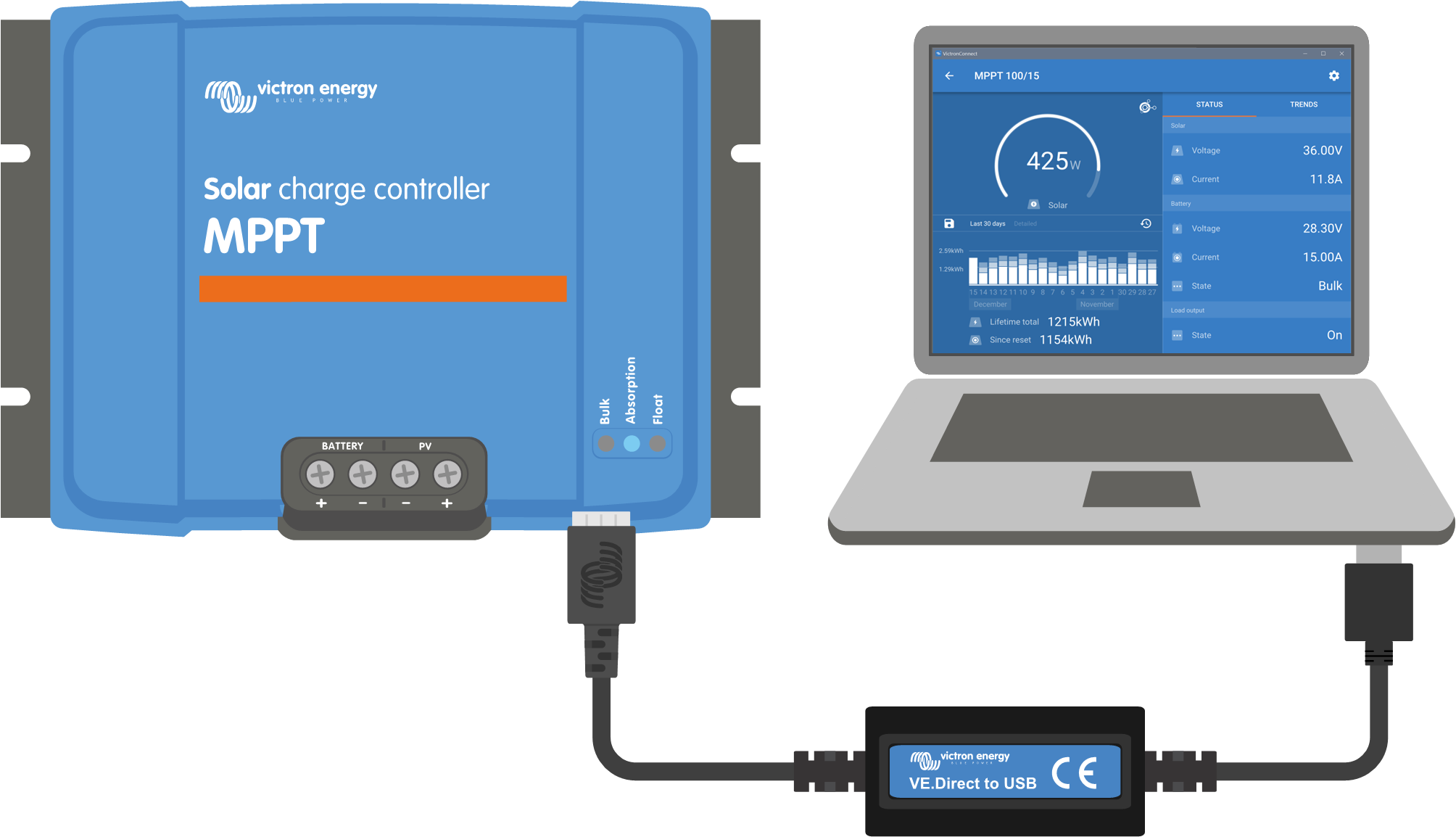

L’application VictronConnect permet de choisir parmi 8 algorithmes de charge prédéfinis, ou de programmer un algorithme de charge personnalisé. Les paramètres de tension de charge, de durée des phases et de courant de charge peuvent être personnalisés.

En outre, 8 algorithmes préprogrammés peuvent être définis à l’aide d’un interrupteur rotatif.

Certains types de batterie au plomb doivent être régulièrement soumis à une charge d'égalisation. Durant cette égalisation, la tension de charge sera augmentée au-dessus des tensions de charge habituelles pour atteindre l’équilibre des cellules.

Si une charge d’égalisation est nécessaire, elle peut être activée depuis l’application VictronConnect.

Le chargeur solaire est équipé d’un capteur de température interne intégré.

La température interne est utilisée pour configurer les tensions de charge à compensation de température. Pour cette raison, la température interne est utilisée si le chargeur solaire est « froid ». Le chargeur solaire est « froid » lorsqu’il n’y a que peu de courant circulant dans la batterie. N’oubliez pas qu’il ne s’agit que d’une estimation de la température ambiante et de celle de la batterie. Si une valeur plus précise était nécessaire, vous pouvez envisager l’utilisation d’un capteur externe pour la détection de la température de la batterie. Consultez le chapitre Capteur externe pour la détection de la tension et la température de la batterie.

La plage de compensation de température est comprise entre 6 °C et 40 °C.

Le capteur de température interne est également utilisé pour déterminer si le chargeur solaire est surchauffé.

Le Smart Battery Sense (en option) est un capteur sans fil pour la détection de la température et de la tension de la batterie. Il peut être utilisé avec le chargeur solaire. Il mesure la température et la tension de la batterie, et il transmet ces valeurs au chargeur solaire par Bluetooth.

Le chargeur solaire utilise les mesures relevées par le capteur Smart Battery Sense pour :

Le chargeur solaire communique avec le capteur Smart Battery Sense via Bluetooth en utilisant un réseau VE.Smart. Pour davantage de détails sur le réseau VE.Smart, consultez le manuel du réseau VE.Smart Networking.

Sinon, un réseau VE.Smart, mesurant la tension et la température de la batterie, peut également être installé entre un chargeur solaire et un BMV-712 Smart ou un contrôleur de batterie SmartShunt qui a été équipé d’un capteur de température pour BMV, sans qu’aucun capteur Smart Battery Sense ne soit nécessaire.

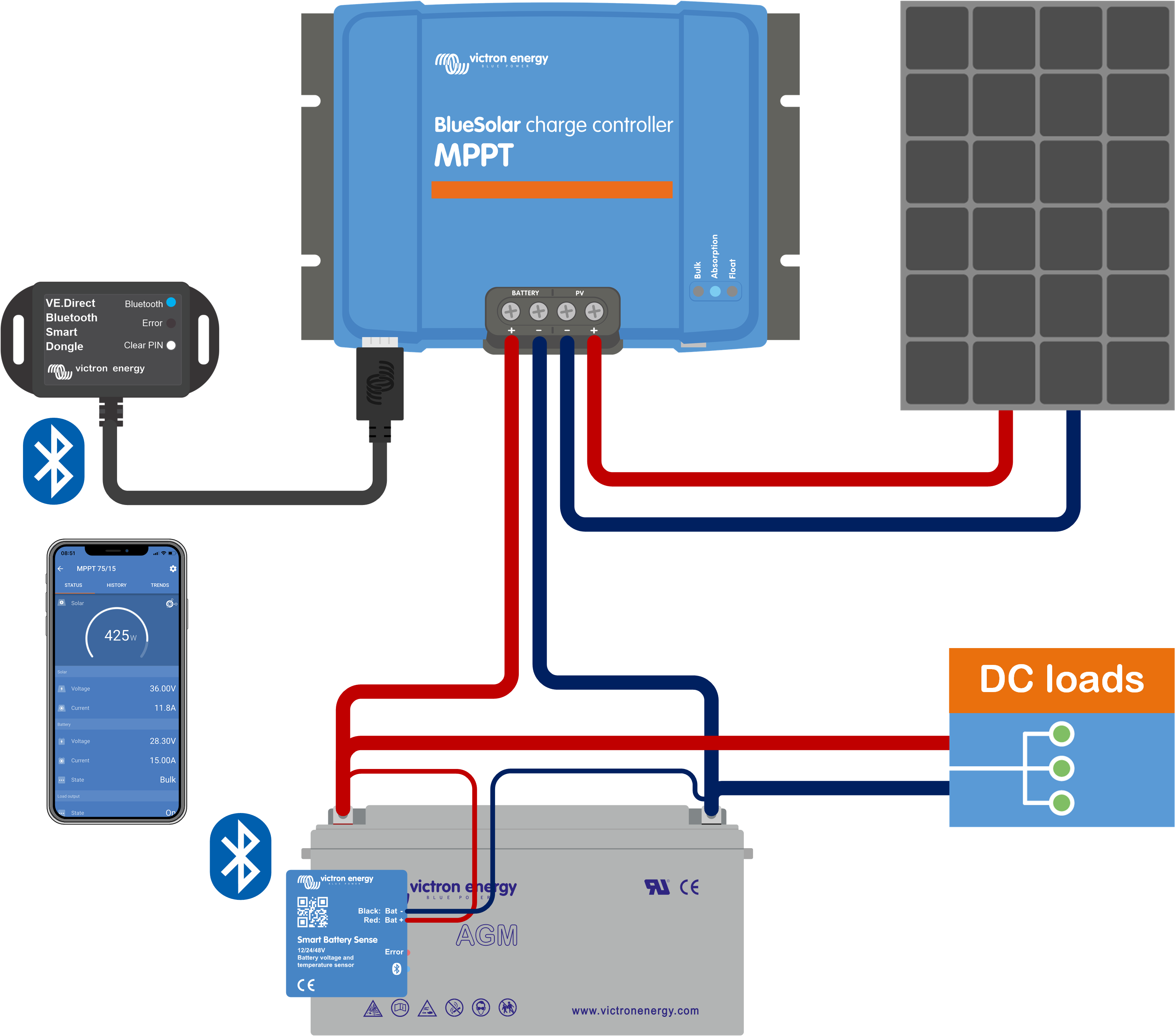

Exemple d’un réseau VE.Smart pour un capteur Smart Battery Sense et un chargeur solaire.
