Manual del cargador solar MPPT

7. Seguimiento

En esta sección:

Este apartado describe los distintos métodos de monitorización y cómo acceder a los datos históricos y en tiempo real y a los errores con cada uno de ellos.

7.1. Indicaciones LED

El cargador solar tiene tres LED para indicar el estado operativo: uno azul, uno verde y uno amarillo. Estos LED indican respectivamente las fases de carga inicial, absorción y flotación, pero también se utilizan para indicar otras situaciones de carga y de error.

Los errores se indican mediante una combinación de LED encendidos, apagados o parpadeantes. Cada combinación de LED tiene un significado que indica un modo de funcionamiento normal o un error.

Símbolo

Significado


Siempre encendido


Parpadeo


Apagado

Resumen de las indicaciones LED:

Modo de funcionamiento

LED de carga inicial

LED de absorción

LED de flotación

No está cargando 1


Carga inicial1


Absorción2


Ecualización manual (parpadeo alternante)2


Ecualización automática2


Flotación2

  1. El LED de carga inicial parpadeará brevemente cada 3 segundos mientras el sistema esté encendido pero no haya energía suficiente para empezar a cargar.

  2. El/los LED(s) puede/pueden parpadear cada 4 segundos para indicar que el cargador está recibiendo datos de otro dispositivo, que puede ser un dispositivo GX (ESS) o una red VE.Smart mediante Bluetooth.

Modo de fallo

LED de carga inicial

LED de absorción

LED de flotación

Temperatura del cargador demasiado alta


Sobreintensidad del cargador


Sobretensión del cargador o del panel


Problema de la red VE.Smart o del BMS


Error interno, problema de calibración, datos de ajustes perdidos o problemas con el sensor de corriente.


Para la información más reciente y actualizada sobre los códigos de parpadeo de LED, consulte la aplicación Victron Toolkit. La aplicación está disponible para Apple y Android. La aplicación puede descargarse desde el App Store correspondiente o con los enlaces de descarga de nuestra página de descargas de software.

7.2. Códigos de error

En caso de error se mostrará un código de error a través de VictronConnect, una pantalla, un dispositivo GX o VRM. Cada número corresponde a un error concreto.

  • [en] Via its LEDs.

  • [en] Via the VictronConnect app while it is connected to the solar charger.

  • [en] Via an optional MPPT control or SmartSolar Control display.

  • [en] Via an optional GX device or GlobalLink 520 and the VRM Portal.

[en] For the meaning of blinking LED codes, see the previous chapter or the Victron Toolkit app.

[en] For a full list of error codes and their meaning see the Resumen de los códigos de error chapter.Resumen de los códigos de error

7.3. Monitorización mediante la aplicación VictronConnect

Puede usarse la aplicación VictronConnect para monitorizar el cargador solar y ver sus valores históricos o si hay advertencias o errores operativos.

Este apartado explica el uso de la aplicación VictronConnect específicamente para el cargador solar. Consulte en el manual general de VictronConnect información relativa a la propia aplicación VictronConnect, como instalación, conexión del cargador solar y actualización del firmware, entre otros.

Nota

Al hablar de tensión de la batería en este apartado, se supone que se trata de una batería de 12 V.

Para obtener los valores correspondientes a las baterías de 24 V, 36 V o 48 V multiplique los valores de la de 12 V por un factor de 2, 3 o 4 respectivamente.

7.3.1. Pantalla de estado de la aplicación VictronConnect

La pantalla de estado muestra el nombre del modelo de cargador solar junto con información del cargador solar en tiempo real.


Red VE Smart

  • La presencia del símbolo de la red VE.Smart VESmart_network_symbol.svg indica que el cargador solar está configurado para la red VE.Smart y recibe datos de temperatura y/o tensión de la batería de la misma.

Solar

  • El indicador solar indica la producción solar con respecto a la máxima producción de salida que el cargador solar puede generar con la tensión de la batería establecida y muestra el valor dinámico en tiempo real de la potencia de salida del conjunto solar.

  • La tensión solar medida en los terminales de solar del cargador solar.

  • La corriente solar que va del conjunto solar al cargador solar.

Batería

  • La tensión de la batería medida en los terminales de la batería del cargador solar.

  • La corriente que va desde el cargador solar dentro o fuera de la batería. Un signo positivo indica que la corriente entra en la batería y uno negativo indica que la corriente se extrae de la batería.

  • El estado de la batería indica la fase de carga de la batería o si hay un control externo activo. Estos son los estados posibles:

    Carga inicial

    Durante esta fase, el cargador solar suministra tanta corriente de carga como le es posible para cargar las baterías rápidamente. Cuando la tensión de la batería alcanza la tensión de absorción predeterminada, el cargador solar activa la fase de absorción.

    Absorción

    Durante esta fase el cargador solar pasa al modo de tensión constante, en el que se aplica una tensión de absorción predeterminada. Cuando la corriente de carga se reduce por debajo de 1A o si ha trascurrido el tiempo de absorción predeterminado, la batería está totalmente cargada y el cargador solar pasa a fase de flotación. Tenga en cuenta que cuando se esté haciendo una ecualización automática, se indicará como absorción.

    Flotación

    Durante esta fase se aplica la tensión de flotación a la batería para mantenerla completamente cargada. Cuando la tensión de la batería cae por debajo de la tensión de flotación durante al menos 1 minuto, se inicia un nuevo ciclo de carga.

    Control externo

    Esto aparecerá cuando otro dispositivo controle el comportamiento de carga del cargador solar, ignorando su algoritmo de carga normal. Por ejemplo, cuando el cargador solar está controlado por un sistema ESS o una batería gestionada.

  • Si el cargador no está cargando aparecerá el mensaje “¿Por qué esta apagado el cargador?”. Al pulsar sobre este mensaje, se abrirá una nueva ventana con más información sobre el motivo por el que el cargador no carga.

Salida de carga

  • El estado de la salida de carga, encendida o apagada.

  • La corriente extraída por cargas como dispositivos electrónicos, luces, frigorífico, etc.

  • La potencia extraída por las cargas.

  • Nota

    Tenga en cuenta que para que la lectura de salida de carga sea fiable, todas las cargas deben conectarse directamente a la salida de carga, incluidos sus terminales negativos. De lo contrario, considere añadir un monitor de baterías que medirá toda la corriente que vaya a la batería o que se extraiga de la misma, incluidas las cargas directamente conectadas a la batería y no solo las de los terminales de salida de carga del cargador solar.

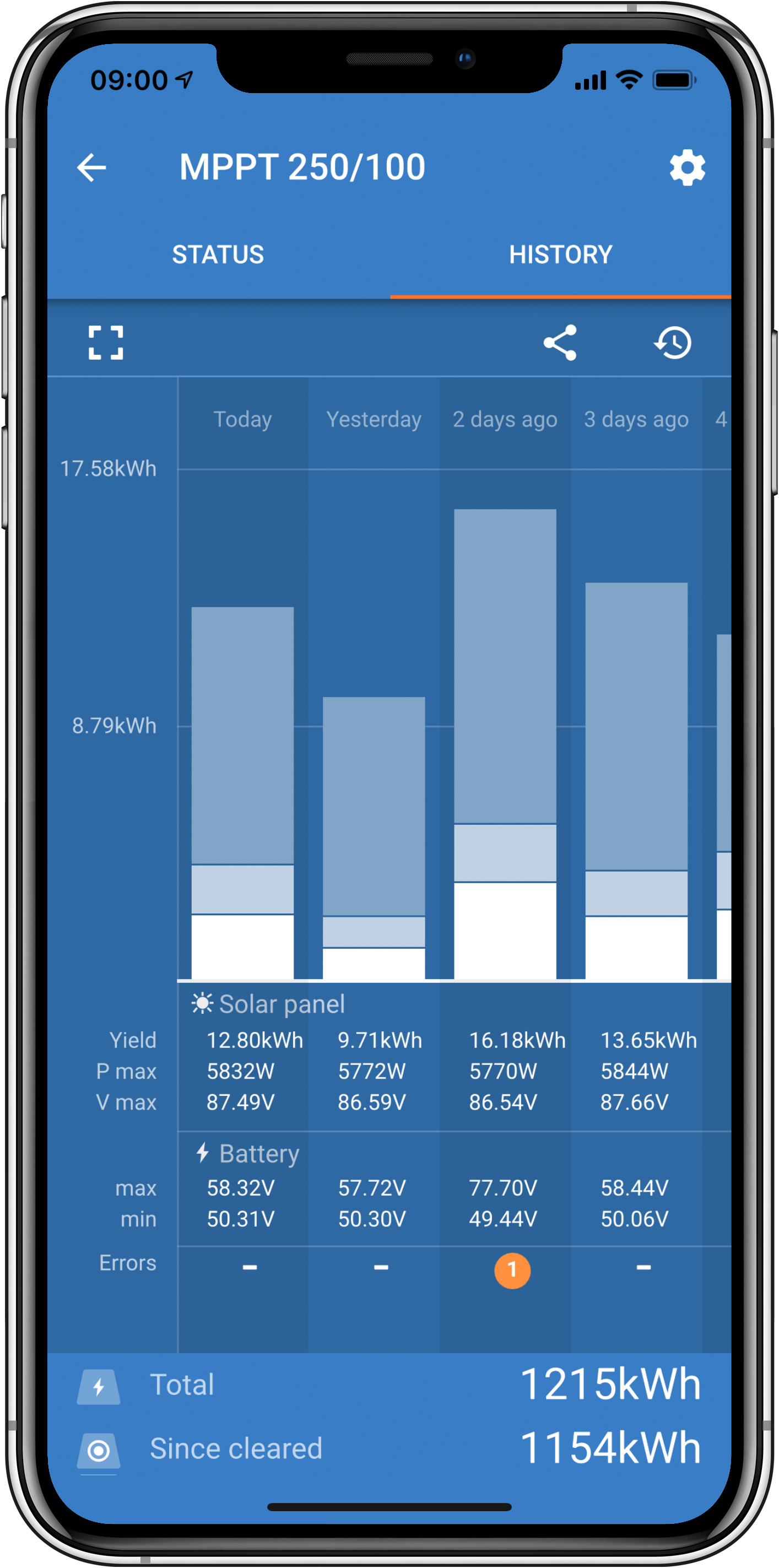

    7.3.2. Pantalla de historial de la aplicación VictronConnect

    La pantalla de historial muestra un resumen de los datos recogidos en los 30 días anteriores. Deslícese a la izquierda o a la derecha de la pantalla para ver cualquiera de los 30 días.


    Para cambiar entre presentación vertical o apaisada pulse sobre el icono del cuadrado fragmentado, Fragmented_square_VictronConnect_closed.svg o Fragmented_square_VictronConnect_open.svg , en la esquina superior izquierda de la pantalla.

    El registro diario muestra:

    • Producción solar: La energía (Wh) convertida para ese día.

    • Pmax solar: La potencia máxima (W) registrada durante el día.

    • Vmax solar: La máxima tensión (V) procedente del conjunto FV durante el día.

    • Máx. y mín. de la batería: La primera cifra muestra la máxima tensión de la batería (Vmax) para el día. La cifra siguiente muestra la mínima tensión de la batería (Vmin) para el día.

    • Errores: Muestra el número diario de errores, si hay alguno. Para obtener más información sobre el error, pulse sobre el punto naranja. Es posible que tenga que deslizar la pantalla de su dispositivo hacia arriba para ver los errores.

    • Vida útil total: Muestra la energía total convertida por la instalación (W, este valor no puede restablecerse).

    • Desde el reinicio: Muestra cuánta energía ha convertido la instalación desde el último reinicio.

    Al pulsar sobre cualquier barra (día) del gráfico se ampliará la información. Se indicará el tiempo y el porcentaje del tiempo de carga total que el cargador solar ha empleado en los estados de carga inicial, absorción y flotación.

    Sugerencia

    Puede usar los tiempos de carga para ver si el conjunto FV está dimensionado de forma adecuada para sus necesidades. Un sistema que no llega nunca a la fase de flotación podría necesitar más paneles. O quizá deban reducirse las cargas.

    El historial puede exportarse como un archivo separado por comas (CSV) pulsando sobre el icono de tres puntos conectados Export_symbol_VictronConnect_network.svg o sobre el de guardar Export_symbol_VictronConnect_save.svg de la esquina superior derecha de la pantalla de historial. El símbolo es distinto dependiendo de la plataforma en la que se use VictronConnect.

    El historial puede reiniciarse pulsando sobre el icono del reloj con una flecha Reset_history_symbol_VictronConnect.svg de la esquina superior derecha de la pantalla de historial.

    7.3.3. Comunicación de errores de la aplicación VictronConnect

    La aplicación VictronConnect indicará los errores activos mientras esté conectada activamente al cargador solar. El error aparecerá en una ventana emergente en la pantalla de estado junto con el número, el nombre y una breve descripción.

    La aplicación VictronConnect también muestra errores históricos. Para ver estos errores, vaya a la pestaña “Historial” y mire en la parte inferior de la columna de cada día. Si hay un error en ese día se indicará con un punto naranja.


    Error activo y error histórico.

    7.4. Monitorización con un dispositivo GX y VRM

    Si el cargador solar está conectado a un dispositivo GX, se podrá acceder a todos sus datos con él. El dispositivo GX también informará de alarmas y fallos del cargador solar.

    Para más información, consulte el manual del dispositivo GX.

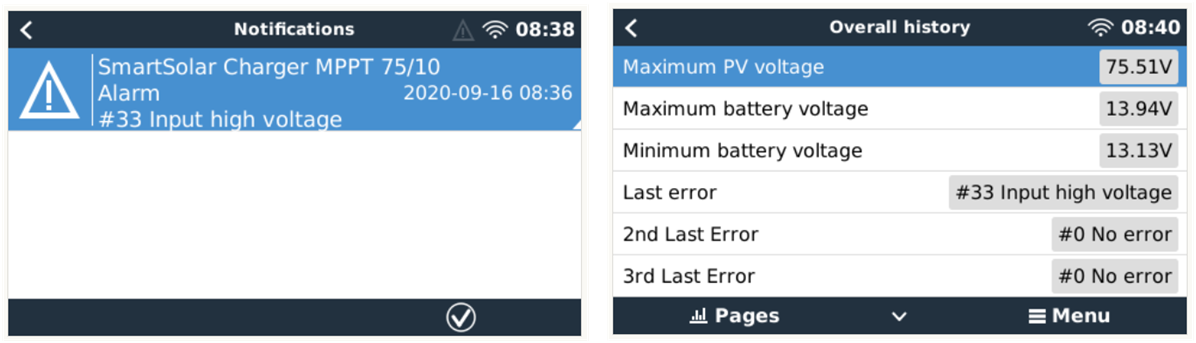

    Un dispositivo GX mostrando una notificación de alarma y errores históricos.

    Si el dispositivo GX está conectado al portal Victron Remote Monitoring (VRM), el cargador solar puede monitorizarse a distancia por internet.

    Se puede acceder a todos los datos, alarmas y errores del cargador solar a través de VRM Portal y sus ajustes pueden modificarse a distancia a través de VRM Portal con la aplicación VictronConnect.

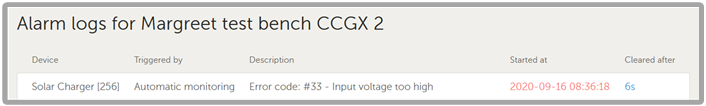

    Registro de alarmas del cargador solar con VRM
