4. Instalare
Avertisment
Intrarea CC (PV) nu este izolată de circuitul bateriei. Prin urmare, PV, bateria și circuitul de control sunt considerate periculoase și nu ar trebui să fie accesibile utilizatorilor.
Atenție
Pentru o încărcare a bateriei compensată de temperatură adecvată, temperatura ambientală a încărcătorului solar și a bateriei trebuie să fie până la 5 °C (9 °F).
Atenție
Conexiunile bateriei și PV trebuie protejate împotriva contactului accidental. Instalați încărcătorul solar într-o carcasă sau instalați WireBox opțional.
4.1. Montare
Montați încărcătorul solar pe un substrat neinflamabil, cu terminalele electrice orientate în jos.
Capitolul Desene dimensionale din acest manual conține desenul cu dimensiuni pentru încărcătorul solar, iar acest desen indică și orificiile de montare.
Asigurați o distanță minimă de 10 cm în jurul încărcătorului solar pentru o răcire optimă.
Montați încărcătorul solar în apropierea bateriei, dar niciodată direct deasupra bateriei. Prin aceasta, preveniți daunele datorate gazelor eliberate de baterie.
Atenție
Evitați diferențele de temperatură ambientală de mai mult de 5 °C între încărcătorul solar și baterie. Aceste diferențe de temperatură pot duce la o încărcare compensată de temperatură incorectă, ceea ce poate reduce durata de viață a bateriei.
Dacă așteptați diferențe mari de temperatură sau condiții extreme de temperatură, utilizați un senzor de temperatură a bateriei direct ca Smart Battery Sense sau un BMV sau SmartShunt, echipat cu un senzor de temperatură.
Dacă utilizați MPPT WireBox opțional:
Fixați baza din oțel WireBox pe încărcătorul solar înainte să îl montați în poziția finală.
Pentru instrucțiuni complete de montare, consultați ghidul de instalare rapidă MPPT WireBox Tr.
4.2. Bateria
Alimentarea bateriei trebuie protejată printr-o siguranță conform tabelului de mai jos.
Tipul încărcătorului solar | Clasificarea siguranței bateriei minimă | Clasificarea siguranței bateriei maximă |
|---|---|---|
MPPT 100/30 | 35 A | 40 A |
MPPT 100/50 | 55 A | 70 A |
Notă
În Canada, siguranța bateriei trebuie să respecte standardele C22.2.
Notă
Instalarea bateriei trebuie efectuată conform normelor locale privind acumulatorii. În Canada, acesta este Codul electric canadian, Partea I.
Notă
Utilizați un cablu de cupru flexibil c multiple pentru conexiunile bateriei. Consultați și capitolul Măsuri de siguranță privind cablarea.
4.3. Sistem PV
Încărcătorul solar poate fi folosit cu o configurație PV care îndeplinește cele două condiții următoare:
Tensiunea PV maximă în circuit deschis nu poate depăși 100 V.
Tensiunea PV nominală ar trebui să fie cu cel puțin 5 V mai ridicată decât tensiunea bateriei.
Sistemul PV poate fi format din panouri mono sau poli-cristaline.
Panourile solare sunt conectate în serie, în paralel sau în serie/paralel. Mai jos, vedeți exemple cu aceste configurații.
 |
Exemple de sisteme de panouri solare în serie, paralele și în serie/paralele.
Pentru sprijin în calculul dimensiunii configurării sistemului PV, folosiți calculatorul de măsurare MPPT. Alternativ, folosiți una dintre aceste configurații de sistem PV:
Exemplu sistem PV, baterie 24 V cu încărcător solar 100 V.
Număr minim de celule în serie: 72 (2 panouri x 12 V în serie sau 1 panou x 24 V).
Maxim: 144 celule (4x panouri de 12 V în serie).
Important
Asigurați mijloace pentru deconectarea tuturor conductorilor purtători de curent ai unei surse de alimentare fotovoltaică de la toți ceilalți conductori dintr-o clădire sau altă structură.
Atenție: în momentul în care calculați numărul de panouri care pot fi utilizate în serie, asigurați-vă că luați în calcul tensiunea în circuit deschis (Voc) și coeficientul de temperatură. La temperaturi ambientale sub 25 °C, Voc-ul va fi mai mare.
Un comutator, disjunctor, sau alt dispozitiv, cu CA sau CC, nu trebuie instalat într-un conductor împământat dacă operarea acelui comutator, disjunctor, sau alt dispozitiv scoate conductorul împământat din starea de împământare în timp ce sistemul rămâne alimentat.
Nu utilizați panouri solare cu optimizatoare. În cel mai rău caz, utilizarea optimizatoarelor va cauza daune ireparabile la încărcătorul solar.
Utilizați un cablu de cupru flexibil cu fire multiple pentru conexiunile cu șurub . Consultați capitolul Măsuri de siguranță privind cablarea.
4.4. Împământare
Împământarea bateriei
Încărcătorul solar poate fi instalat într-un sistem împământat pozitiv sau negativ.
Aplicați o singură conexiune de împământare, preferabil în apropierea bateriei, pentru a împiedica problemele de sistem sau buclele la sol.
Împământarea șasiului (numai pentru modelul 30A)
Este permis un traiect de împământare separat pentru șasiu, deoarece acesta este izolat de terminalele pozitiv și negativ.
Împământarea sistemului PV
Pozitivul și negativul sistemului PV nu trebuie împământate.
Împământați carcasa panourilor fotovoltaice pentru a reduce impactul descărcării fulgerelor.
Nu conectați încărcătorul solar la un sistem PV împământat. Este permisă numai conexiunea cu împământare, iar aceasta trebuie să se afle în apropierea bateriei.
Detectarea punerii la pământ
Încărcătorul solar nu are protecție internă împotriva punerii la pământ.
Codul național de electricitate din SUA (NEC) necesită utilizarea unui dispozitiv extern de protecție împotriva curenților de fugă (GFPD).
Sistemul electric negativ trebuie legat printr-un GFPD la pământ într-o singură (și doar o singură) locație.
Avertisment
Când se indică o punere la pământ, bornele bateriei și circuitele conectate pot să nu mai fie împământate și periculoase.

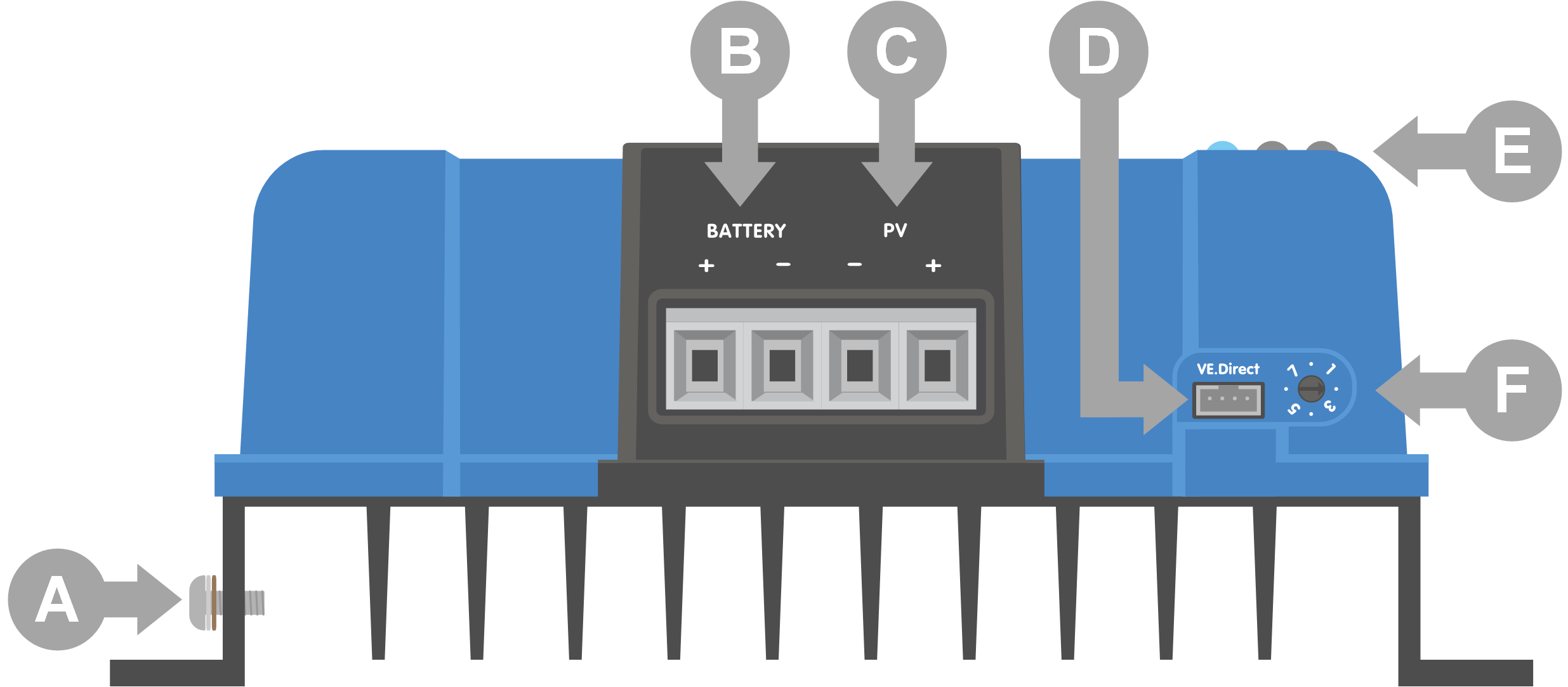

4.5. Prezentare conexiune
 | ||||||||||||||
|
4.6. Conexiuni electrice
Avertisment
AVERTISMENT: Verificați polaritatea înainte de a conecta bateria și tensiunea fotovoltaică.
AVERTISMENT: Urmați procedura corectă de instalare descrisă în acest capitol.
IMPORTANT: Strângeți cuplul bateriei și conexiunile fotovoltaice la 1.6Nm.
Ordinea de conectare a conexiunii electrice:
Conectați bateria: lăsați încărcătorul solar să recunoască automat tensiunea sistemului (așteptați 10 secunde).
Se recomandă verificarea tensiunii sistemului: utilizați VictronConnect sau un afișaj extern de control.
Conectați PV.
Dacă este cazul, conectați portul VE.Direct.
Ordinea corectă de conectare este necesară pentru a permite configurarea corectă a detectării automate a tensiunii sistemului. Este permisă conectarea fotovoltaică mai întâi doar atunci când tensiunea sistemului este configurată manual înainte de conectarea bateriei. Nerespectarea procedurilor corecte poate dezactiva sau deteriora încărcătorul și/sau instalația.

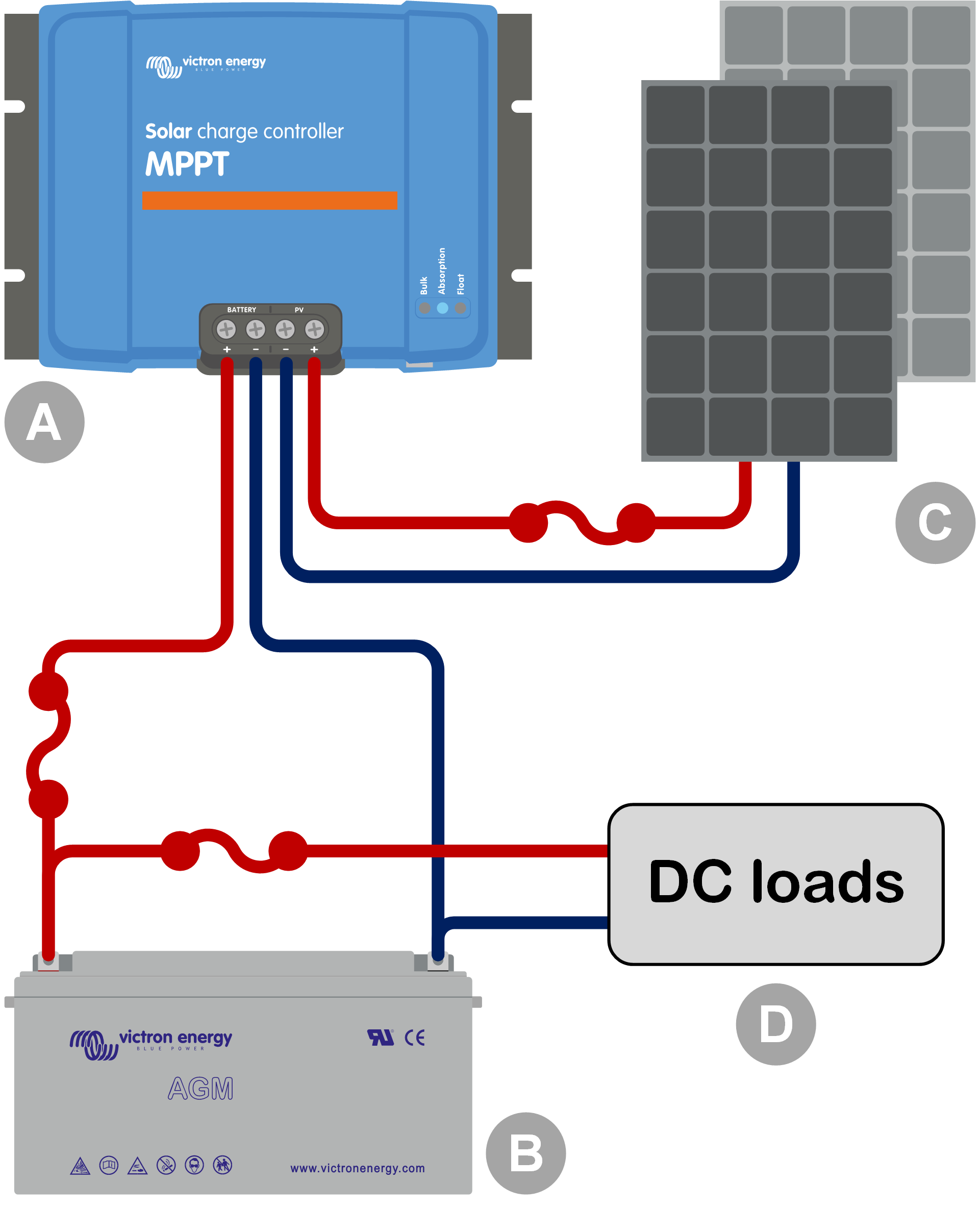

Vedeți mai jos imaginea cu modul de realizare a conexiunilor electrice de bază:
| ||||||||||||||
| ||||||||||||||
4.7. Conectarea afișajului MPPT Control
Conectați afișajul MPPT Control (opțional) la portul VE.Direct al încărcătorului solar, folosind un cablu VE.Direct.
Cablul VE.Direct este disponibil într-o varietate de lungimi și nu este inclus cu afișajul de control MPPT. Rețineți că nu se poate extinde cablul VE.Direct, lungimea maximă nu poate depăși 10 metri.
Pentru mai multe informații, consultați Manualul de control MPPT.

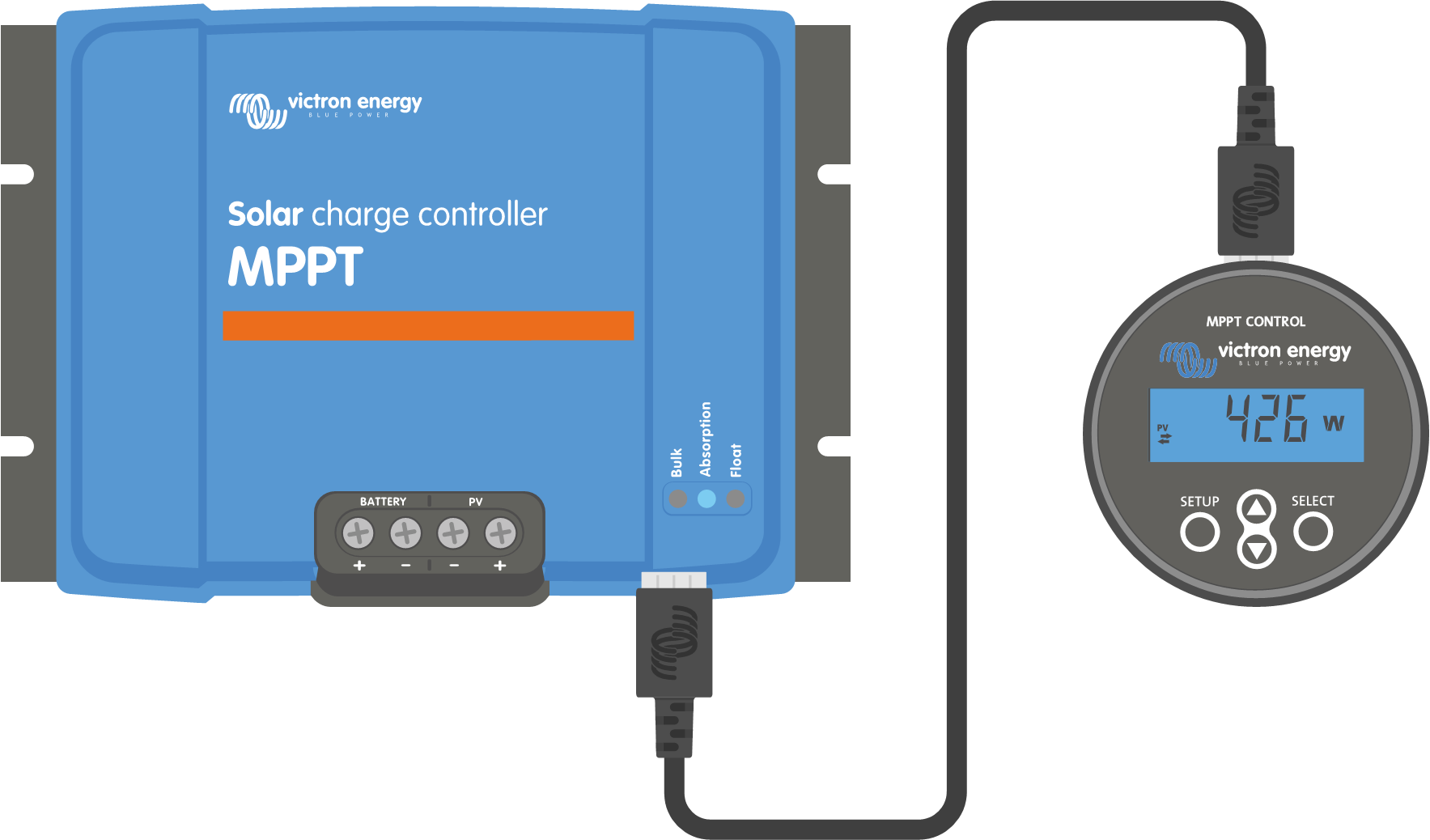

Conectați afișajul la încărcătorul solar printr-un cablul VE.Direct
