VE.Bus Smart dongle

2. Installation

I detta avsnitt:

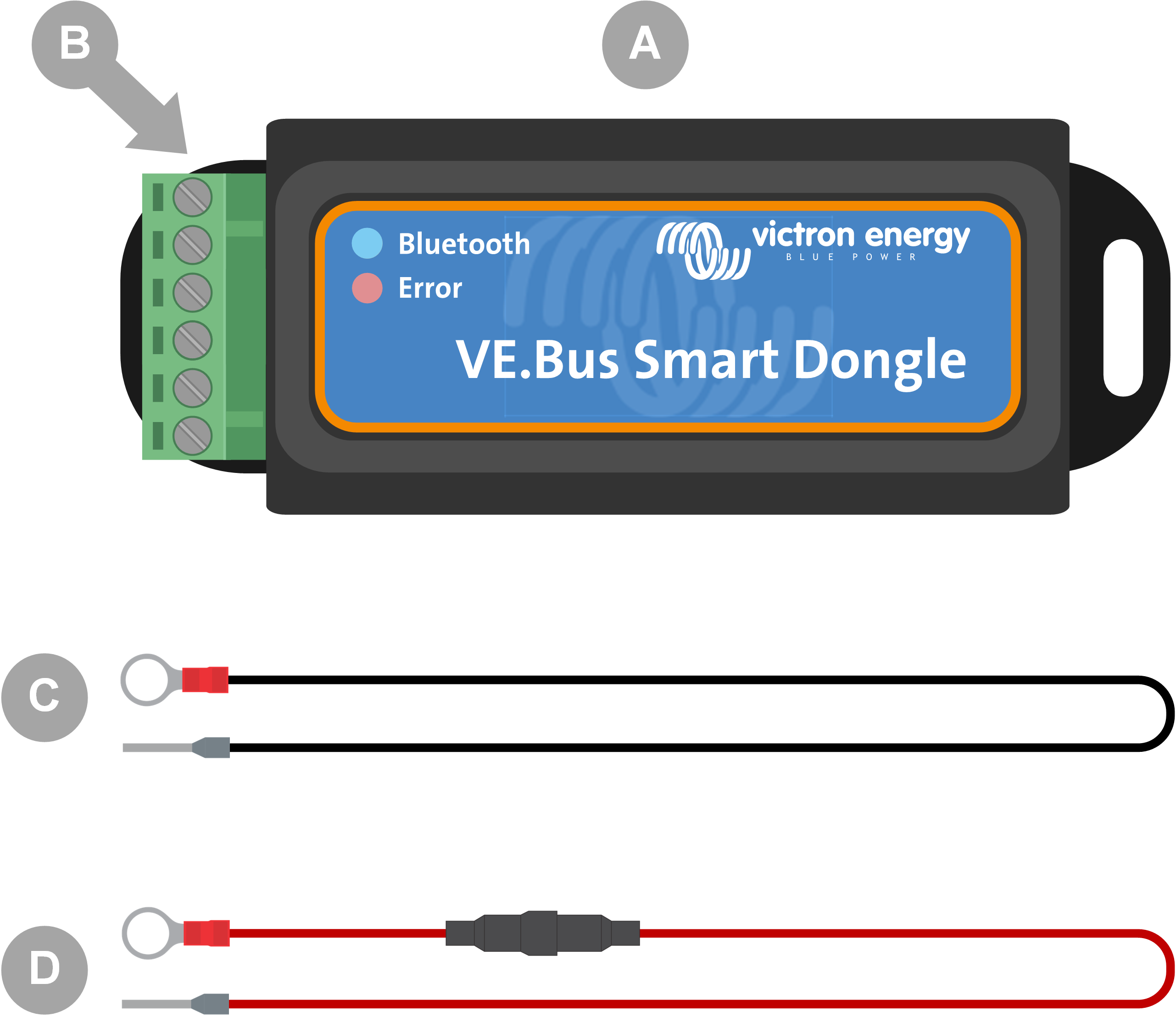

2.1. Förpackningen innehåller:

  1. VE.Bus Smart dongle.

  2. Borttagbara terminalblock med skruvterminaler.

  3. Svart batterianslutningskabel (-) med 10 mm ögleterminal.

  4. Röd batterianslutningskabel (+) med 10 mm ögleterminal och inbyggd säkring.

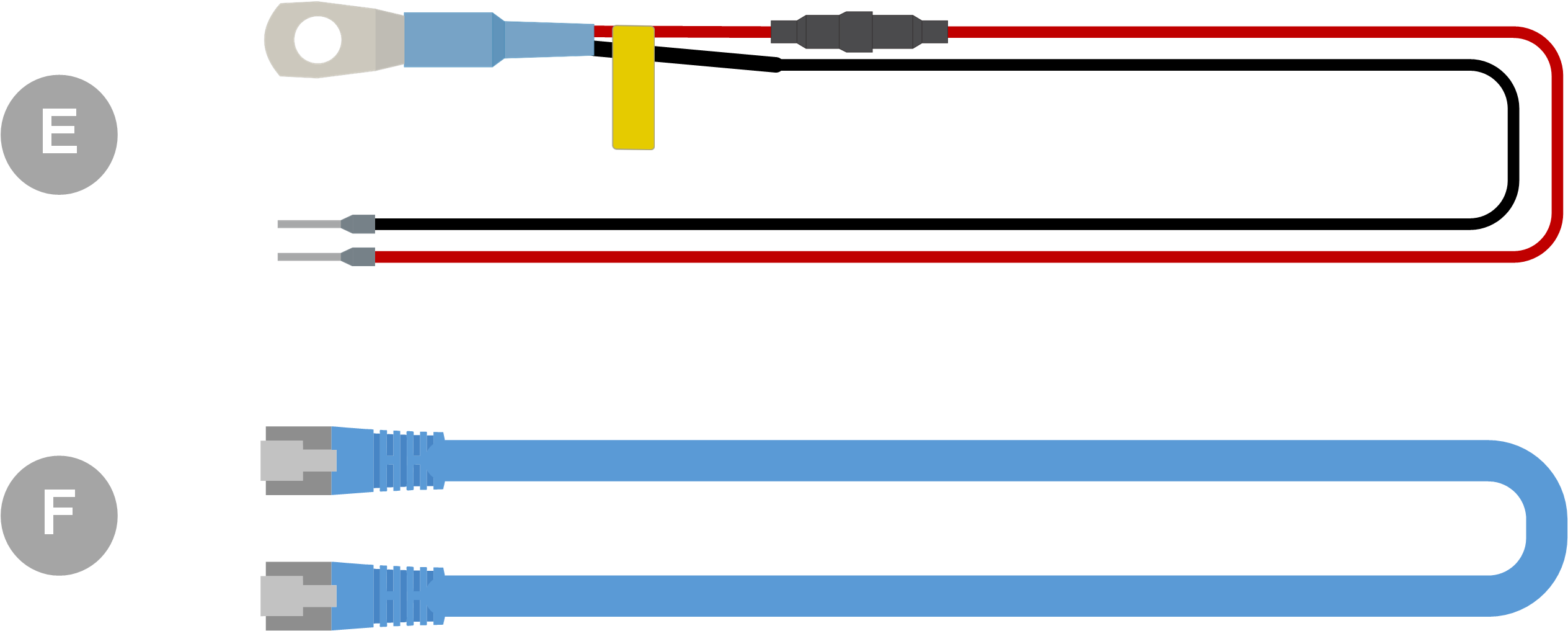

Förpackningen innehåller inte:

  1. Temperatursensor för BMV-712 Smart och BMV-702. Den här temperatursensorn kan användas som valfri extern temperatursensor. Observera att temperatursensorn skickas med etiketten ”AKTAS”. Endast BMV 702! Den varningen kan ignoreras för användning med VE.Bus Smart dongle.

  2. UTP RJ45-kabel. Den här kabeln krävs för att ansluta VE.Bus Smart donglen till växelriktare/laddare eller växelriktaren. Denna kabel måste införskaffas separat.

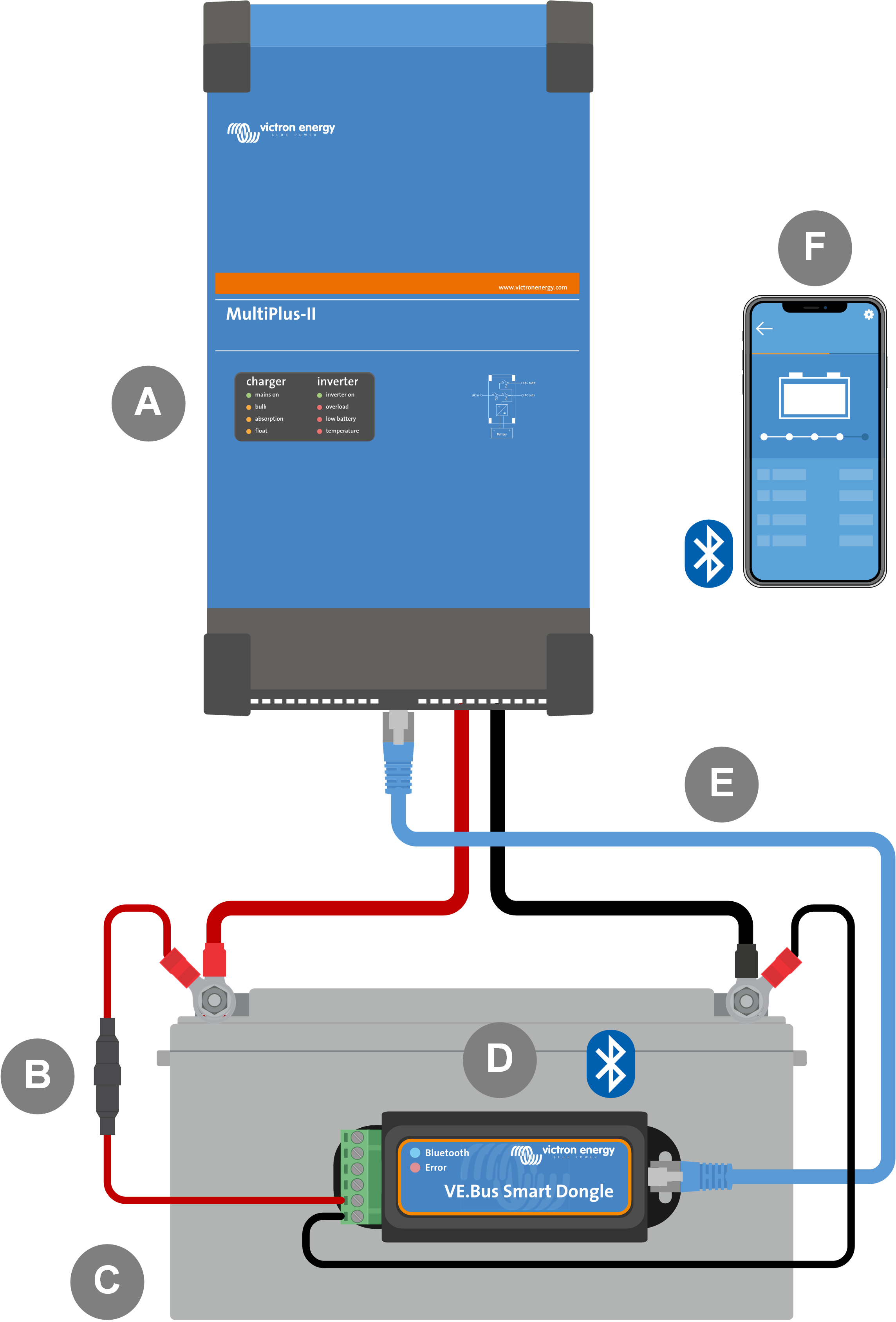

2.2. Installation utan extern batterisensor

Detta är standardinstallationen där donglens interna temperatursensor används.

  1. Ta bort det anslutna terminalblocket från donglen.

  2. Anslut den röda strömkabeln till terminalen B+ på terminalblocket.

  3. Anslut den svarta strömkabeln till terminalen B- på terminalblocket.

  4. Koppla ögleterminalen på den svarta strömkabeln till batteriets negativa pol.

  5. Koppla ögleterminalen på den röda strömkabeln till batteriets positiva pol.

  6. För mätning av batteritemperatur ska donglen monteras ovanpå eller på sidan av batteriet genom att använda donglens självhäftande montering. Om en mätning av batteritemperaturen inte behövs kan donglen monteras nära batteriet genom att använda den självhäftande monteringen eller skruvar.

  7. Koppla in terminalblocket i donglen.

  8. Anslut donglens Rj45-terminal till växelriktare/laddarens Rj45-terminal genom att använda en RJ45 UTP-kabel.


ID

Beskrivning

A

Växelriktare/laddare eller växelriktare med VE.Bus-port.

B

Säkring.

C

Batteri.

D

VE.Bus Smart dongle fäst på batteriets hölje.

E

RJ45 UTP-kabel.

F

Smarttelefon som kommunicerar via appen VictronConnect och Bluetooth med VE.Bus Smart dongle.

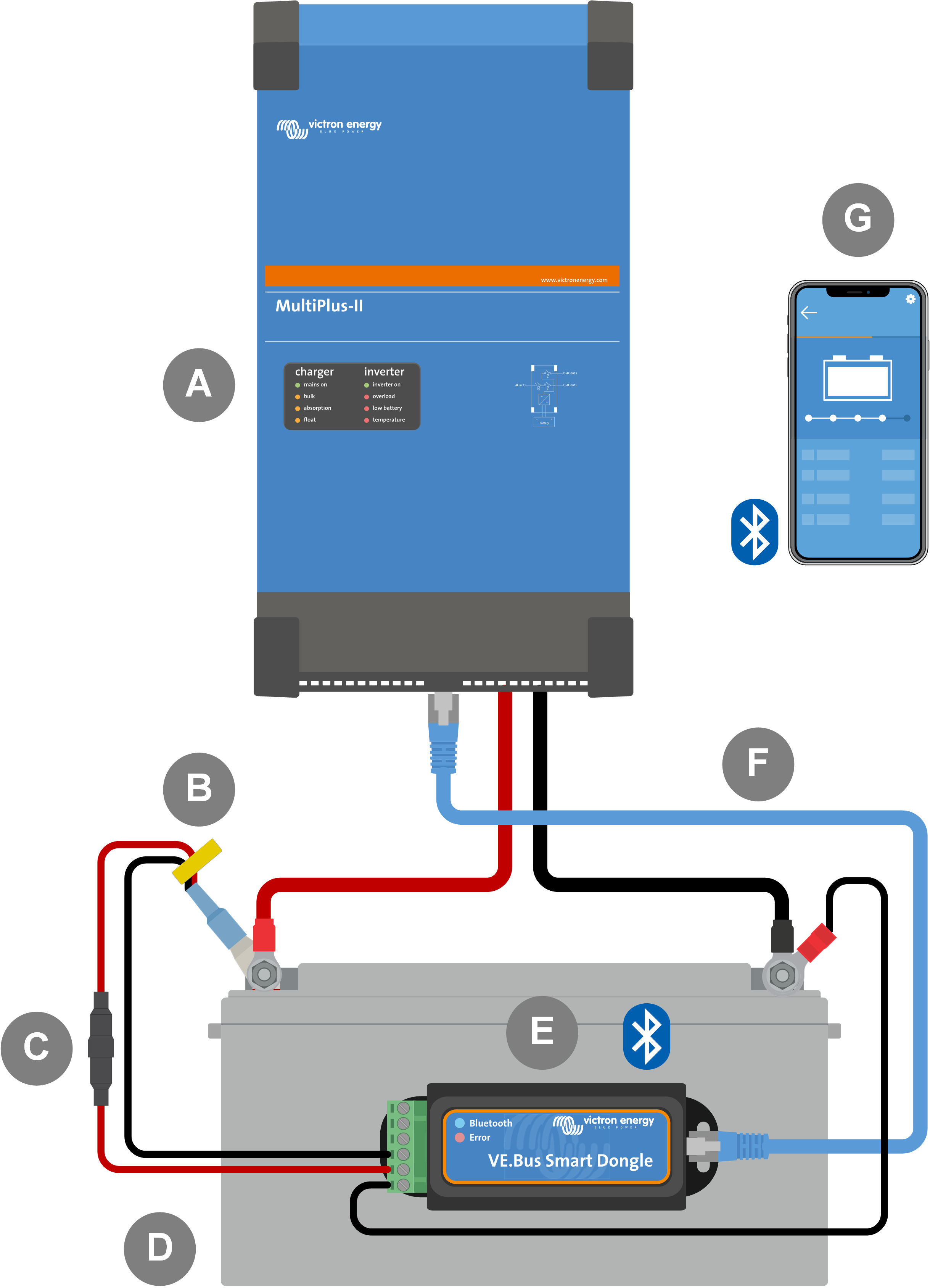

2.3. Installation med en extern batterisensor

Detta är en valfri installationsmed där en extern temperatursensor används istället för donglen interna temperatursensor.

Den här installationen kräver en Temperatursensor för BMV-712 Smart och BMV-702. Observera att den här temperatursensorn är annorlunda än den som medföljer växelriktare/laddaren. Det måste införskaffas separat.

Observera att den röda strömkabeln som medföljer dongle inte används i den här installationen. Den röda strömkabeln ersätts av temperatursensorns röda kabel.

  1. Ta bort det anslutna terminalblocket från donglen.

  2. Anslut temperatursensorns röda kabel till terminalen B+ på terminalblocket.

  3. Anslut temperatursensorns svarta kabel till terminalen T- på terminalblocket.

  4. Anslut den svarta strömkabeln till terminalen B- på terminalblocket.

  5. Koppla ögleterminalen på den svarta strömkabeln till batteriets negativa pol.

  6. Koppla temperatursensorns ögleterminal till batteriets positiva pol.

  7. Montera donglen på batteriet med donglens självhäftande montering eller montera den nära batteriet genom att använda skruvar eller den självhäftande monteringen.

  8. Koppla in terminalblocket i donglen.

  9. Anslut donglens Rj45-terminal till växelriktare/laddarens Rj45-terminal genom att använda en RJ45 UTP-kabel.


ID

Beskrivning

A

Växelriktare/laddare eller växelriktare med VE.Bus-port.

B

Temperatursensor för BMV-712 Smart och BMV-702

C

Säkring.

D

Batteri.

E

VE.Bus Smart dongle fäst på batteriets hölje.

F

RJ45 UTP-kabel.

G

Smarttelefon som kommunicerar via appen VictronConnect och Bluetooth med VE.Bus Smart dongle.

2.4. Uppdatering av fast programvara

Innan du använder donglen måste du säkerställa att dess fasta programvara, växelriktare/laddarens fasta programvara och versionen av appen VictronConnect är uppdaterade.

  • Uppdatera växelriktare/laddare till den senaste fasta programvaruversionen. Observera att det måste vara minst version xxxx415 eller högre (eller version xxxx419 eller högre för full funktionalitet).

  • Säkerställ att du använder den senaste versionen av appen VictronConnect.

  • Uppdatera donglens fasta programvaruversion. Gör detta genom att ansluta till den via appen VictronConnect. Vid den första anslutningen kommer appen VictronConnect mest troligt att ange att den fasta programvaran måste uppdateras. Följ anvisningarna i appen VictronConnect för att uppdatera donglen.

  • För att utföra en manuell uppdatering av den fasta programvaran eller kontrollera om donglen har den senaste versionen kan du gå till sidan för produktinställningar via kugghjulssymbolen Setting_cog_symbol_VictronConnect.svg i det över högra hörnet och sen klicka på symbolen med tre punkter Menu_3-dot_symbol_VictronConnect.svgi det övre högra hörnet på inställningssidan och välja ”produktinfo”.

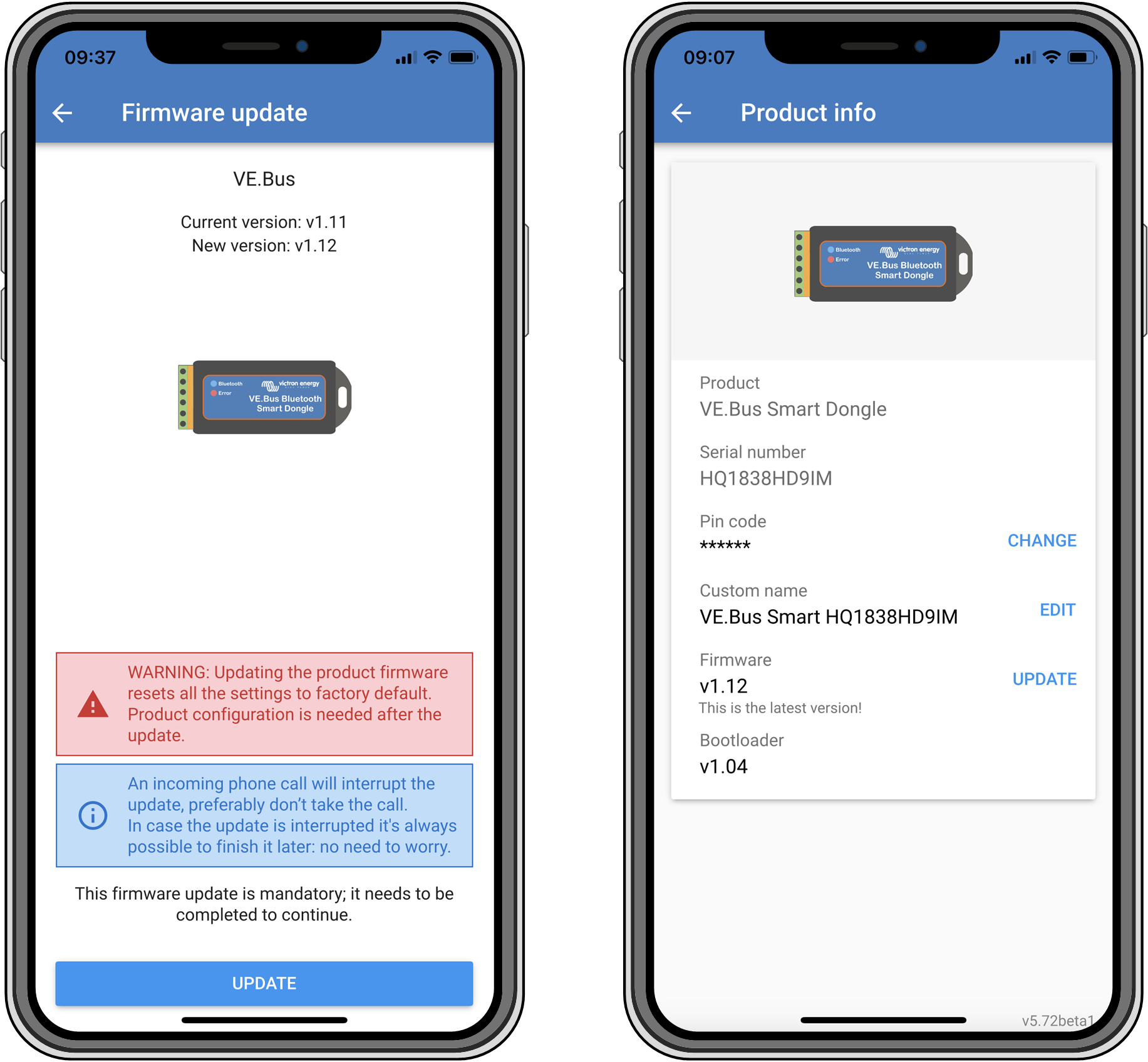

Uppdatering av fast programvara för VictronConnect och produktinformationsskärmar.

2.5. VE.Smart Networking

Donglen stödjer VE.Smart Networking. När donglen är en del av VE.Smart Networking kan den överföra data om batteritemperatur och batterispänning till nätverket.

Gå till donglens inställningssida i VictronConnect genom att klicka på kugghjulssymbolen Setting_cog_symbol_VictronConnect.svg i det övre högra hörnet för att lägga till eller ställa in VE.Smart Networking. Välj ”VE.Smart Networking” på inställningssidan. Du har två val: skapa ett nytt nätverk eller gå med i ett befintligt.

När donglen är en del av VE.Smart Networking anges detta med en VESmart_network_symbol.svg symbol på donglens översiktssida i VictronConnect. Se den orangea cirkeln i bilden till höger nedan. När du klickar på symbolen kan du kontrollera om donglen sänder till nätverket och vilken typ av data den skickar.

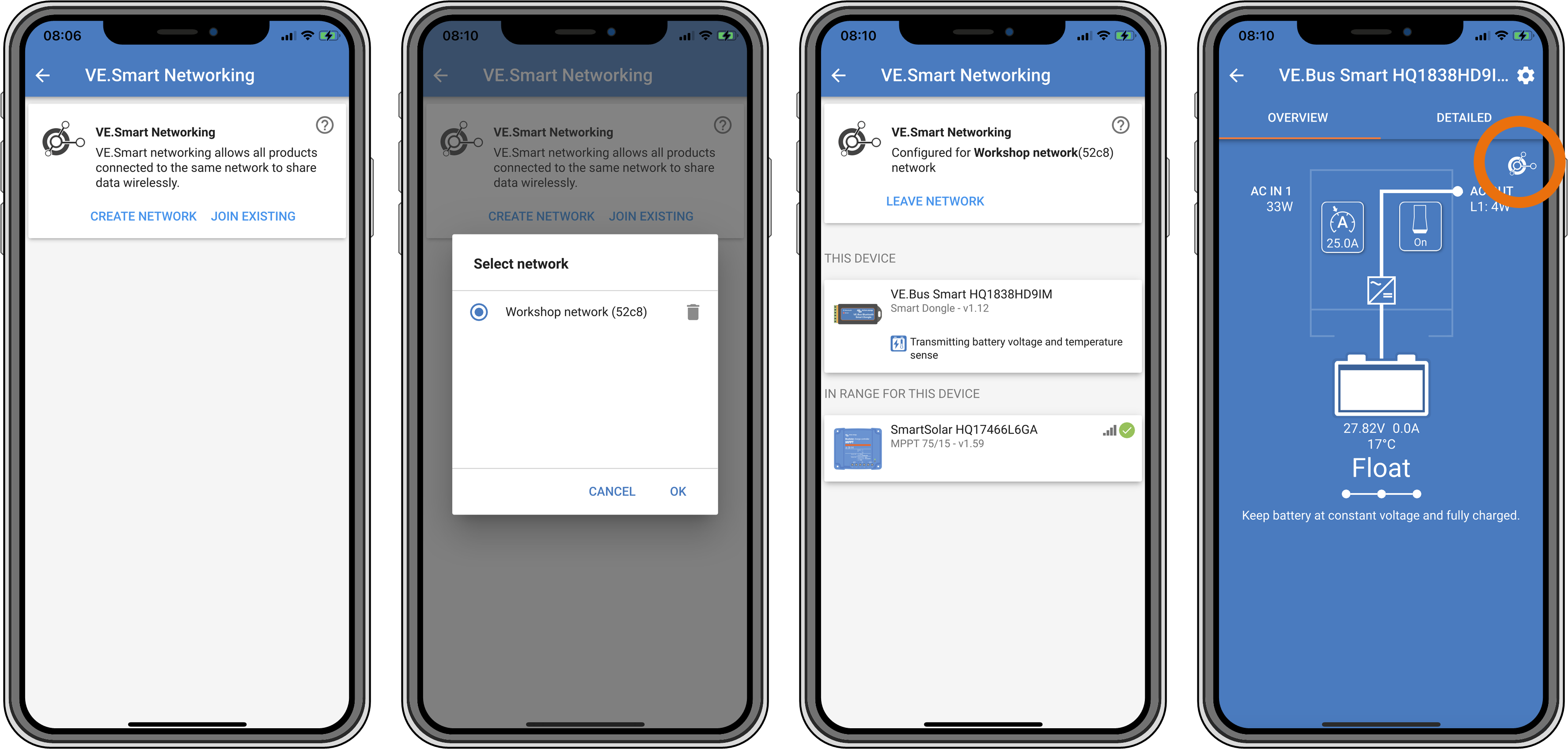

Skärmar för VictronConnect VE.Smart networking.

Notera

Se även VE.Smart Networking-manualen för mer information om nätet VE.Smart Networking.
