Cabo de saída digital VE.Direct TX

1. Introdução

Nesta secção:

O cabo de saída digital VE.Direct TX pode ser utilizado em combinação com o carregador solar MPPT SmartSolar ou BlueSolar. É compatível com as seguintes aplicações:

  • Iluminação solar:

Acionar um controlador LED para regular a intensidade luminosa e reduzir o consumo de energia.

  • Saída de carga virtual:

Acionar um BatteryProtect ou relé para criar uma saída de carga nos carregadores solares sem esta saída.

  • Medidor de energia:

Enviar um impulso a um medidor de energia sempre que 0,01 kWh de energia solar tiver sido gerado.

O cabo deve ser instalado entre a porta VE.Direct do carregador solar e um controlador LED, BatteryProtect ou medidor de energia.

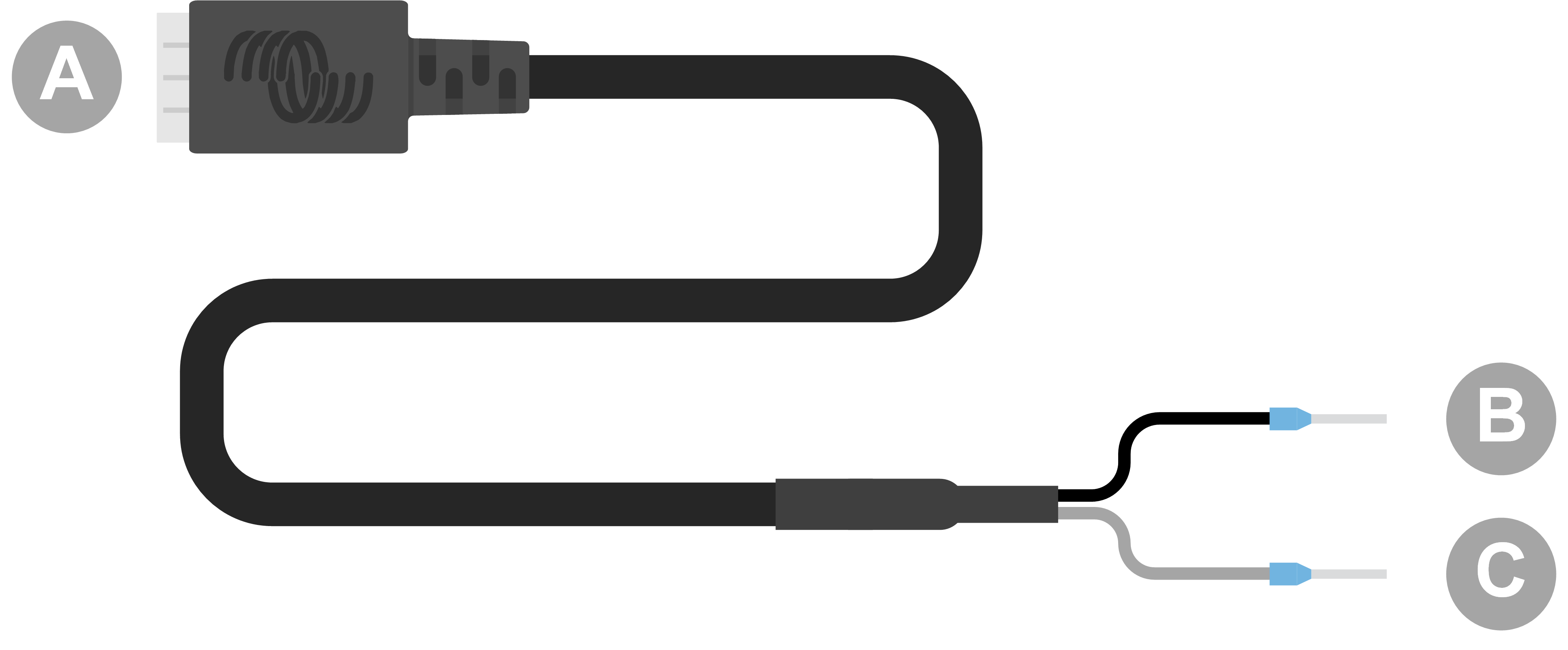

ID

Descrição

A

Conector VE.Direct

B

Terminal de terra

C

Terminal TX

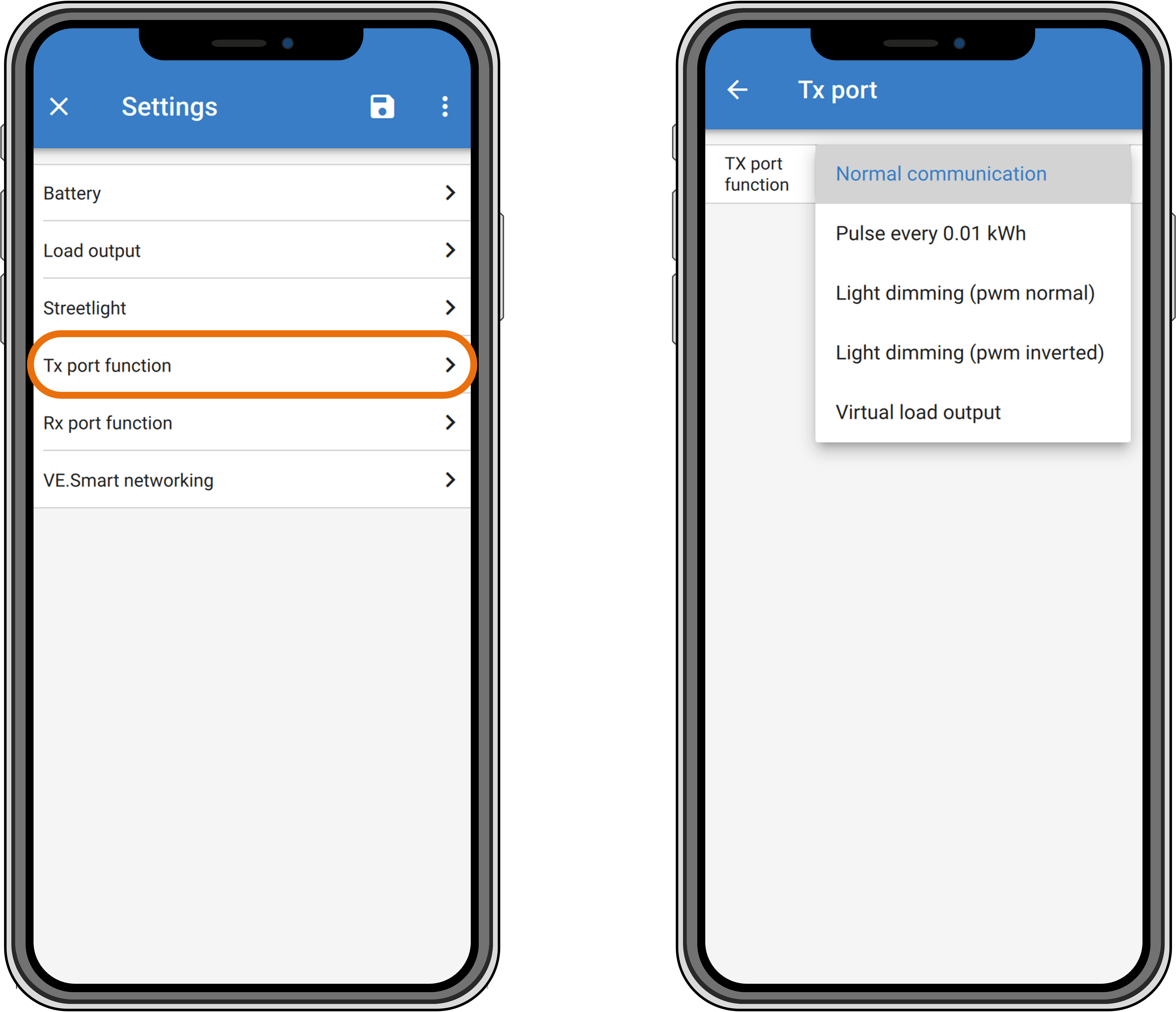

A porta TX pode ser configurada nas definições do carregador solar através da aplicação VictronConnect.

Para obter mais informação sobre as várias definições da porta TX, consulte a secção respetiva no manual do carregador solar aplicável.


Nota

Tenha em atenção que o cabo não pode ser utilizado nos seguintes modelos de carregador solar mais antigos (em fim de vida útil), porque estes modelos não recebem alimentação noturna:

  • SCC010030200 - BlueSolar MPPT 100/30. Utilize o substituto, SCC020030200, em alternativa.

  • SCC010050000 - BlueSolar MPPT 75/50. Utilize o substituto, SCC020050200, em alternativa.

  • SCC010050200 - BlueSolar MPPT 100/50. Utilize o substituto, SCC020050200, em alternativa.

  • SCC010035000 - BlueSolar MPPT 150/35. Utilize o substituto, SCC020035000, em alternativa.
