3. Installation
3.1. Lieferumfang
BMV-700 Hauptgerät zusammen mit Befestigungshülse. |
| |
500-A-Shunt |
| |
1,5 m langes rotes Kabel mit 1 A-Sicherung. |
| |
10 m langes RJ12 UTP-Kabel. |
| |
Quadratische Frontplatte mit Befestigungsflansch. |
| |
Beutel mit 4 kleinen Schrauben. |
| |
Schnellinstallationsanleitung. |
| |
Ersatzaufkleber mit der Seriennummer. |
|
3.2. Montage des Shunt
Der Shunt hat die Schutzart IP21; dass bedeutet, dass der Shunt nicht wasserdicht ist und an einem trockenen Ort montiert werden muss.
Der Shunt hat zwei 5,5-mm-Löcher für Montagezwecke, die sich in der Unterseite des Shunts befinden. Die Löcher können verwendet werden, um den Shunt auf eine harte Oberfläche zu schrauben oder zu verschrauben (Schrauben sind nicht im Lieferumfang enthalten).
Die genaue Lage der Montagebohrungen entnehmen Sie der Maßzeichnung im Anhang dieses Handbuchs.
 |
Draufsicht Shunt mit Darstellung der Montagebohrungen und Seitenansicht Shunt mit Darstellung der Montagemethode.
3.3. Montage des Hauptgeräts
Das Hauptgerät kann auf verschiedene Arten montiert werden:
Als Paneelmontage, wobei das Hauptgerät auf der Rückseite des Paneels befestigt wird.
Als Paneelmontage, wobei das Hauptgerät auf der Vorderseite des Paneels befestigt wird.
Als Wandmontage, wobei ein optionales Wandmontagegehäuse verwendet wird.
Montagemethode A.
Montagemethode B.
Montagemethode C.
Anmerkung
Die vollständigen Installationshinweise für die Wandmontage finden Sie in den Handbüchern zur Wandmontage auf den Produktseiten Gehäuse zur Wandmontage für BMV oder MPPT Control oder Gehäuse zur Wandmontage für BMV und Color Control GX.

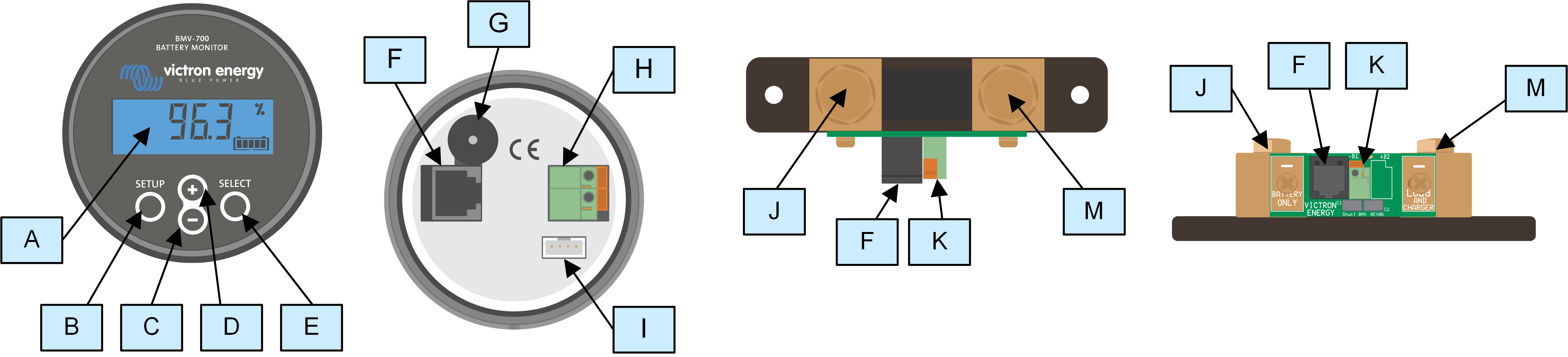

3.4. Übersicht Anschlüsse
# | Bezeichnung | Anschlusstyp |
|---|---|---|
A | Display | - |
B | Setup-Taste | - |
C | Runter-Taste | - |
D | Hoch-Taste | - |
E | Auswahltaste | - |
F | RJ12-Anschlussbuchse | RJ2-Klemme |
G | Akustischer Alarm | - |
H | Anschlussbuchse für programmierbare Relais | Push-Steckverbinder |
I | VE.Direct-Anschlussbuchse | VE.Direct-Klemme |
J | Negativer Batterieanschluss | M10-Schraube |
K | Positiver Batterieanschluss | Push-Steckverbinder |
M | Negativer Lastanschluss | M10-Schraube |
3.5. Grundlegende elektrische Verbindungen
Vorgehensweise zum Anschluss:
Schließen Sie den Minuspol der Batterie an den M10-Bolzen an der Seite „BATTERY ONLY“ des Shunts an. Ziehen Sie die Schraube des Shunts mit einem maximalen Drehmoment von 21 Nm an.
Beachten Sie, dass auf dieser Seite des Shunts oder am Minuspol der Batterie keine weiteren Anschlüsse vorhanden sein dürfen. Alle hier angeschlossenen Lasten oder Ladegeräte werden bei der Berechnung des Ladezustands der Batterie nicht berücksichtigt.
Schließen Sie den Minuspol des elektrischen Systems an die M10-Schraube auf der Seite „LOAD AND CHARGER“ des Shunts an. Ziehen Sie die Schraube des Shunts mit einem maximalen Drehmoment von 21 Nm an. Stellen Sie sicher, dass der Minuspol aller Gleichstromlasten, Wechselrichter, Batterieladegeräte, Solarladegeräte und anderer Ladequellen „nach“ dem Shunt angeschlossen wird.
Schließen Sie den Aderendhülsenstift des roten Kabels mit der Sicherung an den Shunt an, indem Sie den Stift in die „+B1“-Klemme drücken.
Verbinden Sie die M10-Ösenklemme des roten Kabels mit der Sicherung mit dem Pluspol der Batterie.
Schließen Sie den Shunt mit dem RJ12-Kabel an das Hauptgerät an. Stecken Sie eine Seite des RJ12-Kabels in die RJ12-Klemme des Shunts und die andere Seite des Kabels in die RJ12-Klemme auf der Rückseite des Hauptgeräts.
Der Batteriemonitor ist nun eingeschaltet. Das Display ist aktiv
Um voll funktionsfähig zu sein, muss der Batteriemonitor konfiguriert werden; siehe das Kapitel Konfiguration.
 |
Grundlegende Installation eines Batteriemonitors.
3.6. Programmierbares Relais
Der Batteriemonitor ist mit einem programmierbaren Relais ausgestattet. Dieses Relais kann als Alarm-Relais, zum Starten eines Generators und mehr verwendet werden. Für weitere Informationen zu den verschiedenen Relaismodi und zur Konfiguration des Relais siehe Kapitel Relaiseinstellungen.
Ein Anwendungsbeispiel für das Relais ist das Starten eines Generators, wenn der Ladezustand der Batterien zu weit gesunken ist, und das Anhalten des Generators, wenn die Batterien wieder aufgeladen sind.
Standardmäßig ist das Relais so eingestellt, dass es anzieht, wenn der Ladezustand der Batterie unter 50 % fällt, und dass es nicht mehr anzieht, wenn der Ladezustand der Batterie auf 90 % angestiegen ist. Das Relais kann jedoch so konfiguriert werden, dass es auch bei anderen Bedingungen, wie der Batteriespannung, auslöst.
Das Relais verfügt über 2 Kontakte: Schaltausgang und Schließer, die sich auf der Rückseite des Hauptgeräts befinden.
Wenn der Relaiskontakt geöffnet ist, ist die Spule nicht angezogen; es besteht kein Kontakt zwischen dem Schaltausgang und dem Schließer. Wenn das Relais angezogen ist, schließt das Relais, und der Kontakt zwischen dem Schaltausgang und dem Schließer wird hergestellt. Die Relais-Funktion lässt sich umkehren: nicht angezogen wird zu angezogen und umgekehrt. Siehe Einstellung Invert relay (Relais umkehren).

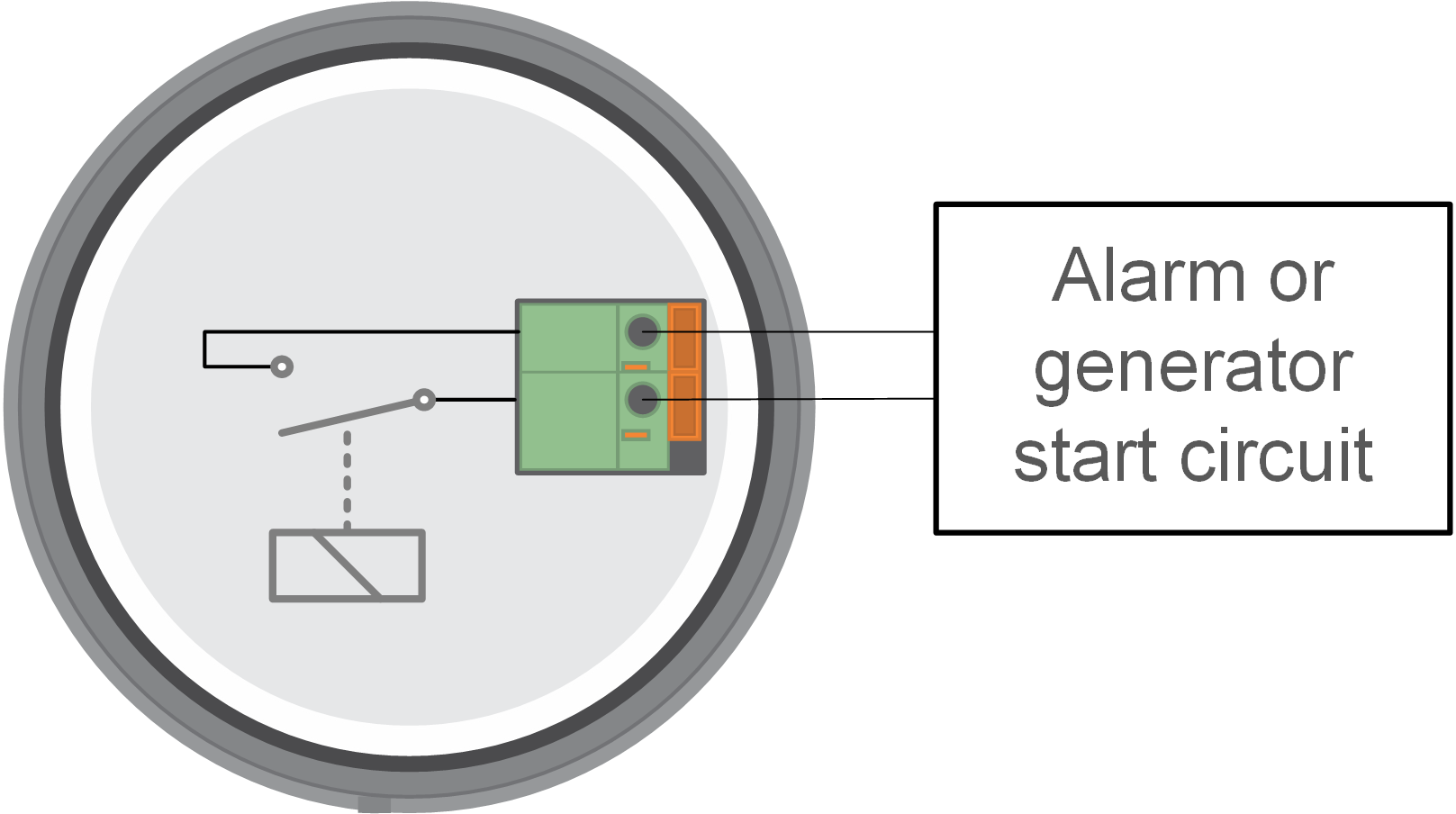

Das interne Verdrahtungsdiagramm des Batteriemonitors mit dem Relais in einem nicht angezogenen Zustand, das an einen externen Alarm- oder Generatorstartkreis angeschlossen ist.
3.7. Verwendung alternativer Shunts
Der Batteriemonitor wird mit einem Shunt von 500 A, 50 mV geliefert. Dieser Shunt ist für die meisten Anwendungen geeignet. Ein größerer Shunt ist jedoch erforderlich, wenn Systemströme von mehr als 500 A zu erwarten sind.
Der Batteriemonitor kann für den Betrieb mit einer Vielzahl verschiedener Shunts konfiguriert werden. Es können Shunts von bis zu 9999 A und bis zu 75 mV verwendet werden. Eine Auswahl an größeren Shunts, d. h. 1000 A, 2000 A oder 6000 A, finden Sie auf unserer Shunt-Produktseite.
Falls ein anderer Shunt als der mit dem Batteriemonitor mitgelieferte verwendet werden soll, bitte folgendermaßen vorgehen:
Schrauben Sie die Platine vom Shunt ab.
Montieren Sie die Platine auf den neuen Shunt und stellen Sie sicher, dass ein guter elektrischer Kontakt zwischen der Platine und dem Shunt besteht.
Schließen Sie den neuen Shunt an die elektrische Anlage und das Hauptgerät des Batteriemonitors an, wie im Kapitel Grundlegende elektrische Verbindungen beschrieben. Achten Sie besonders auf die Ausrichtung der Shunt-Platine in Bezug auf die Batterie- und Lastanschlüsse.
Folgen Sie den Anweisungen des Setup-Assistenten; siehe das Kapitel Setup-Assistent.
Stellen Sie nach Abschluss des Setup-Assistenten den korrekten Shunt-Strom und die Shunt-Spannung gemäß den Einstellungen Shunt current (Shunt-Strom) und Shunt voltage (Shunt-Spannung) ein.
Wenn der Batteriemonitor einen Stromwert ungleich Null anzeigt, auch wenn keine Last vorhanden ist und die Batterie nicht geladen wird, kalibrieren Sie den Nullstromwert mit Hilfe der Einstellung Zero current calibration (Nullstromkalibrierung).
3.8. GX-Geräteanschluss
Wenn das System ein GX-Gerät enthält, wie z. B. einen Cerbo GX, kann der Batteriemonitor über ein VE.Direct-Kabel oder eine VE.Direct-zu-USB-Schnittstelle an das GX-Gerät angeschlossen werden.
Einmal angeschlossen, kann das GX-Gerät zum Auslesen aller überwachten Batterieparameter verwendet werden. Für weitere Informationen siehe Kapitel Anschluss an ein GX-Gerät und das VRM-Portal.
 |
Der Batteriemonitor ist mit einem Cerbo GX und einem GX Touchscreen verbunden.
