5. Drift
5.1. Hur fungerar batteriövervakaren?
Batteriövervakarens huvudfunktion är att följa och indikera batteriets laddningsstatus, för att veta hur mycket laddat batteriet är och för att förhindra en oväntad komplett urladdning.
Batteriövervakaren mäter konstant strömflödet in och ut ur batteriet. Integration av denna ström över tid, om det var en fast ström, handlar om att multiplicera ström och tid och ger nettomängden Ah som läggs till eller tas bort.
Till exempel kommer en urladdningsström på 10A i 2 timmar att ta 10 x 2 = 20Ah från batteriet.
För att komplicera saken beror den effektiva kapaciteten hos ett batteri på urladdningshastigheten, Peukert-effektiviteten och, i mindre utsträckning, temperaturen. Och för att göra saker ännu mer komplicerade: vid laddning av ett batteri måste mer energi (Ah) 'pumpas' in i batteriet än vad som kan hämtas vid nästa urladdning. Med andra ord: laddningseffektiviteten är mindre än 100 %. Batteriövervakaren tar hänsyn till alla dessa faktorer när laddningstillståndet beräknas.
5.2. Översikt av avläsning
Huvudenheten eller statusskärmen för batteriövervakaren i appen VictronConnects visar en överblick av de viktigaste parametrarna. Dessa är:
Laddningsstatus
Batterispänning
Batteriström
Effekt
Avläsning av Extraingången (startbatteri, mittzon eller temperatur)
Laddningsstatus
Detta är batteriets faktiska laddningsstatus i procent och den är kompenserad både för Peukert-verkningsgrad och laddningsverkningsgrad. Laddningsstatusen är det bästa sättet att övervaka batteriet på.
Ett fulladdat batteri kommer att indikeras med ett värde på 100,0 % Ett fullständigt urladdat batteri kommer att indikeras med ett värde på 0,0 %
Observera att om laddningsstatusen indikerar tre streck: ”---” betyder det att batteriövervakaren inte är synkroniserad. Detta inträffar oftast när batteriövervakaren nyligen har installerats eller efter att den har varit strömlös och förses med ström igen. För ytterligare information hänvisas till avsnitt Synkronisering av batteriövervakaren.
Spänning
Detta är batteriets terminalspänning.
Ström
Detta är den faktiska ström som flödar till eller från batteriet. En negativ ström indikerar att ström tas från batteriet. Det är den ström som behövs för DC-belastningar. En positiv ström betyder att ström går in i batteriet. Det är ström som kommer från laddningskällorna. Tänk på att batteriövervakaren alltid kommer att visa den sammanlagda batteriströmmen, alltså strömmen som flödar in i batteriet minus den ström som dras ut ur batteriet.
Effekt
Effekten som dras från eller mottas av batteriet.
Förbrukad effekt i amp-timmar
Batteriövervakaren håller koll på antalet amperetimmar som har dragits från batteriet som kompensation för verkningsgraden.
Exempel: Om en ström på 12 A dras från batteriet under en period av 3 timmar, kommer denna avläsning att visa -36 0 Ah (-12 x 3 = 36).
Observera att om ”Consumed Ah” (Förbrukad effekt i amp-timmar) visar tre streck: ”---” betyder det att batteriövervakaren inte är synkroniserad. Detta inträffar oftast när den nyligen har installerats eller efter att den har varit strömlös och förses med ström igen. För ytterligare information hänvisas till kapitlet Synkronisering av batteriövervakaren.
Återstående tid
Batteriövervakaren uppskattar hur länge batteriet kan stödja aktuell belastning. Detta är avläsningen av ”återstående tid” som är den faktiska tiden som är kvar innan batteriet är helt urladdat och når ”urladdningsgolvet”- Urladdningsgolvet är som standard inställt på 50 %. För inställningen av urladdningsgolv, se avsnitt Urladdningsgolv (gräns). Om belastningen fluktuerar starkt är det bäst att inte förlita sig på denna avläsning alltför mycket eftersom det är en tillfällig avläsning och bör endast användas som en riktlinje. Vi rekommenderar alltid att använda avläsningen för laddningsstatus för precis batteriövervakning.
Om ”Återstående tid” indikerar tre streck: ”---” betyder det att batteriövervakaren inte är synkroniserad. Detta inträffar oftast när den nyligen har installerats eller efter att den har varit strömlös och förses med ström igen. För ytterligare information hänvisas till avsnitt Synkronisering av batteriövervakaren.
Ingång
Detta är statusen för extraingången Aux. Beroende på hur batteriövervakaren har ställts in kommer du att se ett av dessa alternativ:
Startbatterispänning: Visar spänningen från ett andra batteri.
Batteritemperatur: Visar huvudbatteriets temperatur när den valfria temperatursensorn används.
Mittzonsspänningsavvikelse: Visar avvikelsen i procent från huvudspänningen i övre delen av batteribanken jämfört med spänningen i den nedre delen. För mer information om denna funktion hänvisar vi till avsnittet Spänningsövervakning mittzon.
5.3. Användning huvudenhetens menyer
Notera
Alternativt kan du använda appen VictronConnect för att komma åt batteriövervakningsinställningarna. Kapitlet Appen VictronConnect förklarar hur man gör detta.
När batteriövervakaren slås på för första gången eller när fabriksinställningarna har återställts, startar batteriövervakare snabbinställningsguiden; se kapitel: Installationsguide. Efter det kommer batteriövervakaren att fungera i normalt läge, och batterimenyn kan nås enligt beskrivningen i detta kapitel.
Batteriövervakaren styrs av de fyra knapparna på huvudenheten. Knapparnas funktion beror på vilket läge batteriövervakaren är i. Detta anges i tabellen nedan.
Om bakgrundsbelysningen av avstängd, klicka på en knapp för att återställa den.
Knapp | Funktion i normalläge | Funktion i inställningsläge |
|---|---|---|
INSTÄLLNING | Tryck ned och håll nedtryckt under två sekunder för att växla till inställningsläge. Displayen skrollar numret och beskrivningen på den valda parametern | Tryck SETUP när som helst för att återgå till skrollning av texten och tryck igen för att återgå till normalläge. När du trycker på SETUP när parametern är utanför intervallet blinkar displayen 5 gånger och den närmast giltiga värdet visas. |
VÄLJ | Tryck för att växla till historikmenyn. Tryckför att stopp skrollning och visa värdet. Tryck igen för att återgå till normalläge. |
|
SETUP och SELECT samtidigt | Tryck och håll nedtryckt både SETUP och SELECT knapparna samtidigt under tre sekunder för att återställa fabriksinställningarna (som inaktiverats med inställningstal 64, lås stup, är på, se Lås setup). | Ej tillämpligt |
+ | Flytta uppåt. | Om du inte redigerar, tryck för att flytta uppåt till föregående parameter. |
När du redigerar, kommer denna knapp att öka värdet för vald siffra. | ||
- | Flytta nedåt. Tryck och håll ned i tre sekunder (tills bekräftelsepipet hörs) för att starta eller stoppa automatisk cykling genom statusposter. | Om du inte redigerar, tryck för att flytta nedåt till nästa parameter. |
-När du redigerar, kommer denna knapp att minska värdet för vald siffra. | ||
+ och - samtidigt | Håll ned båda knapparna samtidigt under 3 sekunder för att manuellt synkronisera BMV. | Ej tillämpligt |
5.4. Trender
Appen VictronConnect tillhandahåller dataloggning om batteriövervakaren. Under förutsättning att batteriövervakarens fasta programvara är uppdaterad lagrar batteriövervakaren upp till 45 dagars tidigare data och två av följande parametrar visas jämsides:
Spänning (V).
Ström (A).
Effekt (W).
Förbrukade amperetimmar (Ah).
Laddningsstatus (%).
Temperatur (°C).
 |
Trender i appen VictronConnect batteriövervakning.
5.5. Historik
Batteriövervakaren sparar historiska händelser. Dessa kan användas vid senare tillfälle för att utvärdera användningsmönster och batteriets hälsa.
Historikdatan sparas på ett icke-flyktigt minne och går inte förlorad om strömtillförseln till batteriövervakaren avbryts eller om den ställs om till fabriksinställningar.
5.5.1. Tillgång till historiken via appen VictronConnect
Batteriövervakarens historik hittas under fliken ”Historik” i appen VictronConnect.
 |
Appen VictronConnect historikskärm för batteriövervakning.
5.5.2. Tillgång till historiken via huvudenheten
För att visa batterimonitorns historikmeny, tryck på SELECT i normalt läge:
Tryck på + eller - för att bläddra bland olika parametrar.
Tryck på + eller - för att bläddra bland olika värdena.
Tryck SELECT för att stopp skrollning och visa värdet.
Tryck på SELECT igen för att gå ur den historiska menyn och återgå till normalt driftsläge.
Tabellen nedan ger en översikt över historikparametrarna och hur de visas i menyn. Se nästa kapitel för information om betydelsen av varje parameter.
# | Display | Beskrivning | |
|---|---|---|---|

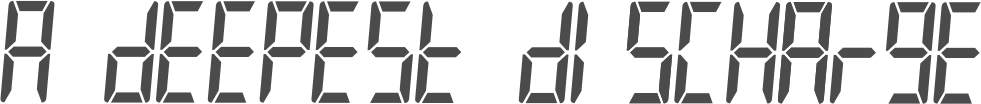

A |
| Djupaste urladdning | |

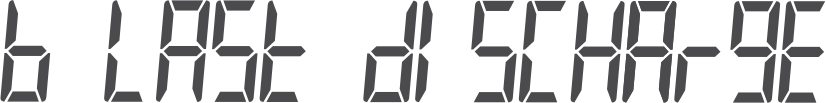

B |
| Senaste urladdning | |
C |
| Genomsnittlig urladdning | |

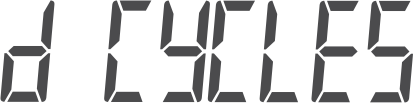

D |
| Cykler | |

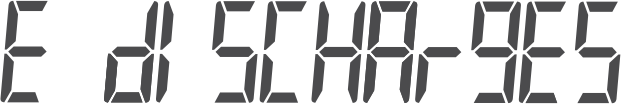

E |
| Urladdningar | |

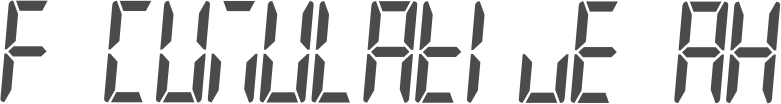

F |
| Kumulativ Ah | |

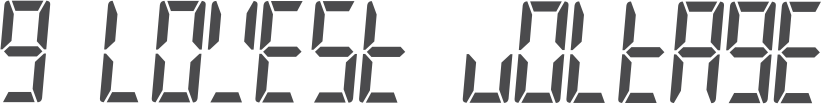

G |
| Lägsta spänning | |

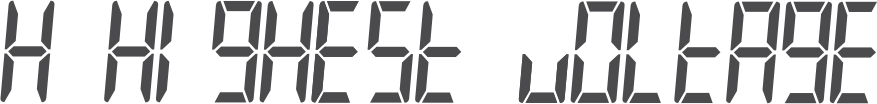

H |
| Högsta spänning | |

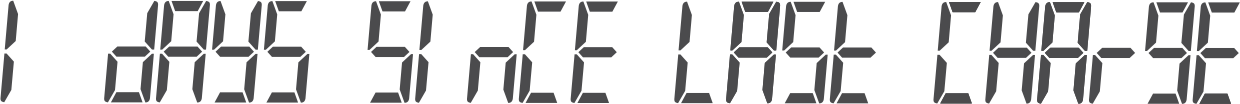

I |
| Dagar sedan senaste fullständiga laddning | |

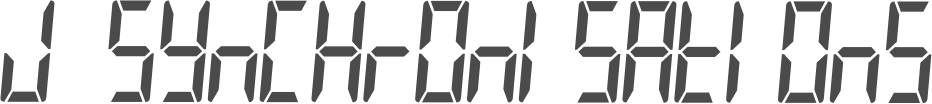

J |
| Synkroniseringar | |
L |
| Larm för låg spänning | |

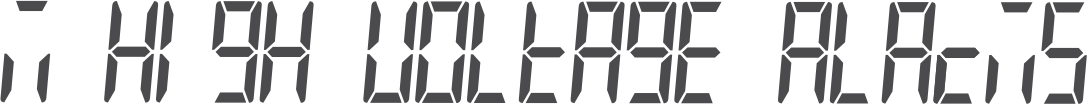

M |
| Högspänningslarm | |

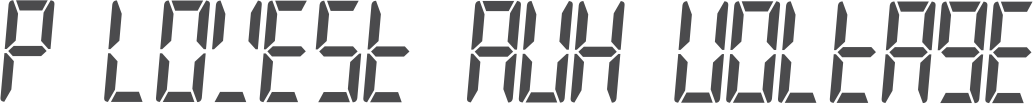

P |
| Lägsta AUX-spänning | |

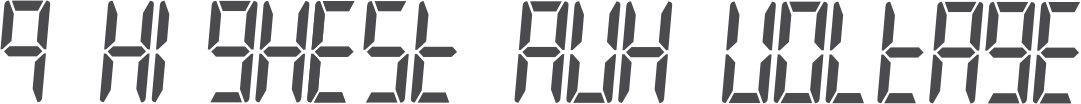

Q |
| Högsta AUX-spänning | |
R |
| Urladdad energi | |

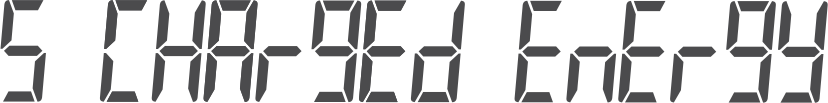

S |
| Laddad energi |
5.5.3. Historisk data
Urladdningsinformation i´ Ah
Djupaste urladdning: Batteriövervakaren minns den djupaste urladdningen och varje gång batteriet laddas ur ännu mer kommer det gamla värdet att skrivas över.
Senaste urladdning:Batteriövervakaren kontrollerar urladdningen under strömcykeln och visar det högsta värdet för förbrukade amperetimmar sedan den senaste synkroniseringen.
Genomsnittlig urladdning: De ackumulerade amperetimmarna som har dragits, delat på totalt antal cykler.
Ackumulerade dragna timmar: Det ackumulerade antalet amperetimar som har dragits från batteriet under batteriövervakarens livstid.
Energi i kWh
Urladdad energi: Den totala mängden energi som tas från batteriet i kWh.
Laddad energi: Den totala mängden energi som har tagits upp i batteriet i kWh.
Laddning
Totalt antal cykler: Antalet laddningscykler under batteriövervakarens livstid. En laddningscykel räknas varje gång laddningsstatusen sjunker under 65 % och sedan ökar till över 90 %.
Tid sedan senaste fullständiga laddning: Antalet dagar sedan den senaste fullständiga laddningen.
Synkroniseringar: Antalet automatiska synkroniseringar. En synkronisering räknas varje gång laddningsstatusen sjunker under 90 % innan en synkronisering inträffar.
Antal fullständiga urladdningar: Antalet fullständiga urladdningar. En fullständig urladdning räknas när laddningsstatus når 0 %.
Batterispänning
Lägsta batterispänning: Den lägsta batterispänningen.
Högsta batterispänning: Den högsta batterispänningen.
Lägsta startbatterispänning: Den lägsta startbatterispänningen (om tillämpligt).
Högsta startbatterispänning: Den högsta startbatterispänningen (om tillämpligt).
Spänningslarm
Larm för låg spänning: Antalet larm för låg spänning.
Larm för hög spänning: Antalet larm för hög spänning.
5.6. Larm
Batteriövervakaren kan larma i följande situationer:
Lågt batteriladdningstillstånd (SoC).
Låg batterispänning.
Hög batterispänning.
Låg och hög startbatterispänning (om Extraingången är inställd på ”Starter battery”).
Mittzonspänning (om Extraingången har ställts in på ”Mittzon”).
Hög och låg batteritemperatur (om Extraingången har ställts in på ”Temperatur”).
Larmet kommer att aktiveras när värdet når ett inställt tröskelvärde och kommer att avaktiveras när värdet är sjunker under denna tröskel. Tröskelvärdena är konfigurerbara. För mer information se avsnittet Larminställningar.
Larmet kommer att visas på huvudenheten, en summer ljuder, displayens bakgrundsbelysning blinkar och larmikonen kommer att vara synlig på displayen. Ett larm kvitteras när en knapp trycks in. Larmikonen visas dock så länge larmtillståndet kvarstår. Det programmerbara reläet kan utlösas beroende på konfigurationen av larminställningarna.
Larmet är även ett programvarularm.
När du ansluter till appen VictronConnect medan ett larm är aktivt, kommer larmet att visas i appen. Alternativt, när batteriövervakaren är ansluten till en GX-enhet, kommer larmet att visas på GX-enhetens display eller VRM-portalen.
För appen VictronConnect kvitteras ett larm när en knapp trycks in. Och för en GX-enhet kvitteras ett larm när det visas i aviseringar. Larmikonen visas så länge larmtillståndet kvarstår.
 |

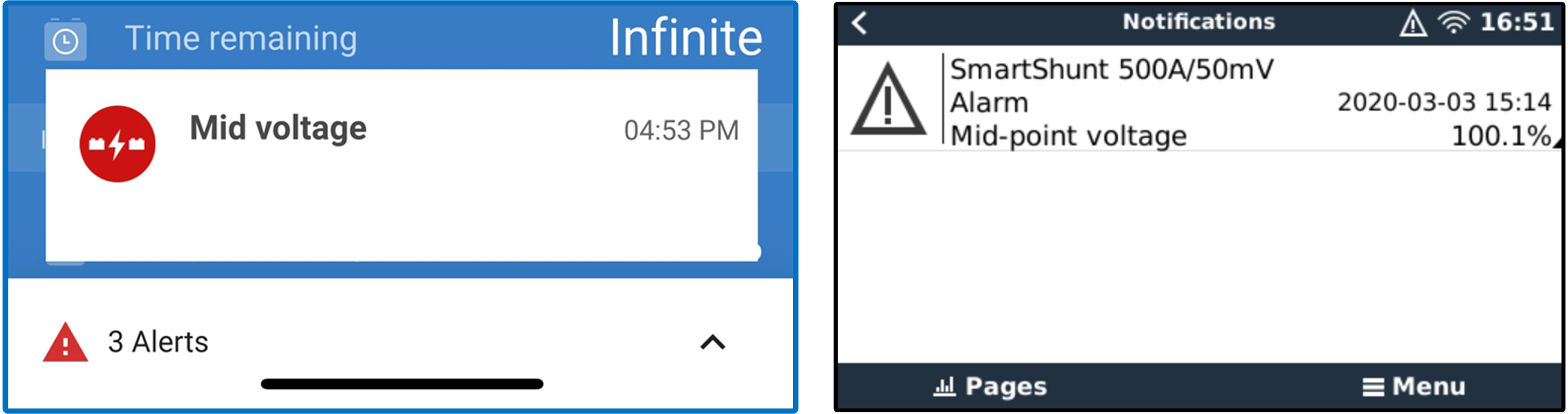

Vänster: larm visas i appen VictronConnect. Höger: larm visas på en GX-enhet.
5.7. Synkronisering av batteriövervakaren
För en tillförlitlig avläsning måste laddningsstatusen, som den visas av batteriövervakaren, synkronisera sig självt regelbundet med batteriets verkliga laddningsstatus. Detta för att förhindra att värdet ”Laddningsstatus” driver iväg över tid. Genom att synkronisera återställs batteriets laddningsstatus till 100 %.
5.7.1. Automatisk synkronisering
Synkronisering är en automatisk process och sker när batteriet har laddats fullt. Batteriövervakaren tittar på några parametrar för att säkerställa att batteriet verkligen har fullladdats. Den anser att batteriet är fulladdat när spänningen har uppnått ett visst värde och strömmen har sjunkit under ett visst värde i en viss tid.
Dessa parametrar kallas:
Laddningsspänning - batteriladdarens floatspänning.
Svansström - en procentandel av batterikapaciteten.
Laddningsavkänningstid - tiden i minuter.
Så fort dessa tre parametrar uppnås kommer batteriövervakaren att ställa in värdet för laddningsstatus på 100 % och därmed synkronisera laddningsstatusen.
Exempel:
För ett 12 V-batteri kommer batteriövervakaren att återställa batteriets laddningsstatus till 100 % när alla dessa parametrar har uppnåtts:
Spänningen överstiger 13,2 V,
laddningsströmmen är lägre än 4,0 % av den totala batterikapaciteten (t.ex. 8 A för ett 200 Ah-batteri) och,
tre minuter har gått sedan både spännings- och strömvillkoren har uppnåtts.
Om batteriövervakaren inte utför en regelbunden synkronisering kommer laddningstillståndsvärdet att börja glida över tiden. Detta beror på de små felaktigheter i batterimonitorn och på uppskattningen av Peukert-exponenten. När ett batteri har laddats helt, och laddaren har gått till flytsteget, är batteriet fullt och batteriövervakaren kommer automatiskt att synkronisera genom att ställa in laddningstillståndsvärdet till 100 %.
5.7.2. Manuell synkronisering
Vid behov kan batteriövervakaren också synkroniseras manuellt. Detta gör du genom att trycka på synkroniseringsknappen i batteriinställningarna på VictronConnect. Gå till ”inställningar” och sen till ”batteriinställningar”.
Batteriövervakaren kan också synkroniseras i normalt driftsläge genom att hålla + och - knapparna nedtryckta samtidigt under 3 sekunder.
En manuell synkronisering kan behövas i vissa situationer när batteriövervakaren inte synkroniserar automatiskt. Det krävs t.ex. vid den första installationen eller efter att spänningstillförseln till batteriövervakaren har avbrutits.
En manuell synkronisering kan även krävas om batteriet inte har laddats fullt, eller om batteriövervakaren inte har känt av att batteriet har laddats fullt på grund av att laddningsspänningen, strömmen eller tiden är felaktigt inställd. Om så är fallet, kontrollera inställningen och se till att batteriet regelbundet blir fulladdat.
5.8. Drift som en DC-mätare
Batteriövervakaren kan ställas in som en DC-energimätare. Detta används för att mäta DC-produktionen eller förbrukningen från en specifik enhet i ett system, som till exempel en generator, vindturbin eller hydrogenerator. Eller på liknande sätt, förbrukningen från en specifik krets eller belastning i ett DC-system.
I DC-övervakningsläge visas spänning, ström och effekt.
 |

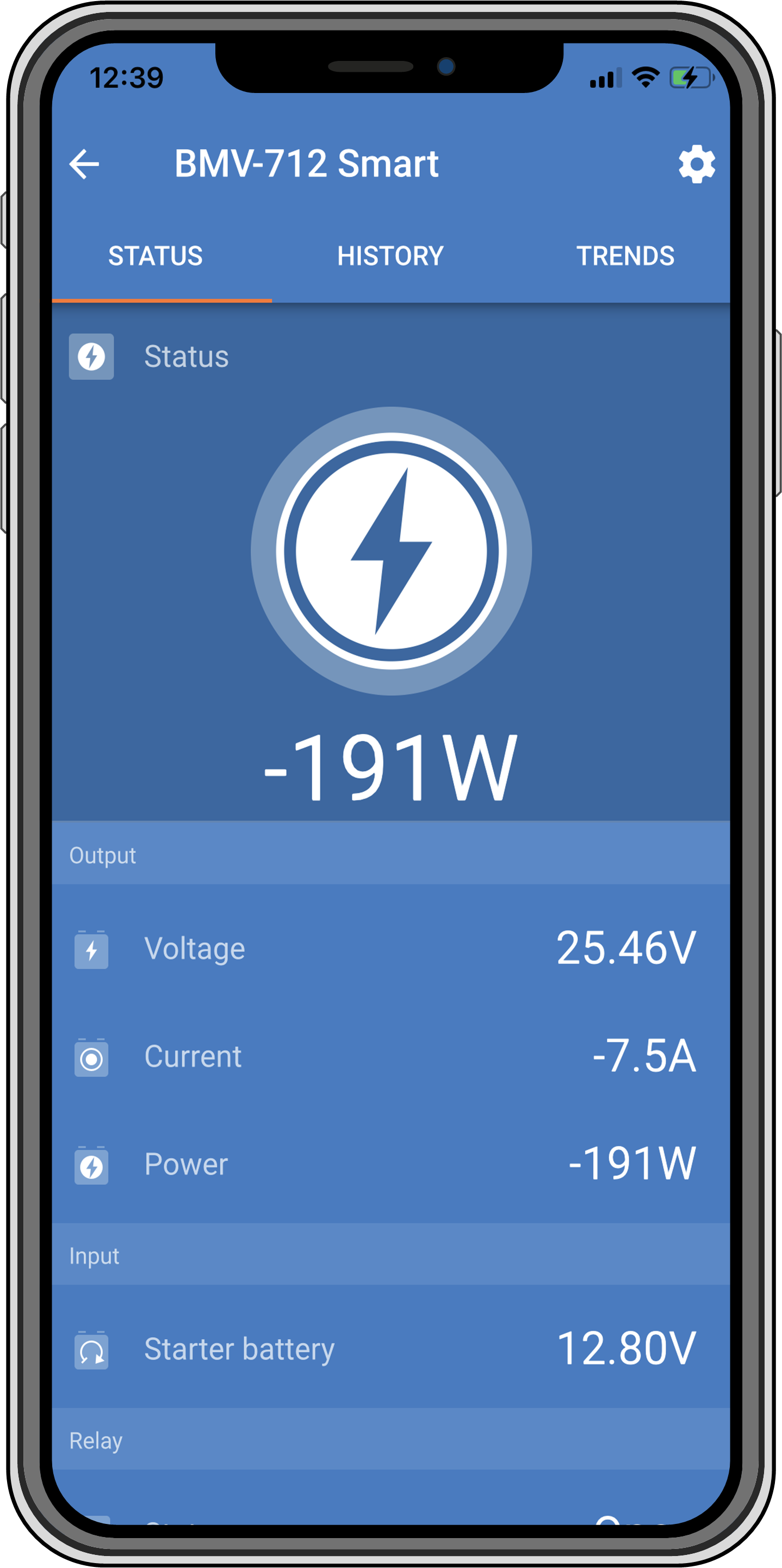

Appen VictronConnects statusskärm över en batteriövervakare som drivs i DC-övervakningsläge.
Notera
Observera att kopplingen av en DC-mätare skiljer sig från kopplingen av en batteriövervakare. Se kapitlet Koppling för att använda som en DC-mätare om hur kopplingen ska göras. Vi rekommenderar att du återställer all historisk data när du växlar mellan lägen.
