2. Installation
2.1. Montage

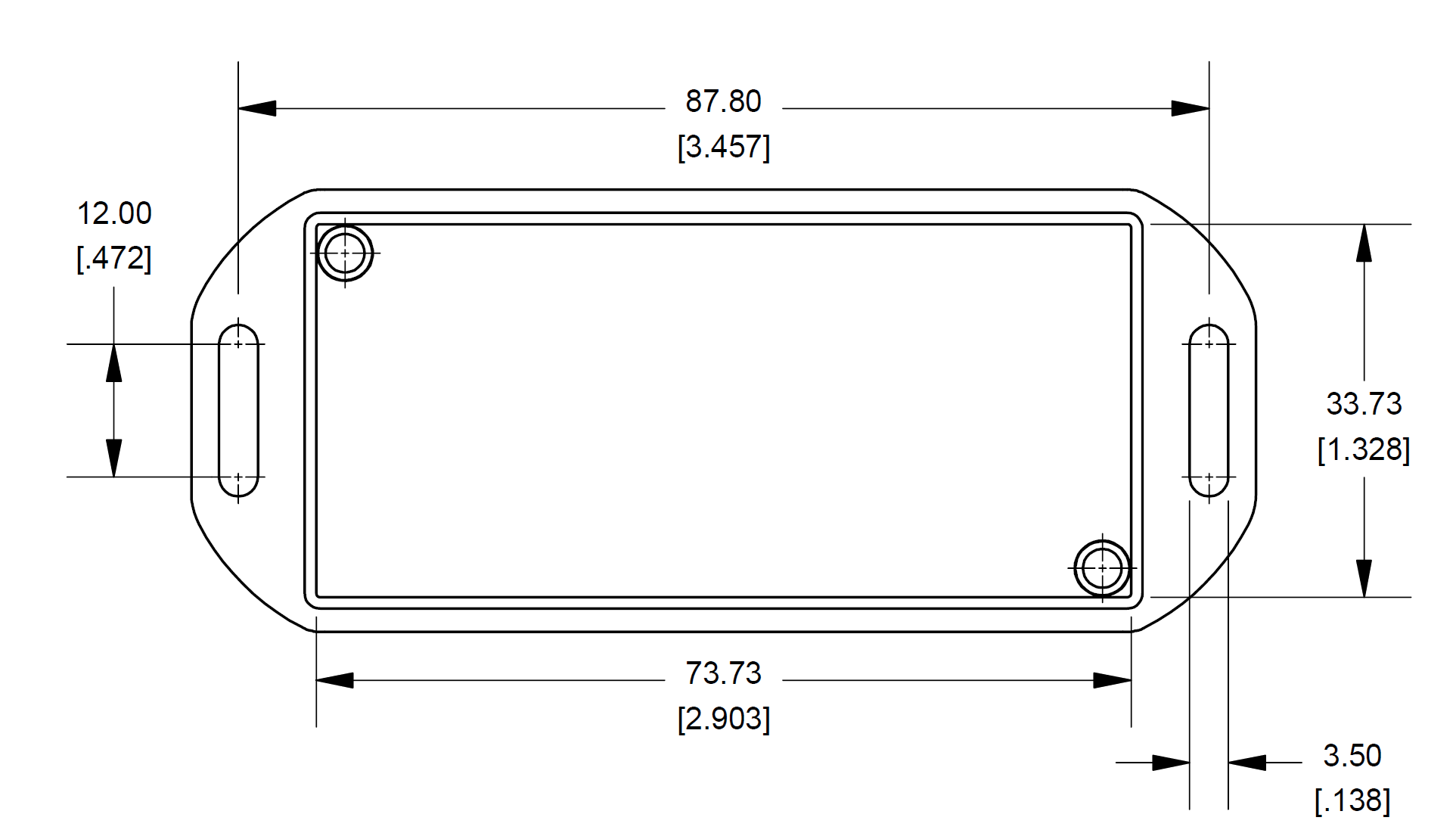

Le boitier du GX Tank 140 est monté sur des brides à fente qui dépasse de chaque côté de la base.
Utilisez des vis à tête tronconique/bombée à empreinte cruciforme avec des rondelles pour sécuriser l’unité, assurez-vous que le diamètre extérieur du filetage de la vis présente un ajustement avec jeu au sein des fentes des brides (diam. ext max. 3,0 mm), et ne vissez pas trop serré.
2.2. Connexions électriques
Toutes les connexions électriques se trouvent sur la partie avant de l’unité GX Tank 140 et elles se font à l’aide du bloc de jonction enfichable fourni avec.
Un schéma de principe étiqueté clairement est également imprimé sur le dessus de l’unité.
2.2.1. Alimentation
L’unité GX Tank 140 est alimentée à travers l’interface USB et elle ne requiert aucune source d'alimentation externe.
Des sondes peuvent être alimentées à travers l’unité de deux manières différentes en fonction du canal utilisé :
Canaux 1 et 2 : Alimentation externe
Le connecteur étiqueté « alimentation externe » peut être utilisé pour distribuer de la puissance depuis une source externe vers les sondes connectées sur les canaux 1 et 2.
Un fusible réarmable (20 mA) dans ce circuit empêche d’endommager l’unité, même en cas de court-circuit ou de sonde défaillante.
Canaux 3 et 4 : Alimentation électrique interne de 24 VCC
Les canaux 3 et 4 sont alimentés par une alimentation interne (isolée par rapport à l’USB) avec une tension de 24 VCC.
Les sorties sont équipées d’un fusible réarmable qui limite le courant à un maximum de 20 mA par canal.
2.2.2. Sondes de sortie de tension (0 à 10 VCC)
Avec de connecter des sondes de réservoir qui fournissent un signal de sortie de tension, assurez-vous de réviser la fiche technique du fabricant pour confirmer la compatibilité, ainsi que les détails de configuration et de câblage spécifiques à cette sonde.
Le schéma de principe de câblage ci-dessous décrit les connexions par câble et comment le GX Tank 140 mesure le signal de tension entre « In » (+) et « GND » (-).
Le tableau ci-dessous montre les connexions par câble sous forme de tableau, y compris les noms des connexions de la sonde du réservoir et des couleurs de câblage habituelles.
GX Tank 140 | Capteur de réservoir | |
---|---|---|
Nom de la connexion | Couleurs de câble habituelles** | |
Vout / 24 V* | Excitation (+), Vs+ | Rouge |
In | Signal (0 à 10 V ou 0 à 5 V), Sortie | varie |
Masse (GND) | Excitation (-), Vs- | Noir/Bleu |
Avis
*Vout : Canaux 1 et 2, 24 V : Canaux 3 et 4
** Confirmez les couleurs de câblage dans la fiche technique de la sonde de réservoir avant la connexion
2.2.3. Sondes de sortie de courant (4 à 20 mA)
Avec de connecter des sondes de réservoir qui fournissent un signal de sortie de courant, assurez-vous de réviser la fiche technique du fabricant pour confirmer la compatibilité, ainsi que les détails de configuration et de câblage spécifiques à cette sonde.

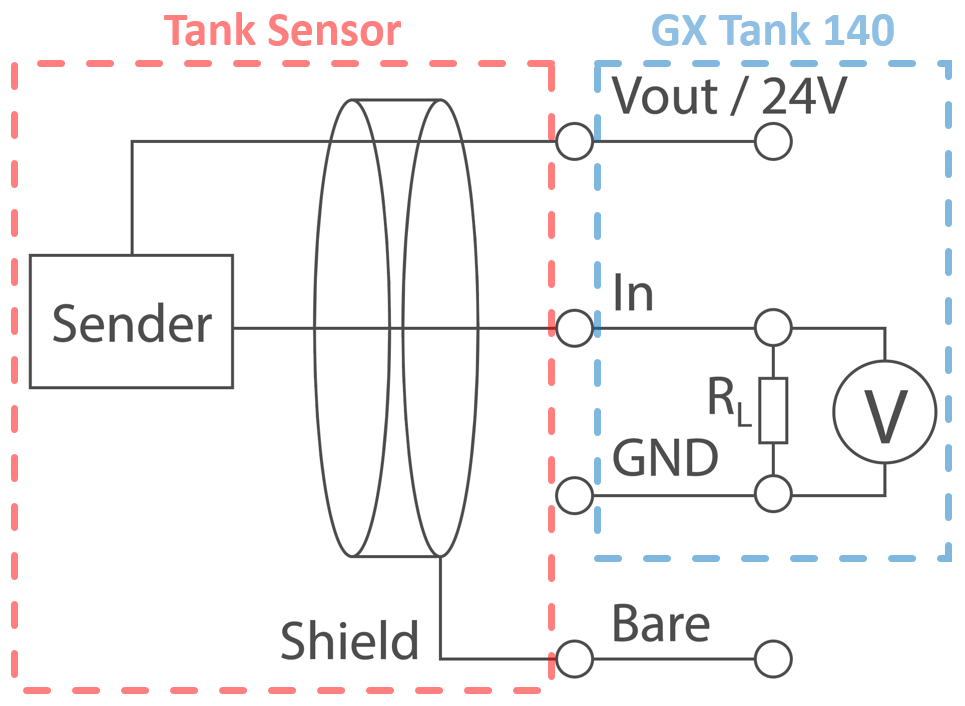

Le schéma de principe de câblage ci-dessous décrit les connexions par câble et comment le GX Tank 140 mesure le signal du courant : il y a une charge (RL) entre « In » et « GND » qui utilisée en tant que shunt pour établir le débit de courant (sur la base de la chute de tension à travers la RL et la résistance connue).
Par conséquent, la sonde doit être connectée à « Vout/24V » et « In », tandis que « GND » peut être laissé débranché.
Le tableau ci-dessous montre les connexions par câble sous forme de tableau, y compris les noms des connexions de la sonde du réservoir et des couleurs de câblage habituelles.
GX Tank 140 | Capteur de réservoir | |
---|---|---|
Nom de la connexion | Couleurs de câble habituelles** | |
Vout / 24 V* | Excitation (+), Vs+ | Rouge |
In | Excitation (-), Vs- | Noir/Bleu |
Masse (GND) | Déconnectée | N/D |
Avis
*Vout : Canaux 1 et 2, 24 V : Canaux 3 et 4
** Confirmez les couleurs de câblage dans la fiche technique de la sonde de réservoir avant la connexion
2.2.4. Blocs de jonction
Pour raccorder physiquement le câblage de la sonde du réservoir aux blocs de jonction enfichables, il est conseillé d’utiliser un embout de lacet serti. Des embouts de lacet sertis peuvent être directement insérés dans des bornes montées sur ressort dans le bloc de jonction enfichable et réduire le risque de problèmes avec le câblage.
Un fil nu multibrin en cuivre peut être utilisé (sans embout de lacet), cependant, il faut faire attention durant le processus d’installation. Retirez l’isolation pour déshabiller au moins 10 mm d’un câble en cuivre nu, puis abaisser entièrement la languette orange sur le bloc de jonction enfichable avec un tournevis de précision pendant que le câblage est inséré avec précaution (assurez-vous qu’aucun fil ne soit détaché).
Une fois que le câblage est correctement installé/situé sur les bornes montées sur ressort dans les blocs de jonction enfichables, la languette orange doit être abaissée entièrement avec un tournevis de précision afin de retirer l’embout de lacet/câblage sécurisé (le cas échéant).
Les blocs de jonction enfichables peuvent être facilement branchés ou débranchés sur/des fiches d’accouplement sur l’unité GX Tank 140 si nécessaire ; pour des installations dans des espaces restreints, il peut être plus simple de brancher le câblage sur des blocs de jonction enfichables de manière indépendante avant de les brancher sur prise.
2.2.5. Câble de la sonde
Il est recommandé d’utiliser un câblage torsadé blindé entre la sonde du réservoir et l’unité GX Tank 140 afin d’éviter que des interférences/bruits électriques provenant de l’environnement extérieur n’altèrent/n’aient un effet sur les mesures.
La plupart des sondes sont déjà équipées d’un câblage blindé et elles peuvent être branchées directement si la longueur est suffisante.
Il est également recommandé d’acheminer le câblage de la sonde du réservoir aussi loin que possible – tout en restant pratique – du câblage d’alimentation CC et CA, et de mettre à la masse le blindage du câble sur du métal nu sur le véhicule ou le bateau.
2.2.6. Isolation électrique
Le câble USB est isolé électriquement des sondes, à ce titre il n’y a aucun risque de circuit de terre entre les sondes et la fiche USB de l’appareil GX.
Les connexions « GND » des quatre canaux sont connectées au niveau interne, elles ne sont pas isolées individuellement les unes des autres.
