Generator Start/Stopp

Die meisten Generatoren unterstützen ein externes Start-/Stopp-Signal, in der Regel über einen potenzialfreien Kontakt. Durch Schließen des Kontakts wird der Generator gestartet, durch Öffnen wird er gestoppt.

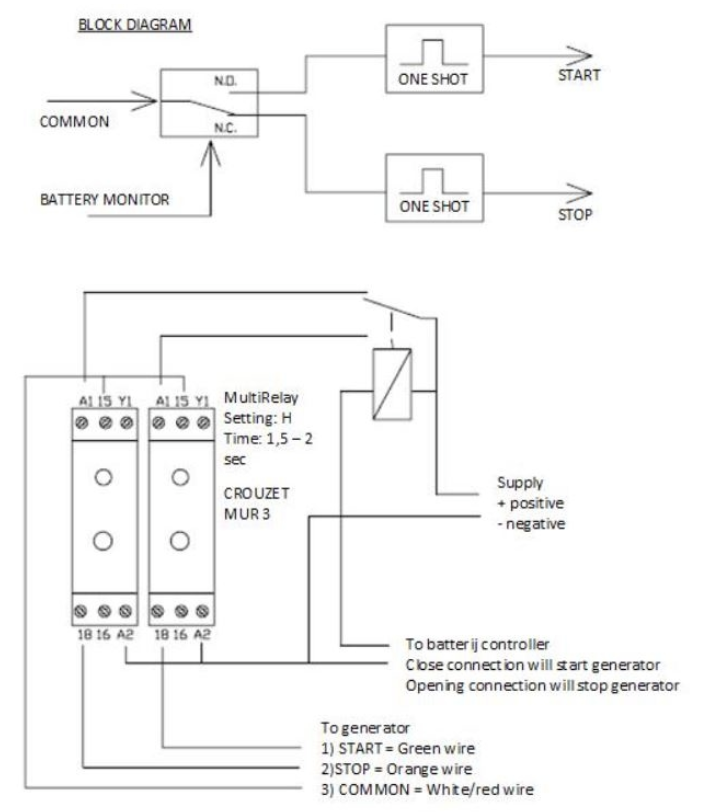

Einige Generatoren benötigen gepulste Signale anstelle einer fortlaufenden Verbindung. In solchen Fällen können zusätzliche Zeitrelais erforderlich sein (siehe unten). Schlagen Sie immer im Handbuch des Generators nach oder ziehen Sie den Lieferanten zu Rate, um Einzelheiten zur Verkabelung des Fernsteuerungssignals zu erfahren.

Auf dem GX-Gerät muss Relais 1 zur Steuerung des Generators verwendet werden. Nach der Verkabelung des Generatoreingangs mit Relais 1 gehen Sie zu Einstellungen → Relais → Funktionsoptionen → Generator Start/Stopp. Sobald Relais 1 auf „Aggregat Start/Stopp“ konfiguriert ist, können die zugehörigen Einstellungen über Einstellungen → Generator Start/Stopp aufgerufen werden.

Diese Option ist ideal für Notstromsysteme, bei denen ein Quattro über einen Wechselstromeingang verfügt, der an das Stromnetz angeschlossen ist, und über einen anderen, der an einen Generator angeschlossen ist.

Wenn diese Funktion aktiviert ist und der Wechselstromeingang mit dem Netz verbunden ist, wird der Generator automatisch gestoppt, sobald die Netzstromversorgung nach einem Netzausfall wiederhergestellt ist. Der Vorgang umfasst die folgenden Schritte:

Deaktiviert: Generator stoppen, wenn Wechselstromeingang vorhanden und derzeit deaktiviert ist Wechselstromeingang 1: Netzstrom ist an Wechselstromeingang 1 angeschlossen Wechselstromeingang 2: Netzstrom ist an Wechselstromeingang 2 angeschlossen

Diese Funktion ermöglicht die Steuerung des Generators auf der Grundlage des Ladezustands (SoC) der Batterie.

Verwenden Sie den Batterie-SoC-Wert zum Starten/Stoppen: Schalten Sie diese Funktion ein oder aus. Starten, wenn der SoC der Batterie niedriger ist als: Legt den SoC-Schwellenwert für den Autostart fest, wenn die Batterie leer ist. Startwert während der Ruhezeiten: Wenn die Ruhezeiten aktiviert sind, können Sie den Autostart verzögern, bis er unbedingt erforderlich ist, indem Sie einen niedrigeren, kritischeren Schwellenwert festlegen. Starten, nachdem die Bedingung erreicht ist für: Stellt eine Verzögerung vor der Aktivierung ein, um sicherzustellen, dass der Zustand anhält, bevor der Generator ausgelöst wird. Stoppen, wenn der SoC der Batterie höher ist als: Definiert den SoC-Wert, bei dem der Generator stoppt. Stoppwert während der Ruhezeiten: Wenn die Ruhezeiten aktiviert sind, legen Sie einen niedrigeren Stoppschwellenwert fest, um die Laufzeit des Generators zu minimieren. Stoppen, nachdem die Bedingung erreicht ist für: Stellt eine Verzögerung vor der Deaktivierung ein, um sicherzustellen, dass der Zustand anhält, bevor der Generator ausgelöst wird.

Diese Funktion ermöglicht die Steuerung des Generators auf der Grundlage der Stromstärke der Batterie.

Den Batteriestromwert zum Starten/Stoppen verwenden: Schalten Sie die Funktion ein oder aus. Starten, wenn der Batteriestromwert höher ist als: Wenn ein hoher AC-Bedarf besteht, der die Batterie bald erschöpft, kann der Generator automatisch gestartet werden, um diesen Bedarf zu decken. Stellen Sie das Stromniveau ein, bei dem dies geschehen wird. Startwert während der Ruhezeiten: Wenn die Ruhezeiten aktiviert sind, legen Sie einen höheren Schwellenwert fest, um nur unter kritischeren Bedingungen auszulösen. Start nach Erreichen der Bedingung für: Verzögert den automatischen Start, um eine unnötige Aktivierung des Generators durch kurzzeitige hohe Spitzenströme von Wechselstromgeräten zu verhindern. Stoppen, wenn der Batteriestrom niedriger ist als: Definiert den Strom-Schwellenwert für den automatischen Stopp. Stoppwert während der Ruhezeiten: Wenn Ruhezeiten aktiviert sind, stellen Sie einen höheren Stoppschwellenwert ein, um die Laufzeiten des Generators zu verkürzen. Stoppen, nachdem die Bedingung erreicht ist für: Fügt eine Verzögerung hinzu, um sicherzustellen, dass die Stromreduzierung stabil ist, bevor der Generator gestoppt wird.

Diese Funktion ermöglicht die Steuerung des Generators auf der Grundlage der Batteriespannung.

Verwenden Sie den Batteriespannungswert zum Starten/Stoppen: Schalten Sie die Funktion ein oder aus. Starten, wenn die Batteriespannung niedriger ist als: Der Generator startet automatisch, wenn die Batteriespannung unter den angegebenen Wert sinkt. Startwert während der Ruhezeiten: Wenn die Ruhezeiten aktiviert sind, legen Sie einen niedrigeren (kritischeren) Schwellenwert fest, um sicherzustellen, dass der Generator nur dann startet, wenn dies absolut notwendig ist. Starten, nachdem die Bedingung erreicht ist für: Fügt eine Verzögerung hinzu, bevor der Generator startet, sobald die Spannung den Startschwellenwert erreicht. Stopp, wenn die Batteriespannung höher ist als: Definiert den Spannungsschwellenwert für den automatischen Stopp. Stoppwert während ruhiger Stunden: Wenn die Ruhezeiten aktiviert sind, stellen Sie eine niedrigere Spannung ein, um kürzere Laufzeiten des Generators zu erreichen. Stoppen, nachdem die Bedingung erreicht ist für: Fügt eine Verzögerung hinzu, um sicherzustellen, dass der Spannungswert stabil ist, bevor der Generator gestoppt wird.

AC-Lastauslöser funktionieren ähnlich wie andere Auslöser, aber die Funktion wird durch eine Messeinstellung verfeinert. Die Messungseinstellung ist ab Firmware v2.0 verfügbar und hat drei mögliche Werte:

Gesamtverbrauch (Standardoption) Wechselrichter gesamt AC-Ausgang Wechselrichter AC-Ausgang höchste Phase

Diese Funktion ermöglicht die Aktivierung des Generators auf der Grundlage von Warnmeldungen zur Temperatur des Wechselrichters.

Beginnen Sie mit der Hochtemperaturwarnung: Schalten Sie diese Funktion ein oder aus. Start, wenn die Warnung aktiv ist für: Verzögert den Start des Generators, um eine Aktivierung aufgrund von kurzzeitigen Temperaturspitzen zu verhindern, die durch einen kurzzeitig hohen Wechselstrombedarf verursacht werden. Wenn die Warnung aufgehoben wird, stoppen nach: Fügt eine Verzögerung hinzu, bevor der Generator gestoppt wird, um sicherzustellen, dass die Temperatur des Wechselrichters, in der Regel aufgrund des geringeren Strombedarfs, stabil ist.

Diese Funktion ermöglicht die Aktivierung des Generators als Reaktion auf eine Warnung des Wechselrichters vor Überlastung.

Start bei Überlastungswarnung: Schalten Sie diese Funktion ein oder aus. Start, wenn die Warnung aktiv ist für: Verzögert den Start des Generators, um eine Aktivierung aufgrund eines kurzzeitigen hohen Wechselstrombedarfs zu verhindern. Wenn die Warnung aufgehoben wird, stoppen nach: Fügt eine Verzögerung hinzu, bevor der Generator gestoppt wird, um sicherzustellen, dass die Reduzierung des Wechselstrombedarfs stabil ist.

Mit der manuellen Startfunktion können Sie den Generator aus der Ferne starten. Wenn der Generator bereits in Betrieb ist, verhindert das Betätigen der Starttaste, dass er automatisch stoppt, wenn die Bedingung, die ihn ausgelöst hat, erfüllt ist. Mit anderen Worten: Die manuelle Startfunktion setzt die Parameter für den automatischen Stopp außer Kraft.

Möglichkeiten, den Generator manuell zu starten: Über das Menü Manueller Start: Gehen Sie zu Start/Stopp des Generators → Manueller Start; und schalten Sie dann die Grafik um, um den Generator zu starten. Verwenden der Schaltfläche oben links auf der Remote Console: Betätigen Sie die Schaltfläche oben links auf dem oder Remote Console, um die Generatorseite aufzurufen. Betätigen Sie dann die Startschaltfläche. Verwenden Sie die Steuerungsoption im VRM-Portal: Siehe Handbuch zum VRM-Portal. Achtung Wenn der Generator manuell (aus der Ferne) ohne Stoppuhr (Funktion zum zeitgesteuerten Betrieb) gestartet wird, ist er unbegrenzt in Betrieb, bis er manuell ausgeschaltet wird. Die Stoppuhr ist sowohl für manuelle Startmethoden verfügbar und verhindert, dass der Generator unbeabsichtigt in Betrieb ist. Der Generator kann nur manuell gestoppt werden, wenn keine Bedingung dafür erfüllt ist, dass er in Betrieb ist. Um einen Stopp zu erzwingen, deaktivieren Sie zunächst die Funktion, die das Gerät in Betrieb hält, oder schalten Sie die Start-/Stoppfunktion des Generators aus.

Mit der Funktion für Ruhezeiten können Sie einen Zeitraum festlegen, in dem der Lärm des Generators als störend empfunden werden könnte. Während dieses Zeitraums wird der Generator nur bei absoluter Notwendigkeit unter Verwendung angepasster Bedingungen für den automatischen Start gestartet.

So aktivieren Sie Ruhezeiten Navigieren Sie zu Einstellungen → Generator Start/Stopp → Einstellungen. Schalten Sie die Ruhezeiten ein. Geben Sie die Start- und Endzeiten in die angezeigten Felder ein. Beachten Sie, dass die Ruhezeiten auf unbestimmte Zeit aktiv bleiben, wenn die Start- und Stoppzeiten auf denselben Wert eingestellt sind.

Verwendung von Ruhigen Stunden als Werkzeug zur Definition von zwei Gruppen von Benutzerpräferenzen

Die Funktion für Ruhezeiten kann auch verwendet werden, um die Reaktion Ihres Systems auf verschiedene Bedingungen anzupassen. Zum Beispiel:

Wie funktioniert es?

Das GX-Gerät kommuniziert (lesen/senden) mit dem InteliLite 4-Paneel über Modbus TCP über Ethernet, wobei das ComAp CM3-Ethernet-Modul (erforderlich) als Kommunikationsschnittstelle verwendet wird. Eine Neuzuordnung der Modbus-Register mit der InteliConfig-Software ist erforderlich.

Eine Übersicht über alle verwendeten Modbus-Register und ihre erforderlichen Zuordnungen finden Sie im Anhang: Modbus-Halteregister für den ComAp InteliLite 4-Regler

Nach der Zuordnung erkennt das GX-Gerät automatisch das Vorhandensein eines ComAp InteliLite 4-Reglers anhand der Identifikationszeichenfolge in Modbus-Register 1307. Es erkennt alle Module, deren Namen mit „InteliLite4-“ beginnen. Diese Identifikationszeichenfolge erscheint auch in der Titelleiste des InteliConfig-Fensters.

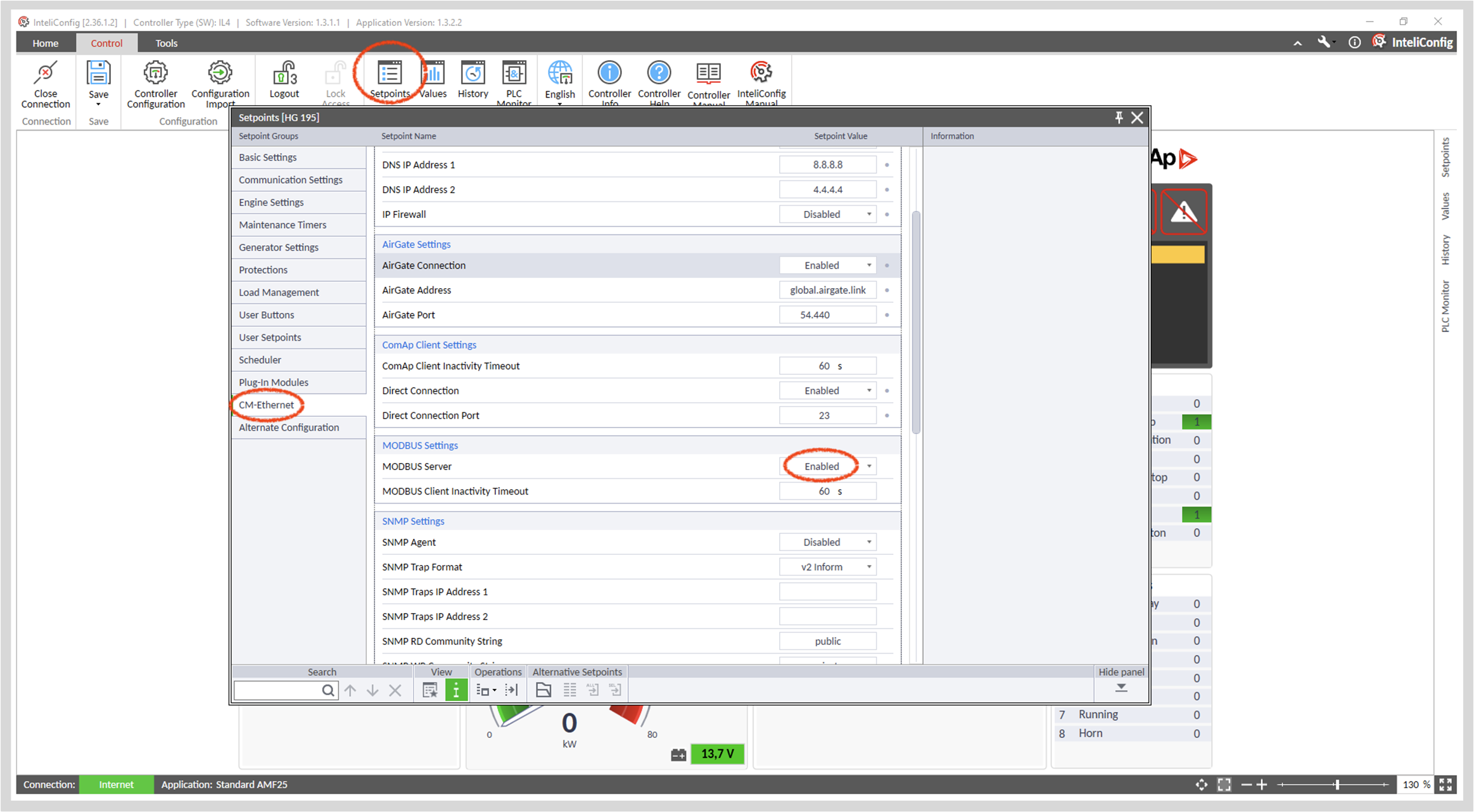

Die Installation und Konfiguration erfolgt in nur wenigen Schritten. Sie müssen dazu nur den Modbus-Server in Ihrem CM3-Ethernet-Modul aktivieren. Dies kann über das Control Panel oder über die Software für den Regler, InteliConfig, erfolgen, die von der ComAp-Website heruntergeladen werden kann.

Eine weitere Konfiguration des ComAp CM3-Ethernet-Moduls ist nicht erforderlich.

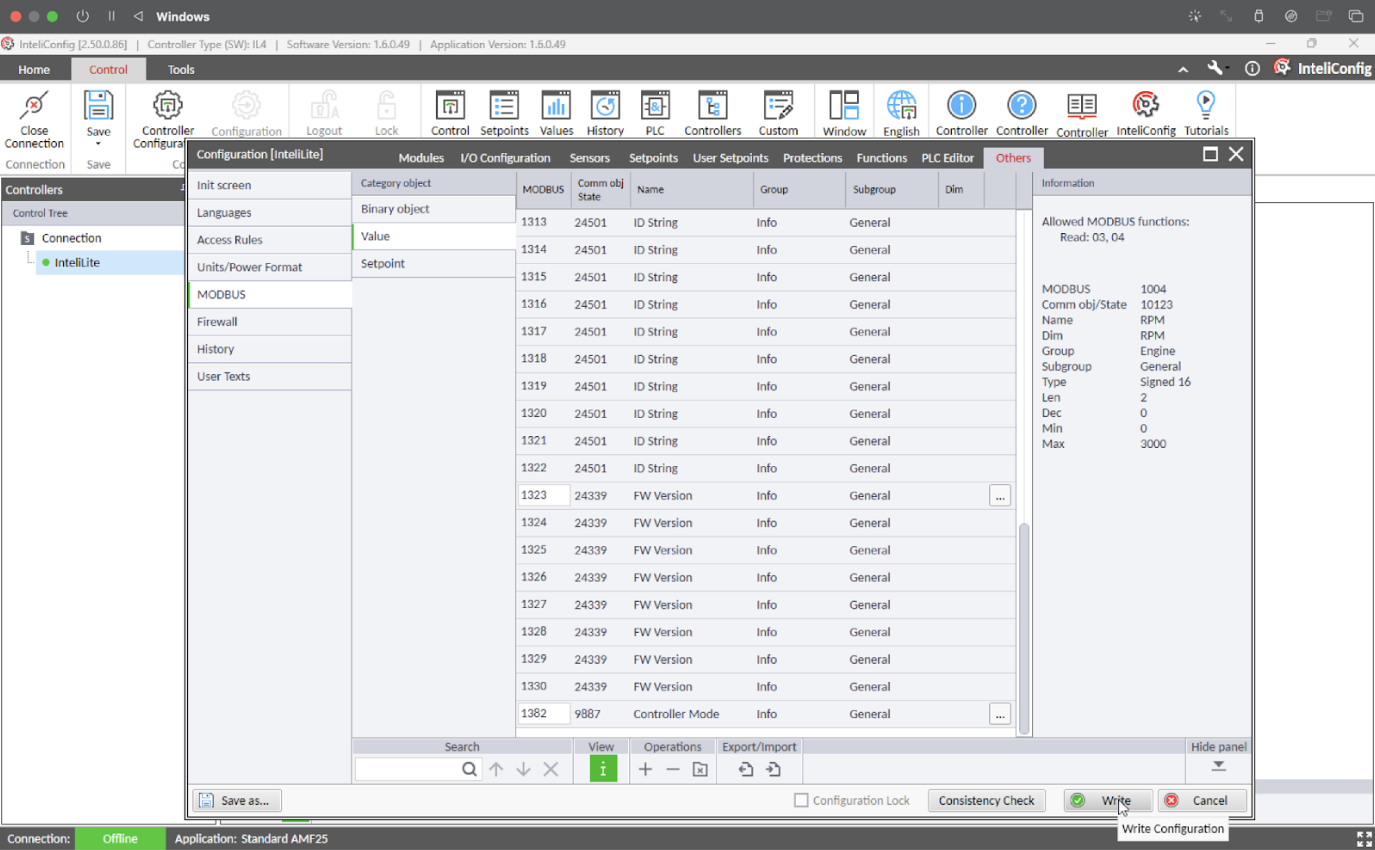

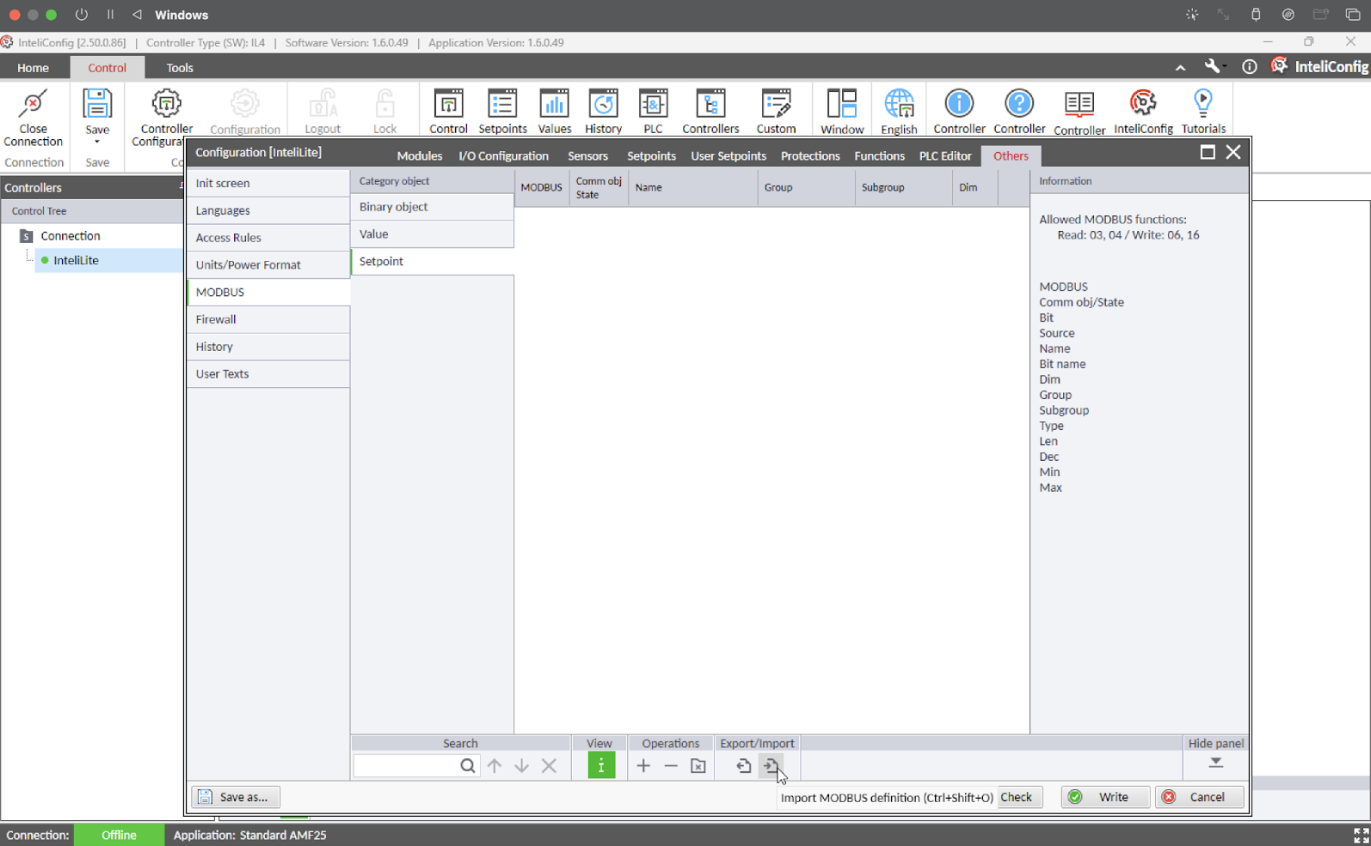

Die Modbus-Register müssen mit der InteliConfig-Software entsprechend der Registerliste angepasst werden, wie in Modbus-Halteregister für den ComAp InteliLite 4-Regler beschrieben.

Konfiguration des ComAp-Reglers

Die folgende Vorgehensweise beschreibt die Schritte zur Verwendung der InteliConfig-Konfigurationssoftware. Stellen Sie sicher, dass Sie über die neueste Version verfügen und an den Regler angeschlossen sind:

GX-Gerätekonfiguration

Sobald das GX-Gerät und der Aggregatregler an dasselbe Netzwerk angeschlossen sind, erscheint der Regler automatisch in der Geräteliste. Die Abbildung zeigt ein Beispiel für einen DSE-Generatorregler. Wenn es nicht angezeigt wird, überprüfen Sie die Modbus-Einstellungen auf dem GX-Gerät, indem Sie zu Einstellungen → Modbus TCP/UDP-Geräte navigieren. Stellen Sie sicher, dass die automatische Suche aktiviert ist (dies ist die Standardeinstellung) oder suchen Sie das Gerät manuell. Es sollte erkannt und im Untermenü für erkannte Geräte aufgeführt werden. Für einen zuverlässigen Betrieb lassen Sie das automatische Scannen aktiviert, da das Netzwerk alle zehn Minuten gescannt wird. Wenn sich die IP-Adresse ändert, wird das Gerät erneut erkannt. Es ist jedoch ratsam, dem Regler eine statische IP-Adresse zuzuweisen, um unerwartete Kommunikationsverluste zu vermeiden.

Wie funktioniert es?

Das GX-Gerät kommuniziert mit dem CRE-Regler, indem es Daten gemäß den technischen Daten des Modbus TCP des Reglers über den Ethernet-Anschluss des CRE-Reglers liest und sendet.

Durch die Verwendung der über Modbus abgerufenen Identifikationswerte erkennt das GX-Gerät automatisch das Vorhandensein des Reglers.

Voraussetzungen

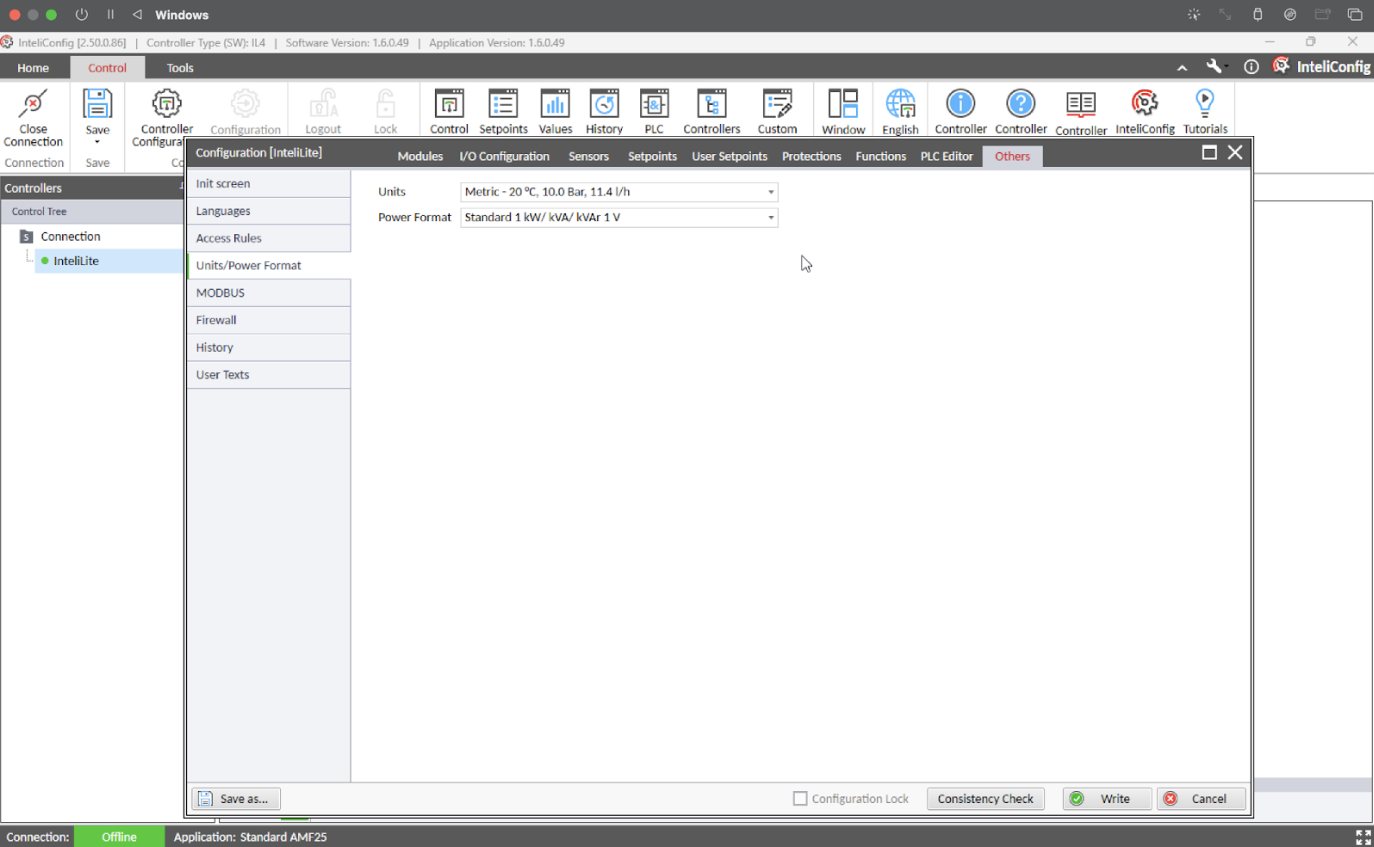

Mithilfe des CRE-Reglers können Sie die Einheiten für Drücke und Temperaturen ändern. Das GX-Gerät erwartet jedoch, dass der Öldruck in bar und die Temperaturen in °C angegeben werden. Bitte stellen Sie sicher, dass die Einheiten korrekt eingestellt sind.

GX-Gerätekonfiguration

Sobald das GX-Gerät und der Aggregatregler an dasselbe Netzwerk angeschlossen sind, erscheint der Regler automatisch in der Geräteliste. Die Abbildung zeigt ein Beispiel für einen DSE-Generatorregler. Wenn es nicht angezeigt wird, überprüfen Sie die Modbus-Einstellungen auf dem GX-Gerät, indem Sie zu Einstellungen → Modbus TCP/UDP-Geräte navigieren. Stellen Sie sicher, dass die automatische Suche aktiviert ist (dies ist die Standardeinstellung) oder suchen Sie das Gerät manuell. Es sollte erkannt und im Untermenü für erkannte Geräte aufgeführt werden. Für einen zuverlässigen Betrieb lassen Sie das automatische Scannen aktiviert, da das Netzwerk alle zehn Minuten gescannt wird. Wenn sich die IP-Adresse ändert, wird das Gerät erneut erkannt. Es ist jedoch ratsam, dem Regler eine statische IP-Adresse zuzuweisen, um unerwartete Kommunikationsverluste zu vermeiden.

Durch die Einbindung des Deep Sea Electronics (DSE) Generatorreglers in ein GX-Gerät können Wechselstromdaten, Öldruck, Kühlmitteltemperatur, Tankfüllstand, Anzahl der Motorenstarts und weitere Statuswerte ausgelesen werden. Darüber hinaus unterstützt es die digitalen Start/Stopp-Signale des GX-Geräts.

Wie funktioniert es?

Das GX-Gerät kommuniziert mit dem Regler von Deep Sea Electronics (DSE), indem es Daten über die Modbus-Spezifikation „GenComm“ von DSE liest und sendet. Diese Kommunikation erfolgt entweder über den Ethernet-Anschluss des DSE-Reglers selbst oder, bei Reglern ohne Ethernet-Schnittstelle, über das USB-zu-Ethernet-Kommunikationsgerät DSE855 von Deep Sea Electronics oder ein anderes kompatibles Ethernet-fähiges DSE-Gateway, das Modbus TCP unterstützt.

Anhand der über Modbus ermittelten Identifikationswerte erkennt das GX-Gerät automatisch das Vorhandensein des Reglers.

Sonderfall: DSE 4520 MKII (Venus OS v3.50 oder höher)

Im Gegensatz zu allen anderen unterstützten DSE-Reglern akzeptiert der DSE 4520 MKII keine Steuerbefehle über digitale Kommunikation. Daher muss ein Steuersignal über Kabel über die Funktion für das Hilfsrelais des angeschlossenen Aggregats verwendet werden. Weitere Informationen finden Sie im Abschnitt ???.

GX-Gerätekonfiguration

Sobald das GX-Gerät und der Aggregatregler an dasselbe Netzwerk angeschlossen sind, erscheint der Regler automatisch in der Geräteliste. Wenn es nicht angezeigt wird, überprüfen Sie die Modbus-Einstellungen auf dem GX-Gerät, indem Sie zu Einstellungen → Modbus TCP/UDP-Geräte navigieren. Stellen Sie sicher, dass die automatische Suche aktiviert ist (dies ist die Standardeinstellung) oder suchen Sie das Gerät manuell. Es sollte dann erkannt und im Untermenü für erkannte Geräte aufgeführt werden. Für einen zuverlässigen Betrieb lassen Sie das automatische Scannen aktiviert, da das Netzwerk alle zehn Minuten gescannt wird. Wenn sich die IP-Adresse ändert, wird das Gerät erneut erkannt. Es ist jedoch ratsam, dem Regler eine statische IP-Adresse zuzuweisen, um unerwartete Kommunikationsverluste zu vermeiden.

Hilfsrelais des angeschlossenen Aggregats

Ab Venus OS v3.50 ist eine neue Funktion für Relais 1 auf dem GX-Gerät verfügbar: das Hilfsrelais für angeschlossene Aggregate.

Diese Einstellung ermöglicht es dem Relais 1, parallel zu den digitalen Steuerbefehlen eines angeschlossenen DSE 4520 MKII zu arbeiten. Relais 1 bleibt offen, solange das Aggregat gestoppt ist, und schließt, sobald der Startbefehl erteilt wird.

Diese Funktion ist nützlich für: Bereitstellung einer drahtgebundenen Ausweichlösung bei Ausfall der Datenkommunikation. Benutzerdefinierte Anwendungen, wie z. B. die Steuerung einer externen Kraftstoffpumpe oder das Auslösen eines anderen Steuersignals. Anweisungen zur Verkabelung finden Sie unter Relais-gesteuertes Start-/Stopp-Signal

Wie funktioniert es?

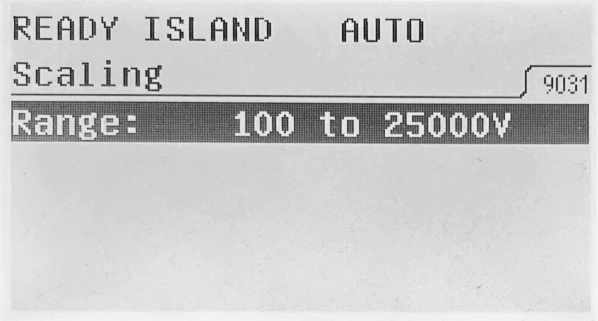

Das GX-Gerät liest Daten vom DEIF-Regler und sendet sie an diesen. Dies erfolgt über die Modbus-Spezifikation des Reglers, entweder über den Ethernet-Anschluss oder den RS485-Anschluss 1 des DEIF-Reglers. Anhand der über Modbus ermittelten Identifikationswerte erkennt das GX-Gerät automatisch das Vorhandensein des Reglers.

Das GX-Gerät liest Daten vom Fischer-Panda-Generator und sendet sie über einen VE.Can-Anschluss an diesen. Dabei wird das Fischer-Panda-Modul SAE J1939 (erforderlich) verwendet. Es werden sowohl Wechselstrom- als auch Gleichstromgeneratoren unterstützt.

Voraussetzungen für die Fischer-Panda-Firmware:

Anschluss eines Fischer-Panda-xControl-Generators

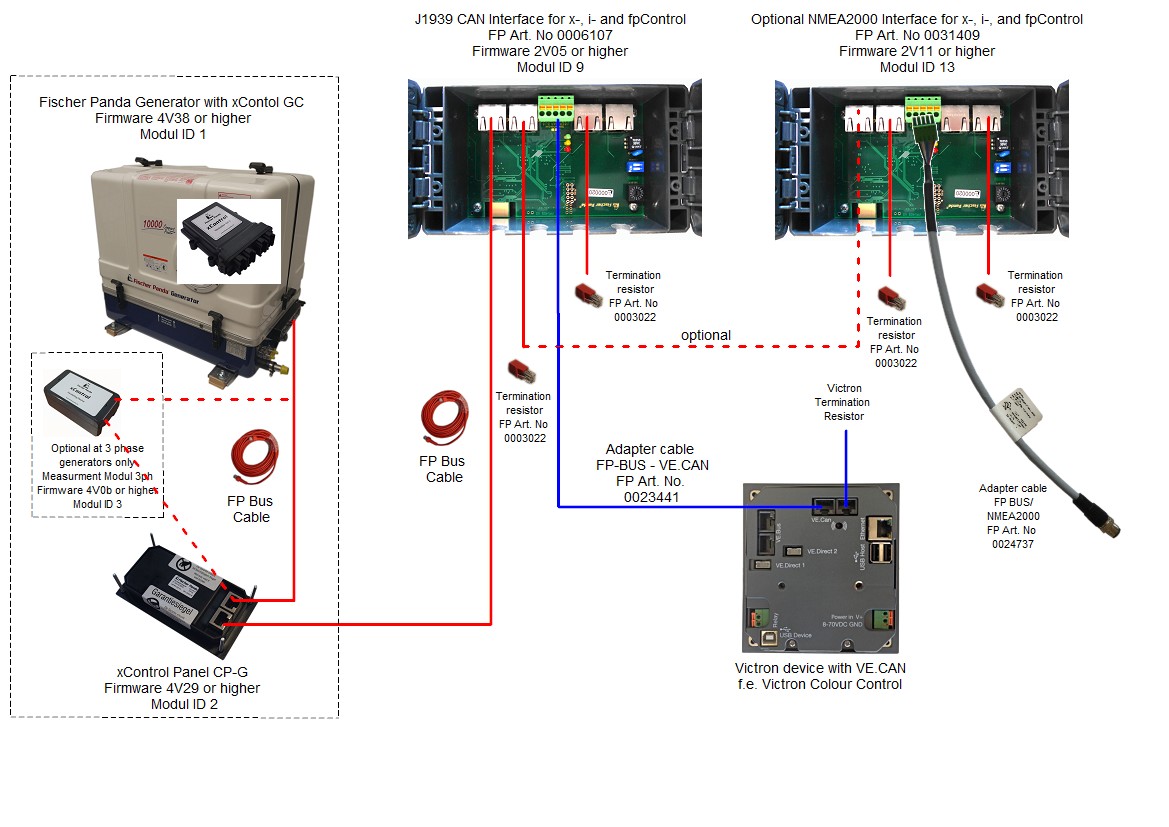

Das folgende Schema zeigt, wie Sie einen Fischer-Panda-xControl-Generator anschließen.

Anschluss eines Fischer-Panda-iControl-Generators

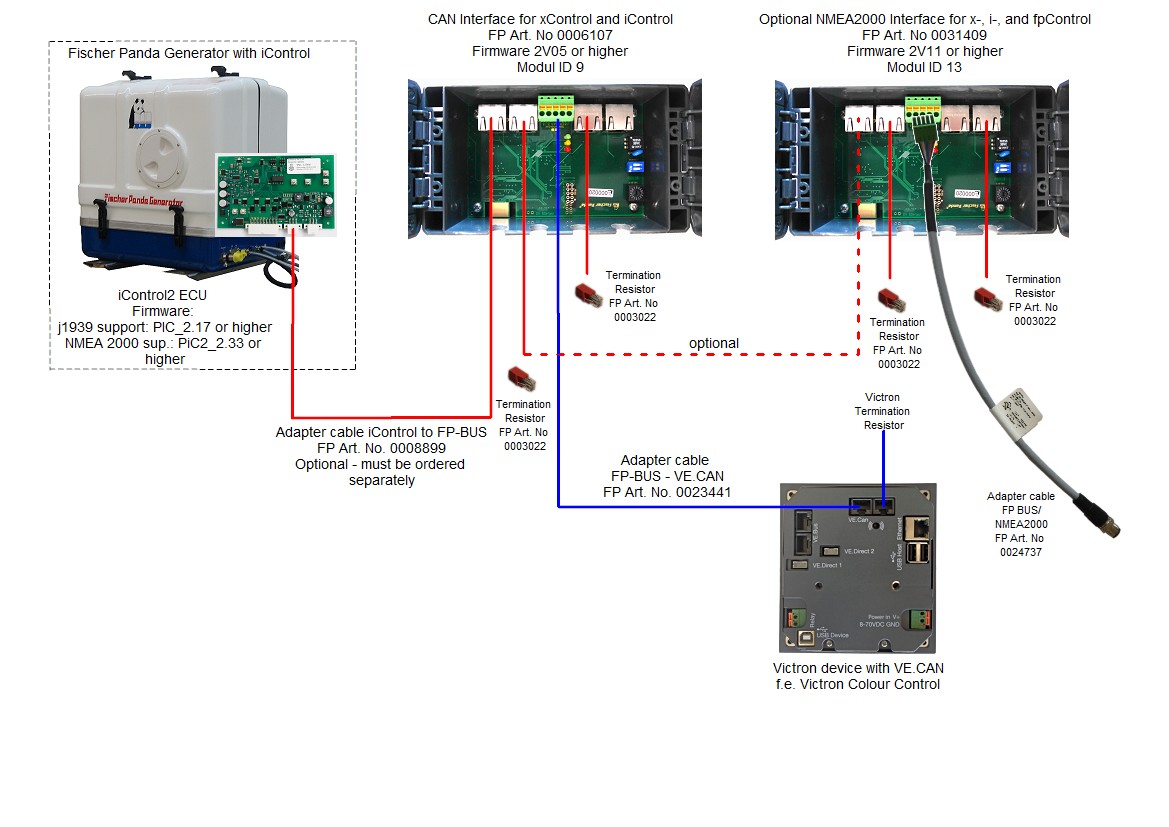

Das folgende Schema zeigt, wie Sie einen Fischer-Panda-iControl-Generator anschließen.

Anschluss eines Fischer-Panda-fpControl-Generators

Das folgende Schema zeigt, wie ein Fischer-Panda-fpControl-Generator angeschlossen wird.

Bevor Sie Wartungsarbeiten am Generator durchführen, schalten Sie ihn immer über das Bedienpaneel von Fischer Panda aus. Dadurch wird die automatische Startfunktion deaktiviert und verhindert, dass der Generator aus der Ferne gestartet wird, z. B. durch einen Cerbo GX.

Aktivieren Sie nach Abschluss der Wartungsarbeiten die automatische Startfunktion über das Bedienpaneel des Fischer-Panda-Generators im Menü Generator → Autostart → Ein-/Ausschalten.

Wie funktioniert es?

Beim Hatz fiPMG-Gleichstromgenerator handelt es sich um einen Permanentmagnetgenerator (PMG) mit integriertem Schwungrad, der sich mit variabler Geschwindigkeit an unterschiedliche Lasten anpasst. Angetrieben wird er von einem Hatz E1-Dieselmotor mit elektronisch gesteuerter Einspritzung.

Die Stromversorgungseinheit bietet einstellbare Ausgangsspannungen für 28-Volt- oder 56-Volt-Systeme und die Kommunikation zwischen Stromversorgung – ECU – Victron GX-Gerät gemäß SAE J1939.

Der Doppel CAN-Wechselrichter verfügt über zwei separate CAN-Anschlüsse:

Weitere Informationen finden Sie unter www.hatz.com. Dort können Sie auf alle Schaltpläne und zusätzliche gerätespezifische Informationen zugreifen.

Anschluss eines Hatz fiPMG-Generators

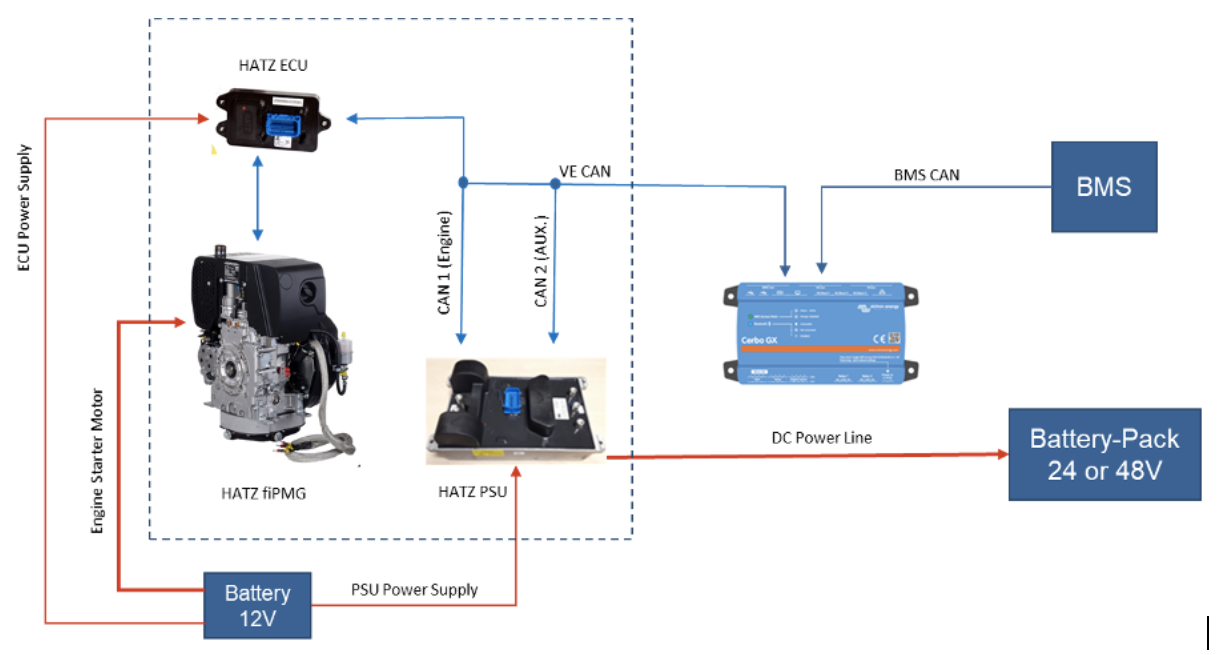

Das folgende Diagramm zeigt, wie der Hatz fiPMG-Gleichstromgenerator mit dem GX-Gerät verbunden wird.

GX-Gerätekonfiguration

Stellen Sie sicher, dass unter Einstellungen → Dienste das ausgewählte CAN-Bus-Profil „VE.Can & Lynx Ion BMS (250kbit/s)“ lautet. Dies ist die Standardeinstellung und unterstützt NMEA 2000. Sobald das GX-Gerät und der Aggregatregler angeschlossen sind, werden sie automatisch in der Geräteliste angezeigt.

Wartungsanweisungen finden Sie im Handbuch für den fiPMG.
