1. GX – automatyczne uruchamianie/zatrzymywanie generatora

W tym rozdziale:

1.1. Wstęp

Dzięki zintegrowaniu generatora prądu przemiennego lub stałego z urządzeniem GX dostępne stają się następujące funkcje:

Funkcje ogólne:

Automatyczne sterowanie generatorem: Automatyczne uruchamianie i zatrzymywanie generatora za pomocą funkcji „Automatyczne uruchamianie/zatrzymywanie generatora” w oparciu o różne stany systemu.
Ręczne sterowanie i planowanie: Ręczne uruchamianie i zatrzymywanie generatora z opcją zaplanowania pracy na określony czas.
Śledzenie serwisowania: Monitorowanie godzin pracy i odstępów między przeglądami.
Wydłużona żywotność agregatu prądotwórczego: Zintegrowane funkcje rozgrzewania i schładzania zapewniają odpowiednie smarowanie przed włączeniem odbiorników energii i zapobiegają nagłym wyłączeniom.

Dla podłączonych agregatów prądotwórczych:

Monitorowanie wydajności: Przegląd danych dotyczących produkcji prądu przemiennego lub stałego.
Śledzenie parametrów silnika: Monitorowanie ciśnienia, temperatury, obrotów, napięcia akumulatora rozruchowego i poziomu paliwa w zbiorniku.
Alarmy o błędach: Generowanie powiadomień o błędach systemu.
Obsługa DVCC: Wybrane generatory prądu stałego obsługują układ DVCC (rozproszonej kontroli napięcia i natężenia prądu, patrz rozdział DVCC - Rozproszona kontrola napięcia i natężenia prądu).

Monitorowanie i kontrola są dostępne nie tylko na samym urządzeniu GX, ale także za pośrednictwem portalu VRM i aplikacji Marine MFD HTML5. Więcej informacji podano w rozdziałach Portal VRM i Integracja morskich wyświetlaczy wielofunkcyjnych MFD za pomocą aplikacji.Portal VRM

Więcej ogólnych informacji na temat planowania instalacji Victron z generatorem znajduje się również w rozdziale Często zadawane pytania dotyczące generatora MultiPlus.

1.2. Sposób integracji

Istnieją dwa sposoby integracji:

Integracja z wykorzystaniem przekaźnika sterującego: Bezpotencjałowy przewodowy sygnał uruchomienia/zatrzymania przesyłany jest przez przekaźnik 1 urządzenia GX (patrz rozdział 17.2.7 dotyczący sygnału uruchomienia/zatrzymania sterowanego przekaźnikiem).
Integracja podłączonego generatora: Jeśli generator lub jego sterownik wskazano w poniższej tabeli, komunikacja cyfrowa jest obsługiwana do odczytu i sterowania za pośrednictwem VE.Can, Ethernet lub RS485 (za pomocą konwertera RS485-USB, np. interfejs Victron RS485-USB).

Obsługiwane sterowniki generatorów prądu przemiennego do integracji podłączonego agregatu prądotwórczego

Producent	Model	Rodzaj połączenia	Uwagi

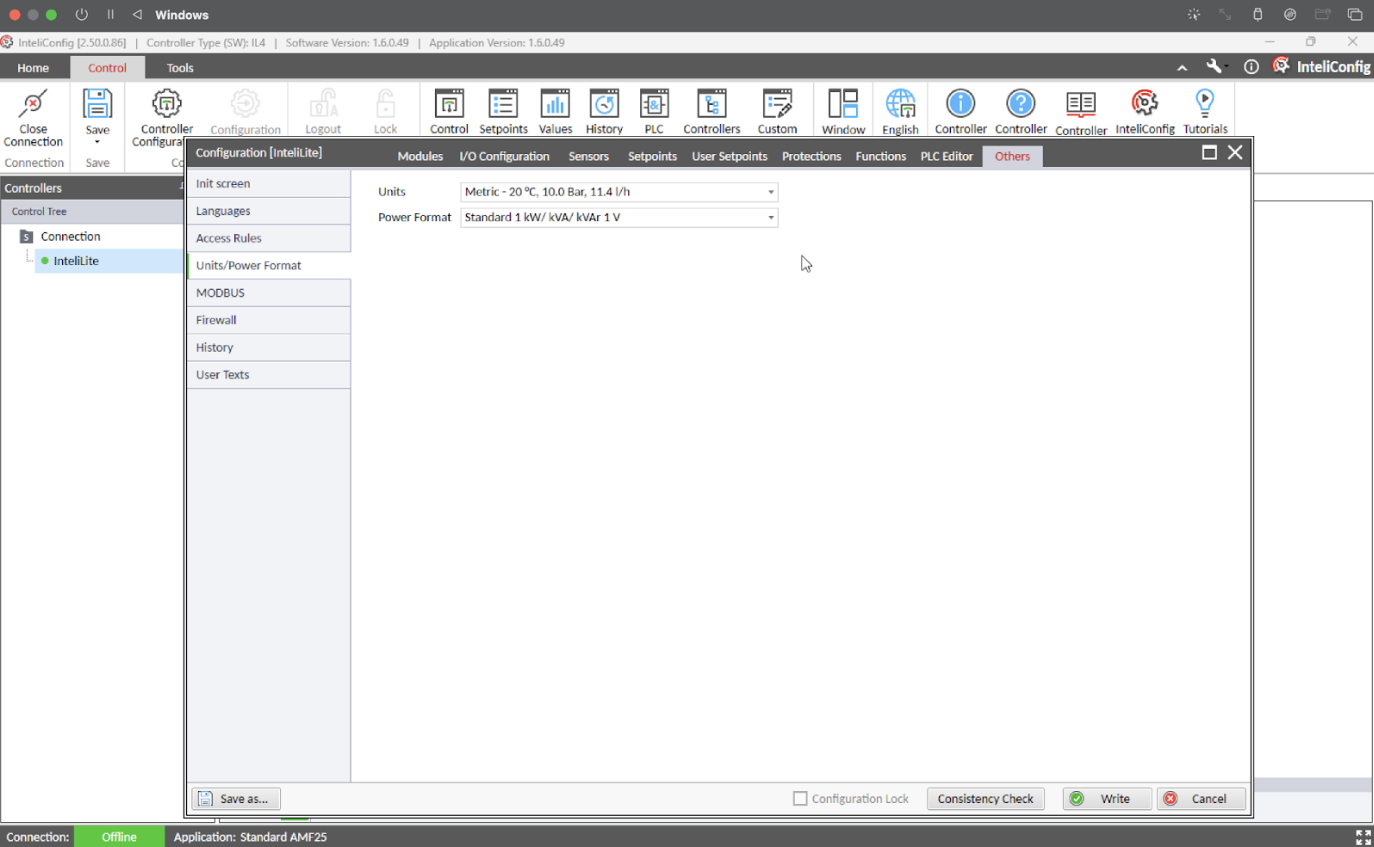

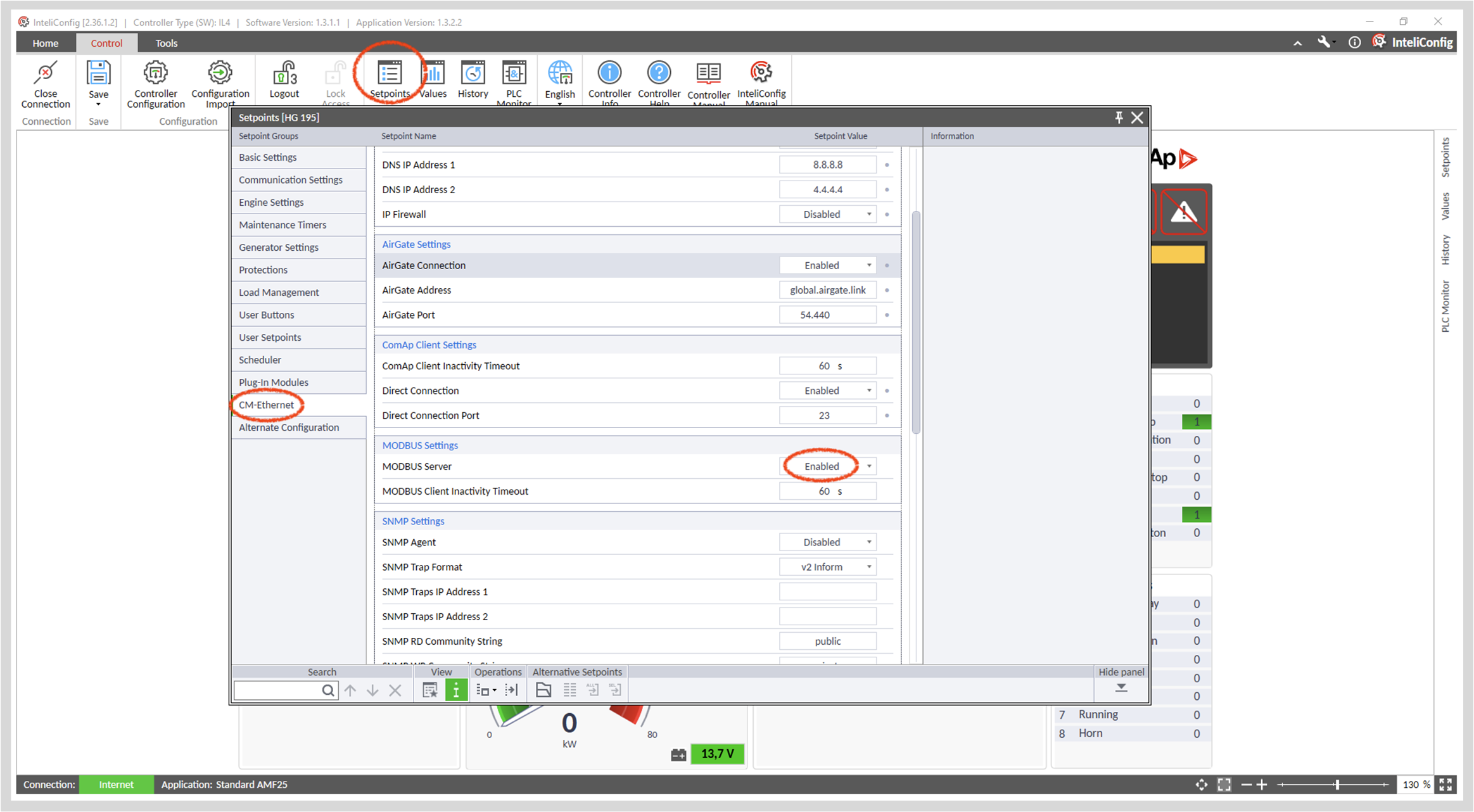

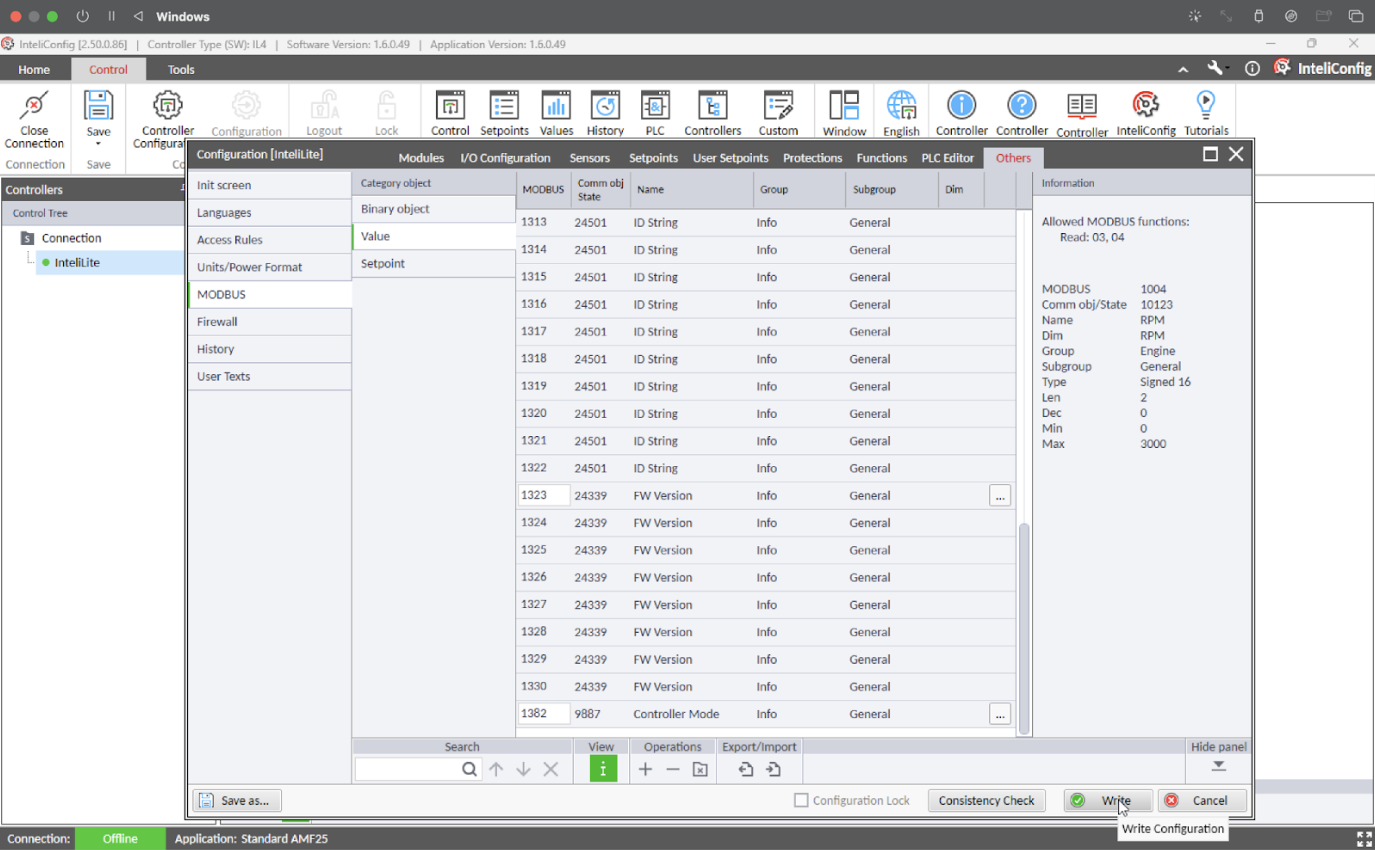

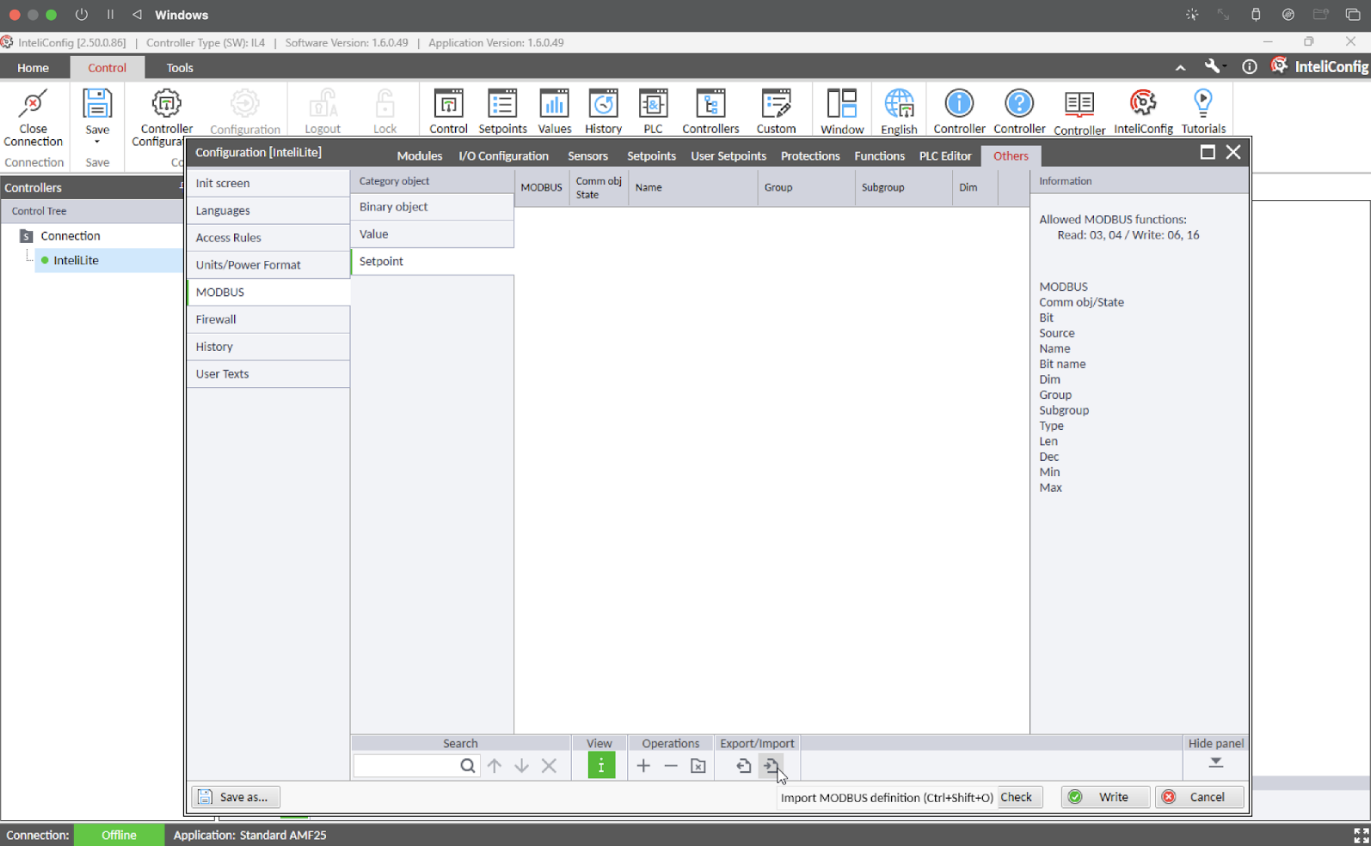

ComAp	InteliLite 4 AMF 25 InteliLite 4 AMF 20 InteliLite 4 AMF 9 InteliLite 4 AMF 8 InteliLite 4 MRS 16	Ethernet
CRE Technology	Compact AMF Gensys Compact Prime Gensys Compact Mains	Ethernet
Deep Sea Electronics	DSE4620	Ethernet lub RS485	Dla sieci Ethernet: Patrz ¹⁾ Dla RS485: Patrz ²⁾i ³⁾
	DSE6120
	DSE4510 MKII
	DSE4520 MKII
	DSE6110 MKII
	DSE6120 MKII
	DSE7310 MKII		Dla sieci Ethernet: Patrz ¹⁾ Dla RS485: Patrz ³⁾
	DSE 7410 MKII		Dla RS485: Patrz ⁴⁾
	DSE 7420 MKII
	DSE8610 MKII
	DSE8620 MKII
	DSE8660 MKII

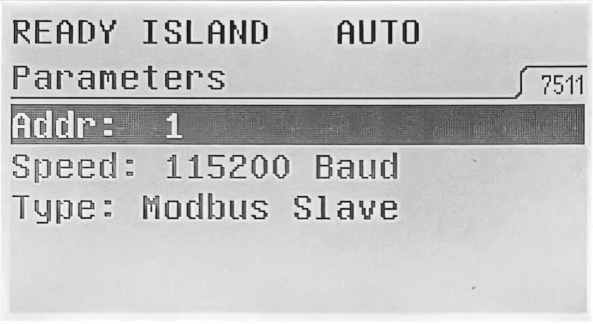

DEIF	Generator AGC 150	Ethernet lub RS485	Dla RS485: Patrz ⁴⁾
	AGC 150 Hybrid
	AGC 150 PMS Lite

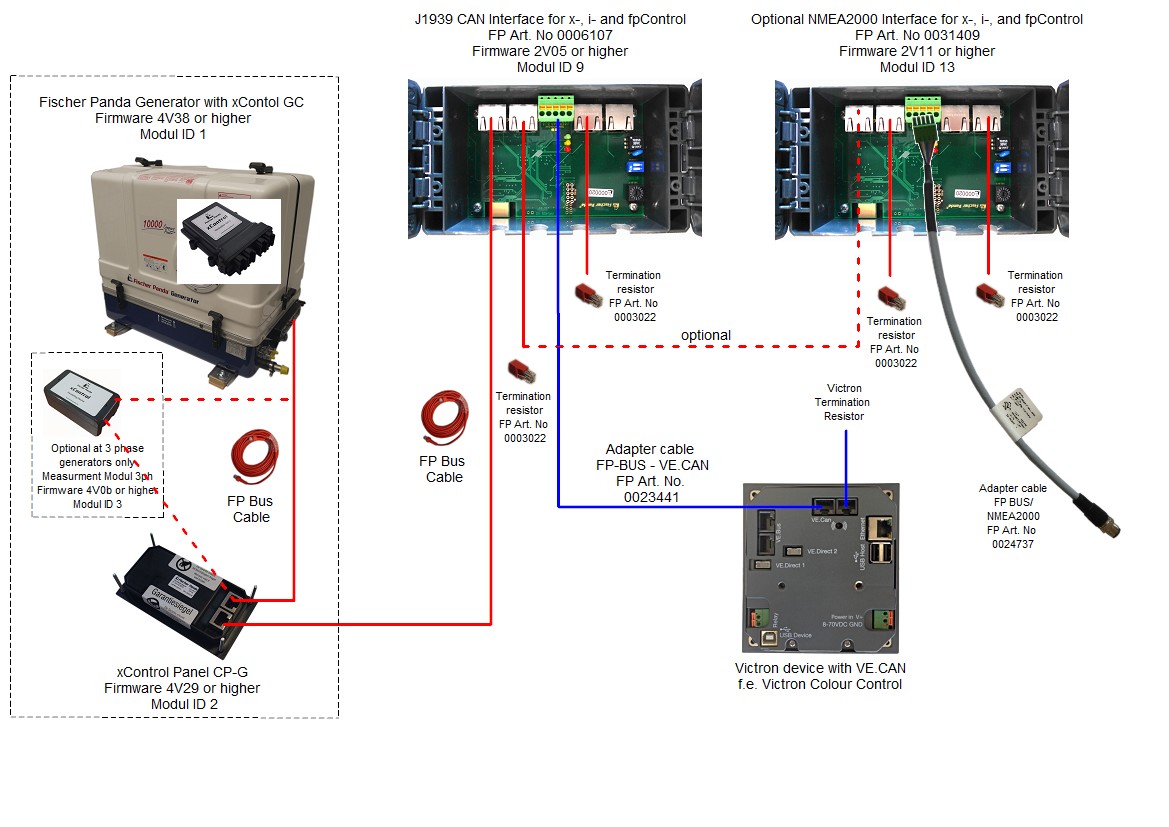

Fischer Panda	xControl	VE.Can

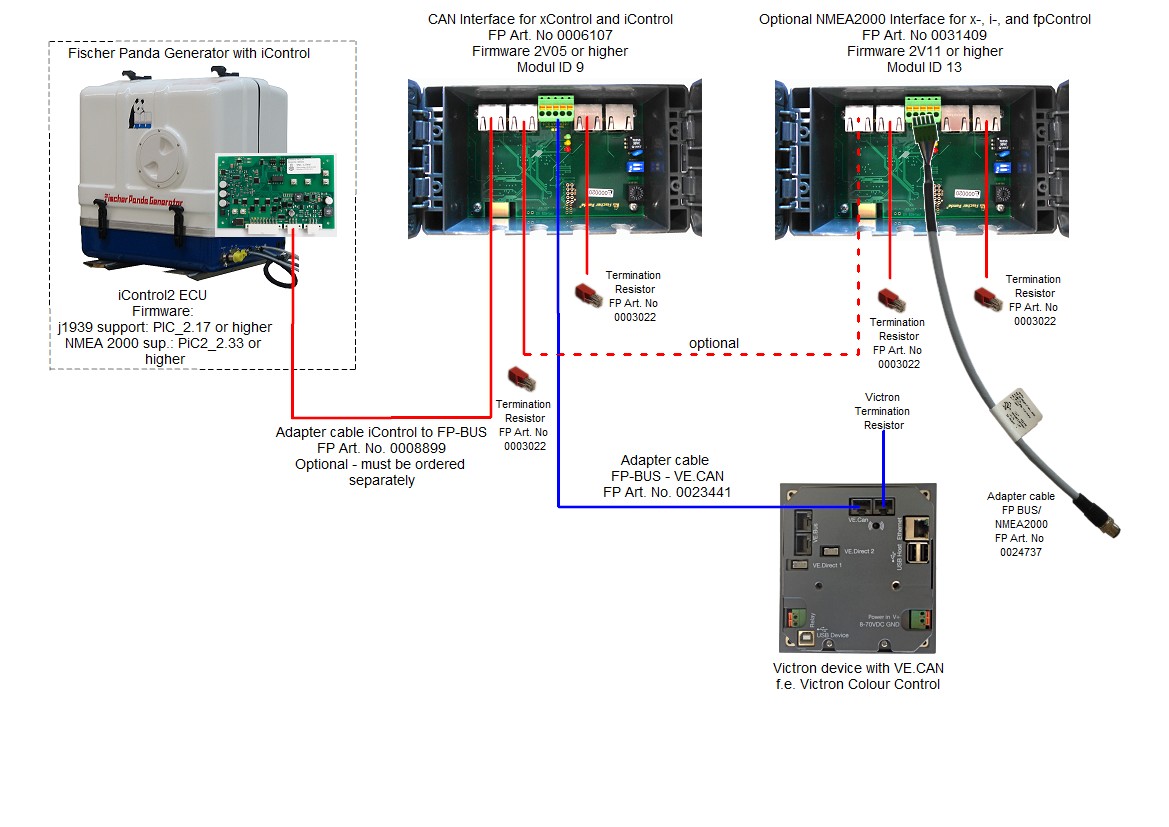

	iGenerator
	fpControl
¹⁾ Ten model nie jest wyposażony w moduł łączności Ethernet. Dlatego należy zastosować urządzenie komunikacyjne Deep Sea Electronics DSE855 USB-Ethernet lub inną bramkę DSE z obsługą Ethernet. ²⁾ Ten model nie jest wyposażony w moduł łączności RS485. Dlatego należy zastosować urządzenie komunikacyjne Deep Sea Electronics DSE857 USB-RS485 lub inną bramkę DSE z obsługą RS485. ³⁾ Wymagany jest izolowany konwerter USB-RS485 Hjelmslund Electronics USB485-STIXL (https://hjelmslund.eu/) ⁴⁾ Ten model wyposażony jest we wbudowany izolowany port RS485; jednak wymagany jest interfejs Victron RS485-USB.

Obsługiwane sterowniki generatora prądu stałego do integracji podłączonego generatora

Producent	Model	Rodzaj połączenia	Uwagi
Fischer Panda	fpControl	VE.Can

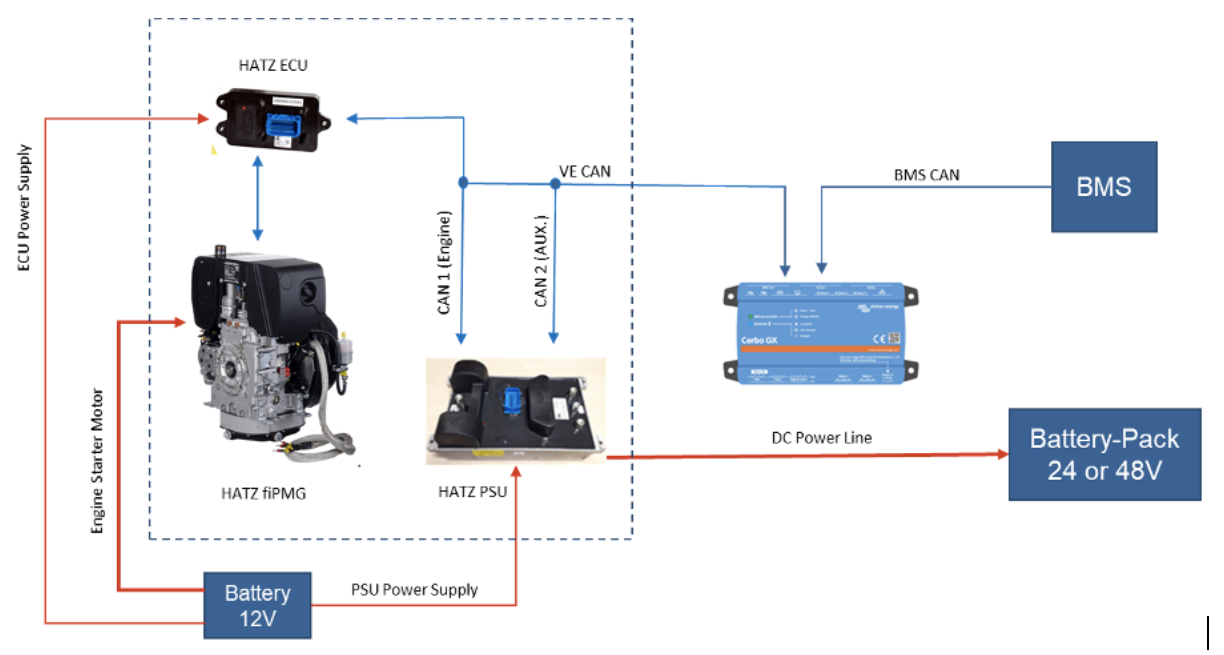

Hatz	fiPMG	VE.Can	Obsługuje sterowanie napięciem DVCC

Ważne

Urządzenie GX obsługuje tylko jeden podłączony sterownik agregatu prądotwórczego. Podczas integracji przez Ethernet należy sprawdzić, czy dla urządzenia GX dostępny jest tylko jeden sterownik agregatu prądotwórczego.

1.2.1. Sygnał start/stop sterowany przekaźnikiem

Większość generatorów obsługuje zewnętrzny sygnał start/stop, zwykle za pośrednictwem styku bezpotencjałowego. Zwarcie styku uruchamia generator, a jego otwarcie powoduje jego wyłączenie.

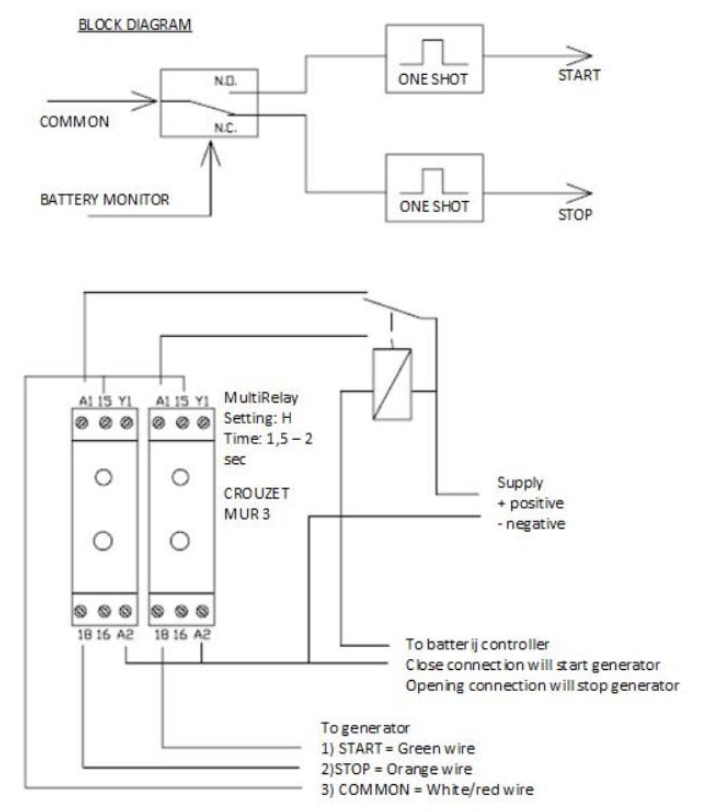

Niektóre generatory wymagają sygnałów impulsowych zamiast ciągłego połączenia. W takich przypadkach mogą być potrzebne dodatkowe przekaźniki czasowe (patrz poniżej). W każdym przypadku należy zapoznać się z treścią instrukcji obsługi generatora lub omówić to z dostawcą, który udzieli szczegółowych informacji na temat konfiguracji przewodu sygnału zdalnego uruchomienia.

W urządzeniu GX do sterowania generatorem należy użyć przekaźnika 1. Po podłączeniu wejścia generatora do przekaźnika 1 przejdź do Ustawienia → Przekaźnik → Opcje funkcji → Uruchomienie/zatrzymanie generatora.

Po ustawieniu przekaźnika 1 na „Rozruch/zatrzymanie agregatu prądotwórczego” dostęp do powiązanych ustawień można uzyskać w Ustawieniach → Rozruch/zatrzymanie agregatu prądotwórczego.

1.3. Menu uruchomienia/zatrzymania generatora

To jest ogólna strona przeglądu funkcji uruchamiania/zatrzymywania generatora. Z tej strony można skorzystać do monitorowania stanu generatora, wyświetlania statusu błędu, dostępu do czasu pracy i serwisowania oraz wprowadzania niezbędnych ustawień.

W przypadku podłączonych agregatów prądotwórczych przegląd pojawi się na liście urządzeń
W przypadku agregatów prądotwórczych sterowanych przekaźnikowo strona przeglądu znajduje się w Ustawienia → Uruchomienie/zatrzymanie generatora

Poszczególne pozycje menu mają następujące funkcje:

Funkcja automatycznego uruchamiania: Włącza funkcję automatycznego uruchamiania/zatrzymywania generatora na podstawie zdefiniowanych warunków ustawionych w menu Warunki.
Sterowanie ręczne: Szczegóły podano w rozdziale Funkcja ręcznego uruchamiania.
Aktualny czas pracy: Czas pracy generatora od chwili ostatniego uruchomienia.
Status sterowania / Stan: Wyświetla aktualny stan generatora. Możliwe komunikaty o stanie:
- Zatrzymany, Rozgrzewanie, Uruchomiony ręcznie, Działa według warunku, Schładzanie, Zatrzymywanie
Kod błędu sterowania / Błąd: Opis błędu.
Status generatora: Status zgłoszony przez sterownik agregatu prądotwórczego (*)
Kod błędu agregatu prądotwórczego: Kod błędu zgłoszony przez sterownik agregatu prądotwórczego (*)
Fazy prądu przemiennego: Odczyty napięcia, natężenia i mocy (*)
Tryb zdalnego uruchamiania: Po włączeniu tej funkcji podłączony sterownik agregatu prądotwórczego jest ustawiony na właściwy tryb, aby można go było zdalnie uruchomić za pomocą urządzenia GX (*)
Silnik: Wyświetla poszczególne odczyty sterownika (jeśli są obsługiwane przez sterownik): (*)
- Prędkość
- Obciążenie
- Ciśnienie oleju
- Temperatura oleju
- Temperatura płynu chłodzącego
- Temperatura spalin
- Temperatura uzwojenia
- Napięcie akumulatora rozruchowego
- Liczba uruchomień
Czas pracy i serwisowanie: Wyświetlanie różnych wartości związanych z czasem: (*)
- Całkowity czas pracy
- Dzienny czas pracy (ostatnie 30 dni)
- Czas pozostały do przeglądu
- Interwał serwisowy generatora
Ustawienia agregatu prądu stałego: Zawiera ustawienia napięcia i prądu ładowania oraz sterowanie BMS (*2)
Ustawienia: To jest brama do wszystkich innych funkcji.

(*) Dotyczy tylko podłączonych agregatów prądotwórczych.

(*2) Dotyczy tylko podłączonych agregatów prądu stałego.

1.4. Menu ustawień:

W menu Start/Stop generatora przewiń w dół i naciśnij Ustawienia, co spowoduje wyświetlenie menu Ustawienia.

Warunki: W menu Warunki określa się warunki, w których generator powinien się automatycznie uruchomić i wyłączyć. Szczegółowe informacje podano w rozdziale Warunki automatycznego uruchamiania/zatrzymywania.
Minimalny czas pracy: Tutaj można ustawić minimalny czas pracy generatora. Dobrą praktyką jest to, by po uruchomieniu generatora umożliwić mu osiągnięcie temperatury roboczej. W przypadku ręcznego uruchomienia to ustawienie jest ignorowane.
Czas rozgrzewania i czas schładzania: Umożliwia ustawienie konfigurowalnego czasu rozgrzewania lub schładzania generatora poprzez sterowanie przekaźnikiem, gdy przekaźnik wejściowy prądu przemiennego jest otwarty, a falownik/ładowarka nie jest do niego podłączona. Szczegółowe informacje podano w rozdziale Menu rozgrzewania i schładzania. Należy pamiętać, że ta funkcja wymaga aktualizacji oprogramowania sprzętowego falownika/ładowarki VE.Bus do wersji 502 lub nowszej.
Wykryj generator na wejściu AC: Włączenie tej funkcji wywołuje alarm na urządzeniu GX, a także wyśle alarmową wiadomość e-mail z portalu VRM:
- zawsze, gdy na zacisku wejściowym AC falownika/ładowarki nie zostanie wykryte zasilanie. Ta funkcja zwróci uwagę na szeroką gamę problemów, np. brak paliwa lub usterkę mechaniczną lub elektryczną generatora. Ta funkcja nie jest dostępna dla Multi/Quattro podłączonego do VE.Can.
- Wymaga włączenia automatycznego monitorowania alarmów w VRM, co jest ustawieniem domyślnym.
Alarm, gdy generator nie znajduje się w trybie automatycznego uruchomienia: Szczegółowe informacje podano w części Alarm, gdy generator nie znajduje się w trybie autostartu.
Okres ciszy: Patrz część Okres ciszy w rozdziale Warunki.

1.4.1. Alarm, gdy funkcja automatycznego uruchomienia jest wyłączona

Po włączeniu tej opcji alarm uruchomi się, gdy funkcja automatycznego uruchomienia będzie wyłączona przez ponad 10 minut. Jest to szczególnie przydatne, gdy właśnie dokonano przeglądu serwisowego generatora, a serwisant zapomniał przełączyć generator z powrotem w tryb automatycznego uruchomienia.

Dzięki tej funkcji zyskuje się pewność, że funkcja automatycznego uruchomienia nie pozostanie przypadkowo wyłączona. W przypadku agregatów prądotwórczych podłączonych cyfrowo, np. DSE, ComAp i Fischer Panda, obejmuje to sprawdzenie, czy na panelu agregatu włączono opcję Zdalne uruchamianie. Mogą zostać uruchomione dwa alarmy:

„Automatyczne uruchamianie/zatrzymywanie GX jest wyłączone” – Wywoływany, gdy funkcja automatycznego uruchomienia zostaje ręcznie wyłączona na urządzeniu GX.
„Zdalne uruchamianie jest wyłączone w agregacie prądotwórczym” – Wywoływany, gdy panel agregatu prądotwórczego nie zezwala na zdalne uruchamianie, np. wewnątrz systemów DSE, ComAp lub Fischer Panda. Zwykle ma to miejsce podczas serwisowania agregatu prądotwórczego.

1.4.2. Menu czasu pracy i interwałów serwisowych

Każdy generator wymaga serwisowania po pewnym czasie. Zalecany interwał konserwacji zależy przede wszystkim od użytkowania i czasu pracy. To menu umożliwia ustawienie interwału serwisowego, uruchamiając licznik generujący ostrzeżenie, gdy zbliża się czas przeglądu konserwacyjnego.

Szczegółowy opis pozycji menu:

Zresetuj liczniki dziennego czasu pracy: Resetuje 7-dniową historię czasu pracy.
Całkowity czas pracy generatora (godziny): Zresetuj lub zmień łączną liczbę godzin pracy, aby dostosować do wskazań generatora. Ma to również wpływ na wyświetlanie „Całkowitego czasu pracy” w przeglądzie uruchamiania/zatrzymywania generatora.
Częstotliwość serwisowania generatora (godziny): Ustaw częstotliwość serwisowania generatora (w godzinach). Szczegółowe instrukcje podano w instrukcji obsługi generatora.
Zresetuj licznik serwisowy: Resetuje licznik serwisowy. Użyj tej opcji po zakończeniu serwisowania generatora, aby umożliwić ponowne uruchomienie licznika „Czas pozostały do przeglądu serwisowego”.

1.4.3. Menu rozgrzewania i schładzania

Menu rozgrzewania i schładzania umożliwia skonfigurowanie czasu, w którym generator musi się rozgrzać lub schłodzić przed lub po pracy. Jest to kontrolowane za pomocą przekaźnika, gdy przekaźnik wejściowy AC jest otwarty, a falownik/ładowarka nie są podłączone.

Tego samego menu używa się również w przypadku agregatów prądotwórczych podłączonych cyfrowo (np. poprzez Modbus), w których przekaźnik GX nie jest wykorzystywany.

Uwaga: Działanie tej funkcji wymaga aktualizacji oprogramowania sprzętowego falownika/ładowarki VE.Bus do wersji 502 lub nowszej.

Czas rozgrzewania:

Czas potrzebny do rozgrzania generatora przed przyjęciem przez Multi/Quattro sygnału wejściowego AC. Urządzenie GX sygnalizuje generatorowi uruchomienie, ale Multi/Quattro zamknie przełącznik transferowy dopiero po upływie tego czasu.

Czas schładzania:

Czas potrzebny na ostygnięcie generatora przed wyłączeniem. W tym czasie Multi/Quattro odłącza wejście AC i uruchamia obciążenie z akumulatorów. Po upływie czasu GX wysyła sygnał do generatora, aby się zatrzymał.
Niektóre generatory nie zatrzymują się niezwłocznie po otrzymaniu sygnału; patrz kolejne ustawienie.

Czas zatrzymania generatora:

Po okresie schładzania GX sygnalizuje generatorowi zatrzymanie, ale przed zaakceptowaniem wejścia AC Multi/Quattro czeka do końca tego okresu.
To ustawienie jest potrzebne tylko wtedy, gdy generator potrzebuje czasu, aby się wyłączyć bez automatycznego odłączenia AC. W takich przypadkach należy ustawić nieco dłuższe opóźnienie, aby zapobiec ponownemu podłączeniu Multi/Quattro przed całkowitym wyłączeniem generatora. Ustawienie wartości zero oznacza, Multi/Quattro zaakceptuje wejście AC niezwłocznie po fazie schładzania.

1.5. Warunki automatycznego uruchamiania/zatrzymywania

W razie utraty łączności: W przypadku zerwania łączności pomiędzy a falownikiem/ładowarką VE.Bus, a parametry rozruchu/zatrzymania generatora zależą od tych danych, wybierz jedno z poniższych działań:

Zatrzymaj generator (domyślnie): zatrzymuje generator, jeśli jest uruchomiony.
Uruchom generator: uruchamia generator, jeśli nie jest uruchomiony.
Kontynuuj działanie: utrzymuje działanie generatora, jeśli był uruchomiony w chwili utraty łączności.

Zatrzymaj generator, gdy dostępne jest wejście AC: przydatne w systemach rezerwowych, w których Quattro jest podłączone do sieci/zasilania na wejściu AC 1 lub AC 2, a agregat prądotwórczy jest na drugim wejściu AC. Po włączeniu agregat zatrzyma się dopiero po przywróceniu zasilania sieciowego po awarii.

Użytkownik może zdefiniować następujące parametry w celu spowodowania automatycznego uruchomienia/zatrzymania generatora:

(*Zmierzona tutaj wartość jest całkowitym poborem prądu przemiennego przez system.)

Parametry warunku mają priorytet w kolejności wskazanej powyżej. W chwili spełnienia kilku warunków jednocześnie, tylko warunek o najwyższym priorytecie zostanie wyświetlony jako aktywny. Wszystkie zaznaczone warunki poddawane są ocenie, nawet jeśli generator już jest uruchomiony. Gdy aktywny warunek zostanie spełniony, niespełniony parametr w warunku o niższym priorytecie sprawi, że generator będzie nadal działał.

1.5.1. Zatrzymaj generator, gdy dostępne jest zasilanie na wejściu AC

Ta opcja jest idealna do systemów rezerwowych, w których Quattro ma jedno wejście prądu przemiennego podłączone do głównego źródła zasilania, a drugie wejście prądu przemiennego podłączone do generatora.

Po włączeniu tej opcji i zdefiniowaniu wejścia AC, do którego podłączona jest sieć, generator zatrzyma się, gdy tylko zasilanie z sieci elektroenergetycznej będzie ponownie dostępne po jej awarii. Proces przebiega następująco:

Najpierw odłączany jest generator.
Rozpoczyna się okres schładzania zgodnie ze skonfigurowanymi ustawieniami.
Całkowite wyłączenie generatora następuje w ciągu dodatkowych 15 sekund.

Wyłączony: Zatrzymaj generator, gdy dostępne wejściu AC jest aktualnie wyłączone
Wejście AC 1: Zasilanie sieciowe jest podłączone do wejścia AC 1
Wejście AC 2: Zasilanie sieciowe jest podłączone do wejścia AC 2

1.5.2. Funkcja Start/Stop uruchamiana zależnie od SoC akumulatora

Funkcja ta umożliwia sterowanie generatorem na podstawie poziomu naładowania akumulatora (SoC).

Użyj wartości SoC akumulatora do uruchomienia/zatrzymania: Włącz lub wyłącz tę funkcję.
Uruchom, gdy SoC akumulatora spadnie poniżej: Ustawia próg SoC dla automatycznego uruchomienia, gdy nastąpi rozładowanie akumulatora.
Wartość uruchomienia w godzinach ciszy: Jeśli włączono opcję Godziny ciszy, możesz opóźnić automatyczne uruchomienie do chwili, gdy będzie to absolutnie konieczne, ustawiając niższy, bardziej krytyczny próg.
Uruchom po spełnieniu warunku przez: Ustawia opóźnienie przed włączeniem, zapewniając utrzymanie warunku przed uruchomieniem generatora.
Zatrzymaj, gdy SoC akumulatora jest wyższy niż: Definiuje SoC, przy którym następuje wyłączenie generatora.
Wartość zatrzymania w godzinach ciszy: Jeśli włączona jest opcja Godziny ciszy, ustaw niższy próg zatrzymania, aby zminimalizować czas pracy generatora.
Zatrzymaj po spełnieniu warunku przez: Określa opóźnienie przed wyłączeniem, zapewniając utrzymanie warunku przed uruchomieniem generatora.

1.5.3. Start/Stop na podstawie natężenia prądu akumulatora

Funkcja ta umożliwia sterowanie generatorem na podstawie poziomu natężenia prądu akumulatora.

Użyj wartości natężenia prądu akumulatora do uruchomienia/zatrzymania: Włącz lub wyłącz tę funkcję.
Uruchom, gdy natężenie prądu akumulatora będzie wyższe niż: W sytuacji, gdy pojawia się wysokie zapotrzebowanie na prąd przemienny, które wkrótce doprowadzi do wyczerpania akumulatora, generator może zostać uruchomiony automatycznie, aby pomóc w zaspokojeniu tego zapotrzebowania. Ustaw poziom prądu, przy którym to nastąpi.
Wartość uruchomienia w okresie ciszy: Jeśli zdefiniowano Okres ciszy, ustaw wyższą wartość progową, by uruchomić tylko w bardziej krytycznych warunkach.
Uruchom po spełnieniu warunku: Dodaje opóźnienie przed automatycznym uruchomieniem, aby zapobiec niepotrzebnej aktywacji generatora z powodu krótkotrwałych, szczytowych prądów z urządzeń prądu przemiennego.
Zatrzymaj, gdy prąd akumulatora jest niższy niż: Definiuje wartość progową prądu dla automatycznego zatrzymania.
Wartość zatrzymania w godzinach ciszy: Jeśli włączono godziny ciszy, ustawia wyższą wartość progową zatrzymania, aby skrócić czas pracy generatora.
Zatrzymaj po spełnieniu warunku przez: Dodaje opóźnienie, aby zapewnić stabilną redukcję prądu przed zatrzymaniem generatora.

1.5.4. Start/Stop na podstawie napięcia akumulatora

Ta funkcja umożliwia sterowanie generatorem na podstawie napięcia akumulatora.

Użyj wartości napięcia akumulatora do uruchomienia/zatrzymania: Włącz lub wyłącz tę funkcję.
Uruchom, gdy napięcie akumulatora spadnie poniżej: Generator uruchomi się automatycznie, gdy napięcie akumulatora spadnie poniżej określonej wartości.
Wartość uruchomienia w godzinach ciszy: Jeśli włączono godziny ciszy, ustaw niższą (bardziej krytyczną) wartość progową, by uruchomić generator tylko wtedy, gdy jest to absolutnie konieczne.
Uruchom po spełnieniu warunku przez: Dodaje opóźnienie przed uruchomieniem generatora, gdy napięcie osiągnie wartość progową uruchomienia.
Zatrzymaj, gdy napięcie akumulatora jest wyższe niż: Określa próg napięcia dla automatycznego zatrzymania.
Wartość wyłączenia w godzinach ciszy: Jeśli włączono godziny ciszy, ustaw niższy poziom napięcia uzyskując krótszy czas pracy generatora.
Zatrzymaj po spełnieniu warunku przez: Dodaje opóźnienie, aby zapewnić stabilność poziomu napięcia przed zatrzymaniem generatora.

1.5.5. Start/Stop w oparciu o obciążenie AC

Wyzwalacze obciążenia AC działają podobnie do innych wyzwalaczy, ale tę funkcję można udoskonalić za pomocą ustawienia Pomiaru. Ustawienie Pomiar jest dostępne w oprogramowaniu sprzętowym w wersji 2.0 i nowszych, i ma trzy możliwe wartości:

Całkowite zużycie (opcja domyślna)
Całkowity wyjściowy prąd przemienny falownika
Najwyższa faza wyjściowego prądu przemiennego falownika

1.5.6. Start/Stop w oparciu o wysoką temperaturę falownika

Funkcja umożliwia uruchomienie generatora na podstawie ostrzeżeń dotyczących temperatury falownika.

Uruchomienie po ostrzeżeniu o wysokiej temperaturze: Włącz lub wyłącz tę funkcję.
Uruchom, gdy ostrzeżenie jest aktywne przez: Ustawia opóźnienie przed uruchomieniem generatora, aby zapobiec uruchomieniu z powodu krótkich skoków temperatury spowodowanych krótkotrwałym wysokim zapotrzebowaniem na prąd przemienny.
Po usunięciu ostrzeżenia wyłącz po: Dodaje opóźnienie przed zatrzymaniem generatora, aby zapewnić stabilną redukcję temperatury falownika, zwykle z powodu niższego zapotrzebowania na moc.

1.5.7. Start/Stop na podstawie przeciążenia falownika

Funkcja ta umożliwia uruchomienie generatora w odpowiedzi na ostrzeżenie o przeciążeniu falownika.

Uruchom w chwili ostrzeżenia o przeciążeniu: Włącz lub wyłącz tę funkcję.
Uruchom, gdy ostrzeżenie jest aktywne przez: Ustawia opóźnienie, aby mieć pewność, że ostrzeżenie o przeciążeniu falownika nie pojawi się w wyniku krótkotrwałego, dużego zapotrzebowania na moc prądu przemiennego.
Po usunięciu ostrzeżenia wyłącz po: dodaje opóźnienie, aby zapewnić stabilność redukcji zapotrzebowania na moc prądu przemiennego.

1.5.8. Praca okresowa

Ta funkcja umożliwia automatyczne okresowe uruchamianie generatora.

Interwał między uruchomieniami: Ustaw interwał między uruchomieniami.
Pomiń uruchomienie, jeśli trwało przez: Pomija uruchomienie, jeśli generator działał już co najmniej przez czas trwania testu w danym interwale.
Data początkowa interwału uruchamiania: Określa, kiedy licznik interwałów rozpocznie działanie. Przed tą datą nie będzie miało miejsca żadne uruchomienie.
Godzina rozpoczęcia: Określa porę dnia uruchomienia.
Czas trwania: Czas pracy po uruchomieniu.
Uruchom do chwili pełnego naładowania akumulatora: Po włączeniu tej funkcji generator będzie pracował do chwili pełnego naładowania akumulatora, zamiast przez ustalony czas.

1.5.9. Funkcja ręcznego uruchamiania

Chcąc uruchomić generator zdalnie użyj funkcji Uruchamiania ręcznego. Możesz także nacisnąć Start, gdy generator już działa - dzięki temu generator nie zatrzyma się automatycznie w chwili spełnienia warunku, który spowodował jego uruchomienie. Innymi słowy, funkcja Uruchamiania ręcznego zastąpi parametry automatycznego zatrzymania.

Sposoby ręcznego uruchamiania generatora:

Skorzystanie z menu ręcznego uruchamiania: Przejdź do Uruchom/zatrzymaj generator → Uruchomienie ręczne; a następnie przełącz grafikę, aby uruchomić generator.
Skorzystanie z lewego górnego przycisku na konsoli zdalnej: Naciśnij lewy górny przycisk na , lub na konsoli zdalnej i włącz stronę generatora. Następnie naciśnij przycisk Start.
Skorzystanie z opcji Sterowanie z portalu VRM: Patrz instrukcja obsług portalu VRM.

Ostrzeżenie

W przypadku uruchomienia ręcznego (zdalnie) bez programatora czasowego wyłączenia (funkcja uruchomienia czasowego), generator będzie działał w nieskończoność, aż do ręcznego wyłączenia.

Programator czasowy wyłączenia jest dostępny dla obu metod uruchamiania ręcznego i zapobiega niezamierzonemu pozostawieniu generatora w ruchu.
Generator można zatrzymać ręcznie tylko wtedy, gdy nie zostanie spełniony żaden aktywny warunek pracy.
Aby wymusić zatrzymanie, najpierw wyłącz funkcję utrzymującą go w ruchu lub wyłącz funkcję uruchamiania/zatrzymywania generatora.

1.5.10. Okres ciszy

Funkcja okresu ciszy pozwala ustawić okres, w którym hałas generatora może być uciążliwy. W tym okresie generator uruchomi się tylko wtedy, gdy będzie to absolutnie konieczne, przy użyciu dostosowanych warunków automatycznego uruchamiania.

Jak włączyć funkcję Okresu ciszy

Przejdź do Ustawienia → Uruchomienie/zatrzymanie generatora → Ustawienia.
Przełącz Okres ciszy na WŁ.
W wyświetlonych polach ustaw czas rozpoczęcia i zakończenia.

Należy pamiętać, że w przypadku ustawienia identycznej wartości czasu rozpoczęcia i zakończenia, po włączeniu tej funkcji Okres ciszy będzie obowiązywał bezterminowo.

Korzystanie z Okresu ciszy jako narzędzia do zdefiniowania dwóch zestawów preferencji użytkownika

Funkcji Okresu ciszy można również użyć do dostosowania sposobu, w jaki system reaguje na różne warunki. Na przykład:

Wczesny poranek/niski poziom naładowania: Poziom naładowania akumulatora jest często najniższy rano. W połączeniu z pochmurną pogodą lub panelami słonecznymi o zachodnim nachyleniu (lepiej działającymi po południu), generator może automatycznie uruchomić się rano z powodu niskiego poziomu naładowania. Jednak później w ciągu dnia, wraz ze wzrostem produkcji energii słonecznej, praca generatora może stać się niepotrzebna. Ustawiając okres ciszy w tym czasie z niższymi progami automatycznego uruchamiania, można zapobiec przedwczesnemu uruchamianiu generatora i lepiej wykorzystać dostępną energię słoneczną.
Domek letniskowy: W domku letniskowym zapotrzebowanie na energię jest znacznie wyższe, gdy przebywają w nim domownicy, niż wtedy, gdy jest pusty. Funkcja okresu ciszy może okazać się pomocna poprzez zastosowanie niższych progów automatycznego uruchamiania, gdy w domu przebywają ludzie, i wyższych, gdy jest pusty.
Sposób konfiguracji:
- Ustaw okres ciszy jako stały warunek (patrz powyżej), gdy w domu przebywają domownicy.
- Przełącz okres ciszy na WYŁĄCZONE, gdy w domu nie ma nikogo, co umożliwi normalne zachowanie generatora.

1.6. Kontroler ComAp

1.6.1. Wstęp

Jak to działa?

Urządzenie GX komunikuje się (odczytuje/wysyła) z panelem InteliLite 4 za pośrednictwem protokołu Modbus TCP przez Ethernet, wykorzystując moduł ComAp CM3-Ethernet (wymagany) jako interfejs komunikacyjny. Konieczne jest ponowne mapowanie rejestrów Modbus za pomocą oprogramowania InteliConfig.

Przegląd wszystkich używanych rejestrów Modbus i ich wymaganych mapowań przedstawiono w załączniku: Rejestry przechowujące Modbus dla kontrolera ComAp InteliLite 4

Po dokonaniu mapowania urządzenie GX automatycznie wykrywa obecność kontrolera ComAp InteliLite 4, korzystając z ciągu identyfikacyjnego znajdującego się w rejestrze Modbus 1307. Rozpoznaje wszystkie moduły o nazwach zaczynających się od „InteliLite4-”. Ten ciąg identyfikacyjny pojawia się również na pasku tytułu okna InteliConfig.

1.6.2. Wymagania

Urządzenie GX z VenusOS v3.42 lub nowszym
Obsługiwany kontroler ComAp
Moduł CM3-Ethernet (kod zamówienia ComAp: CM3ETHERXBX)
Istnieje możliwość, że będzie również współpracować ze standardowym modułem CM-Ethernet (kod zamówienia ComAp: CM2ETHERXBX), lecz jeszcze tego nie przetestowano.
Osprzęt sieciowy Ethernet

1.6.3. Instalacja i konfiguracja

Instalacja i konfiguracja odbywa się w zaledwie kilku krokach. Wystarczy włączyć serwer Modbus w module CM3-Ethernet. Można tego dokonać z poziomu panelu sterującego lub korzystając z oprogramowania do sterownika InteliConfig, które można pobrać ze strony ComAp.

Dalsza konfiguracja modułu ComAp CM3-Ethernet nie jest konieczna.

Rejestry Modbus należy skonfigurować za pomocą oprogramowania InteliConfig zgodnie z listą rejestrów, jak opisano w sekcji Rejestry przechowujące Modbus dla kontrolera ComAp InteliLite 4.

Konfiguracja kontrolera ComAp

Poniższa procedura opisuje kroki korzystania z oprogramowania konfiguracyjnego InteliConfig. Sprawdź, czy masz najnowszą wersję i masz łączność ze sterownikiem:

Dopilnuj, by format Jednostek/Zasilania był poprawny:
- Wybierz kartę Konfiguracja sterownika
- Wybierz opcję Inne
- Wybierz format Jednostek/Mocy
- Sprawdź, czy Jednostki ustawione są na „Metryczne - 20°C, 10,0 bar, 11,4 l/h”, a Format mocy ustawiony na „Standardowy 1 kW/kVA/kVAr 1 V”.
Ponowne mapowanie rejestrów Modbus:
- W tym samym oknie wybierz MODBUS
- Pobierz plik mapowania Modbus dla Victron Energy: Mapowanie ComAp InteliLite GX
- U dołu, w sekcji Import/Eksport, kliknij ikonę Importuj po prawej stronie
- Wybierz pobrany plik mapowania i kliknij OK
- W prawym dolnym rogu kliknij przycisk Zapisz, aby zapisać konfigurację w kontrolerze
Plik UMOD mapowania ComAp Modbus zawiera niezbędne mapowania rejestrów Modbus wymagane przez urządzenie GX. Czytelny dla człowieka format mapowania znajduje się również w załączniku: Rejestry przechowujące Modbus dla kontrolera ComAp InteliLite 4.
Włączanie serwera Modbus kontrolera
- Wybierz kartę Setpoint
- W następnym menu wybierz moduł CM-Ethernet
- Włącz serwer Modbus

Konfiguracja urządzenia GX

Po podłączeniu urządzenia GX i sterownika agregatu prądotwórczego do tej samej sieci sterownik automatycznie pojawi się na liście urządzeń. Na ilustracji przedstawiono przykład sterownika generatora DSE.

Jeśli się nie pojawi, sprawdź ustawienia Modbus na urządzeniu GX, przechodząc do Ustawienia → Urządzenia Modbus TCP/UDP. Sprawdź, czy włączona jest funkcja automatycznego skanowania (jest to ustawienie domyślne) lub ręcznie przeskanuj urządzenie; powinno zostać wykryte i wyświetlone w podmenu Wykryte urządzenia D. Celem zapewnienia niezawodnego działania włącz automatyczne skanowanie, dzięki czemu sieć będzie skanowana co dziesięć minut. Jeśli adres IP ulegnie zmianie, urządzenie zostanie wykryte ponownie. Jednak zaleca się przypisanie sterownikowi statycznego adresu IP, aby uniknąć nieoczekiwanej utraty łączności.

1.7. Kontroler CRE Technology

1.7.1. Wstęp

Jak to działa?

Urządzenie GX komunikuje się ze sterownikiem CRE, odczytując i wysyłając dane zgodnie ze specyfikacją Modbus TCP sterownika, korzystając z łączności Ethernet sterownika CRE.

Wykorzystując wartości identyfikacyjne pobrane za pośrednictwem Modbus, urządzenie GX automatycznie wykrywa obecność sterownika.

1.7.2. Wymagania

Urządzenie GX z VenusOS v3.50 lub nowszym
Obsługiwany sterownik CRE z wersją oprogramowania układowego v2.0 lub nowszą
Osprzęt sieciowy Ethernet

1.7.3. Instalacja i konfiguracja

Wymagania wstępne

Sterownik CRE umożliwia zmianę jednostek ciśnienia i temperatury; jednak urządzenie GX oczekuje, że ciśnienie oleju będzie skonfigurowane w barach, a temperatura w °C. Sprawdź poprawność ustawień jednostek miary.

Konfiguracja urządzenia GX

1.8. Obsługa sterownika generatora DSE- Deep Sea

1.8.1. Wstęp

Integrując sterownik agregatu prądotwórczego Deep Sea Electronics (DSE) z urządzeniem GX możliwy jest odczyt danych prądu przemiennego, ciśnienia oleju, temperatury płynu chłodzącego, poziomu zbiornika, liczby uruchomień silnika i dokonanie innych odczytów stanu. Ponadto obsługuje cyfrową sygnalizację start/stop z urządzenia GX.

Jak to działa?

Urządzenie GX komunikuje się ze sterownikiem Deep Sea Electronics (DSE) poprzez odczyt i wysyłanie danych za pośrednictwem specyfikacji Modbus DSE „GenComm”. Komunikacja ta odbywa się albo poprzez połączenie Ethernet samego sterownika DSE, albo, w przypadku sterowników bez interfejsu Ethernet, poprzez urządzenie komunikacyjne Deep Sea Electronics DSE855 USB-Ethernet lub inną zgodną bramkę DSE z obsługą Ethernetu, która obsługuje Modbus TCP.

Używając wartości identyfikacyjnych uzyskanych za pośrednictwem Modbus, urządzenie GX automatycznie wykrywa obecność sterownika.

1.8.2. Wymagania

Urządzenie GX z VenusOS v3.12 lub nowszym
Obsługiwany sterownik DSE
W przypadku modeli, które oferują tylko łączność USB (patrz tabela powyżej), wymagany jest Deep Sea Electronics DSE855 (lub podobne urządzenie).
Osprzęt sieciowy Ethernet

Przypadek specjalny: DSE 4520 MKII (Venus OS v3.50 lub nowsza)

W przeciwieństwie do wszystkich innych obsługiwanych sterowników DSE, DSE 4520 MKII nie akceptuje poleceń sterujących za pośrednictwem komunikacji cyfrowej. W związku z tym należy skorzystać z przewodowego sygnału sterującego z użyciem funkcji „Podłączony pomocniczy przekaźnik agregatu prądotwórczego”. Więcej informacji podano w rozdziale ???.

1.8.3. Instalacja i konfiguracja

Konfiguracja urządzenia GX

Po podłączeniu urządzenia GX i sterownika agregatu prądotwórczego do tej samej sieci sterownik automatycznie pojawi się na liście urządzeń.

Jeśli się nie pojawi, sprawdź ustawienia Modbus na urządzeniu GX, przechodząc do Ustawienia → Urządzenia Modbus TCP/UDP. Sprawdź, czy włączona jest funkcja automatycznego skanowania (jest to ustawienie domyślne) lub ręcznie przeskanuj urządzenie; powinno ono zostać wykryte i wyświetlone w podmenu Wykryte urządzenia. Celem zapewnienia niezawodnego działania włącz automatyczne skanowanie, dzięki czemu sieć będzie skanowana co dziesięć minut. Jeśli adres IP ulegnie zmianie, urządzenie zostanie wykryte ponownie. Zaleca się jednak przypisanie kontrolerowi statycznego adresu IP, aby zapobiec nieoczekiwanej utracie łączności.

Połączony pomocniczy przekaźnik agregatu prądotwórczego

Począwszy od Venus OS v3.50, dostępna jest nowa funkcjonalność dla przekaźnika 1 na urządzeniu GX: Połączony przekaźnik pomocniczy agregatu prądotwórczego.

To ustawienie umożliwia przekaźnikowi 1 działanie równolegle z cyfrowymi poleceniami sterującymi podłączonego urządzenia DSE 4520 MKII. Przekaźnik 1 pozostaje otwarty, gdy agregat prądotwórczy jest wyłączony, i zamyka się niezwłocznie po wydaniu polecenia uruchomienia.

Ta funkcja jest przydatna do:

Zapewnienia przewodowego rozwiązania awaryjnego w przypadku usterki przekazywania danych.
Aplikacji niestandardowych, takich jak sterowanie zewnętrzną pompą paliwa lub wyzwalanie innego sygnału sterującego.

Instrukcje dotyczące okablowania podano w Sygnał start/stop sterowany przekaźnikiem

1.9. Sterownik DEIF

1.9.1. Wstęp

Jak to działa?

Urządzenie GX odczytuje i wysyła dane do kontrolera DEIF za pośrednictwem specyfikacji Modbus kontrolera, korzystając z połączenia Ethernet lub portu RS485 1 kontrolera DEIF. Wykorzystując wartości identyfikacyjne znalezione za pośrednictwem Modbus, urządzenie GX automatycznie wykrywa obecność kontrolera.

1.9.2. Wymagania

Urządzenie GX z Venus OS v3.50 lub nowszym
Obsługiwany kontroler DEIF AGC 150 z wersją oprogramowania układowego 1.19.0 (od maja 2024 r.) lub nowszą
Do integracji za pośrednictwem Ethernetu: Osprzęt sieciowy Ethernet
Do integracji za pośrednictwem RS485: Victron Energy RS485 do USB (numer katalogowy ASS030572050 lub ASS030572018)

1.9.3. Instalacja i konfiguracja

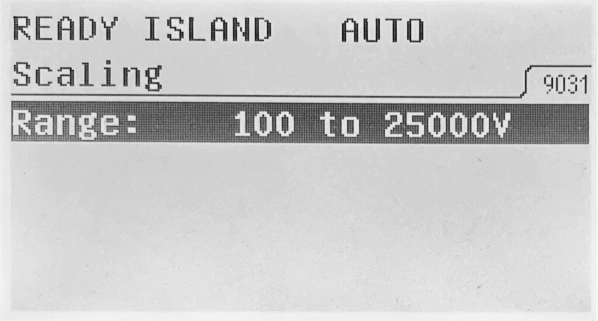

Ustawianie prawidłowego parametru skalowania

Obecnie obsługiwana jest tylko domyślna wartość parametru „Skalowanie” kontrolera (kanał 9030, wartość od 100 do 25000 V). Przed podłączeniem należy sprawdzić prawidłowość ustawień. Ustawienie jest dostępne na wyświetlaczu kontrolera w Parametr → Ustawienia podstawowe → Ustawienia pomiaru → Skalowanie → Skalowanie. Chcąc dokonać zmian wprowadź hasło główne (domyślne: 2002) i ustaw je na domyślny zakres od 100 do 25000 V.

W przypadku połączenia Ethernet

Celem podłączenia go do tej samej sieci Ethernet, co urządzenie GX, użyj portu Ethernet kontrolera DEIF.

W przypadku połączenia RS485

Seria kontrolerów DEIF AGC 150 ma dwa porty RS485, z których port 1 jest galwanicznie izolowany. Izolacja galwaniczna zapobiega tzw. pętlom uziemienia, które mogą prowadzić do uszkodzenia urządzeń z powodu niepożądanych prądów. Dlatego należy użyć portu 1, jak wyjaśniono w tabeli.

Po podłączeniu kontrolera do urządzenia GX użyj wyświetlacza kontrolera i przejdź do Parametry → Komunikacja → RS485 → RS485 1 → Parametry, wprowadź hasło główne (domyślnie „2002”) i ustaw parametry w następujący sposób:

Addr: 1
Prędkość: 115200 Bodów
Typ: Urządzenie podrzędne Modbus

DEIF AGC 150	Interfejs Victron RS485-do-USB	Sygnał
33: Dane + (A)	Pomarańczowy	RS485 Dane A+
34: Dane (GND)	Czarny	GND
35: Dane - (B)	Żółta	RS485 Dane B-
	Czerwona	5 VDC (nie używany)
	Brązowy	Terminator 1 – 120 Ω (nie używany)
	Zielona	Terminator 2 – 120 Ω (nie używany)

Konfiguracja urządzenia GX

Po połączeniu urządzenia GX i sterownika agregatu prądotwórczego automatycznie pojawi się ono na liście urządzeń.

Jeśli korzystasz z Ethernet, a nazwa urządzenia nie pojawi się na liście, sprawdź ustawienia Modbus na urządzeniu GX, Ustawienia → Urządzenia Modbus TCP/UDP i dopilnuj, by automatyczne skanowanie były włączone (ustawienie domyślne) lub przeskanuj je; urządzenie powinno zostać automatycznie wykryte i pojawić się w podmenu Wykryte urządzenia. Funkcja automatycznego skanowania musi pozostać włączona, co zapewni niezawodne działanie układu. Sieć jest skanowana co dziesięć minut. Jeśli adres IP ulegnie zmianie, urządzenie zostanie ponownie wykryte. Niemniej, zaleca się przypisanie statycznego adresu IP do sterownika, co zapobiegnie nieoczekiwanej utracie łączności.

1.10. Obsługa generatora Fischer Panda

1.10.1. Wstęp

Urządzenie GX odczytuje i wysyła dane do generatora Fischer Panda za pośrednictwem połączenia VE.Can, używając modułu Fischer Panda SAE J1939 (wymagany). Obsługiwane są zarówno generatory AC, jak i DC.

1.10.2. Wymagania

Urządzenie GX z oprogramowaniem układowym w wersji 2.07 lub nowszej
Generator Fischer Panda, xControl, iGenerator lub pfControl GC
Moduł Fischer Panda SAE J1939 CAN (numer katalogowy 0006107)
Adapter Fischer Panda FP-Bus do VE.Can (numer katalogowy 0023441)
Opcjonalny: FP-CAN do NMEA 2000 (nr katalogowy FP 0031409)

Wymagania dotyczące oprogramowania układowego Fischer Panda:

iControl (dla iGeneratora): v2.17 lub nowsza
Panel iControl: brak wymagań minimalnych
xControl (dla generatorów stałoobrotowych): 4V38 lub nowsza
Panel xControl: 4V29
fpControl (dla generatorów prądu przemiennego i stałego): dowolna wersja
Panel fpControl: 4V29 lub nowszy
Moduł Fischer Panda SAE J1939 CAN: 2V05 lub nowszy
Moduł trójfazowy Fischer Panda: 4V0b lub nowszy
Interfejs Fischer Panda NMEA 2000: 2V11 lub nowszy

1.10.3. Instalacja i konfiguracja

Sposób podłączenia generatora Fischer Panda xControl

Na poniższym schemacie przedstawiono sposób podłączenia generatora Fischer Panda xControl.

Sposób podłączenia generatora Fischer Panda iControl

Na poniższym schemacie przedstawiono sposób podłączenia generatora Fischer Panda iControl.

Sposób podłączenia generatora Fischer Panda fpControl

Na poniższym schemacie przedstawiono sposób podłączenia generatora Fischer Panda fpControl.

1.10.4. Konfiguracja i monitorowanie urządzeń GX

Ważne

Ważne: Działanie generatora jest możliwe i dozwolone wyłącznie po włączeniu panelu xControl, fpControl lub iControl.

Sprawdź, czy w Ustawieniach → Usługi wybrany profil magistrali CAN to „VE.Can & Lynx Ion BMS (250kbit/s)”. Jest to ustawienie domyślne i obsługuje NMEA 2000.

Po zakończeniu okablowania i prawidłowym przeprowadzeniu konfiguracji generator Fischer Panda pojawi się na liście urządzeń:

Wejście do menu urządzenia Fischer Panda powoduje wyświetlenie takiej strony:

Widoczny jest na niej włącznik/wyłącznik, a także informacje o stanie i głównych parametrach prądu przemiennego: napięcie, prąd i moc.

Temperatura silnika, obroty i dodatkowe informacje są dostępne po wejściu do podmenu Silnik.

1.10.5. Konserwacja

Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych związanych z generatorem należy go zawsze wyłączyć za pomocą panelu sterowania Fischer Panda. Wyłącza to funkcję automatycznego uruchomienia, uniemożliwiając zdalne uruchomienie generatora, np. za pomocą Cerbo GX.

Po zakończeniu obsługi konserwacyjnej ponownie włącz funkcję automatycznego uruchomienia za pomocą panelu sterowania Fischer Panda w menu Generator → Autostart → Włącz/wyłącz.

1.11. Generator prądu stałego Hatz fiPMG

1.11.1. Wstęp

Jak to działa?

Generator prądu stałego Hatz fiPMG to zintegrowany z kołem zamachowym generator z magnesami trwałymi (PMG), który dostosowuje się do różnych poziomów obciążenia zmieniając prędkość obrotową. Jest napędzany silnikiem wysokoprężnym Hatz E1 z elektronicznie sterowanym wtryskiem paliwa.

Jednostka zasilająca zapewnia regulowane napięcia wyjściowe dla systemów 28 V lub 56 V oraz komunikację między PSU – ECU – urządzeniem Victron GX zgodnie z SAE J1939.

Podwójny falownik CAN wyposażony jest w dwa oddzielne porty CAN:

Port CAN 1: Obsługuje komunikację między PSU (falownikiem) a ECU silnika.
Port CAN 2: Zarządza komunikacją między PSU a urządzeniem GX.

Więcej informacji podano na stronie www.hatz.com, gdzie można uzyskać dostęp do wszystkich schematów elektrycznych i dodatkowych informacji na temat urządzenia.

1.11.2. Wymagania

Urządzenie GX z oprogramowaniem układowym Venus OS v3.50 lub nowszym
Generator Hatz fiPMG z podwójnym PSU CAN (falownik) do wyjścia DC 28 V lub 56 V
Kabel VE-CAN do HATZ-CAN (do nabycia w HATZ)

1.11.3. Instalacja i konfiguracja

Podłączenie generatora Hatz fiPMG

Na poniższym schemacie przedstawiono sposób podłączenia generatora Hatz fiPMG DC do urządzenia GX.

Konfiguracja urządzenia GX

Sprawdź, czy w Ustawieniach → Usługi wybrany profil magistrali CAN to „VE.Can & Lynx Ion BMS (250 kbit/s)”. Jest to ustawienie domyślne i obsługuje NMEA 2000.

Po podłączeniu urządzenia GX i sterownika generatora automatycznie pojawi się ono na liście urządzeń.

1.11.4. Konserwacja

Instrukcje dotyczące konserwacji podano w instrukcji obsługi fiPMG.

1.11.5. Wykrywanie i usuwanie usterek

Lista kodów błędów PSU: Patrz www.hatz.com (Protokół CAN seria E)
Lista kodów błędów ECU: Patrz www.hatz.com (Kody błędów diagnostycznych serii E)

1.12. Stan generatora i godziny pracy za pośrednictwem wejścia cyfrowego

Celem uzyskania dokładniejszych informacji na temat stanu silnika i skumulowanych godzin pracy na urządzeniu GX można użyć dodatkowego przewodu sygnałowego z suchym stykiem.

Istnieją dwie opcje okablowania:

Użycie wyjścia bezpotencjałowego na sterowniku agregatu prądotwórczego (jeśli jest obsługiwane) w celu raportowania stanu silnika.
Użycie pomocniczego przekaźnika AC na linii AC generatora, który zamyka styk bezpotencjałowy, gdy tylko agregat prądotwórczy zacznie dostarczać energię.

Chcąc włączyć tę funkcję przejdź do Ustawienia → I/O → Wejścia cyfrowe i skonfiguruj odpowiednie wejście jako „Generator”.

Po skonfigurowaniu stan generatora będzie widoczny na liście urządzeń, a całkowity czas pracy zostanie określony na podstawie stanu tego wejścia cyfrowego.

1.13. Podłączanie generatora za pomocą interfejsu trzyprzewodowego

Aby uruchomić generator za pomocą interfejsu trzyprzewodowego, styk otwarty/zamknięty musi zostać przekształcony na oddzielne impulsy startu i zatrzymania. Poniższe rozwiązanie, wykorzystujące standardowe przekaźniki czasowe, osiąga to poprzez:

Generowanie impulsu uruchomienia, gdy styk otwarty/zamknięty się zamyka.
Generowanie impulsu zatrzymania, gdy styk otwarty/zamknięty się otwiera.

Ważne: Z tego sposobu należy skorzystać wyłącznie w przypadku generatorów, które mają własny panel sterowania do monitorowania i automatycznego zatrzymywania w przypadku pojawienia się problemów, np. niskiego ciśnienia oleju. Nie podłączaj go bezpośrednio do rozrusznika ani elektromagnesu paliwa.

1.14. Załącznik

1.14.1. Rejestry przechowujące Modbus dla kontrolera ComAp InteliLite 4

W poniższej tabeli przedstawiono wymaganą konfigurację ComAp Modbus. Oprócz wymienionych rejestrów, Coil 4700 służy do uruchamiania i zatrzymywania agregatu prądotwórczego.

Tabela 1. Rejestry przechowujące

Rejestr(y)	Com. Obj.	Nazwa	DIM	Rodzaj	Dec	Grupa
01004	10123	Prędkość silnika	obr./min.	int16	0	Silnik
01006	9152	Chłodziwo T	°C	int16	0	Sterownik I/O
01008	9151	Olej P	bar	int16	1	Sterownik I/O
01013 - 01014	8206	Ilość godzin pracy	h	int32	1	Statystyka
01020	8202	Obciążenie P	kW	int16	0	Obciążenie
01021	8524	Obciążenie P L1	kW	int16	0	Obciążenie
01022	8525	Obciążenie P L2	kW	int16	0	Obciążenie
01023	8526	Obciążenie P L3	kW	int16	0	Obciążenie
01036	8210	Częstotliwość generatora	Hz	uint16	1	Generator
01037	8192	Napięcie generatora L1-N	V	uint16	0	Generator
01038	8193	Napięcie generatora L2-N	V	uint16	0	Generator
01039	8194	Napięcie generatora L3-N	V	uint16	0	Generator
01043	8198	Prąd ładowania L1	A	uint16	0	Obciążenie
01044	8199	Prąd ładowania L2	A	uint16	0	Obciążenie
01045	8200	Prąd ładowania L3	A	uint16	0	Obciążenie
01053	8213	Napięcie akumulatora	V	int16	1	Sterownik I/O
01055	9153	Poziom paliwa	%	int16	0	Sterownik I/O
01263 - 01264	8205	kWh Generatora	kWh	int32	0	Statystyka
01298	9244	Stan silnika		Lista ciągów znaków		Informacje
01301	12944	Rodzaj połączenia		Lista ciągów znaków		Informacje
01307 - 01322	24501	Identyfikator ciągu znaków		Długi ciąg znaków		Informacje
01323 - 01330	24339	Wersja FW		Krótki ciąg znaków		Informacje
01382	9887	Tryb kontrolera		lista ciągów znaków		Informacje
03000 - 03007	8637	Nazwa generatora		Krótki ciąg znaków		Ustawienia podstawowe / Nazwa

Uruchomienie/zatrzymanie generatora
