1. GX - Avvio/arresto automatico del generatore

In questa sezione:

1.1. Introduzione

Integrando un generatore CA o CC con un dispositivo GX sono disponibili le seguenti funzioni:

Caratteristiche generali:

Controllo automatico del generatore: Avvio e arresto automatico del generatore mediante la funzionalità "Avvio/arresto automatico del generatore" in base alle varie condizioni del sistema.
Controllo e programmazione manuale: Avvio e arresto manuale del generatore, con la possibilità di programmare un funzionamento temporizzato.
Tracciabilità del servizio: Monitoraggio delle ore di funzionamento e degli intervalli di manutenzione.
Maggiore durata della vita utile del generatore: Le funzioni integrate di riscaldamento e raffreddamento assicurano una lubrificazione adeguata prima dell'applicazione del carico ed evitano arresti improvvisi.

Per i generatori collegati:

Monitoraggio delle prestazioni: Visualizzazione dei dati di produzione CA o CC.
Tracciamento dei parametri del motore: Monitoraggio di pressione, temperatura, numero di giri, tensione della batteria di avviamento e livelli del serbatoio del carburante.
Avvisi di errore: Ricezione di notifiche sugli errori di sistema.
Supporto DVCC: Alcuni generatori CC supportano il Controllo Distribuito della Tensione e della Corrente (DVCC) (vedere il capitolo DVCC - Tensione Distribuita e Controllo Corrente).

Il monitoraggio e il controllo sono disponibili non solo sul dispositivo GX, ma anche tramite il portale VRM e l'app Marine MFD HTML5. Per ulteriori dettagli, consultare i capitoli Portale VRM e Integrazione MFD Marine tramite App.Portale VRMIntegrazione MFD Marine tramite App

Ulteriori informazioni generali sulla progettazione di un sistema Victron che comprende un generatore sono disponibili anche nelle FAQ sul Generatore MultiPlus.

1.2. Come integrare

Esistono due opzioni si integrazione:

Integrazione controllata da relè: Un segnale di avvio/arresto cablato a potenziale zero è supportato dal Relè 1 del dispositivo GX (vedere la sezione 17.2.7 per il segnale di avvio/arresto controllato da relè).
Integrazione con generatore collegato: Se il generatore o il suo controllore sono elencati nella seguente tabella, significa che è supportata la comunicazione digitale per la lettura e il controllo tramite VE.Can, Ethernet o RS485 (utilizzando un convertitore RS485-USB come l'interfaccia RS485 a USB di Victron).

Controllori di generatori CA supportati per l'integrazione con generatori collegati

Produttore	Modello	Tipo di connessione	Osservazioni

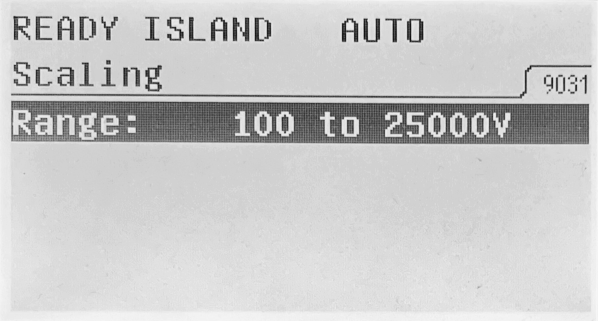

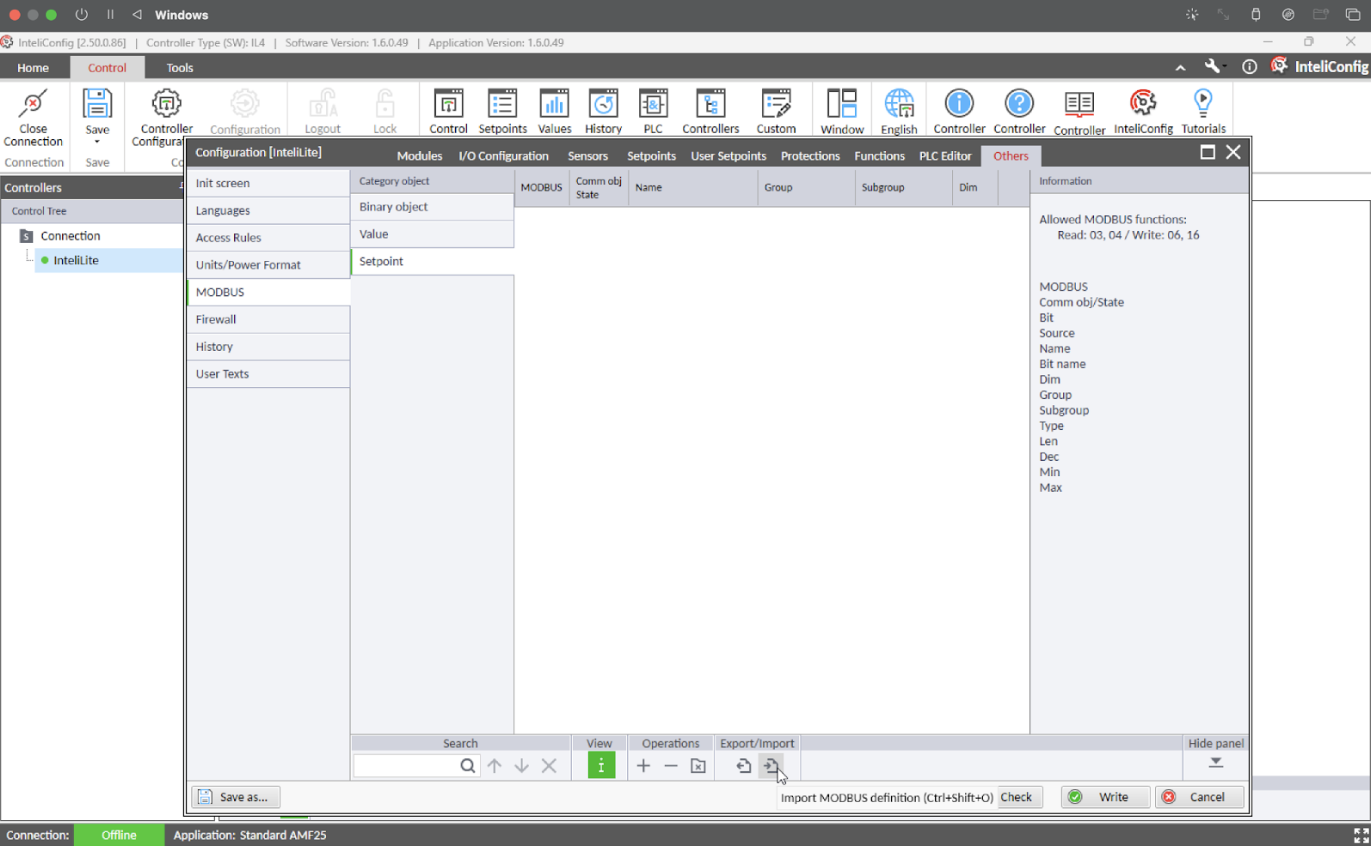

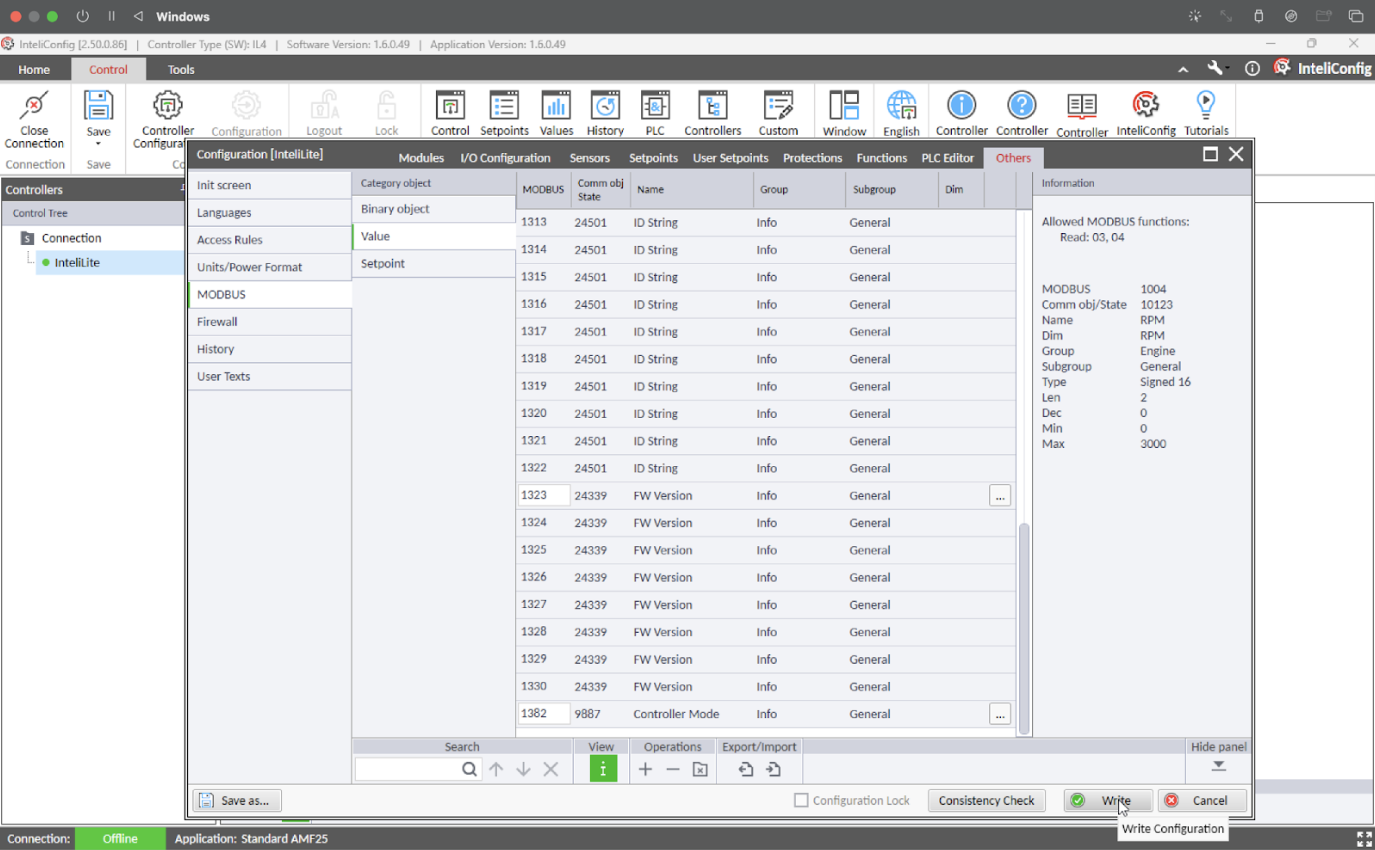

ComAp	InteliLite 4 AMF 25 InteliLite 4 AMF 20 InteliLite 4 AMF 9 InteliLite 4 AMF 8 InteliLite 4 MRS 16	Ethernet
CRE Technology	Compact AMF Gensys Compact Prime Gensys Compact Mains	Ethernet
Deep Sea Electronics	DSE4620	Ethernet o RS485	Per Ethernet: Vedere ¹⁾ Per RS485: Vedere ²⁾e ³⁾
	DSE6120
	DSE4510 MKII
	DSE4520 MKII
	DSE6110 MKII
	DSE6120 MKII
	DSE7310 MKII		Per Ethernet: Vedere ¹⁾ Per RS485: Vedere ³⁾
	DSE 7410 MKII		Per RS485: Vedere ⁴⁾
	DSE 7420 MKII
	DSE8610 MKII
	DSE8620 MKII
	DSE8660 MKII
DEIF	Generatore AGC 150	Ethernet o RS485	Per RS485: Vedere ⁴⁾
	AGC 150 Hybrid
	AGC 150 PMS Lite
Fischer Panda	xControl	VE.Can

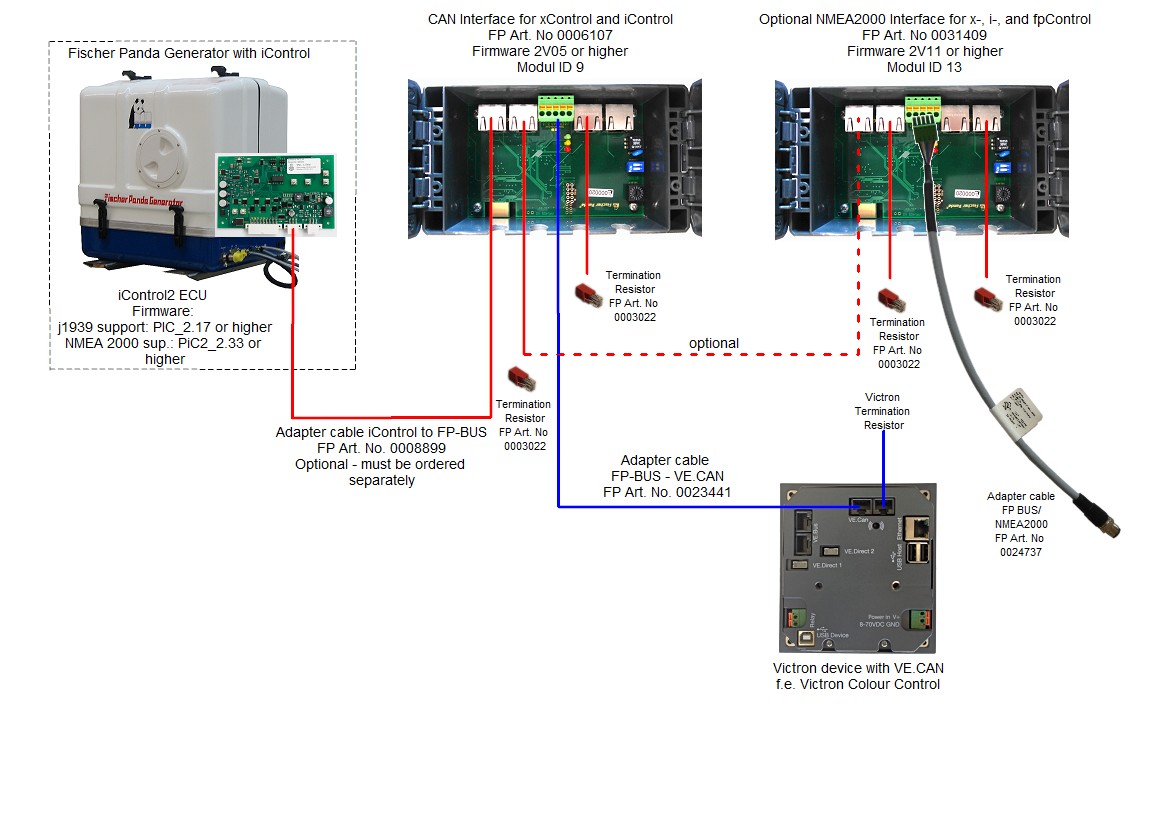

	iGenerator
	fpControl
¹⁾ Questo modello non include la connettività Ethernet. Pertanto, è necessario il dispositivo di comunicazione DSE855 USB a Ethernet di Deep Sea Electronics o un altro gateway DSE dotato di Ethernet. ²⁾ Questo modello non include la connettività RS485. Pertanto, è necessario il dispositivo di comunicazione DSE857 USB a RS485 di Deep Sea Electronics o un altro gateway DSE dotato di RS485. ³⁾ È necessario il convertitore USB485-STIXL isolato USB a RS485 di Hjelmslund Electronics(https://hjelmslund.eu/) ⁴⁾ Questo modello include una porta RS485 isolata integrata; tuttavia, è necessaria l'interfaccia RS485 a USB di Victron .

Controllori di generatori CC supportati per l'integrazione con generatori collegati

Produttore	Modello	Tipo di connessione	Note

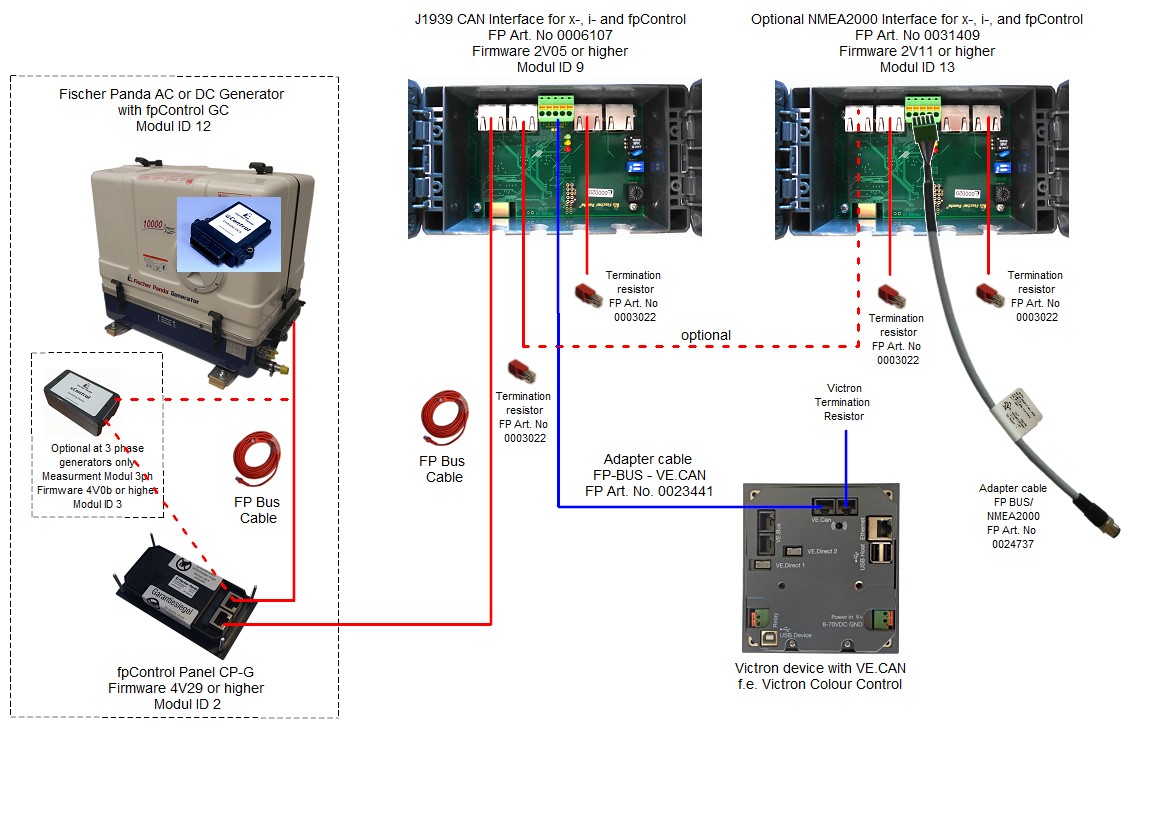

Fischer Panda	fpControl	VE.Can

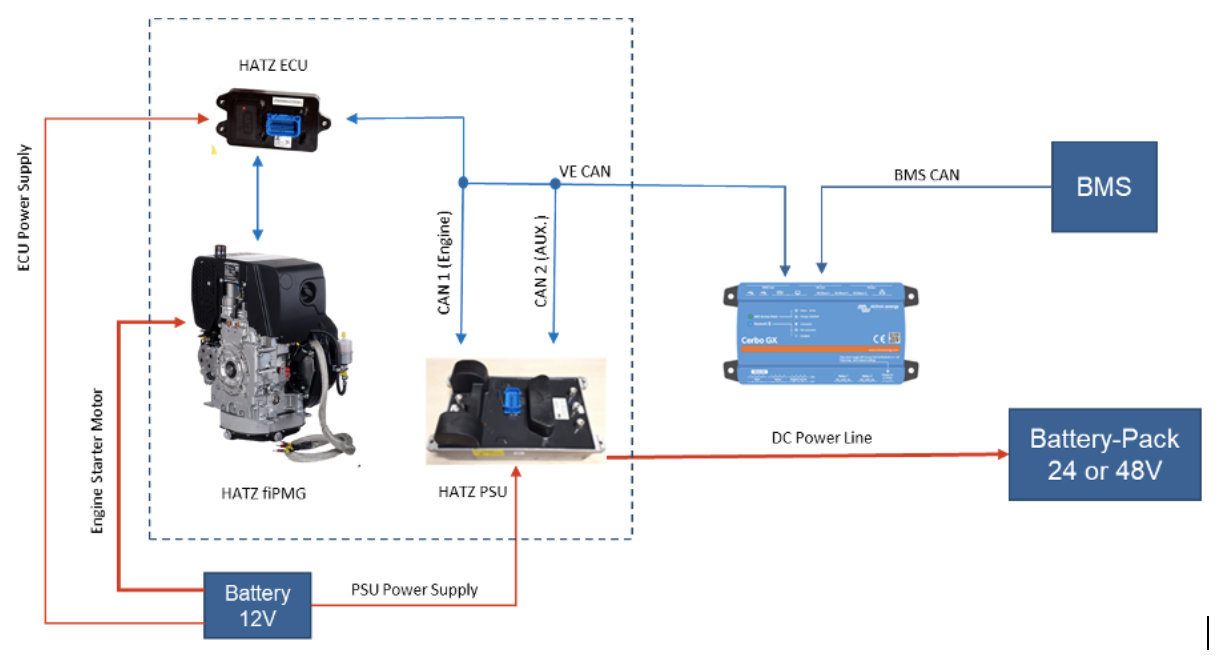

Hatz	fiPMG	VE.Can	Supporta il controllo della tensione DVCC

Importante

Il dispositivo GX supporta un solo controllore del generatore collegato. In caso di integrazione via Ethernet, assicurarsi che al dispositivo GX sia accessibile un solo controllore del generatore.

1.2.1. Segnale di avvio/arresto controllato da relè

La maggior parte dei generatori supporta un segnale esterno di avvio/arresto, in genere tramite un contatto a potenziale zero. La chiusura del contatto avvia il generatore, mentre l'apertura lo arresta.

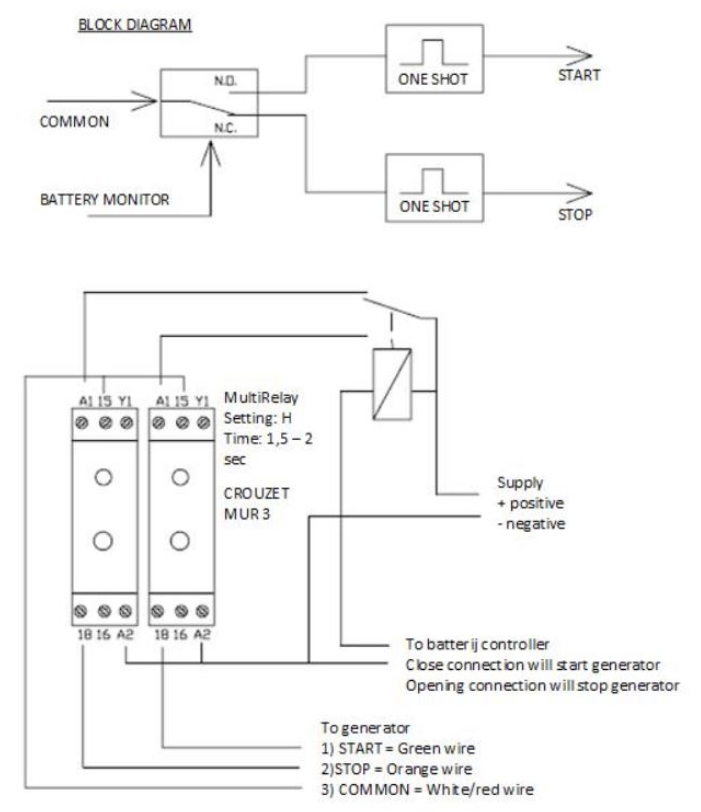

Alcuni generatori richiedono segnali pulsati invece di un collegamento continuo. In questi casi potrebbero essere necessari relè di temporizzazione aggiuntivi (vedere più avanti). Fare sempre riferimento al manuale del generatore o consultare il fornitore per i dettagli sulla configurazione del cavo del segnale di avvio remoto.

Sul dispositivo GX, il Relè 1 deve essere utilizzato per controllare il generatore. Dopo aver collegato l'ingresso del generatore al Relè 1, entrare in Impostazioni → Relè → Opzioni di funzione → Avvio/arresto del generatore.

Una volta configurato il Relè 1 come "Avvio/arresto del generatore", è possibile accedere alle relative impostazioni tramite Impostazioni → Avvio/arresto del generatore.

1.3. Menu avvio/arresto generatore

Questa è la pagina di panoramica generale della funzione di avvio/arresto del generatore. Questa pagina può essere utilizzata per monitorare lo stato del generatore, visualizzare lo stato dell’errore, accedere al tempo di funzionamento e all'assistenza ed effettuare le impostazioni necessarie.

Per i generatori collegati, la panoramica viene visualizzata nell'Elenco dispositivi
Per i generatori controllati da relè, la pagina di panoramica si trova in Impostazioni → Avvio/arresto del generatore

Le singole voci del menu hanno le seguenti funzioni:

Funzionalità di avvio automatico: Attiva la funzione di avvio/arresto automatico del generatore in base alle condizioni definite nel menu Condizioni.
Controllo manuale: Per maggiori dettagli, consultare la sezione Funzione di avvio manuale.
Tempo di funzionamento attuale: Tempo di funzionamento del generatore dall’ultimo avvio.
Stato di controllo / Stato: Visualizza lo stato attuale del generatore. Possibili messaggi di stato:
- Arrestato, Riscaldamento, Avviato manualmente, Funzionamento in base alle condizioni, Raffreddamento, Arresto in corso
Codice errore del controllo / Errore: Descrizione errore.
Stato del generatore: Stato segnalato dal controllore del generatore (*)
Codice errore del generatore: Codice di errore segnalato dal controllore del generatore (*)
Fasi CA: Letture di tensione, corrente e potenza (*)
Modalità avvio remoto: Se attivato, il controllore del generatore collegato è impostato sulla corretta modalità per essere avviato da remoto dal dispositivo GX (*)
Motore: Visualizza varie letture del controllore (se supportato dal controllore): (*)
- Velocità
- Carico
- Pressione dell'olio
- Temperatura dell'olio
- Temperatura del refrigerante
- Temperatura di scarico
- Temperatura di avvolgimento
- Tensione batteria di avviamento
- Numero di avvii
Tempo di funzionamento e servizio: Visualizza vari valori relativi al tempo: (*)
- Tempo totale di funzionamento
- Tempo di funzionamento giornaliero (ultimi 30 giorni)
- Tempo rimanente al servizio
- Intervallo di servizio del generatore
Impostazioni del generatore CC: Contiene le impostazioni per la tensione e la corrente di carica e il controllo del BMS (*2)
Impostazioni: È la porta di accesso a tutte le altre caratteristiche.

(*) Valido solo per i generatori collegati.

(*2) Valido solo per i generatori CC collegati.

1.4. Menù impostazioni

Nel menu Avvio/arresto generatore, scorrere verso il basso e toccare su Impostazioni per visualizzare il menu Impostazioni.

Condizioni: Il menu Condizioni definisce quando il generatore deve avviarsi e arrestarsi automaticamente. Per maggiori dettagli, consultare il capitolo Condizioni di avvio/arresto automatico.
Tempo minimo di funzionamento: Qui è possibile impostare il tempo minimo di funzionamento del generatore. È buona norma che un generatore, una volta avviato, possa raggiungere la temperatura di esercizio. In caso di avvio manuale, questa impostazione viene ignorata.
Riscaldamento e raffreddamento: Consente di impostare un tempo configurabile per il riscaldamento o il raffreddamento del generatore tramite il controllo del relè, qaundo il relè dell’ingresso CA è aperto e l'inverter/caricabatterie non è collegato ad esso. Consultare la sezione Menu riscaldamento e raffreddamento per i dettagli. Questa funzione richiede un aggiornamento dell'inverter/caricabatterie VE.Bus al firmware 502 o successivo.
Rileva il generatore all'ingresso CA: L'attivazione di questa funzione fa scattare un allarme sul dispositivo GX e il portale VRM invia un'e-mail di allarme
- ogni volta che non viene rilevata l'alimentazione nel morsetto di ingresso CA dell'inverter/caricabatterie. Questa funzione segnala un'ampia varietà di problemi, come la mancanza di carburante o un guasto meccanico o elettrico del generatore. Questa funzionalità non è disponibile per i Multi/Quattro collegati al VE.Can.
- Richiede che il monitoraggio automatico degli allarmi sul VRM sia attivo, come da impostazione predefinita.
Allarme quando il generatore non si trova in modalità di avvio automatico: Per ulteriori informazioni, consultare la sezione Allarme quando il generatore non si trova in modalità di avvio automatico .
Orari di riposo: Vedere la sezione Orari di riposo nel capitolo Condizioni.

1.4.1. Allarme se la funzione di avvio automatico è disattivata

Se questa opzione è attiva, quando la funzione di avvio automatico rimane disattivata per più di 10 minuti, scatta un allarme. Ciò è particolarmente utile dopo la manutenzione del generatore, se il tecnico si dimentica di riattivare la modalità di avvio automatico.

Questa funzione garantisce che la funzione di avvio automatico non venga lasciata involontariamente disattivata. Per i generatori collegati digitalmente, come DSE, ComAp e Fischer Panda, controlla anche che sul pannello del generatore siano attivati gli avvii da remoto. Possono scattare due allarmi:

"Avvio/arresto automatico del GX disattivato" - Scatta quando l'avvio automatico è stato disattivato manualmente sul dispositivo GX.
"Avvio da remoto disattivato sul generatore" - Scatta quando il pannello del generatore non consente l'avvio da remoto, ad esempio nei sistemi DSE, ComAp o Fischer Panda. Di solito ciò avviene durante la manutenzione del generatore.

1.4.2. Menu del tempo di funzionamento e dell'intervallo di manutenzione

Ogni generatore richiede una manutenzione dopo un certo periodo. L'intervallo di manutenzione consigliato dipende principalmente dall'utilizzo e dal tempo di funzionamento. Questo menu consente di impostare un intervallo di manutenzione, il quale avvia un contatore che attiva un avviso quando è necessario effettuare la manutenzione.

Dettaglio delle voci del menu:

Ripristina i contatori del tempo di funzionamento quotidiano: Azzera la cronologia dei 7 giorni di funzionamento.
Tempo di funzionamento totale del generatore (ore): Ripristina o modifica le ore totali di funzionamento, affinché corrispondano a quelle attuali del generatore. Ciò aggiorna anche la visualizzazione del "Tempo totale di funzionamento" nella panoramica di avvio/arresto del generatore.
Intervallo di manutenzione del generatore (ore): Imposta l'intervallo di manutenzione, in ore, del generatore. Per istruzioni specifiche, consultare il manuale del generatore.
Ripristino del timer di servizio: Ripristina il timer di servizio. Utilizzare questa opzione dopo aver effettuato una manutenzione del generatore per far ripartire il contatore "Tempo per la manutenzione".

1.4.3. Menu riscaldamento e raffreddamento

Il menu di riscaldamento e raffreddamento consente di configurare il tempo necessario al generatore per riscaldarsi o raffreddarsi prima o dopo il funzionamento. Il controllo avviene tramite relè quando il relè di ingresso CA è aperto e l'inverter/caricabatterie non è collegato.

Questo menu viene utilizzato anche per i generatori collegati digitalmente (ad esempio, tramite Modbus), per i quali non viene utilizzato il relè GX.

Nota: Questa funzione richiede il firmware 502 o successivo dell'inverter/caricabatterie VE.Bus.

Tempo di riscaldamento:

Il tempo necessario al generatore per riscaldarsi prima che il Multi/Quattro accetti l'ingresso CA. Il dispositivo GX segnala l'avvio del generatore, ma il Multi/Quattro chiude l'interruttore di trasferimento solo dopo che è trascorso questo periodo.

Tempo di raffreddamento:

Il tempo necessario al generatore per raffreddarsi prima di spegnersi. Durante questo periodo, il Multi/Quattro scollega l'ingresso CA e fa funzionare il carico tramite le batterie. Una volta trascorso il tempo, il GX segnala l'arresto del generatore.
Alcuni generatori non si fermano immediatamente quando viene dato un segnale; vedere l'impostazione successiva per la regolazione.

Tempo di arresto del generatore:

Al termine del periodo di raffreddamento, il GX indica al generatore di arrestarsi, ma il Multi/Quattro attende che sia trascorso questo tempo prima di accettare nuovamente l’ingresso di CA.
Questa impostazione è necessaria solo se il generatore tarda a spegnersi senza scollegare automaticamente la CA. In questi casi, impostare un ritardo leggermente più lungo per evitare che il Multi/Quattro si ricolleghi prima che il generatore sia completamente spento. Se impostato a zero, il Multi/Quattro accetterà l'ingresso di CA immediatamente dopo la fase di raffreddamento.

1.5. Condizioni di avvio/arresto automatico

Perdita di comunicazione: Se si perde la comunicazione tra il e l'inverter/caricabatterie VE.Bus, e i parametri di avvio/arresto del generatore dipendono da questi dati, scegliere una delle seguenti azioni:

Arresta generatore (impostazione predefinita): Arresta il generatore, se è in funzione.
Avvia generatore: Avvia il generatore, se non è in funzione.
Mantieni funzionamento: Mantiene il funzionamento del generatore, se era attivo quando si è persa la comunicazione.

Arresta generatore se è disponibile l'ingresso CA: Utile per i sistemi di riserva in cui un Quattro è collegato alla rete elettrica su AC-in 1 o AC-in 2 ed è presente un generatore sull'altro ingresso CA. Se attivato, il generatore si arresta solo quando viene ripristinata l'alimentazione di rete dopo un guasto.

L’utente può impostare i seguenti parametri per far attivare un avvio/arresto automatico del generatore:

(* Il valore misurato qui sarà il consumo totale di CA del sistema).

I parametri delle condizioni possiedono la priorità data dall'ordine elencato qui sopra. Se vengono raggiunte più condizioni contemporaneamente, solo la condizione con priorità più alta viene visualizzata come attiva. Vengono valutate tutte le condizioni attivate, anche se il generatore è già in funzione. Quando viene soddisfatta la condizione attiva, un parametro non soddisfatto in una condizione a priorità inferiore può mantenere il generatore in funzione.

1.5.1. Arresto del generatore quando è disponibile l'ingresso CA

Quest’opzione è ideale per i sistemi di riserva in cui un ingresso CA del Quattro è collegato alla rete elettrica e l'altro è collegato a un generatore.

Quando è attivata e l'ingresso CA collegato alla rete è definito, il generatore si arresta automaticamente una volta ripristinata l'alimentazione di rete dopo un guasto di rete. Il processo si svolge in base alle seguenti fasi:

Prima di tutto, viene scollegato il generatore.
Viene applicato un periodo di raffreddamento in base all'impostazione configurata.
Vengono concessi altri 15 secondi affinché il generatore completi l’arresto.

Disattivato: Quando è disponibile l’ingresso CA, l'arresto del generatore rimane disattivato
Ingresso CA 1: L'alimentazione di rete è collegata all'ingresso CA 1
Ingresso CA 2: L'alimentazione di rete è collegata all'ingresso CA 2

1.5.2. Avvio/arresto in base al SoC batteria

Questa funzione consente di controllare il generatore in base allo Stato di carica della batteria (SoC).

Utilizza il valore del SoC batteria per avviare/arrestare: Attivare o disattivare questa funzione.
Avvio quando il SoC della batteria è inferiore a: Imposta la soglia del SoC per l’avvio automatico quando si esaurisce la batteria.
Valore di avvio durante le ore di riposo: Se è attiva l'opzione Ore di riposo, l'avvio automatico può essere ritardato finché non è assolutamente necessario impostando una soglia più bassa e più critica.
Avvia quando si raggiunge la condizione per: Imposta un ritardo prima dell'attivazione, per garantire che venga mantenuta la condizione prima di attivare il generatore.
Arresta quando il SoC della batteria è superiore a: Definisce il livello di SoC al quale si arresta il generatore.
Valore di arresto durante le ore di riposo: Se è attiva l'opzione Ore di riposo, impostare una soglia di arresto più bassa per ridurre al minimo il tempo di funzionamento del generatore.
Arresta quando si raggiunge la condizione per: Imposta un ritardo prima della disattivazione, per garantire che venga mantenuta la condizione prima di attivare il generatore.

1.5.3. Avvio/arresto in base alla Corrente della batteria

Questa funzione consente di controllare il generatore in base ai livelli di corrente della batteria.

Utilizza il valore di corrente batteria per avvio/arresto: Cambiare la caratteristica da on a off.
Avvia quando la corrente batteria è inferiore a: Quando si verifica una gran domanda di CA, che esaurirebbe in breve la batteria, è possibile avviare automaticamente il generatore per aiutare a soddisfare tale domanda. Impostare il livello della corrente per l’attivazione.
Valore di avvio durante le ore di riposo: Se è attiva l'opzione Ore di riposo, impostare una soglia più alta affinché si attivi solo nelle condizioni più critiche.
Avvio dopo il raggiungimento della condizione per: Aggiunge un ritardo prima dell'avvio automatico per evitare un’attivazione non necessaria del generatore a causa di correnti di picco elevate e di breve durata da parte di dispositivi CA.
Arresta quando la corrente batteria è inferiore a: Imposta la soglia di corrente per l’arresto automatico.
Valore di arresto durante le ore di riposo: Se è attiva l'opzione Ore di riposo, impostare una soglia di arresto più alta per ridurre il tempo di funzionamento del generatore.
Arresto dopo il raggiungimento della condizione per: Aggiunge un ritardo per garantire che la riduzione di corrente sia stabile prima di arrestare il generatore.

1.5.4. Avvio/arresto in base alla tensione della batteria

Questa funzione consente di controllare il generatore in base ai livelli di tensione della batteria.

Utilizza il valore della tensione batteria per avvio/arresto: Cambiare la caratteristica da on a off.
Avvia quando la tensione batteria è inferiore a: Il generatore si avvia automaticamente quando la tensione della batteria scende al di sotto del valore impostato.
Avvia valore durante ore di riposo: Se sono attive le Ore di riposo, impostare una soglia più bassa (più critica) per garantire che il generatore si avvii solo quando è assolutamente necessario.
Avvia quando si raggiunge la condizione per: Aggiunge un ritardo prima di avviare il generatore quando la tensione raggiunge la soglia di avvio.
Arresta quando la tensione batteria è superiore a: Definisce la soglia di tensione per l'arresto automatico.
Arresta valore durante ore di riposo: Se sono attive le Ore di riposo, impostare un livello di tensione più basso per ottenere tempi di funzionamento del generatore più brevi.
Arresta dopo il raggiungimento della condizione per: Aggiunge un ritardo per garantire che il livello di tensione sia stabile prima di arrestare il generatore.

1.5.5. Avvio/arresto in base al carico CA

Gli attivatori di carico CA funzionano in modo simile agli altri attivatori, ma la funzione è perfezionata da un'impostazione di Misurazione. Tale impostazione è disponibile per il firmware v2.0 e successivi e ha tre valori possibili:

Consumo totale (opzione predefinita)
CA totale in uscita dell'inverter
Fase più alta in uscita CA dell’inverter

1.5.6. Avvio/arresto in base ad Alta temperatura Inverter

Questa funzione consente di attivare il generatore in base agli avvisi di temperatura dell'inverter.

Avvia quando scatta avviso per alta temperatura: Cambiare questa caratteristica tra on o off.
Avvia quando l'avviso è attivo per: Imposta un ritardo prima di avviare il generatore per prevenire l'attivazione dovuta a brevi picchi di temperatura causati da un'elevata domanda di CA a breve termine.
Quando l'avviso viene cancellato, arresta dopo: Aggiunge un ritardo prima di arrestare il generatore per garantire che la riduzione della temperatura dell'inverter, dovuta in genere a una minore richiesta di potenza, sia stabile.

1.5.7. Avvio/arresto in base a sovraccarico Inverter

Questa funzione consente l'attivazione del generatore in risposta a un avviso di sovraccarico dell'inverter.

Avvia quando scatta avviso per sovraccarico: Cambiare questa caratteristica tra on o off.
Avvia quando l'avviso è attivo per: Imposta un ritardo prima di avviare il generatore per prevenire l'attivazione dovuta un’elevata domanda di potenza CA per brevi periodi.
Quando l'avviso viene cancellato, arresta dopo: Aggiunge un ritardo prima di arrestare il generatore per garantire che la riduzione della richiesta di potenza CA sia stabile.

1.5.8. Test periodico

Questa funzione consente avvii automatici periodici del generatore.

Intervallo di funzionamento: Impostare l’intervallo tra i funzionamenti.
Salta esecuzione se il generatore è stato in funzione per: Salta l’esecuzione se il generatore è già stato in funzione per almeno la durata del test all'interno dell'intervallo.
Data di inizio dell'intervallo di esecuzione: Definisce quando deve avviarsi il contatore degli intervalli. Prima di tale data non si verificherà alcuna esecuzione.
Ora di avvio: Specifica l'ora di avvio dell’esecuzione.
Durata esecuzione: Durata dell’esecuzione.
Esegui finché la batteria è completamente carica: Se è attiva, il generatore funziona finché la batteria non è completamente carica, invece che per una durata prefissata.

1.5.9. Funzione di avvio manuale

La funzione di avvio manuale consente di avviare il generatore da remoto. Se il generatore è già in funzione, premendo Avvio si impedisce che si arresti automaticamente quando si soddisfa la condizione che lo ha attivato. In altre parole, l'Avvio manuale esclude i parametri di arresto automatico.

Modi per avviare manualmente il generatore:

Mediante il menù Avvio manuale: Entrare in Avvio/arresto generatore → Avvio manuale e selezionare il grafico per avviare il generatore.
Mediante il pulsante in alto a sinistra della Consolle Remota: Premere il pulsante in alto a sinistra sul , o sulla Consolle Remota e accedere alla pagina Generatore. Quindi premere il pulsante Avvia.
Mediante l'opzione Controlli del Portale VRM: Consultare il manuale del Portale VRM.

Attenzione

Se avviato manualmente (da remoto) senza un timer di arresto (funzione Funzionamento temporizzato), il generatore funzionerà a tempo indeterminato fino allo spegnimento manuale.

Il timer di arresto è disponibile per entrambi i metodi di avvio manuale e impedisce che il generatore venga lasciato in funzione involontariamente.
Il generatore può essere arrestato manualmente solo se non si soddisfa alcuna condizione di esecuzione attiva.
Per forzare un arresto, disattivare prima la funzione che lo tiene in esecuzione o spegnere la funzione di avvio/arresto del generatore.

1.5.10. Ore di riposo

La funzione Ore di riposo consente di impostare un periodo di tempo durante il quale il rumore del generatore sarebbe molesto. Durante questo periodo, il generatore si avvierà solo se strettamente necessario, utilizzando le condizioni di avvio automatico impostate.

Come attivare le Ore di riposo

Entrare in Impostazioni → Avvio/arresto generatore → Impostazioni.
Attivare le Ore di riposo.
Impostare gli orari di inizio e termine nei campi visualizzati.

Si noti che se i tempi di avvio e di arresto sono impostati sullo stesso valore, le Ore di riposo rimarranno attive indefinitamente, se sono attivate.

Utilizzo delle Ore di riposo come strumento per definire due serie di preferenze utente

La funzione Ore di riposo può essere utilizzata anche per definire come si vuole che risponda il sistema in varie circostanze. Ad esempio:

Mattina presto/SoC basso: Il SoC della batteria è spesso più basso al mattino. In caso di tempo nuvoloso o di pannelli solari orientati a ovest (con prestazioni migliori nel pomeriggio), il generatore può avviarsi automaticamente al mattino a causa del basso SoC. Tuttavia, nel corso della giornata, con l'aumento della produzione solare, il funzionamento del generatore potrebbe diventare inutile. Impostando le Ore di riposo durante questo periodo con soglie di avvio automatico più basse, è possibile evitare l'avvio prematuro del generatore e sfruttare meglio l'energia solare disponibile.
Casa vacanza: In una casa di villeggiatura la domanda di energia è significativamente più alta quando la casa è occupata rispetto a quando è vuota. La funzione Ore di riposo può venire in soccorso applicando soglie di avvio automatico più basse quando la casa è in uso e più alte quando è vuota.
Per implementarlo:
- Impostare le Ore di riposo come condizione permanente (vedi sopra) quando la casa è occupata.
- Disattivare le Ore di riposo quando la casa è vuota per consentire il comportamento standard del generatore.

1.6. Controllore ComAp

1.6.1. Introduzione

Come funziona?

Il dispositivo GX comunica (lettura/invio) con il pannello InteliLite 4 tramite Modbus TCP su Ethernet, utilizzando il modulo ComAp CM3-Ethernet (necessario) come interfaccia di comunicazione. È necessario rimappare i registri Modbus utilizzando il software InteliConfig.

In appendice è riportata una panoramica di tutti i registri Modbus utilizzati e delle relative mappature richieste: Registri di mantenimento Modbus per il controllore ComAp InteliLite 4

Dopo aver applicato la mappatura, il dispositivo GX rileva automaticamente la presenza di un controllore ComAp InteliLite 4 utilizzando la stringa di identificazione situata nel registro Modbus 1307. Riconoscerà tutti i moduli il cui nome inizia con "InteliLite4-" Questa stringa di identificazione appare anche nella barra del titolo della finestra InteliConfig.

1.6.2. Requisiti

Dispositivo GX con VenusOS v3.42 o successivo
Controllore ComAp supportato
Modulo CM3-Ethernet (codice ordine di ComAp: CM3ETHERXBX)
Può funzionare anche con il modulo CM-Ethernet standard (codice ordine di ComAp: CM2ETHERXBX), ma non è stato testato.
Apparecchiatura di rete Ethernet

1.6.3. Installazione e configurazione

L'installazione e la configurazione avvengono in pochi passaggi. È sufficiente attivare il server Modbus nel modulo CM-Ethernet. Quest’operazione può essere eseguita dal pannello di controllo o utilizzando il software per il controllore InteliConfig, scaricabile dal sito web di ComAp.

Non è necessaria un'ulteriore configurazione del modulo CM3-Ethernet di ComAp.

I registri Modbus devono essere regolati con il software InteliConfig in base all'elenco dei registri descritto in Registri di mantenimento Modbus per il controllore ComAp InteliLite 4.

Configurazione del controllore ComAp

La seguente procedura illustra i passaggi per l'utilizzo del software di configurazione InteliConfig. Assicurarsi di disporre della versione più recente e di essere collegati al controllore:

Assicurarsi di inserire il formato corretto di unità/potenza:
- Selezionare la scheda Configurazione del controllore
- Scegliere Altri
- Selezionare unità/formato di potenza
- Assicurarsi che Unità sia impostata su "Metrico - 20 °C, 10,0 Bar, 11,4 l/h" e che Formato potenza sia impostato su "Standard 1 kW/kVA/kVAr 1 V
Rimappatura dei registri Modbus:
- Nella stessa finestra, selezionare MODBUS
- Scaricare il file di mappatura Modbus per Victron Energy: Mappatura ComAp InteliLite GX
- In basso, sotto Importa/Esporta, cliccare sull'icona Importa, sita sulla destra
- Selezionare il file di mappatura scaricato e cliccare su OK
- Nell'angolo in basso a destra, cliccare sul pulsante Scrivi per salvare la configurazione nel controllore
Il file UMOD di mappatura Modbus ComAp contiene le necessarie mappature dei registri Modbus richieste dal dispositivo GX. In appendice si trova anche un formato della mappatura leggibile dagli umani: Registri di mantenimento Modbus per il controllore ComAp InteliLite 4.
Attivazione del server Modbus del controllore
- Selezionare la scheda Setpoint
- Nel menu successivo, selezionare il modulo CM-Ethernet
- Attivare il server Modbus

Configurazione del dispositivo GX

Dopo aver collegato il dispositivo GX e il controllore del generatore alla stessa rete, quest’ultimo apparirà automaticamente nell'Elenco dispositivi. L’immagine presenta un esempio di un controllore del generatore DSE.

Se non appare, controllare le impostazioni Modbus del dispositivo GX entrando in Impostazioni → Dispositivi Modbus TCP/UDP. Assicurarsi che la Scansione automatica sia attivata (è l'impostazione predefinita) o eseguire una scansione manuale del dispositivo; dovrebbe essere rilevato ed elencato nel sottomenu Dispositivi rilevati. Per ottenere un funzionamento affidabile, lasciare attivata la scansione automatica, poiché la rete viene scansionata ogni dieci minuti. Se cambia l'indirizzo IP, il dispositivo viene rilevato nuovamente. Tuttavia, è consigliabile assegnare un indirizzo IP statico al controllore per evitare perdite di comunicazione impreviste.

1.7. Controllore CRE Technology

1.7.1. Introduzione

Come funziona?

Il dispositivo GX comunica con il controllore CRE leggendo e inviando dati in base alle specifiche TCP Modbus del controllore, utilizzando la connettività Ethernet del controllore CRE.

Utilizzando i valori di identificazione recuperati tramite Modbus, il dispositivo GX rileva automaticamente la presenza del controllore.

1.7.2. Requisiti

Dispositivo GX con VenusOS v3.50 o successivo
Controllore CRE supportato con versione del firmware v2.0 o successiva
Apparecchiatura di rete Ethernet

1.7.3. Installazione e configurazione

Prerequisiti

Il controllore CRE consente di modificare le unità di misura delle pressioni e delle temperature; tuttavia, il dispositivo GX prevede che la pressione dell'olio sia configurata in bar e la temperatura in °C. Assicurarsi che le unità di misura siano impostate correttamente.

Configurazione del dispositivo GX

1.8. DSE - Assistenza per il controllore del generatore di Deep Sea

1.8.1. Introduzione

Integrando un controllore di generatori di Deep Sea Electronics (DSE) con un dispositivo GX, è possibile leggere i dati relativi alla CA, alla pressione dell'olio, alla temperatura del refrigerante, al livello del serbatoio, al numero di avvii del motore e altre letture di stato. Inoltre, supporta la segnalazione digitale di avvio/arresto dal dispositivo GX.

Come funziona?

Il dispositivo GX comunica con il controllore di Deep Sea Electronics (DSE) leggendo e inviando dati tramite la specifica DSE Modbus "GenComm". Questa comunicazione avviene attraverso la connessione Ethernet del controllore DSE stesso oppure, per i controllori privi di interfaccia Ethernet, attraverso il dispositivo di comunicazione USB a Ethernet DSE855 di Deep Sea Electronics o un altro gateway DSE compatibile e dotato di Ethernet che supporta il TCP Modbus.

Utilizzando i valori di identificazione ottenuti tramite Modbus, il dispositivo GX rileva automaticamente la presenza del controllore.

1.8.2. Requisiti

Dispositivo GX con VenusOS v3.12 o successivo
Controllore DSE supportato
Per i modelli che offrono solo la connettività USB (vedere la tabella precedente), è necessario un DSE855 di Deep Sea Electronics (o un dispositivo simile).
Apparecchiatura di rete Ethernet

Caso speciale: DSE 4520 MKII (Venus OS v3.50 o successivo)

A differenza di tutti gli altri controllori DSE supportati, il DSE 4520 MKII non accetta comandi di controllo tramite comunicazione digitale. Pertanto, è necessario utilizzare un segnale di controllo cablato tramite la funzione "Relè ausiliario del generatore collegato". È possibile trovare ulteriori informazioni nella sezione ???.

1.8.3. Installazione e configurazione

Configurazione del dispositivo GX

Dopo aver collegato il dispositivo GX e il controllore del generatore alla stessa rete, quest’ultimo apparirà automaticamente nell'Elenco dispositivi.

Relè ausiliare del generatore collegato

A partire dalla versione Venus OS v3.50, è disponibile una nuova funzionalità per il Relè 1 del dispositivo GX: il Relè ausiliario del generatore collegato.

Quest’impostazione consente al Relè 1 di funzionare in parallelo con i comandi di controllo digitale di un DSE 4520 MKII collegato. Il Relè 1 rimane aperto quando il generatore è arrestato e si chiude non appena viene dato il comando di avvio.

Questa funzione è utile per:

Fornire un fallback cablato in caso di interruzione della comunicazione dei dati.
Applicazioni personalizzate, come il controllo di una pompa del carburante esterna o l'attivazione di un altro segnale di controllo.

Per le istruzioni di cablaggio, fare riferimento a Segnale di avvio/arresto controllato da relè

1.9. Regolatore DEIF

1.9.1. Introduzione

Come funziona?

Il dispositivo GX legge e invia dati al controllore DEIF tramite la specifica Modbus del controllore, utilizzando la connessione Ethernet o la Porta1 dell’RS485 del controllore DEIF. Utilizzando i valori di identificazione trovati tramite Modbus, il dispositivo GX rileva automaticamente la presenza del controllore.

1.9.2. Requisiti

Dispositivo GX con Venus OS v3.50 o successivo
Controllore DEIF AGC 150 supportato con versione firmware 1.19.0 (da maggio 2024) o successiva
Per l'integrazione tramite Ethernet: Apparecchiatura di rete Ethernet
Per l'integrazione tramite RS485: Interfaccia RS485 a USB Victron Energy (codice articolo ASS030572050 o ASS030572018)

1.9.3. Installazione e configurazione

Impostazione del parametro di scala corretto

Attualmente è supportato solo il valore predefinito del parametro "Scala" del controllore (Canale 9030, valore da 100 a 25000 V). Prima di effettuare il collegamento, accertarsi che questa impostazione sia corretta. L'impostazione è disponibile sul display del controllore in Parametri → Impostazioni di base → Impostazione della misura → Scala → Scala. Per apportare modifiche, inserire la password principale (predefinita: 2002) e impostarlo sull'intervallo predefinito da 100 a 25000 V.

Per la connessione Ethernet

Utilizzare la porta Ethernet del controllore DEIF per collegarlo alla stessa rete Ethernet del dispositivo GX.

Per il collegamento RS485

La serie di controllori DEIF AGC 150 dispone di due porte RS485, di cui la porta 1 è isolata galvanicamente. L'isolamento galvanico impedisce i cosiddetti loop di massa, che altrimenti potrebbero danneggiare i dispositivi a causa di correnti indesiderate. Pertanto, è necessario utilizzare la Porta 1, come spiegato nella tabella.

Dopo aver collegato il controllore al dispositivo GX, utilizzare il display del controllore ed entrare in Parametri → Comunicazione → RS485 → RS485 1 → Parametri, inserire la password master (la predefinita è '2002') e impostare i parametri come segue:

Indirizzo: 1
Velocità: 115200 Baud
Tipo: Slave Modbus

DEIF AGC 150	Interfaccia RS485 a USB di Victron	Segnale
33: Dati + (A)	Arancione	RS485 Dati A+
34: Dati (GND)	Nero	GND
35: Dati - (B)	Giallo	RS485 Dati B-
	Rosso	5 VCC (non utilizzato)
	Marrone	Terminatore 1 – 120 Ω (non utilizzato)
	Verde	Terminatore 2 – 120 Ω (non utilizzato)

Configurazione del dispositivo GX

Dopo aver collegato il dispositivo GX e il controllore del generatore, quest’ultimo apparirà automaticamente nell'Elenco dispositivi.

Se si utilizza il metodo Ethernet e non viene visualizzato, controllare le impostazioni Modbus del dispositivo GX, Impostazioni → Dispositivi Modbus TCP/UDP, e assicurarsi che sia attivata (impostazione predefinita) la scansione automatica o eseguire una scansione per individuare il dispositivo; dovrebbe essere rilevato automaticamente e apparire nel sottomenu Dispositivi rilevati. Affinché il funzionamento sia affidabile, la scansione automatica deve rimanere attivata. La rete viene scansionata ogni dieci minuti. Se cambia l'indirizzo IP, il dispositivo viene rilevato nuovamente. Tuttavia, è consigliabile assegnare un indirizzo IP statico al controllore per evitare perdite di comunicazione impreviste.

1.10. Assistenza per il Generatore Fischer Panda

1.10.1. Introduzione

Il dispositivo GX legge e invia dati al generatore Fischer Panda tramite una connessione VE.Can, utilizzando il modulo SAE J1939 di Fischer Panda (necessario). Sono supportati sia i generatori CA che quelli CC.

1.10.2. Requisiti

Dispositivo GX con firmware v2.07 o successivo
Generatore Fischer Panda, xControl, iGenerator o pfControl GC
Modulo CAN Fischer Panda SAE J1939 (codice articolo 0006107)
Adattatore Fischer Panda FP-Bus a VE.Can (codice articolo 0023441)
Opzionale: FP-CAN a NMEA 2000 (FP Art. n. 0031409)

Requisiti del firmware Fischer Panda:

iControl (per iGenerator): v2.17 o superiore
Pannello iControl: nessun requisito minimo
xControl (per i generatori a velocità costante): 4V38 o superiore
Pannello xControl: 4V29
fpControl (per generatori CA e CC): qualsiasi versione
Pannello fpControl: 4V29 o superiore
Modulo SAE J1939 CAN di Fischer Panda: 2V05 o superiore
Modulo trifase di Fischer Panda: 4V0b o superiore
Interfaccia NMEA 2000 di Fischer Panda: 2V11 o superiore

1.10.3. Installazione e configurazione

Collegamento di un generatore Fischer Panda xControl

Il seguente schema mostra come collegare un generatore Fischer Panda xControl.

Collegamento di un generatore Fischer Panda iControl

Il seguente schema mostra come collegare un generatore Fischer Panda iControl.

Collegamento di un fpControl del generatore di Fischer Panda

Il seguente schema mostra come collegare un fpControl del generatore di Fischer Panda

1.10.4. Configurazione e monitoraggio del dispositivo GX

Importante

Importante: Il funzionamento del generatore è possibile e consentito solo quando è acceso il pannello xControl, fpControl o iControl.

Assicurarsi che in Impostazioni → Servizi il profilo CAN-bus selezionato sia "VE.Can e Lynx Ion BMS (250 kbit/s)". È l'impostazione predefinita e supporta NMEA 2000.

Se tutti i cablaggi sono stati completati e la configurazione è stata eseguita correttamente, il Fischer Panda appare nell'elenco dei dispositivi:

Inserendo il dispositivo Fischer Panda nel menu si ottiene una pagina come questa:

Da risaltare che è dotato di un interruttore di accensione e spegnimento e visualizza le informazioni di stato e i principali parametri CA: tensione, corrente e potenza.

La temperatura del motore, il numero di giri e altre informazioni sono disponibili accedendo alla voce del sottomenu Motore.

1.10.5. Manutenzione

Prima di eseguire qualsiasi intervento di manutenzione sul generatore, arrestarlo sempre tramite il pannello di controllo di Fischer Panda. In questo modo si disattiva la funzione di avvio automatico, impedendo che il generatore venga avviato a distanza, ad esempio da un Cerbo GX.

Al termine della manutenzione, riattivare la funzione di avvio automatico tramite il pannello di controllo di Fischer Panda nel menu Generatore → Avvio automatico → Attiva/Disattiva.

1.11. Generatore Hatz fiPMG DC

1.11.1. Introduzione

Come funziona?

Il generatore Hatz fiPMG DC è un Generatore a Magneti Permanenti (PMG) integrato nel volano che si adatta ai vari livelli di carico con velocità variabile. È alimentato da un motore diesel Hatz E1 con iniezione a controllo elettronico.

L'unità di alimentazione fornisce tensioni di uscita regolabili per sistemi a 28 o 56 Volt e comunicazione tra PSU - ECU - dispositivo GX Victron, ai sensi della SAE J1939.

L'inverter Double CAN dispone di due porte CAN separate:

Porta CAN 1: Gestisce la comunicazione tra il PSU (inverter) e l'ECU del motore.
Porta CAN 2: Gestisce la comunicazione tra il PSU e il dispositivo GX.

Per ulteriori dettagli, visitare il sito www.hatz.com nel quale è possibile accedere a tutti gli schemi elettrici e ad altre informazioni specifiche sull'unità.

1.11.2. Requisiti

Dispositivo GX con firmware Venus OS v3.50 o successivo
Generatore Hatz fiPMG con PSU Double CAN (inverter) per uscita CC da 28 V o 56 V
Cavo VE-CAN a HATZ-CAN (acquistabile presso HATZ)

1.11.3. Installazione e configurazione

Collegamento di un generatore Hatz fiPMG

Il seguente schema mostra come collegare il generatore Hatz fiPMG DC con il dispositivo GX.

Configurazione del dispositivo GX

Assicurarsi che in Impostazioni → Servizi il profilo CAN-bus selezionato sia "VE.Can e Lynx Ion BMS (250 kbit/s)". È l'impostazione predefinita e supporta NMEA 2000.

Dopo aver collegato il dispositivo GX e il controllore del generatore, quest’ultimo apparirà automaticamente nell'Elenco dispositivi.

1.11.4. Manutenzione

Per le istruzioni sulla manutenzione, consultare il manuale del fiPMG.

1.11.5. Risoluzione dei problemi

Elenco dei codici di errore del PSU: Vedere www.hatz.com (protocollo CAN serie E)
Elenco dei codici di errore dell’ECU: Vedere www.hatz.com (Codici diagnostici di guasto serie E)

1.12. Stato del generatore e ore di funzionamento migliorate tramite un ingresso digitale

Per ottenere uno stato preciso del motore e un miglior monitoraggio delle ore di funzionamento accumulate sul dispositivo GX, è possibile utilizzare un cavo di segnale aggiuntivo a contatto secco.

Esistono due opzioni di cablaggio comuni:

Utilizzo di un'uscita a potenziale zero sul controllore del generatore (se supportato) per segnalare lo stato del motore.
Utilizzando un relè ausiliare CA sulla linea CA del generatore, che chiude un contatto a potenziale zero non appena il generatore inizia a fornire energia.

Per attivare questa funzione, accedere a Impostazioni → I/O → Ingressi digitali e configurare il rispettivo ingresso come "Generatore".

Una volta configurato, lo stato del generatore sarà visibile nell'Elenco dispositivi e il tempo di funzionamento totale sarà determinato in base allo stato di questo ingresso digitale.

1.13. Come cablare il generatore con un’interfaccia a tre cavi

Per avviare un generatore con un'interfaccia a tre cavi, il contatto di apertura/chiusura deve essere convertito in impulsi di avvio e arresto separati. La soluzione illustrata a continuazione, che utilizza relè di temporizzazione standard, consente di raggiungere questo obiettivo grazie a:

Generazione di un impulso di avvio alla chiusura del contatto di apertura/chiusura.
Generazione di un impulso di arresto all'apertura del contatto di apertura/chiusura.

Importante: Questo metodo deve essere utilizzato solo per generatori dotati di un proprio pannello di controllo per il monitoraggio e l'arresto automatico in caso di problemi come la bassa pressione dell'olio. Non cablare direttamente al solenoide del motore di avvio o del carburante.

1.14. Appendice

1.14.1. Registri di mantenimento Modbus per il controllore ComAp InteliLite 4

La seguente tabella elenca la configurazione Modbus ComAp necessaria. Oltre ai registri holding elencati, per arrestare il generatore si utilizza la Bobina 4700

Tabella 1. Registri holding

Registro(i)	Com. Obj.	Nome	DIM	Tipo	Dec	Gruppo
01004	10123	RPM	rpm	int16	0	Motore
01006	9152	T-Refrigerante	°C	int16	0	Controllore I/O
01008	9151	P-Olio	bar	int16	1	Controllore I/O
01013 - 01014	8206	Ore di funzionamento	h	int32	1	Statistiche
01020	8202	P di carico	kW	int16	0	Carico
01021	8524	P di carico L1	kW	int16	0	Carico
01022	8525	P di carico L2	kW	int16	0	Carico
01023	8526	P di carico L3	kW	int16	0	Carico
01036	8210	Frequenza del generatore	Hz	uint16	1	Generatore
01037	8192	Tensione del generatore L1-N	V	uint16	0	Generatore
01038	8193	Tensione del generatore L2-N	V	uint16	0	Generatore
01039	8194	Tensione del generatore L3-N	V	uint16	0	Generatore
01043	8198	Corrente di carico L1	A	uint16	0	Carico
01044	8199	Corrente di carico L2	A	uint16	0	Carico
01045	8200	Corrente di carico L3	A	uint16	0	Carico
01053	8213	Volt della batteria	V	int16	1	Controllore I/O
01055	9153	Livello del carburante	%	int16	0	Controllore I/O
01263 - 01264	8205	kWh del generatore	kWh	int32	0	Statistiche
01298	9244	Stato del motore		Elenco stringhe		Informazioni
01301	12944	Tipo di connessione		Elenco stringhe		Informazioni
01307 - 01322	24501	Stringa ID		Stringa lunga		Informazioni
01323 - 01330	24339	Versione FW		Stringa corta		Informazioni
01382	9887	Modalità controllore		elenco stringhe		Informazioni
03000 - 03007	8637	Nome del generatore		Stringa corta		Impostazioni di base / Nome

Avvio/arresto generatore
