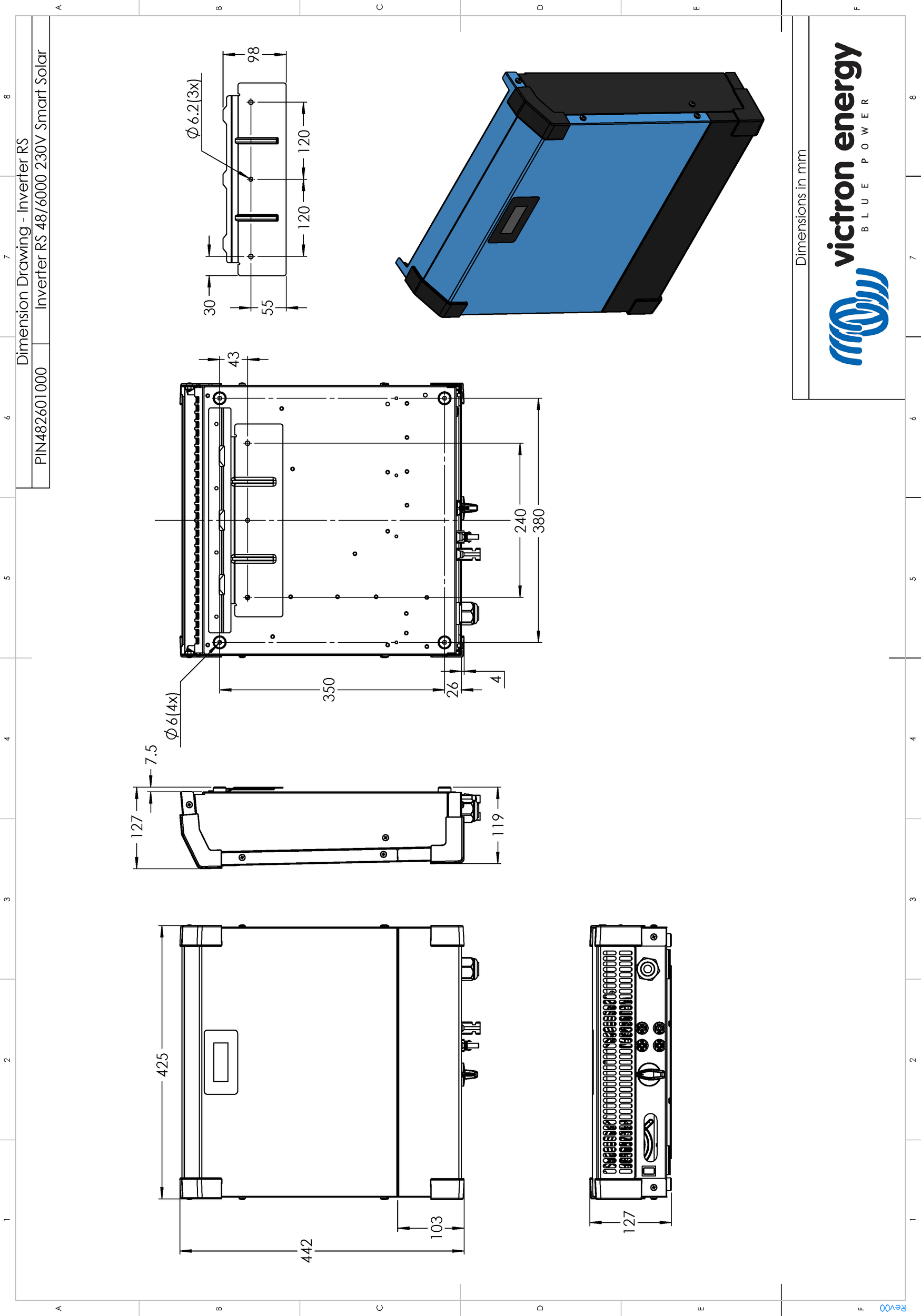

8. Bijlage
In deze sectie:
8.1. Bijlage A: Overzicht van de verbinding
Afbeelding 2. Inverter RS Smart Solar voorkant
Afbeelding 3. Inverter RS Smart Solar onderkant
Afbeelding 4. I/O gebruiker
Tabel 3. I/O-functies gebruiker - Zie Installatiesectie voor meer informatie.
Nummer | Aansluiting | Omschrijving |
---|---|---|
1 | Relais_NO | Programmeerbaar relais Normaal open aansluiting |
2 | AUX_IN - | Gemeenschappelijk negatief voor programmeerbare aux-ingangen |
3 | AUX_IN1+ | Programmeerbare aux-ingang 1 positieve aansluiting |
4 | AUX_IN2+ | Programmeerbare aux-ingang 2 positieve aansluiting |
5 | REMOTE_L | Remote Aan/Uit-aansluiting Laag |
6 | REMOTE_H | Remote Aan/Uit-aansluiting Hoog |
7 | RELAY_NC | Programmeerbaar relais normaal gesloten aansluiting |
8 | RELAY_COM | Programmeerbaar relais gemeenschappelijk negatief |
9 | TSENSE - | Temperatuursensor negatief |
10 | TSENSE + | Temperatuursensor positief |
11 | VSENSE - | Spanningssensor negatief |
12 | VSENSE + | Spanningssensor positief |
8.2. Bijlage B: Blokdiagram
8.3. Bijlage C: Voorbeeld bedradingsschema

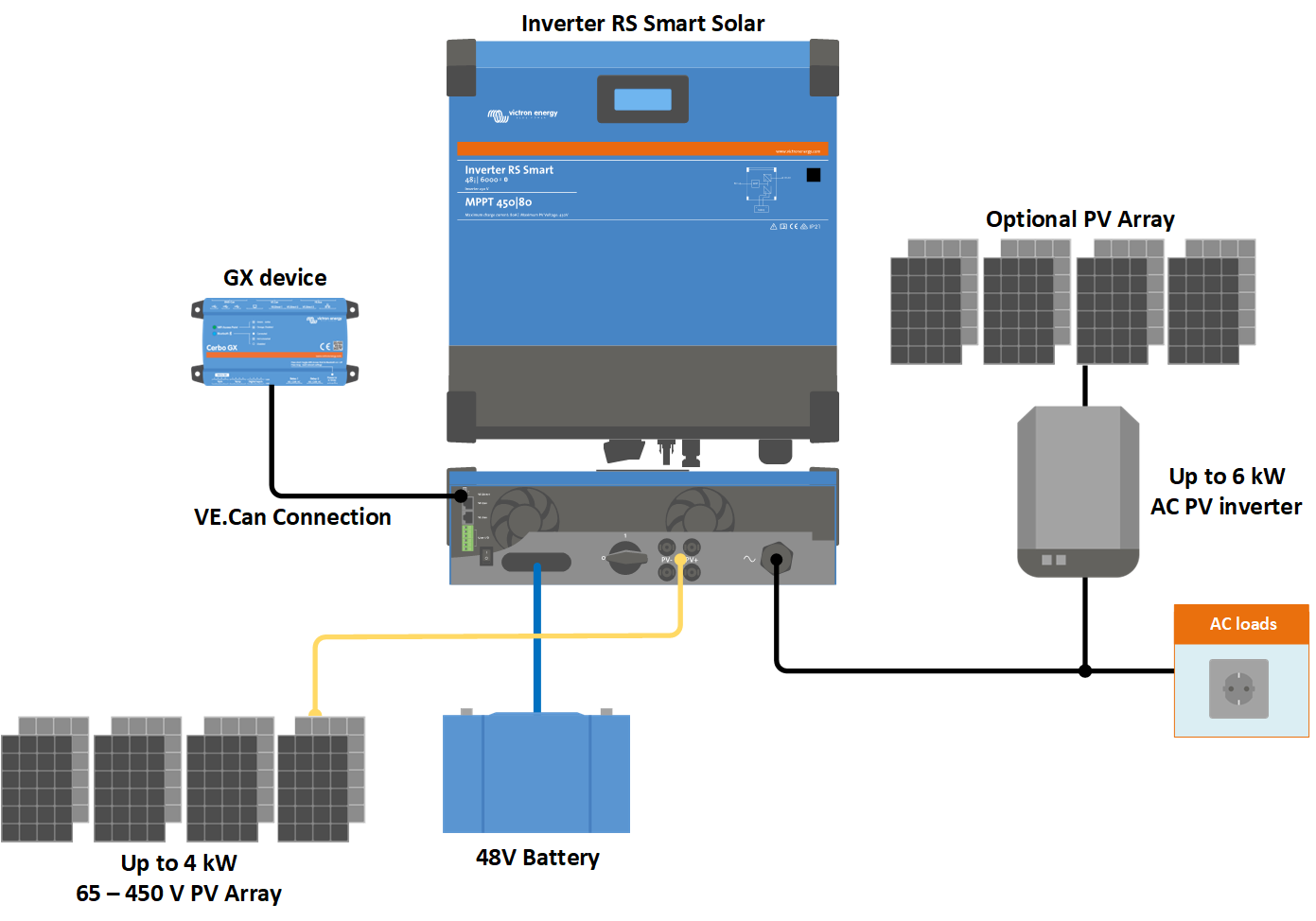

Afbeelding 5.
8.3.1. 3-fasen en parallel-geschakeld schema
3-fasen schema

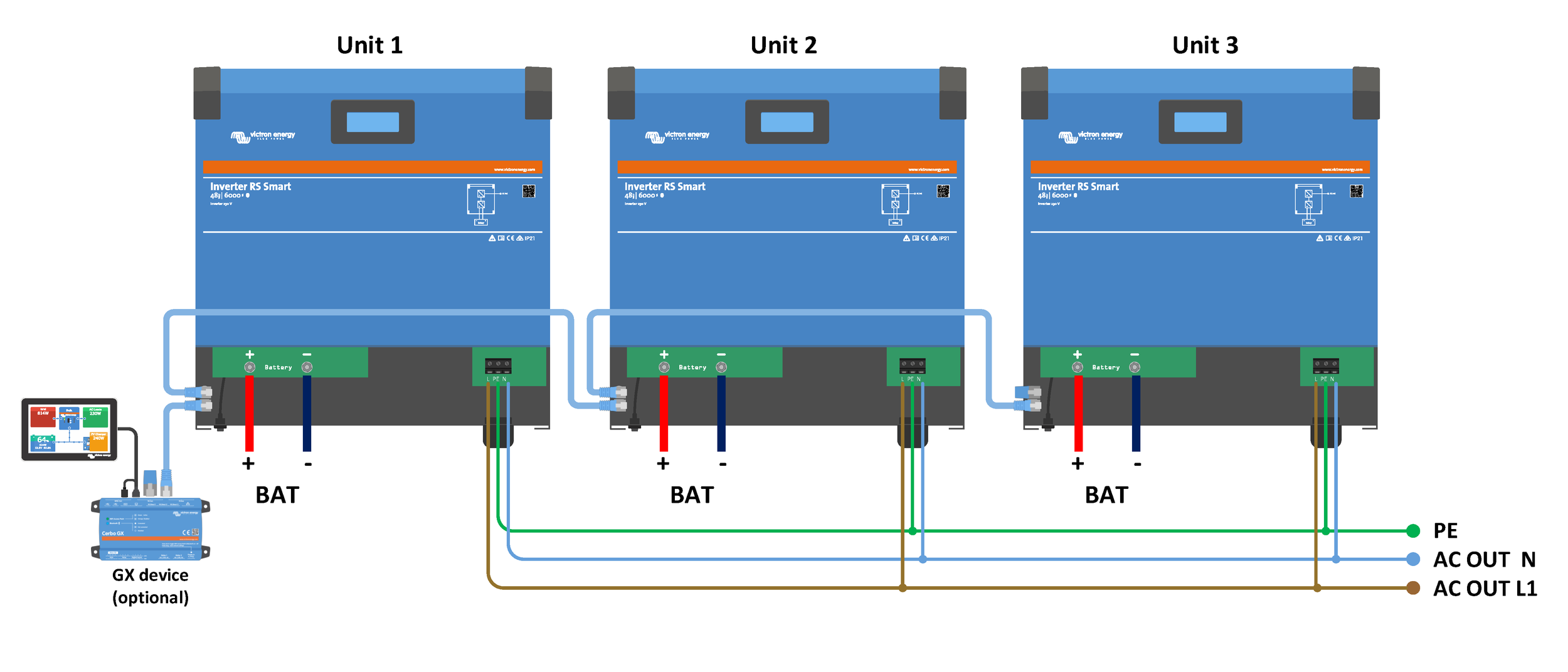

Parallel schema
