MPPT güneş enerjili şarj cihazı

4. Kurulum

Bu bölümde:

Uyarı

DC (PV) girişi, akü devresinden yalıtılmış durumda değildir. Bu nedenle PV, akü ve kontrol devresi, tehlikeli kabul edilebilir ve kullanıcı tarafından erişilebilir olmamalıdır.

Dikkat

Sıcaklığı dengeleyen akü şarjının doğru olması için güneş enerjili şarj cihazı ile akünün bulunduğu ortam sıcaklığı 5 °C (9 °F) dâhilinde olmalıdır.

Dikkat

Akü ve PV bağlantıları, kazara gerçekleşen temas durumlarına karşı korumalı olmalıdır. Güneş enerjili şarj cihazını bir muhafazanın içine monte edin veya opsiyonel WireBox kapağını takın.

4.1. Montaj

Elektrik terminallerinin aşağı bakmasını sağlayarak güneş enerjili şarj cihazını yanıcı olmayan bir zemin üzerine dikey olarak monte edin.

Bu kılavuzda bulunan Boyut çizimleri bölümünde, güneş enerjili şarj cihazının boyutlarına ilişkin çizim yer almaktadır. Bu çizimde montaj delikleri de belirtilmektedir.

Optimum soğutma elde etmek için güneş enerjili şarj cihazının alt ve üst kısımlarında en az 10 cm'lik bir boşluk bırakın.

Güneş enerjili şarj cihazını asla doğrudan akünün üzerine olmamak şartıyla akünün yakınına monte edin. Bunun amacı aküdeki gaz oluşumundan kaynaklı hasarı önlemektir.

Dikkat

Güneş enerjili şarj cihazı ile akü arasındaki ortam sıcaklığı farkının 5 °C'den fazla olmamasını sağlayın. Bu sıcaklık farkları, akünün ömrünü kısaltabilecek türden sıcaklığı dengeleyen yanlış şarj işlemine yol açabilir.

Büyük sıcaklık farkları veya çok yüksek ortam sıcaklığı koşulları bekleniyorsa Smart Battery Sense gibi doğrudan akü sıcaklığı sensör kaynağı veya sıcaklık sensörüne sahip bir BMV veya SmartShunt sistemi kullanın.

Opsiyonel MPPT WireBox kullanılıyorsa:

  • Güneş enerjili şarj cihazı bulunacağı son konuma monte edilmeden önce çelik WireBox tabanını güneş enerjili şarj cihazına takın.

  • Tam montaj talimatları için MPPT WireBox Tr hızlı kurulum kılavuzuna bakın.

4.2. Akü

Akü beslemesi, aşağıdaki tabloya uygun olarak bir sigorta ile korunmalıdır.

Güneş enerjili şarj cihazının tipi

Minimum akü sigortası değeri

Maksimum akü sigortası değeri

MPPT 150/35

40 A

45 A

MPPT 150/45

50 A

63 A

Not

Kanada'da akü sigortası, C22.2 standartlarına uygun olmak zorundadır.

Not

Akü montajı, yerel akü kurallarına uygun olarak yapılmalıdır. Kanada'da söz konusu kural, Kanada Elektrik Yasası, Bölüm I'dir.

Not

Akü bağlantıları için esnek, çok bükümlü bakır kablo kullanın. Ayrıca Kablo tesisatıyla ilgili güvenlik önlemleri bölümüne bakın.

4.3. PV paneli

Güneş enerjili şarj cihazı, aşağıdaki her iki koşulu da karşılayan bir PV yapılandırmasıyla kullanılabilir:

  • Maksimum açık devre PV gerilimi, 150 V'tan fazla olmamalıdır.

  • Nominal PV gerilimi, akü geriliminden en az 5 V daha yüksek olmalıdır.

PV paneli, tek veya çok kristalli panellerden oluşabilir.

Güneş enerjisi panelleri, seri, paralel veya ser/paralel olarak bağlanır. Bu yapılandırmaların örnekleri için aşağıdaki şekle bakın.

Solar array configurations

Seri, paralel ve seri/paralel güneş panellerinin örnekleri.

PV paneli yapılandırmasının boyutunu hesaplamayı kolaylaştırmak için MPPT boyutlandırma hesaplayıcısını kullanın. Alternatif olarak aşağıdaki PV paneli yapılandırmalarından birini kullanın:

PV paneli örneği: 150 V güneş enerjili şarj cihazıyla birlikte 24 V akü:

  • Serideki minimum hücre sayısı: 72 (2x 12 V seri panel veya 1x 24 V panel).

  • Kontrol biriminin en yüksek verimlilikte çalışması için önerilen hücre sayısı: 144 hücre (4x 12 V panel veya 2x 24 V seri panel).

  • Maksimum: 216 hücre (6x 12 V veya 3x 24 V seri panel).

PV paneli örneği: 150 V güneş enerjili şarj cihazıyla birlikte 48 V akü:

  • Serideki minimum hücre sayısı: 144 (4x 12 V panel veya 2x 24 V seri panel).

  • Maksimum: 216 hücre (6x 12 V veya 3x 24 V seri panel).

Önemli

  • Fotovoltaik güç kaynağının akım taşıyan tüm iletkenlerinin bir binadaki veya diğer yapıdaki diğer tüm iletkenlerle bağlantısını kesmenin bir yolunu sağlayın.

  • Dikkat: seri kullanılabilecek panel sayısını hesaplarken, panelin hem Açık devre gerilimini (Voc) hem de Sıcaklık katsayısını hesaba kattığınızdan emin olun. 25 °C'nin altındaki ortam sıcaklıklarında Voc daha yüksek olur.

  • Sistemde enerji varken bir anahtar, devre kesici veya AC ya da DC akımlı başka bir cihaz çalıştığında topraklanmış iletkeni topraklanmamış bir durumda bıraktığı takdirde, söz konusu anahtar, devre kesici veya cihaz topraklanmış iletkene takılmamalıdır.

  • Optimize edicili güneş panellerini kullanmayın. En kötü durumda optimize ediciler kullanıldığında, güneş enerjili şarj cihazı onarılamaz düzeyde hasar görür.

  • Vida bağlantılarında esnek, çok bükümlü bakır kablo kullanın. Kablo tesisatıyla ilgili güvenlik önlemleri bölümüne bakın.

4.4. Topraklama

Akünün topraklanması

Güneş enerjili şarj cihazı, artı veya eksi topraklı bir sisteme monte edilebilir.

Sistemde sorunların meydana gelmesini veya toprak döngülerinin oluşmasını önlemek için tercihen aküye yakın tek bir toprak bağlantısı uygulayın.

PV panelinin topraklanması

PV panelinin artı ve eksi kutupları topraklanmamalıdır.

Yıldırım etkisini azaltmak için PV panellerinin çerçevesini topraklayın.

Güneş enerjili şarj cihazını topraklanmış bir PV paneline bağlamayın. Yalnızca bir toprak bağlantısına izin verilir ve bu bağlantı da aküye yakın olmalıdır.

Toprak kaçağının tespiti

Güneş enerjili şarj cihazında dâhili toprak kaçağı koruması bulunmaz.

ABD Ulusal Elektrik Yasası (NEC), harici bir toprak kaçağı koruma cihazının (GFPD) kullanılmasını şart koşar.

Sistemdeki eksi elektrik kutbu, GFPD üzerinden topraklama hattına tek (ve yalnızca bir) yerden bağlanmalıdır.

Uyarı

Toprak kaçağı belirtildiğinde, akü terminalleri ve bağlı devreler topraklanmamış ve tehlikeli olabilir.

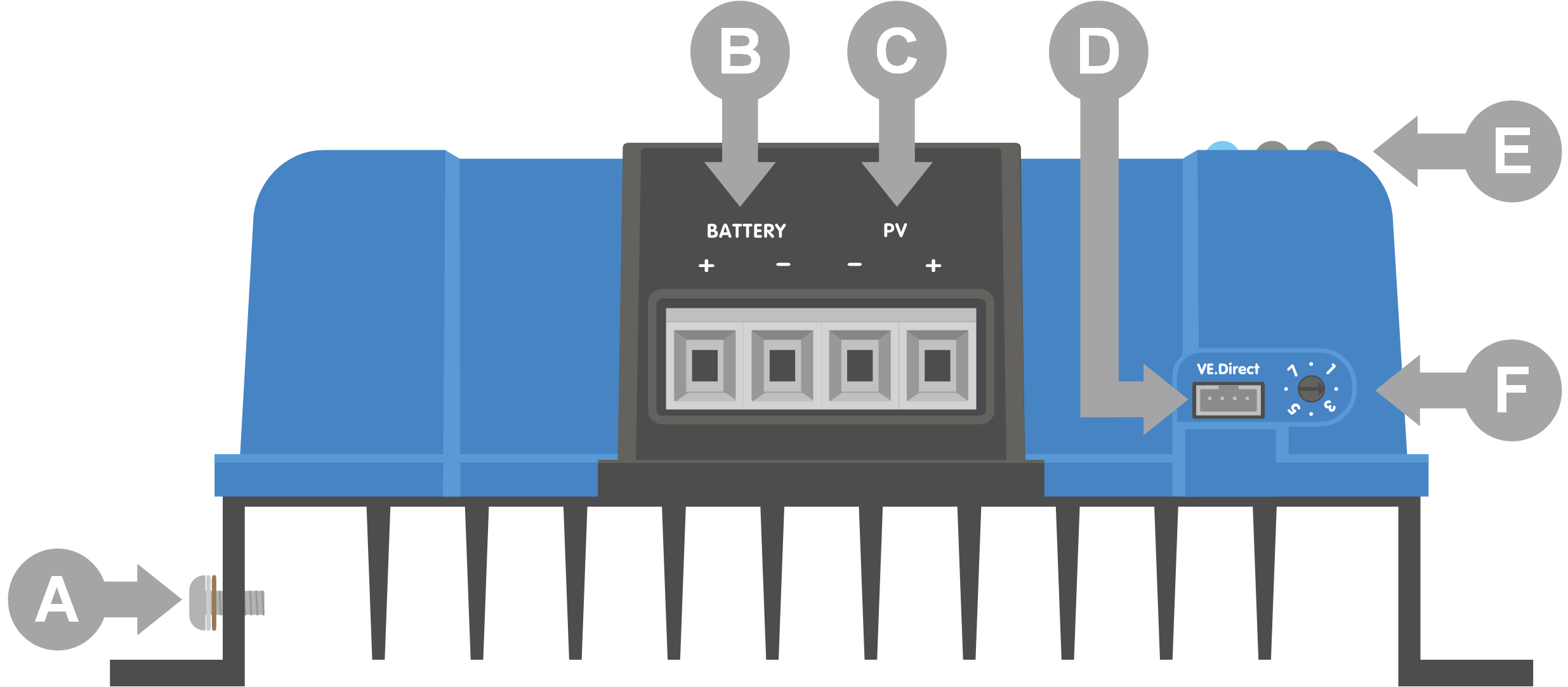

4.5. Bağlantı Genel Bakışı


Kimlik

Açıklama

A

Toprak vidası.

B

Akünün vidalı terminalleri.

C

PV vidalı terminalleri.

D

VE.Direct soketi.

E

LED’ler.

F

Döner anahtar.

4.6. Elektrik bağlantıları

Uyarı

UYARI: Akü ve PV gerilimini bağlamadan önce polariteyi kontrol edin.

UYARI: Bu bölümde açıklanan doğru kurulum prosedürüne uygun hareket edin.

ÖNEMLİ: Akü ve PV bağlantılarını 1.6Nm değerinde sıkın.

Elektrik bağlantılarının sırası:

  1. Aküyü bağlayın: güneş enerjili şarj cihazının sistem gerilimini otomatik olarak tanımasını bekleyin (10 saniye bekleyin).

  2. PV panelini bağlayın.

  3. Uygunsa VE.Direct bağlantı noktasını bağlayın.

Otomatik sistem gerilim algılama özelliğinin doğru ayarlanmasını sağlamak için bağlantı sırasının doğru olması gereklidir. Sistem gerilimi, akü bağlantısından önce manuel olarak ayarlandığında yalnızca ilk önce PV panelinin bağlanmasına izin verilir. Doğru prosedürlere uyulmadığı takdirde, şarj cihazı ve/veya tesisat devre dışı kalabilir veya hasar görebilir.

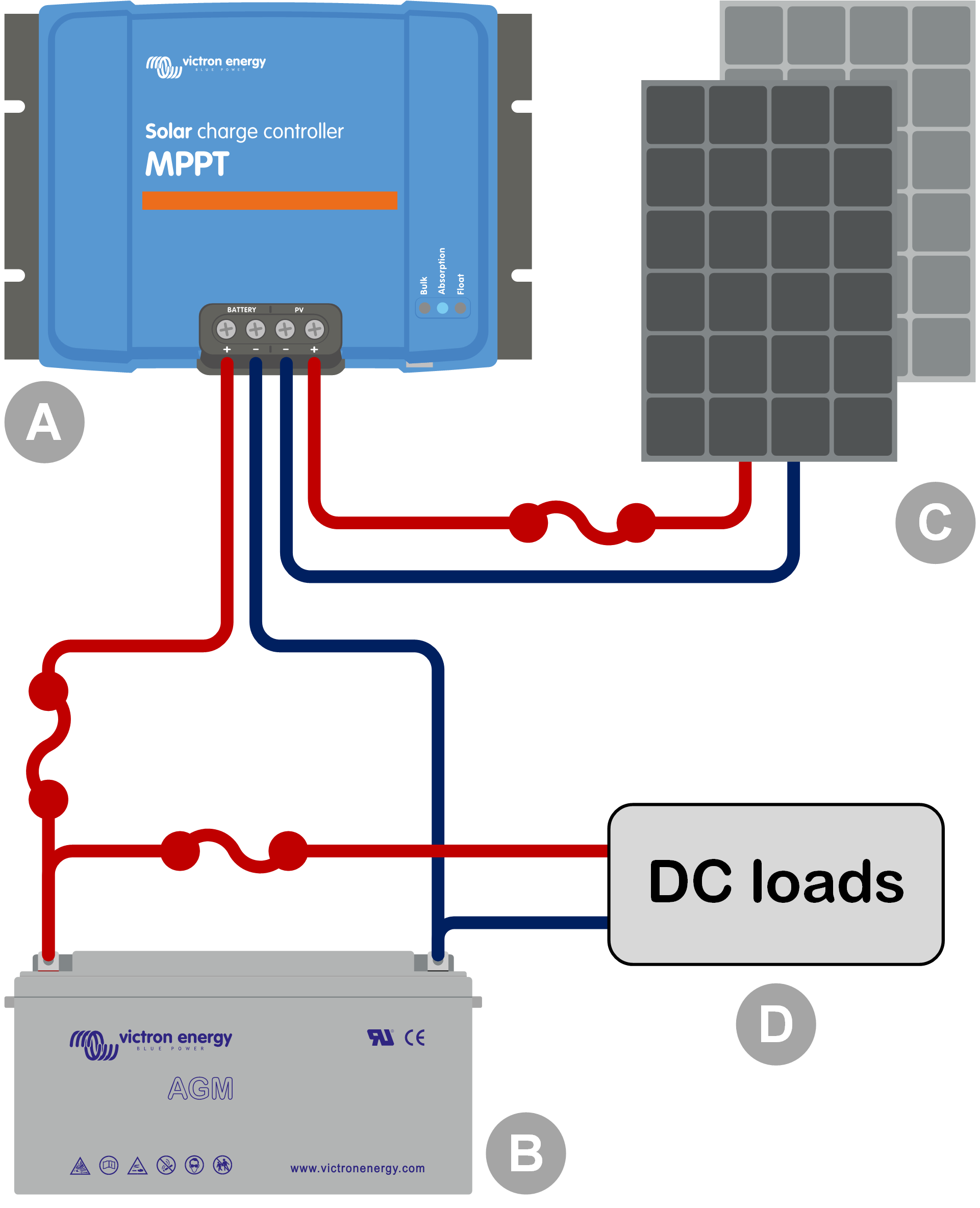

Temel elektrik bağlantılarının nasıl yapıldığına yönelik aşağıdaki şekle bakın:


Kimlik

Açıklama

A

Güneş enerjili şarj cihazı:

B

Kurşun asidi veya lityum akü veya akü şarj ünitesi.

C

Güneş paneli veya güneş paneli dizisi.

D

DC yükleri.


DC sigortası.

4.7. MPPT Kontrol Birimi ekranının bağlanması

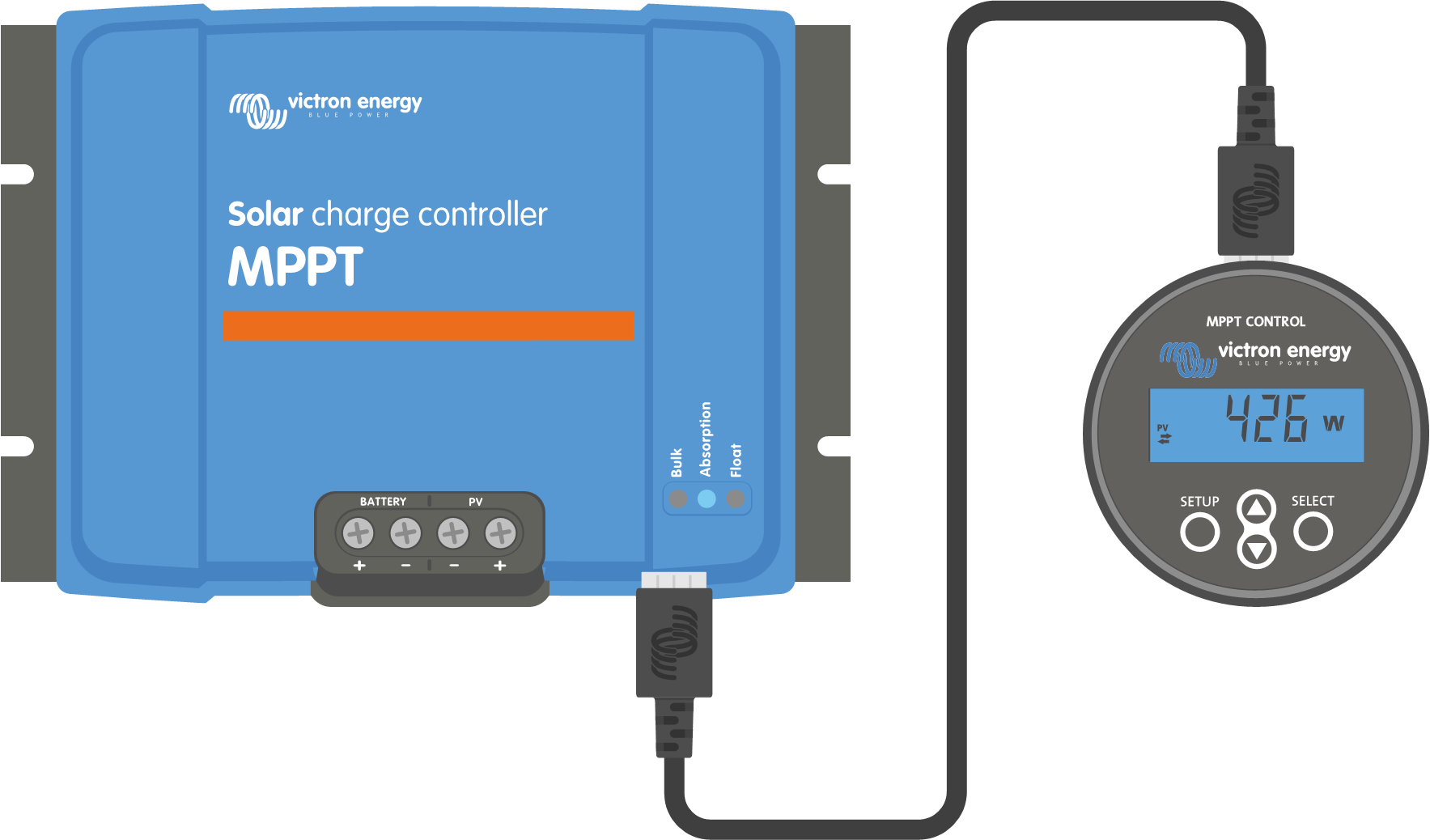

Bir VE.Direct kablosu kullanarak (opsiyonel) MPPT Kontrol Birimi ekranını güneş enerjili şarj cihazının VE.Direct bağlantı noktasına bağlayın.

VE.Direct kablosu çeşitli uzunluklarda mevcuttur ve MPPT kontrol birimi ekranı içerisine dâhil değildir. VE.Direct kablosunu uzatmanın mümkün olmadığına dikkat edin. Maksimum uzunluk 10 metreyi geçemez.

Daha fazla bilgi edinmek için MPPT Kontrol Birimi kılavuzuna bakın.


Ekranın VE.Direct kablosu ile güneş enerjili şarj cihazına bağlanması
