4. Installation
Varning
DC-ingången (solcell) är inte isolerad från batterikretsen. Därför klassas solcells- batteri- och styrkretsen som farliga och bör inte vara åtkomstbara för användare.
Observera
För korrekt temperaturkompenserad batteriladdning måste solcellsladdarens och batteriets omgivningstemperatur vara inom 5 °C (9 °F).
Observera
Batteri - och solcellsanslutningarna måste skyddas mot oavsiktlig kontakt. Installera solcellsladdaren i ett hölje eller installera tillvalet Wirebox.
4.1. Montering
Montera solcellsladdaren vertikalt på ett icke-brandfarligt underlag, med elterminalerna vända nedåt.
Avsnittet om Dimensionsritningar i den här manualen innehåller solcellsladdarens dimensionsritning och där anges även monteringshålen.
Observera ett minimumavstånd på 10 cm under och över solcellsladdaren för optimal kylning.
Montera solcellsladdaren nära batteriet, men aldrig direkt ovanför batteriet. Detta för att förhindra skador på grund av gasning av batteriet.
Observera
Undvik skillnader i omgivningstemperaturen på mer än 5 °C mellan solcellsladdaren och batteriet. Dessa temperaturskillnader kan leda till felaktig temperaturkompenserad laddning, vilket kan förkorta batteriets livslängd.
Om stora temperaturskillnader eller extrema omgivningstemperaturer förväntas kan du använda en direkt batteritemperaturkontrollkälla som Smart Battery Sense eller en BMV eller SmartShunt utrustad med en temperatursensor.
Om en MPPT Wirebox (tillval) används:
Använd MPPT WireBox Tr för solcellsladdare med skruvsolcellsterminal.
Använd MPPT WireBox MC4 för solcellsladdare med MC4-solcellsterminaler.
Fäst WireBox stålbas på solcellsladdaren innan den monteras i sin slutgiltiga position.
Se den snabba installationsguiden för MPPT WireBox Tr eller MPPT WireBox MC4 för kompletta monteringsinstruktioner.
4.2. Batteri
Batteriförsörjningen måste skyddas med en säkring enligt tabellen nedan.
Solcellsladdartyp | Lägsta batterisäkringskapacitet | Högsta batterisäkringskapacitet |
|---|---|---|
MPPT 150/70 och 250/70 | 80 A | 100 A |
MPPT 150/15 och 250/15 | 100 A | 120 A |
MPPT 150/100 och 250/100 | 120 A | 140 A |
Obs!
För Kanada måste batterisäkringen uppfylla C22.2-standarderna.
Obs!
Batteriinstallationen måste utföras i enlighet med lokala batterilagringsföreskrifter. För Kanada är det Canadian Electrical Code, del 1.
Obs!
Använd flexibla flertrådiga kopparkablar för batterianslutningarna. Se även kapitlet Försiktighetsåtgärder vid koppling.
4.3. Solcellspanel
Solcellsladdaren kan användas med en solcellskonfiguration som uppfyller båda dessa villkor:
Den maximala solcellstomgångsspänningen får inte överstiga 150 V eller 250 V, beroende på solcellsladdarmodellen.
Den nominella solcellsspänningen måste vara minst 5 V högre än batterispänningen.
Solcellspanelen kan bestå av mono- eller polykristallina paneler.
Solcellspanelerna är seriekopplade, parallellkopplade eller serie/parallellkopplade. Se bilden nedan för exempel på dessa konfigurationer.
 |
Exempel på solcellspaneler i serie, parallell och serie/parallell.
Använd MPPT-storlekskalkylator för hjälp med beräkningen av storleken på solcellspanelen. Alternativt, använd en av dessa solcellspanelskonfigurationer:
Solcellspanelexempel 24 V-batteri med 150 V-solcellsladdare:
Minimum antal celler i serie: 72 (2x 12 V-panel i serie eller 1x 24 V-panel).
Rekommenderat antal celler för att få bästa regulatoreffekt: 144 celler (4x 12 V eller 2x 24 V-panel seriekopplad).
Högst: 216 celler (6x 12 V eller 3x 24 V-panel seriekopplad).
Solcellspanelexempel 48 V-batteri med 150 V-solcellsladdare:
Minimum antal celler i serie: 144 (4x 12V eller 2x 24V panel seriekopplad).
Maximalt: 216 celler (6x 12 V eller 3x 24 V-panel seriekopplad).
Solcellspanelexempel 48 V-batteri med 250 V-solcellsladdare:
Minimum antal celler i serie: 144 (4x 12V eller 2x 24V panel seriekopplad).
Maximalt: 360 celler (6x 12 V eller 3x 24 V-panel seriekopplad).
Viktigt
Se till att det är möjligt att koppla bort alla strömförande ledare i en solcellskälla från alla andra ledare i en byggnad eller annan struktur.
Var uppmärksam när du beräknar antalet paneler som kan användas i serie och se till att med både dess spänning vid öppen krets (Voc) och dess temperaturkoefficient i beräkningen. Vid omgivningstemperaturer på under 25 °C blir Voc högre.
En switch, kretsbrytare eller någon annan anordning, antingen AC eller DC, får inte installeras i en jordad ledare om användning av den switchen, kretsbrytaren eller andra anordningen lämnar den jordade ledaren i ett ojordat läge medan systemet är strömförande..
Använd inte solcellspaneler med optimerare. I värsta fall kan användningen av optimerare orsaka permanenta skador på solcellsladdaren.
Använd flexibel flertrådig kopparkabel till skruvanslutningarna (Tr-modell). Se kapitel Försiktighetsåtgärder vid koppling.
För MC4-modeller kan flera av solcellsladdarens MC4-par behövas för parallella solcellspanelsrader. Tänk på att den maximala strömmen genom en MC4-anslutning inte får överstiga 30 A.
4.4. Jordning
Batterijordning
Solcellsladdaren kan installeras i ett positivt eller negativt jordat system.
Använd bara en jordad anslutning, helst nära batteriet, för att förhindra systemfel eller jordslingor.
Solpanelens jord
Plus- och minus på solcellspanelen ska inte vara jordade.
Jorda ramen på solcellspanelerna för att minska påverkan av blixten.
Anslut inte solcellsladdaren till en jordad solcellspanel. Endast en jordad anslutning är tillåten och den ska vara nära batteriet.
Jordfelsdetektering
Solcellsladdaren har inget internt jordfelsskydd.
De nordamerikanska elföreskrifterna (NEC) kräver att man använder en extern skyddsanordning mot jordfel (GFPD).
Systemets elektriska negativa pol ska bindas genom en GFPD till jord på en (och endast en) plats.
Varning
När systemet indikerar ett jordfel kan batteriterminalerna och anslutna kretsar vara ojordade och farliga.
4.5. Översikt anslutningar

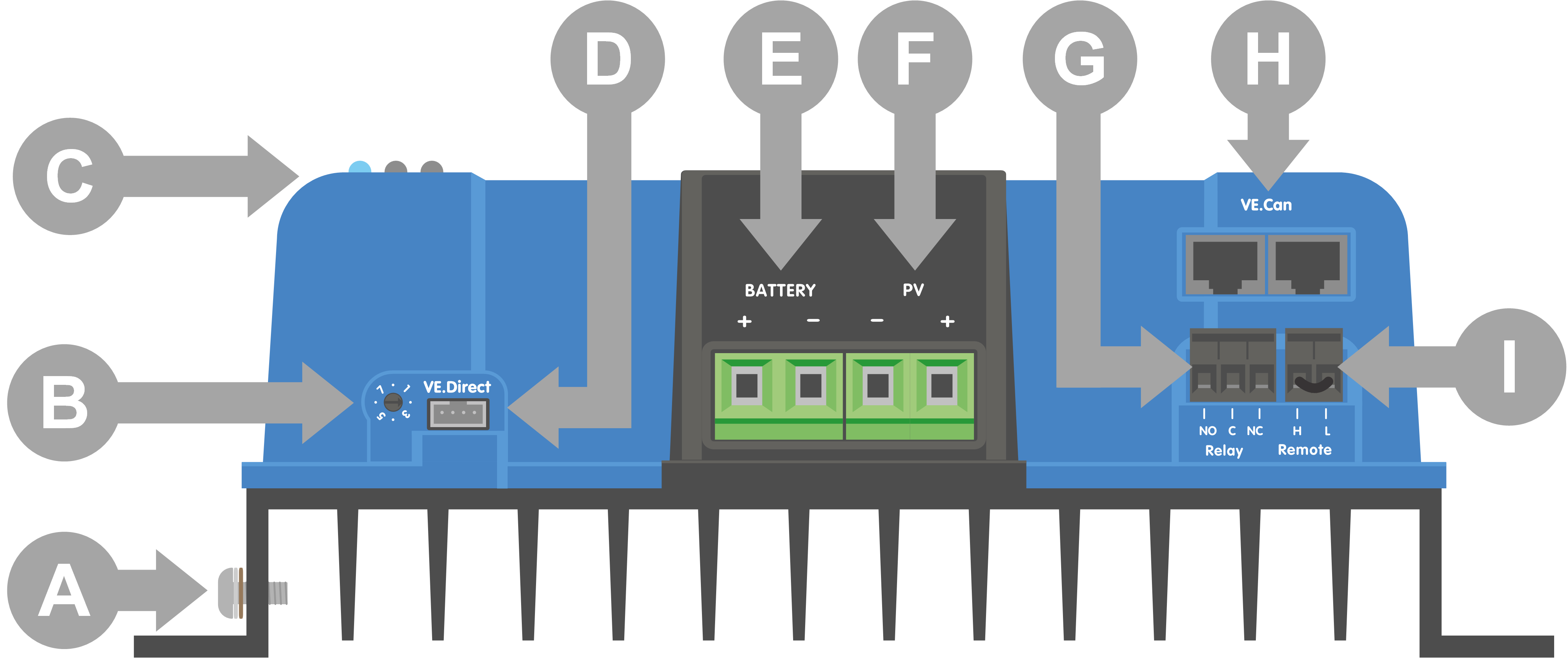

 Tr-modell. | ||||||||||||||||||||

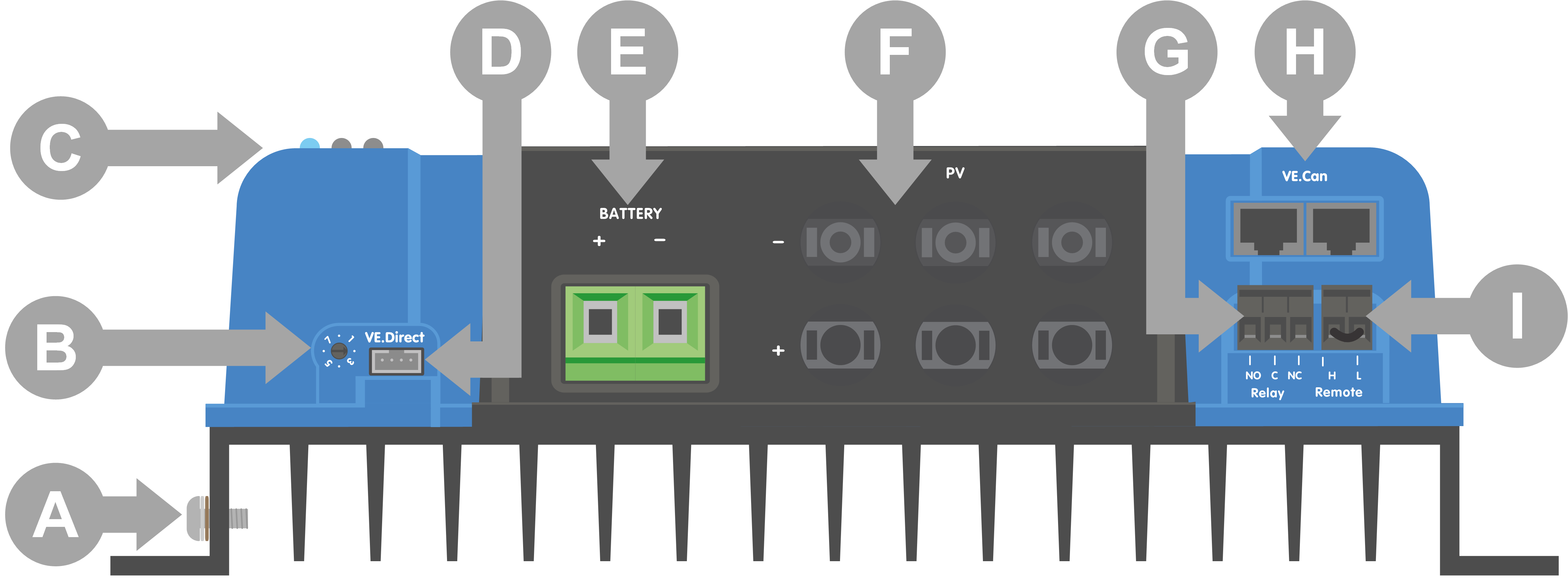

 70 A MC4-modell. | ||||||||||||||||||||

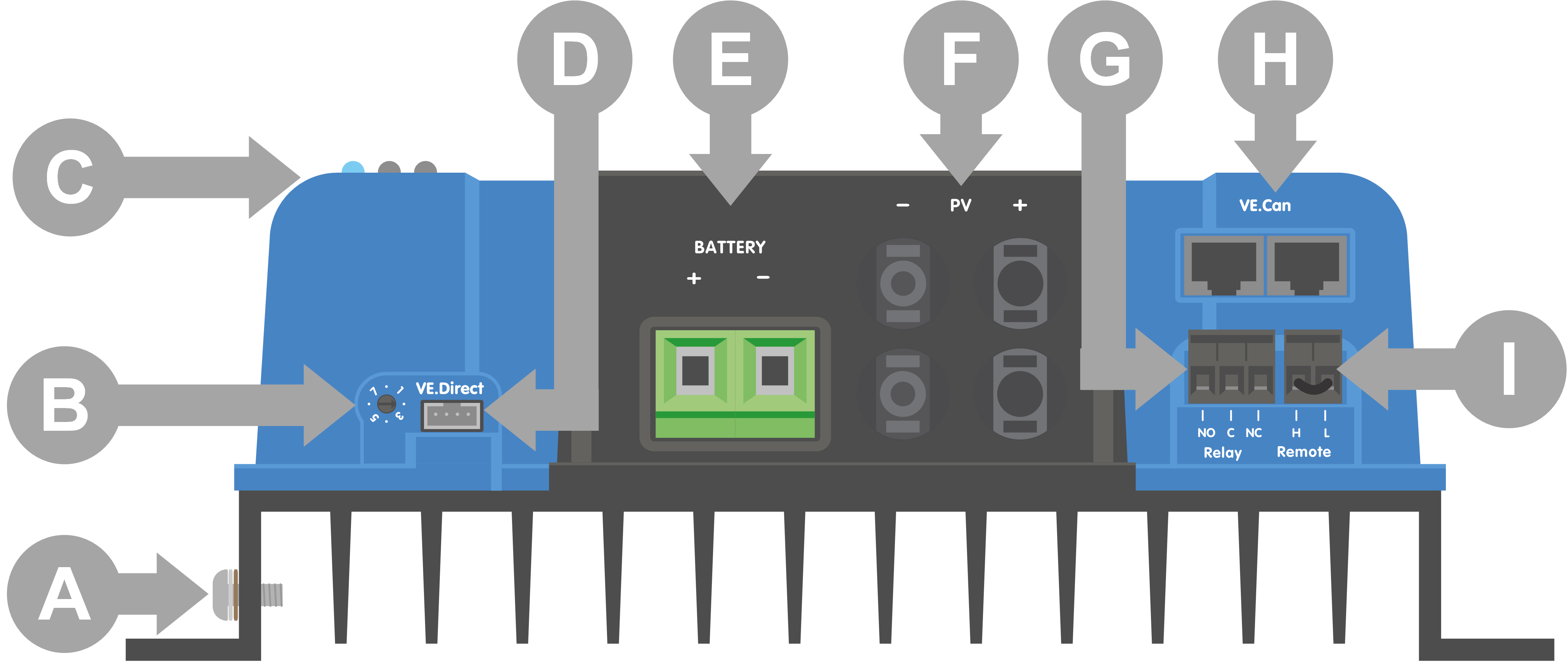

 85 A eller 100 A modell. | ||||||||||||||||||||
|
4.6. Elektriska kopplingar
Varning
VARNING: Kontrollera polariteten innan du ansluter batterier och solcellsspänningen.
VARNING: Följ den korrekta installationsprocessen som beskrivs i det här kapitlet.
VIKTIGT: Dra åt batteriet och solcellsanslutningar vid 2.4Nm.
Gör alla elektriska kopplingar i följande ordning:
Anslut batteriet: tillåter solcellsladdaren att automatiskt känna av systemspänningen (vänta 10 sekunder).
Det rekommenderas att bekräfta systemspänningen: använd VictronConnect eller en extern kontrolldisplay.
Anslut solceller.
Anslut andra tillämpliga anslutningar: såsom kontakten för fjärrstyrning på/av, den programmerbara reläkontakten, VE.Can-porten eller VE.Direct-porten.
Den korrekta anslutningsordningen är nödvändig så att den automatiska spänningsavkänningen ställs in korrekt. Det är endast tillåtet att ansluta solceller först om systemspänningen ställs in manuellt innan batteriet ansluts. Att inte följa den korrekta processen kan inaktivera eller skada laddaren och/eller installationen.
Se bilden nedan för ett exempel på hur de grundläggande elektriska kopplingarna görs:
 | ||||||||||||||
| ||||||||||||||
4.7. VE.Can-portar
De två RJ45 VE.Can-portarna kan användas för kommunikation mellan flera VE.Can-utrustade Victron-produkter.
Som högst kan 25 enheter ”kedjekopplas” genom att använda RJ45 UTP-kablar (ingår ej).
Den första och den sista enheten i kedjan måste ha en VE.Can RJ45-kontakt installerad (ingår ej).

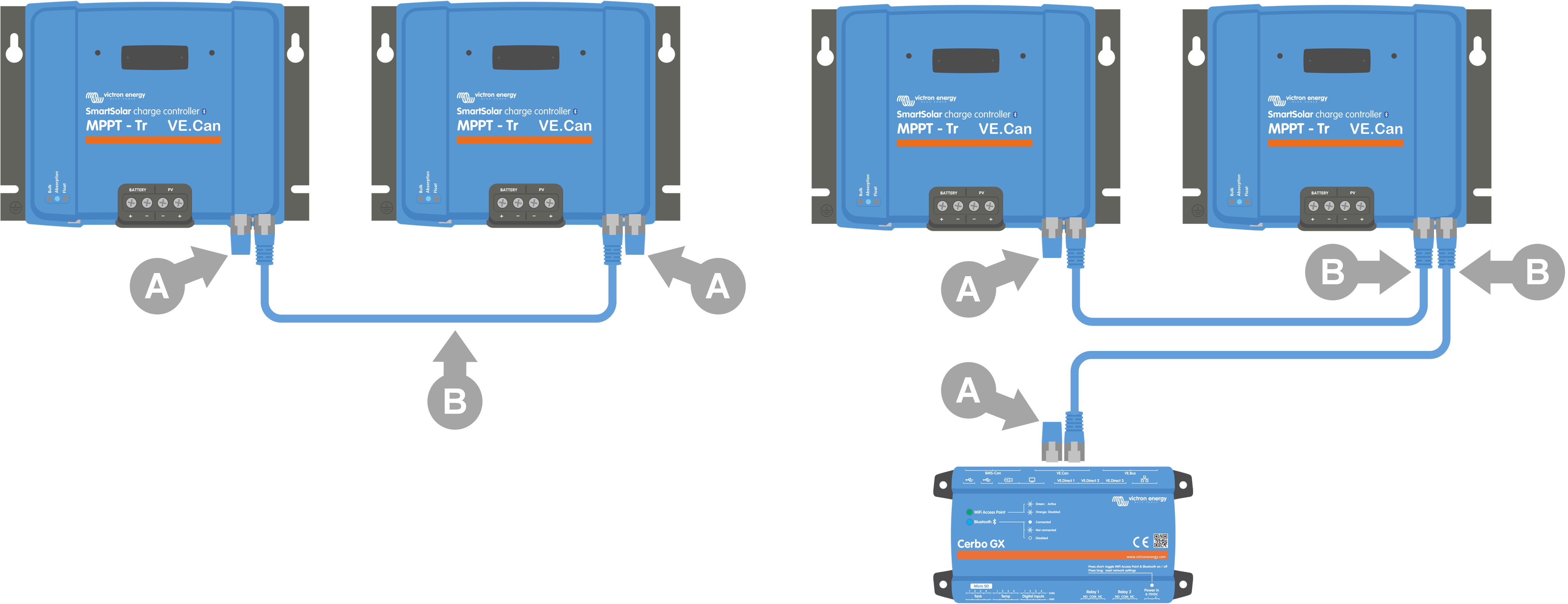

Ett anslutningsexempel visas i bilden nedan.
A: VE.Can-kontakt- B: RJ45 UTP-kabel.
Vänster: Flera solcellsladdare sammankopplade för synkroniserad laddning.
Höger: Flera laddare kopplade till en GX-enhet för synkroniserad laddning och övervakning.
VE.Can +V-linjen är ansluten till batteriets positiva pol och -V-linjen är ansluten till batteriets negativa pol och solcellernas negativa. Detta betyder att all utrustning som ansluts till VE.Can kommer att vara en permanent batteribelastning.
VE.Can-bussen är inte galvaniskt isolerad. För positivt jordade system är en separat CAN-isoleringsmodul (tillhandahålls ej av Victron) nödvändig.
Tekniska specifikationer VE.Can-buss | |
|---|---|
Matningsspänning (+V inmatning) | 9-70 VDC |
Maximal matningsström: | 500 mA |
Datahastighet: | 250 kbps CANH/CANL |
spänningstolerans: | +/-70 VDC |
4.8. Installera SmartSolar kontrollskärm som tillval
Följ följande steg för att installera SmartSolar-kontrollskärmen som tillval:
Ta bort de två skruvarna på platsskyddet. Behåll skruvarna, de behövs igen för att fästa skärmen.
Ta bort plastskyddet. Skärmkontakten är nu synlig.
Ta bort de två plastpluggarna på var sida om skärmkontakten.
Ta bort pappersremsan på den dubbelhäftande tejpen på skärmens baksida.
Sätt in skärmen i kontakten och säkerställ att den är fullständigt införd.
Skruva fast skärmen med de två skruvarna som användes med plastskyddet.
 |
Hur och var ska man koppla in SmartSolar-kontrollskärmen?
För mer information, se Manual för SmartSolar-kontrollskärm
Tips
Skärmen är s.k hotswap vilket innebär att skärmen är kan kopplas till eller från när laddaren är i drift.
4.9. Anslut MPPT-kontrollskärmen
Anslut MPPT-kontrollskärmen (tillval) till solcellsladdarens VE.Direct-port genom att använda en VE.Direct-kabel.
VE.Direct-kabeln finns i flera olika längder och ingår inte med MPPT-kontrollskärmen. Observera att det är inte möjligt att förlänga VE.Direct-kabeln, den maximala längden får inte överstiga 10 meter.
Se MPPT Control-manualen för mer information.
Anslut skärmen till solcellsladdaren med en VE.Direct-kabel.
