5. Konfigurering och inställningar
Solcellsladdarinställningarna kan konfigureras för att anpassas specifikt för det system den används i.
Observera
Ändra inga inställningar om du inte vet vad de innebär och vilken effekt en ändring av dessa medför.
Felaktiga inställningar kan förorsaka problem och till och med skada batterierna. Om du är osäker bör du rådfråga en erfaren Victron-installatör, återförsäljare eller leverantör.
5.1. Att ändra inställningar
Det finns flera metoder för att ändra de här inställningarna. Vissa av dem gör det möjligt att konfigurera alla inställningar, andra har begränsningar:
Appen VictronConnect - alla inställningar kan ändras och den fasta programvaran kan uppdateras.
Roterande brytaren - laddningsalgoritmen för ett antal förinställda batterityper kan väljas.
MPPT-kontrollskärmen (tillval) - de flesta inställningar kan ändras.
SmartSolar-skärmen (tillval) - alla inställningar kan ändras.
Viktigt
Ändra inga inställningar i solcellsladdaren om du inte vet vad de innebär och vilken effekt en ändring av dessa kan medföra. Felaktiga inställningar kan förorsaka problem och till och med skada batterierna. Om du är osäker bör du rådfråga en erfaren Victron-installatör, återförsäljare eller leverantör.
5.1.1. Inställningar via appen VictronConnect
Appen VictronConnect kan användas till att ändra alla solcellsladdarinställningar och den kan användas till att uppdatera den fasta programvaran.
Se avsnittet Appen VictronConnect för en översikt av de olika sätten appen VictronConnect kan ansluta till solcellsladdaren.
Den här manualen täcker bara de specifika delar i VictronConnect som gäller solcellsladdaren. För mer allmän information om appen VictronConnect, såsom om hur den kan användas eller hur man ansluter till den, se VictronConnect manual.
Gå till inställningssidan för att få åtkomst till solcellsladdarinställningarna. Gör det genom att klicka på kugghjulet i det övre högra hörnet på hemskärmen.
Inställningssidan ger tillgång för att se se och/eller ändra solcellsladdarinställningarna.
För mer information om varje inställning och hur man uppdaterar den fasta programvaran, se avsnittet Uppdatering av fast programvara.
5.1.2. Inställningar med den roterande brytaren
Den roterande brytaren kan användas för att välja åtta förinställda batteriladdningsalgoritmer.
Använd en liten spårmejsel för att vrida den roterande brytaren. Pilen anger vilket inställningsnummer som har valts.
Tabellen nedan anger laddningsalgoritmen och laddningsinställningen för den roterande brytarens alla positioner.
Obs!
Genom att vrida på den roterande brytaren kringgås laddningsinställningarna, inklusive inställningar som gjordes med appen VictronConnect eller med skärmen. På samma sätt kringgås de inställningar som har gjorts med den roterande brytaren om laddningsinställningarna ändras med appen VictronConnect eller med skärmen.
Brytarposition | Föreslagen batterityp | Absorptionsspänning* (V) | Floatspänning* (V) | Utjämnings**spänning (V) | Utjämning** nominell strömprocentandel | Temperaturkompensationsfaktor* (mV/°C) |
---|---|---|---|---|---|---|
* De övre värdena är för 12 V-system, de mellersta för 24 V-system och de nedre för 48 V-system. ** Utjämning är som standard inaktiverad. För aktivering, se kapitel Batteriinställningar | ||||||
0 | Gel lång livslängd (OPzV) Gel Exide A600 (OPzV) Gel MK | 14.1 28.2 56.4 | 13.8 27.6 55.2 | 15.9 31.8 63.6 | 8 % | -16 -32 -64 |
1 | Gel Victron Deep Discharge Gel Exide A200 AGM Victron Deep Discharge Stationära rörplattebatterier (OPzS) | 14.3 28.6 57.2 | 13.8 27.6 55.2 | 16.1 32.2 64.4 | 8 % | -16 -32 -64 |
2 | Standardinställning Gel Victron Deep Discharge Gel Exide A200 AGM Victron Deep Discharge Stationära rörplattebatterier (OPzS) | 14.4 28.8 57.6 | 13.8 27.6 55.2 | 16.2 32.4 64.8 | 8 % | -16 -32 -64 |
3 | AGM spiralcell Stationära rörplattebatterier (OPzS) Rolls AGM | 14.7 29.4 58.8 | 13.8 27.6 55.2 | 16.5 33.0 66.0 | 8 % | -16 -32 -64 |
4 | PzS rörplatte- fordonsbatterier eller OPzS-batterier | 14.9 29.8 59.6 | 13.8 27.6 55.2 | 16.7 33.4 66.8 | 25 % | -16 -32 -64 |
5 | PzS rörplatte- fordonsbatterier eller OPzS-batterier | 15.1 30.2 60.4 | 13.8 27.6 55.2 | 16.9 33.8 67.6 | 25 % | -16 -32 -64 |
6 | PzS rörplatte- fordonsbatterier eller OPzS-batterier | 15.3 30.6 61.2 | 13.8 27.6 55.2 | 17.1 34.2 68.4 | 25 % | -16 -32 -64 |
7 | Litiumjärnsulfatbatterier (LiFePo4) | 14.2 28.4 56.8 | 13.5 27.0 54 | Ej tillämpligt | Ej tillämpligt | 0 0 0 |
En binär LED-kod hjälper till att fastsälla den roterande brytarens position. Efter att den roterande brytaren har ändrat position blinkar LED-lamporna i 4 sekunder enligt vad som anges i tabellen nedan: Därefter återtas normal funktion enligt beskrivning i avsnittet om LED.
Brytarposition | Bulkdiod | Absorptionsdiod | Float-diod | Blinkningsfrekvens |
---|---|---|---|---|
0 | 1 | 1 | 1 | Snabb |
1 | 0 | 0 | 1 | Långsam |
2 | 0 | 1 | 0 | Långsam |
3 | 0 | 1 | 1 | Långsam |
4 | 1 | 0 | 0 | Långsam |
5 | 1 | 0 | 1 | Långsam |
6 | 1 | 1 | 0 | Långsam |
7 | 1 | 1 | 1 | Långsam |
5.1.3. Inställningar via kontrollskärmen SmartSolar Control
SmartSolar Control-skärmen (tillval) kan användas för att konfigurera solcellsladdarens inställningar. För information om hur du gör det, se manualen för SmartSolar Control-skärm.
5.1.4. Inställningar via kontrollskärmen MPPT Control
Skärmen MPPT-Control (tillval) kan användas för att konfigurera solcellsladdarens inställningar, förutom de avancerade inställningarna såsom RX- och TX-portinställningar. För information om hur du gör det, se manualen för MPPT Control-skärm.
Notera
Även om MPPT-Control kan anslutas till solcellsladdaren bör du överväga att använda en SmartSolar-kontrollskärm istället.
5.2. Förklaring av alla inställningar
I det här kapitlet anges alla inställningar i solcellsladdaren som kan konfigureras av användaren och vi förklarar även hur man uppdaterar solcellsladdarens fasta programvara.
Observera
Ändra inga inställningar om du inte vet vad de innebär och vilken effekt en ändring av dessa kan medföra. Felaktiga inställningar kan förorsaka problem och till och med skada batterierna. Om du är osäker bör du rådfråga en erfaren Victron-installatör, återförsäljare eller leverantör.
5.2.1. Batteriinställningar
Batterispänning
Batterispänningen känns av automatiskt direkt när solcellsladdaren startas och batterispänningen ställs in därefter. Ytterligare automatisk avkänning är inaktiverad. För att säkerställa att en stabil mätning utförs väntar laddaren först i 10 sekunder och gör sedan en genomsnittsmätning. Observera att solcellsladdaren förblir avstängd under tiden.
Om solcellsladdaren inte mäter en batterispänning ställs den in på 12 V som standard och sparar det. Detta inträffar om solcellsladdaren förses med ström via sina solcellsterminaler när den inte är ansluten till ett batteri.
Observera att solcellsladdaren inte automatiskt känner av ett 36 V-batteri. Detta måste ställas in manuellt.
Efter att den automatiska avkänningen har skett kan batterispänningen ställas in på 12, 24, 36 eller 48 V, om så krävs .
Tips
Tips:
Gör följande om solcellsladdarens fasta programvara måste uppdateras under tiden som den automatiska spänningsavkänningen är aktiv, exempelvis innan enheten levereras till en slutanvändare:
Uppdatera den fasta programvaran.
Gå till inställningssidan i appen VictronConnect när uppdateringen av den fasta programvaran är klar.
Klicka på de tre vertikala punkterna i det övre högra hörnet på inställningssidan och välj ”Återställning till fabriksinställningar” från rullgardinsmenyn.
Stäng av solcellsladdaren inom 10 sekunder.
Nästa gång enheten startas upp kommer den att utföra den inledande automatiska spänningsavkänningen.
Maximal laddningsström
Den här ställningen ställer in den maximala batteriladdningsströmmen. Den är som standard inställd på solcellsladdarens maximala laddningsström.
Använd den här inställningen för att minska laddningsströmmen, exempelvis när en mindre batteribank används och som kräver en lägre laddningsström.
Laddare aktiverad
Den här inställningen aktiverar eller inaktiverar batteriladdaren. Den är som standard inställd på ”aktiv”.
Den här ställningen kan användas när något arbete måste utföras på installationen. När den här inställningen är inaktiv laddas inte batterierna.
Förinställt batteri
Den här inställningen ställer in batteriladdningsalgoritmen. Den är som standard inställd på ”roterande brytare”.
Man kan välja mellan:
Roterande brytarposition.
Fördefinierade fabriksinställningar för batteriet.
Användardefinierade batteriinställningar.
Skapa, ändra eller radera en användardefinierad förinställning.
Den här inställningen använder förinställda fabriksinställningar för en stor mängd batterityper. Dessa fördefinierade laddningsalgoritmer passar de allra flesta installationer.
Det är även möjligt att skapa användardefinierade batteriinställningar. Avsnittet Anpassningsbar batteriladdningsalgoritm förklarar hur man gör detta. Dessa användardefinierade förinställningar lagras i biblioteket i appen VictronConnect. Detta är till hjälp om flera solcellsladdare måste konfigureras och tar bort behovet att definiera hela laddningsalgoritmen varje gång en ny solcellsladdare konfigureras.
Expertläge
Den här inställningen aktiverar eller inaktiverar expertläge. Den är som standard inställd på ”inaktiv”.
Observera
Standardladdningsalgoritmerna fungerar väl för nästan alla installationer. Aktivera endast expertinställningar om din utrustning har särskilda behov.
När den här inställningen är aktiv kan följande parametrar konfigureras:
Laddarspänningar: bulk, absorption och float.
Bulk: re-bulk spänningsförskjutning.
Absorption: varaktighet, tid och svansström.
Utjämning: ström, intervall, stoppläge och varaktighet.
Temperaturspänningskompensation.
Avstängning vid låg temperatur.
Se avsnitt Inställningar för batteriladdningsalgoritm för betydelsen av dessa parametrar.
Utjämning
Observera
Utjämning kan skada batteriet om det inte är avsett för en utjämningsladdning. Kolla alltid med batteritillverkaren innan du utför en utjämning.
Den här inställningen kan användas för att aktivera eller inaktivera automatisk utjämning. När den är aktiv kan antalet dagar när utjämningen ska upprepas väljas.
En manuell utjämning kan påbörjas genom att trycka på knappen ”START NOW” (starta nu). Använd endast en manuell utjämning under absorptions- eller floatladdningsstegen och när det finns tillräckligt med solljus. Ström- och spänningsgränser är identiska med den automatiska utjämningsfunktionen. Steget för manuell utjämning pågår i en timme och kan stoppas när som helst med ”Stop Equalize” (avsluta utjämning).
Obs!
Utjämningsinställningen kanske inte är aktiv, vilket är fallet om batteriets förinställning inte stödjer en utjämningsladdning, som i fallet med litiumbatterier.
Anpassningsbar batteriladdningsalgoritm
Det här kapitlet förklarar hur man ändrar en batteriladdningsalgoritm eller hur man skapar, ändrar eller raderar användardefinierade batteriinställningar. Se Inställningar för batteriladdningsalgoritm kapitlet för betydelsen av alla laddningsalgoritmparametrar.
Observera
Endast erfarna användare ska konfigurera eller ändra användardefinierade batteriladdningsalgoritmer. En felaktigt definierad batteriladdningsalgoritm kan leda till skada på batteriet eller farliga situationer.
För att ändra en grundläggande batteriladdningsalgoritm:
Välj en förinställd batterityp som bäst stämmer överens med din batterityp.
Ändra en av de grundläggande laddningsparametrarna som anges i inställningsskärmen.
Konfigurera de parameter som krävs.
Batteriinställningarna är nu inställda på ”användardefinierat”.
För att ändra en expert batteriladdningsalgoritm:
Aktivera ”Expertläge”.
De grundläggande och ytterligare laddningsparametrar visas nu på skärmen.
Konfigurera de parameter som krävs.
Batteriinställningarna är nu inställda på ”användardefinierat”.
För att skapa och spara en kundanpassad batterityp:
Välj en förinställd batterityp som bäst stämmer överens med din batterityp.
Ändra laddningsparametrarna så att det passar ditt batteri. Detta kan göras antingen i normalt läge eller i expertläge.
Batteriinställningarna är nu inställda på ”användardefinierat”.
Välj i ”Battery preset!-menyn ”Create preset”.
Ge batteriinställningen ett namn.
Att ladda en kundanpassad batterityp:
Välj i ”Battery preset!-menyn ”Select preset”.
I menyn visas alla fabriksinställningar och anpassade batterityper som har lagts till tidigare (om några).
Välj din batterityp.
För att ändra (eller radera) en kundanpassad batterityp:
Välj i ”Battery preset”-menyn ”Edit preset”.
Bläddra till det batteri du vill ändra. Det går inte att ändra en fabriksinställning, endast kundanpassade typer kan ändras (eller raderas).
Ändra laddningaparametrarna.
Tryck på ”SAVE CHANGES”-knappen längst ner på sidan för att spara ändringarna.
Tryck på ”REMOVE PRESET”-knappen för att radera batteriet.
Inställningar för batteriladdningsalgoritm
Det här kapitlet förklarar alla parametrar som användas i ”expertläget” och de inställningar som används vid programmering av en kundanpassad batterityp via batteriinställningsmenyn.
Absorptionsspänning
Denna inställning anger absorptionsspänningen.
Anpassningsbar absorptionstid
Denna inställning aktiverar eller inaktiverar den anpassningsbara absorptionstiden.
När inaktiv: Längden på absorptionssteget är samma varje dag, längden bestäms av inställningen för ”maximal absorptionstid”, förutsatt att det finns tillräckligt med solcellsenergi.
Tänk på att det här valet kan leda till överbelastning av dina batterier, särskilt för blybatterier och om endast ytliga dagliga urladdningar sker. Rådgör med batteritillverkaren för den rekommenderade maximala absorptionstiden.
Det enda villkoret som kan avsluta absorptionstiden innan den maximala tiden har uppnåtts är en inställning för ”svansström”. Inaktivera inställningen för ”svansström” om absorptionstiden alltid måste vara lika lång. Se mer information om inställning av svansström nedan i det här kapitlet.
När aktiv: Längden på absorptionssteget är olika varje dag, det anpassar sig själv till batteriets laddningsstatus på morgonen i början av laddningscykeln.
Den maximala anpassningsbara absorptionstiden för dagen bestäms av den batterispänning som uppmätts alldeles innan solcellsladdaren startar varje morgon.
Multiplikator
x 1
x 2/3
x 1/3
x 1/6
Anpassningsbar absorptionstid *
6 timmar
4 timmar
2 timmar
1 timme
12 V-system
Vbatt < 11,9 V
11,9 V < Vbatt < 12,2 V
12,2 V < Vbatt < 12,6 V
Vbatt > 12,6 V
24 V-system
Vbatt < 23,8
23,8 < Vbatt < 24,2 V
24,2 V < Vbatt < 25,2 V
Vbatt > 25,2 V
48 V-system
Vbatt < 47,6
47,6 V < Vbatt < 48,8 V
48,8 V < Vbatt < 50,4 V
Vbatt > 50,4
*) Den anpassningsbara absorptionstiden beräknas med multipliceraren gånger inställningen för ”maximal absorptionstid”. Den anpassningsbara absorptionstiden i den här tabellen baseras på standardinställningen på 6 timmar ”maximal absorptionstid”.
Maximal absorptionstid
Denna inställning anger gränsen för absorptionsspänningen. Denna inställning är endast tillgänglig när man programmerar en anpassad laddningsprofil.
Ange den maximala tiden i timmar och minuter (hh:mm) som solcellsladdaren får vara i absorptionssteget. Den maximala tiden som kan ställas in är 12 timmar och 59 minuter.
Floatspänning
Denna inställning anger floatspänningen.
Re-bulk spänningsförskjutning
Inställning av re-bulk spänningsförskjutning. Den här spänningsförskjutningen används för att fastställa när floatsteget avslutas och bulksteget startar igen, t.ex. när laddningscykeln startar om och börjar vid det första laddningssteget igen.
Re-bulkspänningen beräknas genom att lägga till re-bulk spänningsförskjutningen till den lägsta spänningsinställningen (oftast är det floatsteget).
Exempel: Om re-bulk spänningsförskjutningen är inställd på 0,1 V och floatspänningen på 13,8 V kommer laddningscykeln att starta om när batterispänningen sjunker under 13,7 V (13,8 minus 0,1) i en minut.
Utjämningsspänning
Denna inställning anger utjämningsspänningen..
Procent av utjämningsström
Denna inställning ställer in vilken procent av den inställda ”maximala laddningsströmmen” som kommer att användas för att beräkna utjämningsladdningsströmmen.
Till exempel: Om den ”maximala laddningsströmmen” är inställd på 10 A och ”procent av utjämningsström” är inställd på 10 % kommer utjämningsströmmen att vara 1 A (10 % av 10).
Automatisk utjämning
Denna inställning anger den upprepningsintervall med vilken utjämningssteget ska ske. Den kan ställas in på mellan 1 och 250 dagar. En inställning på 1 betyder varje dag, 2 betyder varannan dag osv.
Utjämningssteget används i regel för att balansera cellerna och även för att förhindra avlagringar av elektrolyten i våtcellsblybatterier. Om en utjämning krävs eller inte beror på batteritypen, om (automatisk) utjämning krävs och under vilka omständigheter. Rådgör med batteritillverkaren för att ta reda på om utjämning krävs för ditt batteri.
Under utjämningssteget ökar laddningsspänningen upp till den inställda ”utjämningsspänningen”. Detta bibehålls så länge laddningsströmmen är under inställningen för ”procent av utjämningsström” i inställningen för ”maximal ström”.
Den automatiska utjämningscyklens varaktighet:
I alla inställningar för VRLA-batterier och några våtcellsbatterier avslutas det automatiska utjämningssteget när spänningsgränsen (maxV) uppnås.
I inställningen för litiumbatterier är inte utjämning tillgänglig.
Om ett automatisk utjämningssteg inte har avslutas på en dag kommer den inte att återupptas nästa dag. Nästa utjämningssteg kommer att utföras i enlighet med den intervall som har ställts in i inställningen för ”Auto utjämning”.
Stoppläge för utjämning
Denna inställning fastställer när utjämningssteget ska avslutas:
Automatisk:Utjämningen avslutas om batterispänningen har uppnått utjämningsspänningen.
Fast tid: Utjämningen avslutas när tiden har uppnått den tidsgräns som är fastställd i inställningen för ”maximal utjämningslängd”.
Maximal utjämningslängd
Denna inställning anger den maximala tiden som utjämningssteget ska pågå.
Manuell utjämning
Använd detta för att utföra en ”engångsutjämning”. När ”start now”-knappen har tryckts ned kommer en utjämning på en timme att utföras, alternativt kan utjämningssteget avslutas manuellt.
Svansström
Denna inställning fastställer strömtröskeln för att avsluta absorptionssteget innan den maximal absorptionstiden har uppnåtts. Om laddningsströmmen sjunker under den angivna svansströmmen, i en minut, avslutas absorptionssteget och floatsteget påbörjas. Den här inställningen kan inaktiveras genom att ställa in den på noll.
Temperaturkompensation
Denna inställning anger temperaturkompensationskoefficienten som krävs för temperaturkompenserad laddning.
Många batterityper kräver en lägre laddningsspänning i varma driftförhållanden och en högre laddningsspänning i kalla driftförhållanden. Den inställda koefficienten är i mV per Celsiusgrad för hela batteribanken, inte per cell. Grundtemperaturen för kompensationen är 25 °C (77 °F).
Tabellen nedan anger hur absorptions- och floatladdningsspänningen beter sig vid olika temperaturer. Diagrammet visar temperaturkompensationen för ett 12 V-system och använder en temperaturkompensationskoefficient på -16 mV/°C. och med 4 för ett 48 V-system.
Som standard använder solcellsladdaren sin interna temperatur för batteritemperaturkompenserad laddning. En intern temperatur avläses på morgonen och åter igen när solcellsladdaren har vilat i minst en timme, exempelvis när laddaren inte aktivt laddar ett batteri eller förser en belastning med ström.
När solcellsladdaren är en del av VE.Smart Networking och mottar batteritemperaturavläsningar från en BatterySense eller en batteriövervakare med temperatursensor används batteriets faktiska temperatur för temperaturkompenserad laddning under dagen.
Avstängning vid låg temperatur
Denna inställning används för att förhindra skador på ett litiumbatteri genom att stänga av laddningen vid låga temperaturer.
Varning
Funktionen ”avstängning vid låg temperatur” är endast aktiv när solcellsladdaren är en del av ett VE.Smart Network och mottar batteritemperaturavläsningar från en BatterySense eller en batteriövervakare med temperatursensor.
Inställningen ”avstängning vid låg temperatur” är som standard inaktiv. När den är aktiv kan en låg avstängningstemperatur ställas in. Standardtemperaturen är 5 °C vilken är en passande temperaturinställning för lititumjärnfosfatbatterier (LFP). Kontrollera dock alltid med din litiumbatterileverantör för att ta reda på vilken temperatur den ska ställas in på.
Mekanismen ”avstängning vid låg temperatur” stoppar batteriladdningen när batteritemperaturen har sjunkit under inställningen för avstängning vid låg temperatur. Batteriladdningen återupptas när batteritemperaturen har stigit 0,5 °C över inställningen för avstängning vid låg temperatur.
Observera att ”avstängning vid låg temperatur” inte krävs för Victron Lithium Smart-batterier eller för Victron Super Pack-batterier med serienummer HQ2040 eller senare. Den här inställningen krävs endast för litiumbatterier som inte kan blockera laddning när temperaturen sjunker för lågt.
5.2.2. Inställningar för belastningsutgång
Inställningarna för utgångsbelastning användas för att styra VE.Direct TX-porten eller reläet, vilket gör det möjligt att driva ett BatteryProtect, ett relä eller en annan belastningsutjämnande enhet. Se avsnittet TX-portinställningar för mer information.
BatteryLife (standardinställning):
En självanpassande algoritm för att maximera batteriets livslängd. Se avsnittet BatteryLife för en mer detaljerad förklaring av dess funktion.
Traditionell algoritm 1:
12 V-system: AV när Vbatt < 11,1 V, PÅ när Vbatt > 13,1 V
24 V-system: AV när Vbatt < 22,2 V, PÅ när Vbatt > 26,2 V
48 V-system: AV när Vbatt < 44,4 V, PÅ när Vbatt > 52,4 V
Traditionell algoritm 2:
12 V-system: AV när Vbatt < 11,8 V, PÅ när Vbatt > 14,0 V
24 V-system: AV när Vbatt < 23,6 V, PÅ när Vbatt > 28,0 V
48 V-system: AV när Vbatt < 47,4 V, PÅ när Vbatt > 56,0 V
Alltid av:
Belastningsutgången är konstant AV.
Alltid på:
Belastningsutgången är konstant PÅ.
Användardefinierad algoritm 1:
AV när Vbatt < Vlow.
PÅ när Vbatt > Vhigh.
Användardefinierad algoritm 2:
AV när Vbatt < Vlow eller Vbatt > Vhigh.
PÅ när Vbatt är mellan Vlow och Vhigh.
Lägena ”alltid på” och ”alltid av” svarar omedelbart. De andra lägena har en fördröjning på två minuter innan belastningsutgången ändras. Det är för att solcellsladdaren inte ska svara för snabbt om t.ex. en inkopplingsström snabbt sänker batterispänningen under gränsvärdet.
Belastningsutgångsinställningarna styr även gatubelysningsalgoritmen. Båda samarbetar för att skydda batteriet från att laddas ur för mycket. Gatubelysningsinställningarna kringgås om batterispänningen sjunker under frånkopplingsspänningen. När batterispänningen har ökat till återkopplingsspänningen återupptas gatubelysningsfunktionen.
5.2.3. Inställningar för programmerbart relä
Det programmerbara reläet kan konfigureras till ett flertal relälägen. Varje läge gör att reläet växlar vid olika villkor. Vissa av dessa villkor är förinställda och vissa är anpassningsbara. Utöver ”reläläget” kan en minimiinaktiveringstid för relä ställas in.

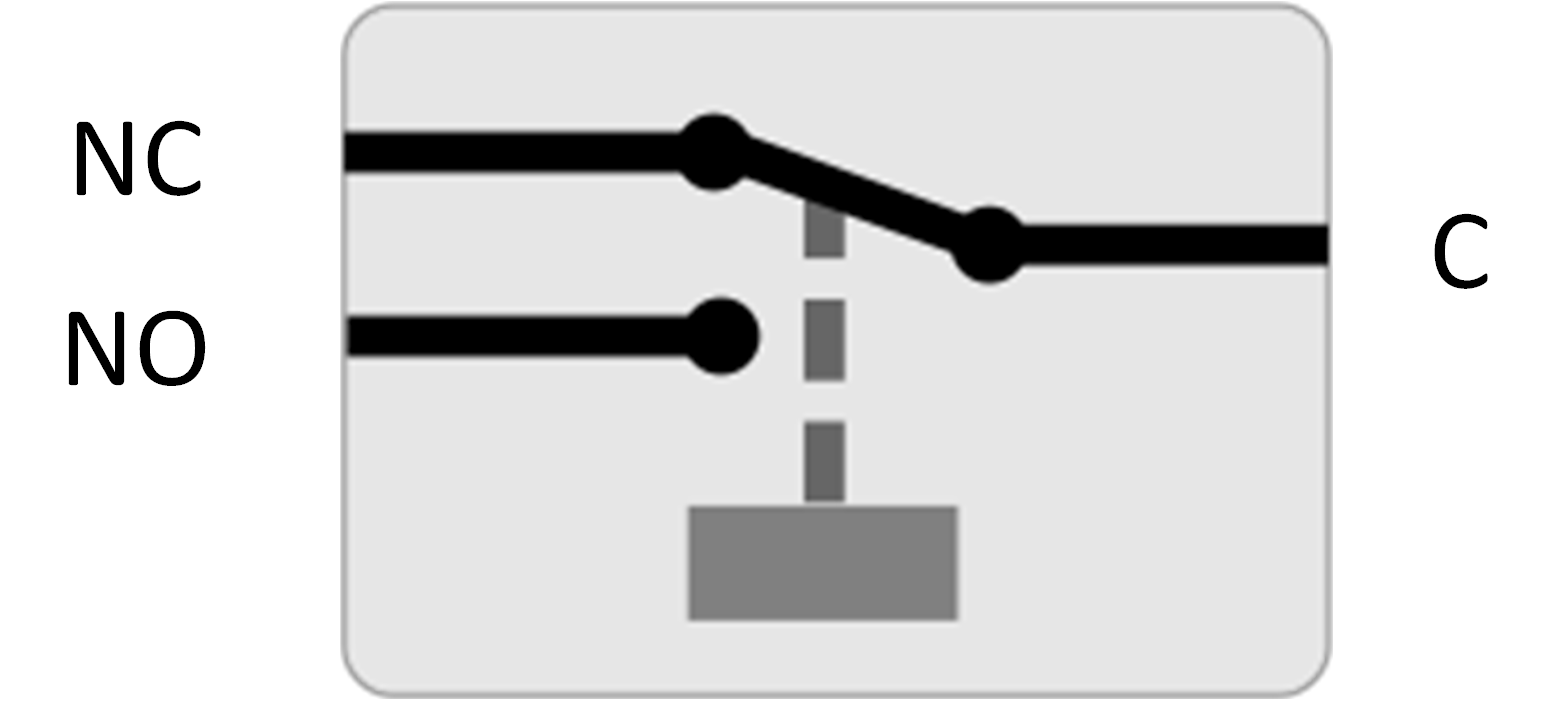

Det programmerbara reläet erbjuder tre anslutningar:
NO (Vanligtvis öppen)
C (Vanlig)
NC (Vanligtvis stängd)
Relätillstånd | Koppling mellan |
---|---|
PÅ | C och NO |
AV | C och NC |
Reläläge | Beskrivning och anmärkningar |
---|---|
Relä alltid av | Det här alternativet stänger AV reläet. Det inaktiverar de andra reläalternativen. Använd det här alternativet om du inte har för avsikt att använda reläfunktionen. |
Panelspänning hög | Det här alternativet slår PÅ reläet när panelspänningen blir för hög. Inställningar Panelspänning hög (Användardefinierad spänning) Nollställ panel hög spänning. (Användardefinierad spänning) Det här alternativet slår PÅ reläet när panelspänningen stiger över den valda inställningen för ”Panel hög spänning”, och stänger AV reläet när panelspänningen sjunker under den valda inställningen för ”Nollställ panel hög spänning”. Du måste såklart säkerställa att inställningen ”Panel hög spänning” är högre än inställningen ”Nollställ panel hög spänning”. Dessa inställningar får aldrig överstiga den maximala spänningsgrad som tillåts av din MPPT-laddare. |
Hög temperatur (Dimning) | Det här alternativet slår PÅ reläet när laddarens utgångsström minskas på grund av hög temperatur. Använda det här alternativet för att t.ex. koppla om en extern fläkt. |
Batterispänning låg | Det här alternativet växlar reläet till PÅ när batterispänningen sjunker för lågt. Detta är standardinställningen när reläfunktionen är aktiverad. Inställningar Batterispänning låg Relä för låg batterispänning. (Standardinställningen för detta är 10,00 V) (12 V batteri förutsätts) Nollställ relä för låg batterispänning. (Standardinställningen för detta är 10,50 V) Dessa inställningar, som kan användardefinieras, slår PÅ reläet när batterispänningen sjunker under den valda inställningen för ”Batteri låg spänning”, och stänger AV reläet när batterispänningen åter igen stiger över inställningen för ”Nollställ batteri låg spänning”. Du måste såklart säkerställa att inställningen ”Relä för låg batterispänning” är lägre än inställningen ”Nollställ relä för låg batterispänning”. En tillämpning av den här funktionen är till exempel att automatiskt koppla från en belastning för att förhindra att batteriet laddas ur för mycket. |
Utjämning aktiv | Det här alternativet slår PÅ reläet när manuell utjämning är aktiverad. |
Feltillstånd. | Det här alternativet slår PÅ reläet när ett fel uppstår. |
Avfrostningsalternativ (Temp < -20 °C) | Det här alternativet slår PÅ reläet när laddarens temperatur sjunker under -20 grader celsius. |
Batterispänning hög | Det här alternativet slår PÅ reläet när batterispänningen är för hög. Inställningar Batterispänning hög Relä för hög batterispänning. (Standardinställningen för detta är 16,50 V) (12 V batteri förutsätts) Nollställ relä för hög batterispänning. (standardinställningen för detta är 16,00 V) Dessa inställningar, som kan användardefinieras, slår PÅ reläet när batterispänningen stiger över den valda inställningen för ”Relä för hög batterispänning”, och stänger AV reläet när batterispänningen sjunker under inställningen för ”Nollställ relä för hög batterispänning”. Du måste såklart säkerställa att inställningen ”Relä för hög batterispänning” är högre än inställningen ”Nollställ relä för hög batterispänning”. En tillämpning av den här funktionen är till exempel att koppla från en belastning för att förhindra överspänning. |
Float-eller förvaringsläge | Det är alternativet slår PÅ reläet när laddaren är i floatläge. |
Dagdetektering | (Paneler belysta). Det här alternativet slår PÅ reläet när solcellspanelerna levererar energi (dag-/nattdetektion). |
Obs!
Växlingsvillkoren måste infalla i minst 10 sekunder innan reläet byter position.
Inställning | Beskrivning |
---|---|
Minimiaktiveringstid | Som standard inställt på 0 minuter och kan kundanpassas. Minimitiden kan ställas in för att PÅ-läget ska råda när reläet väl har slagits PÅ. Ett exempel där en minimiaktiveringstid är användningsbar är att ställa in en minimitid för generatordrift. |
5.2.4. Gatubelysningsinställningar
Gatubelysningsfunktionen aktiveras solcellsladdaren att automatiskt styra nattbelysning. Den fastställer automatiskt när ljuset ska vara på eller av och kan även styra ljusets intensitet.
När gatubelysningsfunktionen är aktiverad kan ett timerprogram skapas där solnedgång, soluppgång samt midnatt kan användas som ankarpunkter. Dessa ankarpunkter anpassar sig automatiskt till längden på natten när den ändras med årstiderna.
Gatubelysningsstyrning
Solcellsladdaren styr gatubelysningen:
Via TX-porten tillsammans med en VE.Direct TX digital utgångskabel. Se även kapitlet om TX-portinställningar för ytterligare detaljer.
Via det programmerbara reläet. Se även kapitlet om Inställningar för programmerbart relä för detaljer.
Obs!
Gatubelysningsalgoritmen tillämpas alltid tillsammans med inställningarna så som de är konfigurerade i menyn för belastningsutgång:
Om gatubelysningen är inaktiverad styrs den (virtuella) belastningsutgången endast av konfigurationen gjord i menyn för belastningsutgång.
Om gatubelysning är aktiverad är den en OCH-funktion, dvs, belastningsutgången kommer att vara på både när villkoren som har ställts in i menyn för belastningsutgång uppfylls och även inställningarna för gatubelysning. Annars är den av.
Säkerställ att belastningsutgångsinställningen är inställd på ”Alltid på” eller på ”BatteryLife”. Ställ aldrig in den på ”Alltid av” eftersom det skulle medföra att ljuset alltid skulle vara av.
För fler konfigurerbara spänningsnivåer för att tvinga av belysningen kan även andra belastningsutgångsalternativ användas.
Inställning av solnedgångsåtgärd
Vid solnedgång kan du välja någon av följande åtgärder:
Behåll belysningen av
Belysning på i en fastställd tid:
Det här alternativet sätter på ljuset vid solnedgången och släcker det efter en konfigurerbar intervall. När dimmerfunktionen är aktiverad 1 (1) finns det två dimningsnivåer: en för för ”på”-perioden och en för ”av”-perioden. Ett typiskt fall för dessa alternativ är för att ha en stark belysning under timmar med mycket trafik (direkt efter solnedgången) och lägre intensitet under lugna timmar för att spara på batteriet. Ställ in den andra dimningsnivån till 0 % för att släcka ljuset helt under den andra perioden.
Belysning på fram till midnatt.
Det här alternativet sätter på ljuset vid solnedgången och släcker det igen vid midnatt. När dimmerfunktionen är aktiverad (1) finns det två dimningsnivåer: en för för ”på”-perioden (fram till midnatt) och en andra dimningsnivå för ”av”-perioden efter midnatt. Ställ in den andra dimningsnivån till 0 % för att släcka ljuset helt under den andra perioden.
Belysning på fram till soluppgång:
Det här alternativet sätter på ljuset vid solnedgången och släcker det igen vid soluppgången. När du har valt det här alternativet behöver du inte även välja någon åtgärd vid soluppgången så alternativet för soluppgångsstyrning behövs inte. När dimmerfunktionen är aktiverad 1, kan endast en dimningsnivå ställas in, dimningsnivå vid solnedgång.
1) Dimmerfunktionen kräver att TX-portfunktionen konfigureras till en av ”ljusdimningsinställningarna”. Detta så att TX-porten skickar ut en PWM-signal som kan användas för att dimma ljuset. Om TX-portfunktionen inte är inställd på en av inställningarna för ”ljusdimning” kommer dimningsalternativen inte att visas i menyn för solnedgångsinställningar. Se även kapitlet TX-portinställningar.
Inställning av soluppgångsåtgärd
Vid soluppgången kan du välja att:
Stänga av:
Släcker belysningen vid soluppgången.
Slå på innan soluppgång:
Det här alternativet slår på belysningen vid en konfigurerbar tidintervall innan soluppgången och släcker sedan belysningen vid soluppgången.
Om dimningsfunktionen är aktiverad1 kan en intervall med mer intensivt ljus ställas in under de tidiga hektiska morgontimmarna. Tillsammans med solnedgångsåtgärden kan du nu ställa in tre dimningsnivåer: en för hektiska timmar vid solnedgången, en under tidpunkten för mindre trafik och en tredje för de hektiska tidiga morgontimmarna.
Midnatt
Laddaren har ingen riktig klocka och vet därför inte när klockan är tolv på natten. Alla hänvisningar till midnatt innebär det vi kallar solens midnatt, vilket är mittpunkten mellan solnedgång och soluppgång.
Synkronisering av midnatt och soluppgång
Solcellsladdaren måste ha sin interna klocka synkroniserad med solcykeln så att den kan ställa in ankarpunkterna för solmidnatt och soluppgång i timerprogrammet.
Efter att gatubelysningsinställningarna har programmerats och solcellsladdaren har försetts med ström startar solcellsladdaren i ett osynkroniserat tillstånd. Den antar först att midnatt är 6 timmar efter solnedgången och att en full natt varar i 12 timmar.
Väl i drift, kontrollerar solcellsladdaren tiden mellan varje detekterad soluppgång. Efter tre kompletta dag/natt-cykler, där den detekterade tiden är ungefär 24 timmar (en timmes avvikelse är tillåten), kommer den att börja använda sin interna klocka istället för programmeringen på sex och tolv timmar.
Obs!
Vid strömavbrott (ingen batterieffekt tillsammans med ingen solcellseffekt) förlorar solcellsladdaren synkroniseringen. Det tar fem dagar för den att åter bli synkroniserad Observera att gatubelysningskonfigurationen och alla andra inställningar aldrig går förlorade, de finns sparade i ett icke-flyktigt minne.
Avkänning av solnedgång och soluppgång
Spänningsinställningarna för avkänning av solnedgång och soluppgång kan användas för att anpassa avkänningen så att den matchar panelkonfigureringen. Avkänningsspänningen för soluppgång måste vara 0,5 V högre än nivån för avkänning vid solnedgång. Den lägsta avkänningsbara spänningen är 11,4 V. Ställ inte det här alternativet på 0 för att använda de inbyggda fabriksinställningarna som är:
Solnedgång = Vpanel <11,4 V.
Soluppgång = Vpanel >11,9 V.
Standardinställningen är 0 och då används inbyggda standardspänningar.
Använd ”Fördröjnings”-perioder för att undvika att systemet gör en oavsiktlig växling när moln passerar över panelen. Det giltiga intervallet är mellan 0 och 60 minuter. Dessa ”fördröjningar” är inaktiva som standard (0).
Gradvis dimmerhastighet
Alternativet gradvis dimmer kan användas för att sakta ner svaret från timerprogrammet. Detta är användbart när flera gatubelysningar används i rad. Det hjälper till att maskera det faktum att varje timer använder sin egen avkänning och har en övergångsstund som varierar från enhet till enhet.
Dimmerinställningen kan anpassas. Du kan ställa in det antal sekunder som krävs för att uppnå varje procentenhet av ändring (x sekunder/per 1 % av dimning). Ett nummer från 0 till 100 kan anges. Två exempel:
0 = omedelbart svar (gradvis dimmer inaktiverad):
Inställningen ”0” ger ett omedelbart svar vilket innebär att den gradvisa dimmerfunktionen är inaktiverad.
9 = minskar från 0 till 100 % på 15 minuter:
Om du ställer in dimmerhastigheten på t.ex. 9 sänker det dimmerhastigheten till 15 minuter (9 sekunder för varje procentenhet av dimning x 100 procentenheter = 900 sekunder = 15 minuter).
Obs!
Säkerställ att TX-portfunktionen är inställd på ”Lätt dimmerläge” (som beskrivet i punkt 1 i början av det här kapitlet) och koppla en VE.Direct TX digital utgångskabel till PWM-dimmeringången på din LED-driver.
Medelpunktsbyte
Tidpunkten för midnatt beräknas på solens aktivitet och beror på din geografiska placering. Sommartid kan skapa ytterligare avvikelse mellan ”solmidnatt” och ”klockans” midnatt. Medelpunktsbytesfunktionen kompenserar för dessa skillnader. Använd 0 för att inaktivera bytet (standard).
Obs!
Medelpunktsbytesinställningen är endast relevant när ditt gatubelysningsinställningsprogram använder ”midnatt” som ett växelläge.
Beräkningsexempel:
För beräkningen använder vi en dag på 1440 minuter, där solnedgången är kl. 19.00 (1140 minuter) och soluppgången är kl. 06.25 (385 minuter):
Nattperioden är i minuter: 1440 m (min/dag) -1140 m (tid till solnedgång) + 385 m (tid till soluppgång) = 685 m
Bytesgrad = tid för solnedgång(minuter) + halva nattperioden (minuter) - dagens längd (minuter) =1140 m + 342 m - 1440 m = 42 minuter.
Exempel på konfigurering
Valen som är gjorda på skärmbilden ovan resulterar i följande program:
Vid solnedgång - belysningen slås på i en fastställd tid.
Dimningsnivå vid solnedgång - vid full ljusstyrka (100 %).
Belysning på i - längden har ställts in till 1 tim 0 min.
Dimningsnivå i slutet - i slutet av en timme kommer ljusstyrkan att minskas till hälften (50 %).
Även:
Vid soluppgång - belysningen anpassas före soluppgången.
Tid innan soluppgång - följande anpassningar kommer att göras 1 tim 0 min före soluppgång:
Dimningsnivå - full ljusstyrka återställs (100 %).
5.2.5. TX-portinställningar
VE.Direct-TX-porten kan användas för att skicka en signal till en extern enhet. För att exempelvis skicka en PWM-signal för att sänka en gatubelysning.
För att använda TX-porten krävs en VE.Direct TX digital utgångskabel.
TX-portens funktioner kan ställas in för:
Normal kommunikation:
Detta är en standard inställning. Använd denna funktion när du ansluter till en GX-enhet, en VE.Direct Bluetooth Smartdongle, eller någon annan enhet som behöver kommunicera med solcellsladdaren via VE.Direct-porten.
Puls varje 0,01 kWh.:
Använd den här funktionen tillsammans med en energimätare.
TX-porten sänder ut en puls varje gång ytterligare 0,01 kWh av energi har skördats. TX-porten är oftast hög och drivs lågt i ungefär 250 ms för varje 0,01 kWh som skördas.
Ljusdimmer (normal PWM):
Använd den här funktionen tillsammans med inställningen för gatubelysning.
PWM*-signalen från TX-porten kommer att vara på 100 % cykel när full ljusstyrka krävs.
Ljusdimmer (omvänd PWM):
Använd den här funktionen tillsammans med inställningen för gatubelysning.
PWM*-signalen från TX-porten kommer att vara på 0 % cykel när full ljusstyrka krävs.
Virtuell belastningsutgång:
Använd den här funktionen för att skapa en virtuell belastningsutgång om solcellsladdaren inte har en fysisk belastningsutgång.
TX-porten växlar och använder samma villkor som de som är inställda i inställningarna för belastningsutgång.
Anslut VE.Direct TX digitala utgångskabel till en BatteryProtect-modul, ett relä eller direkt till belastningens kontaktdon för fjärrstyrning på/av**.
* PWM-signalen är 5 V, 160 Hz.
**) TX-porten är en logisk 5 V-signal. Den kan driva en belastning på högst 22 kOhm när utgångsspänningen har sjunkit till 3,3 V. Säkerställ att den anslutna belastningen är inom denna specifikation.
Observera att dessa funktioner (förutom den första funktionen) inte tar bort enhetens förmåga att kommunicera. Det som sker är att enheten automatiskt känner av inkommande data, och under tiden den tar emot data går den över till normal kommunikation. När datamottagningen är slutförd återgår den automatiskt till sin konfigurerade TX-funktion.
För information mer på djupet ”för utvecklare” om VE.Direct-porten, se dokumentet Datakommunikation med Victron Energy-produkter.
5.2.6. RX-portinställningar
VE.Direct-RX-porten kan användas för att motta en signal från en extern enhet. För att exempelvis slå på (eller av) solcellsladdaren från en signal som skickats av ett batterihanteringssystem (BMS).
För att använda RX-porten för fjärrstyrning på/av krävs en VE.Direct icke-inverterande på/av fjärrkabel.
RX-portens funktioner kan ställas in för:
Fjärrstyrning på/av:
Det här är en standardinställning. Den här funktionen sätter på eller stänger av solcellsladdaren via RX-stiftet.
- RX-stift till GND stänger av solcellsladdaren.
- RX-stift i float eller till batteriets positiva pol sätter på solcellsladdaren.
Omvänd belastningsutgång av/på
Den här inställningen växlar om styrningen av på/av-funktionen för belastningsutgången:
- RX-stift 0 V sätter på belastningsutgången.
- RX-stift +5 V stänger av belastningsutgången.
Normal belastningsutgång av/på:
Den här inställningen tillåter styrning av på/av-funktionen för belastningsutgången:
- RX-stift 0 V stänger av belastningsutgången.
- RX-stift +5 V sätter på belastningsutgången.
För information mer på djupet ”för utvecklare” om VE.Direct-porten, se vitboken Datakommunikation med Victron Energy-produkter.
5.3. Uppdatering av fast programvara
Programvaran kan kontrolleras och uppdateras med appen VictronConnect.
VictronConnect kan fråga om uppdatering av fast programvara vid den första anslutningen. Om så är fallet, låt den genomföra uppdateringen av den fasta programvaran.
Om den inte uppdaterar automatiskt kan du kontrollera om den fasta programvaran redan är uppdaterad genom att:
Anslut till solcellsladdaren.
Klicka på symbolen för inställningar .
Klicka på symbolen för alternativ .
Gå till produktinfo.
Kontrollera om du använder den senaste versionen av programvaran och kolla efter texten: ”Det här är den senaste versionen”.
Uppdatera den fasta programvaran om solcellsladdaren inte har den senaste versionen.
5.4. Inaktivera och aktivera Bluetooth
Bluetooth är som standard aktiverad. Den kan inaktiveras eller aktiveras med appen VictronConnect.
För att inaktivera och aktivera Bluetooth:
Anslut med appen VictronConnect till solcellsladdaren. Observera att om Bluetooth är inaktiverad är det inte längre möjligt att ansluta via dess inbyggda Bluetooth. I sådant fall ska du använda VE.Direct till USB-gränssnittet, VE.Direct Bluetooth Smart-dongle eller VRM för att ansluta till solcellsladdaren.
Välj solcellsladdaren från listan i VictronConnect.
Gå till inställningssidan genom att klicka på kugghjulssymbolen i det övre högra hörnet.
Gå till produktinformationssidan genom att klicka på symbolen med de tre punkterna i det övre högra hörnet.
Aktivera eller inaktivera Bluetooth-inställningen.
Vid inaktivering av Bluetooth ska du markera rutan och bekräfta att du förstår att när Bluetooth har inaktiverats är det inte längre möjligt att ansluta till solcellsladdaren via Bluetooth.
5.5. VE.Smart Networking
VE.Smart Networking tillåter ett flertal produkter som är anslutna till samma nät att dela data via Bluetooth och är särskilt utformat för mindre system som inte har en GX-enhet installerad.
När den här produkten är en del av ett VE.Smart Network kan den ta emot data eller kommunicera med följande enheter:
Alla SmartSolar solcellsladdare.
Alla BlueSolar solcellsladdare anslutna till en VE.Direct Bluetooth Smart-dongle.
En BMV eller SmartShunt batteriövervakare utrustad med Bluetooth (eller VE.Direct Bluetooth Smart-dongle) och en valfri BMV temperatursensor.
Vissa smarta AC-laddare.
Se VE.Smart-manualen på produktsidan för appen VictronConnect för listan över produktkompatibilitet.
VE.Smart Networking kan användas till:
Temperaturkontroll - den uppmätta batteritemperaturen används av laddarna i nätet för temperaturkompenserad laddning och för avstängning vid låg temperatur när det gäller litiumbatterier.
Batterispänningskontroll - den uppmätta batterispänningen används av laddarna i nätet för att kompensera laddningsspänningen om det uppstår ett spänningsbortfall över batterikablarna.
Strömkontroll - den uppmätta batteriströmmen används av laddaren så att den vet den exakta svansströmmen vid vilken absorptionssteget ska avslutas och float (eller utjämning) ska starta. För att mäta laddningsströmmen kombineras laddningsströmmen från alla laddare, och den faktiska batteriströmmen används om en batteriövervakare är del av nätet
Synkroniserad laddning - alla laddare i nätet agerar som om de vore en laddare. En av laddarna i nätet tar på sig rollen som master och den anger laddningsalgoritmen som de andra laddarna ska använda. Alla laddare måste följa samma laddningsalgoritm och laddningssteg. Mastern väljs slumpmässigt (kan ej ställas in av användaren) så det är viktigt att alla laddare använder samma laddningsinställningar. Under synkroniserad laddning laddar varje laddare upp till sin egen maximala laddningsström (det är inte möjligt att ställa in en maximal laddningsström för hela nätet). För mer information se VE.Smart-manualen på produktsidan för appen VictronConnect.
Den här videon är en introduktion till Smart Battery Sense och vissa funktioner i VE.Smart Networking:
5.5.1. Uppsättning av VE.Smart Networking
Designanmärkningar för VE.Smart Networking:
Det kan endast finns en produkt i nätet som överför batterispänning och/eller batteritemperatur. Det är inte möjligt att använda en batteriövervakare tillsammans med en Smart Battery Sense, eller flera av dessa enheter.
För att nätet ska vara operativt måste alla sammankopplade enheter vara inom räckhåll för Bluetooth-överföring mellan dem.
Högst 10 enheter kan förenas i ett VE.Smart Network.
Vissa äldre enheter kanske inte stödjer VE.Smart Networking, för mer information se avsnittet om ”Begränsningar” i manualen för VE.Smart Networking.
Inställning av nätet
När du ställer in nätet ska du först ställa in Smart Battery Sense eller batteriövervakaren, och därefter lägga till en eller flera solcellsladdare eller AC-laddare till nätet.
Alla solcellsladdare och AC-laddare måste ha samma laddningsinställningar. Det enklaste sättet att göra detta är att använda en förinställd batterityp eller en sparad användardefinierad batterityp. Ett varningsmeddelande #66 visas om det förekommer skillnader mellan enheternas laddningsinställningar.
För att sätta upp ett nytt nät:
Öppna appen VictronConnect.
Välj en av de enheter som ska bli del av det nya VE.Smart network.
Gå till inställningssidan genom att klicka på kugghjulet .
klicka på ”VE.Smart Networking”.
Klicka på ”create network” (skapa nät).
Ange ett namn på det nya nätet.
Klicka på ”save” (spara).
Vänta på bekräftelsen att nätet har ställts in och klicka på ”OK”.
Gå till nästa stycke om hur man sammanlänkar flera enheter i nätet om fler enheter ska läggas till det här nätet.
För att lägga till ytterligare enheter i ett existerande nät:
Öppna appen VictronConnect. Välj en enhet som ska bli del av det nya VE.Smart network.
Gå till inställningssidan genom att klicka på kugghjulet .
Klicka på ”VE.Smart Networking”.
Klicka på ”join existing” (gå med i befintligt).
Välj det nät som enheten ska läggas till i.
Vänta på bekräftelsen att nätet har ställts in och klicka på ”OK”.
Upprepa steget ovan om fler enheter ska läggas till i nätet.
För att lämna ett nät:
Öppna appen VictronConnect.
Välj en enhet som ska tas bort från VE.Smart network.
Gå till inställningssidan genom att klicka på kugghjulet .
Klicka på ”VE.Smart Networking”.
Klicka på ”leave network” (lämna nät).
Kontrollera nätet
När nätet är upprättat kommunicerar alla enheter med varandra. Den aktiva LED-lampan på varje ansluten enhet blinkar nu var fjärde sekund. Det är ett tecken på att enheten aktivt kommunicerar med nätet.
Klicka på VE.Smart-symbolen i huvudskärmen bredvid ”solar dail”, för att kontrollera om en enskild enhet kommunicerar med nätet. Ett pop-up-fönster visar anslutningsstatus och de delade parametrarna.
För att kontrollera om alla enheter aktivt kommunicerar till samma VE.Smart Networking, gå till inställningssidan på en av de anslutna enheterna och klicka på ”VE.Smart Networking”. En skärm visar vilka enhetsparametrar på den här enheten som delas och alla andra enheter som är anslutna till samma nät.
Mer information
Se manualen för VE.Smart Networking för mer information.
