Manual för MPPT-solcellsladdare

8. Felsökning

I detta avsnitt:

Vi hänvisar till det här avsnittet för att hantera alla oförutsedda beteenden solcellsladdaren kan uppvisa. Börja med att gå igenom de vanliga felen som listas här under felsökningen.

Om problemet kvarstår eller kräver teknisk assistans ska du kontakta ditt inköpsställe - Victron Energy-återförsäljare eller distributör. Besök webbsidan Victron Energy Support för guidning om du är osäker på vem du ska kontakta eller om du inte känner till inköpsplatsen.

8.1. Solcellsladdaren är trasig

Innan du påbörjar felsökningen är det viktigt att du kollar solcellsladdaren för eventuella synliga skador. Observera att skador på solcellsladdaren oftast inte täcks av garantin.

Genom att utföra den här första visuella kontrollen kan du identifiera eventuella synliga skador som kan påverka solcellsladdaren funktionalitet.

Visuell kontroll

Steg 1

Kontrollera solcellsladdare och leta efter tecken på mekaniska skada på höljet eller elektriska uttag. Observera att den här typen av skada inte täcks av garantin.

Steg 2

Kontrollera solcellsladdarens elektriska uttag för tecken på de har blivit brända eller smälta. Den här typen av skada orsakas ofta av lösa elektriska anslutningar, användning av kablar med solid kärna eller överstigande av MC4-terminalernas märkström. Observera att den här skadan inte täcks av garantin. Hänvisning till avsnitt Solcellskabelanslutning bränd eller smält för ytterligare information.

Steg 3

Kolla efter tecken på vattenskada eller korrosion på solcellsladdaren, särskilt runt området med elektriska anslutningar. Det är viktigt att tänka på att en sådan skada inte täcks av garantin.

8.4. Solcellsladdaren styrs externt

Reglerade batterier eller en växelriktare/laddare med ett externt styrsystem (.t.ex. ESS-system) kan styra solcellsladdaren via en GX-enhet. Det externa systemet fastställer laddningstillstånd och ställer in laddningsspänning och laddningsström.

Om den externa styrningen är aktiv visas den både i appen VictronConnect och på GX-enheten. Detta är ett normalt beteende och inget fel.


Appen VictronConnect anger att laddaren styrs externt.

8.5. Batterier laddas inte

Det här avsnittet förklarar situationer när laddaren är aktiv men batterierna laddas inte. I sådana fall visar appen VictronConnect laddaren som aktiv med korrekt laddningsspänning men laddningsströmmen är på noll eller väldigt nära noll.

Det finns flera orsaker till varför detta kan inträffa, nämligen:
  • Batteriet är fulladdat och ingen ytterligare ström behövs. Detta är ett normalt beteende och inget fel. Se avsnittet om Batteriet är fullt för ytterligare detaljer.

  • Omvänd solcellspolaritet. Se avsnittet om Omvänd solcellspolaritet för ytterligare detaljer.

  • Solcellsspänningen är för hög. Se avsnittet om Solcellsspänning för hög för ytterligare detaljer.

  • Omvänd batteripolaritet. Se avsnittet om Omvänd batteripolaritet för ytterligare detaljer.

  • Solcellsladdaren är bortkopplad från batteriet , troligen på grund av problem med kabel, säkring eller kretsbrytare. Se avsnittet om Batteriet ej anslutet för ytterligare detaljer.

  • Felaktig laddarkonfigurering, t.ex. låg inställning av laddningsspänning eller laddningsström. Se avsnittet om Batteriinställningar för låga för ytterligare detaljer.

  • Laddaren styrs externt (ESS eller DVCC), vilket är normalt och inget fel. Se avsnittet om Solcellsladdaren styrs externt för ytterligare detaljer.Solcellsladdaren styrs externt

  • Funktionen för temperaturkompenserad laddning är aktiv och batteritemperaturen är för hög eller funktionen är felkonfigurerad. Se avsnittet om Felaktig inställning för temperaturkompensation för ytterligare detaljer.Felaktig inställning för temperaturkompensation


Appen VictronConnect visar en laddningsström på nära noll.

8.5.1. Batteriet är fullt

När batteriet är fulladdat slutar solcellsladdaren att ladda eller minskar kraftigt dess laddningsström. Detta blir särskilt tydligt när DC-belastningar inte drar ström från batteriet. Det är viktigt att komma ihåg att detta beteende är normalt och inget fel.

För att fastställa batteriets laddningsstatus (state of charge, SoC) ska du kontrollera batteriövervakaren (om tillgänglig) eller granska det laddningssteg som anges av solcellsladdaren. Under den dagliga laddningscykeln går solcellscykeln genom följande steg:

  1. Bulksteget: 0-80 % SoC.

  2. Absorptionssteget 80-100 % SoC.

  3. Floatsteget: 100 % SoC

Tänk på att solcellsladdaren kan känna av att batteriet är fullt trots att det inte är det. Detta inträffar om laddningsspänningarna är för lågt inställda vilket leder till att laddaren växlar från absorption till floatsteget för tidigt. Se avsnittet om Batteriinställningar för låga.Batteriinställningar för låga

8.5.2. Batteriet ej anslutet

En korrekt anslutning till batteriet är nödvändigt för en korrekt batteriladdning.

Tänk på att om solcellsladdaren fungerar utan ett batteri kan den verka ansluten och visa batterispänning och laddningssteg i appen VictronConnect men laddningsströmmen kommer att vara obetydlig eller noll.

Möjliga orsaker till ett frånkopplat batteri:
  • Lösa eller saknade kablar.

  • Lösa kabelanslutningar.

  • Dåligt pressade kabelterminaler.

  • En trasig eller (saknad) säkring i batteriförsörjningskabeln.

  • Öppen (eller trasig) kretsbrytare i batteriförsörjningskabeln.

  • Felaktigt kopplade batterikablar.

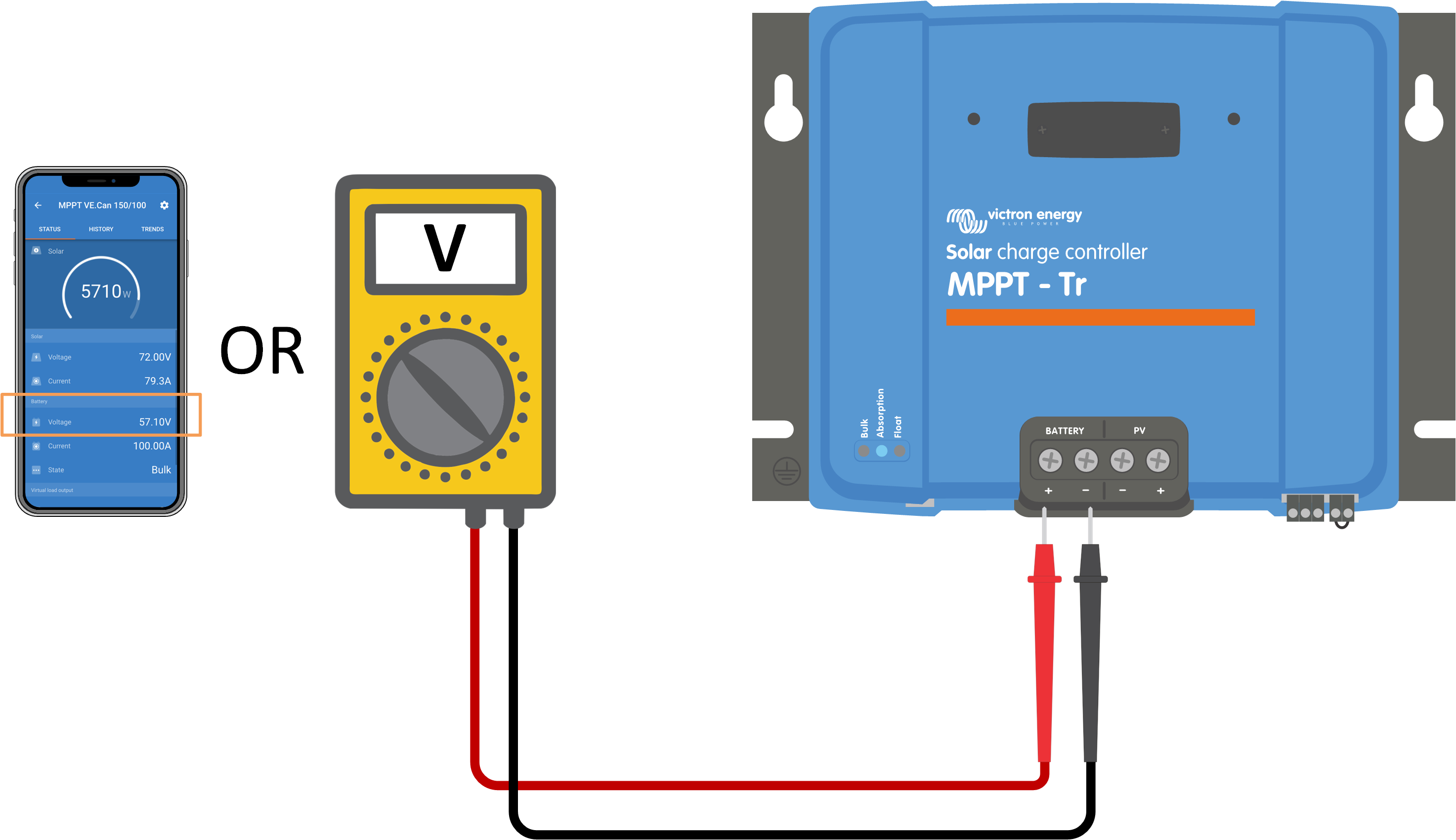

Kontroll av batterispänning

Steg 1

Använd appen VictronConnect, en ansluten skärm eller en GX-enhet för att läsa av solcellsladdarens batterispänning eller använd alternativt en multimeter för att mäta batterispänningen vid solcellsladdarens anslutningar.


Steg 2

Använd en multimeter för att mäta spänningen vid batterianslutningarna.


Steg 3

Jämför de två spänningarna.

Steg 4

Om det förekommer en spänningsskillnad bör du hitta anledningen till det genom att följa spåret från solcellsladdaren till batteriet för att identifiera orsaken.

  • Kontrollera och bekräfta att alla kablar är korrekt anslutna och att det inte finns några kabelproblem.

  • Kontrollera om alla kabelanslutningar är väl fästa och ha de högsta vridmomenten i åtanke.

  • Kontrollera om alla kabelskor eller kabelterminaler är korrekt pressade.

  • Kontrollera säkringar och kretsbrytare.

Notera

Om en trasig säkring upptäcks måste du först säkerställa att batteripolariteten är korrekt kopplad innan du byter ut säkringen. Se avsnittet om Omvänd batteripolaritet.

8.5.3. Omvänd batteripolaritet

Omvänd polaritet är när den positiva och den negativa batterikabeln av misstag har förväxlats. Det innebär att den negativa batterikabeln har kopplats till solcellsladdarens positiva terminal och den positiva batterikabeln har kopplats till solcellsladdaren negativa terminal.

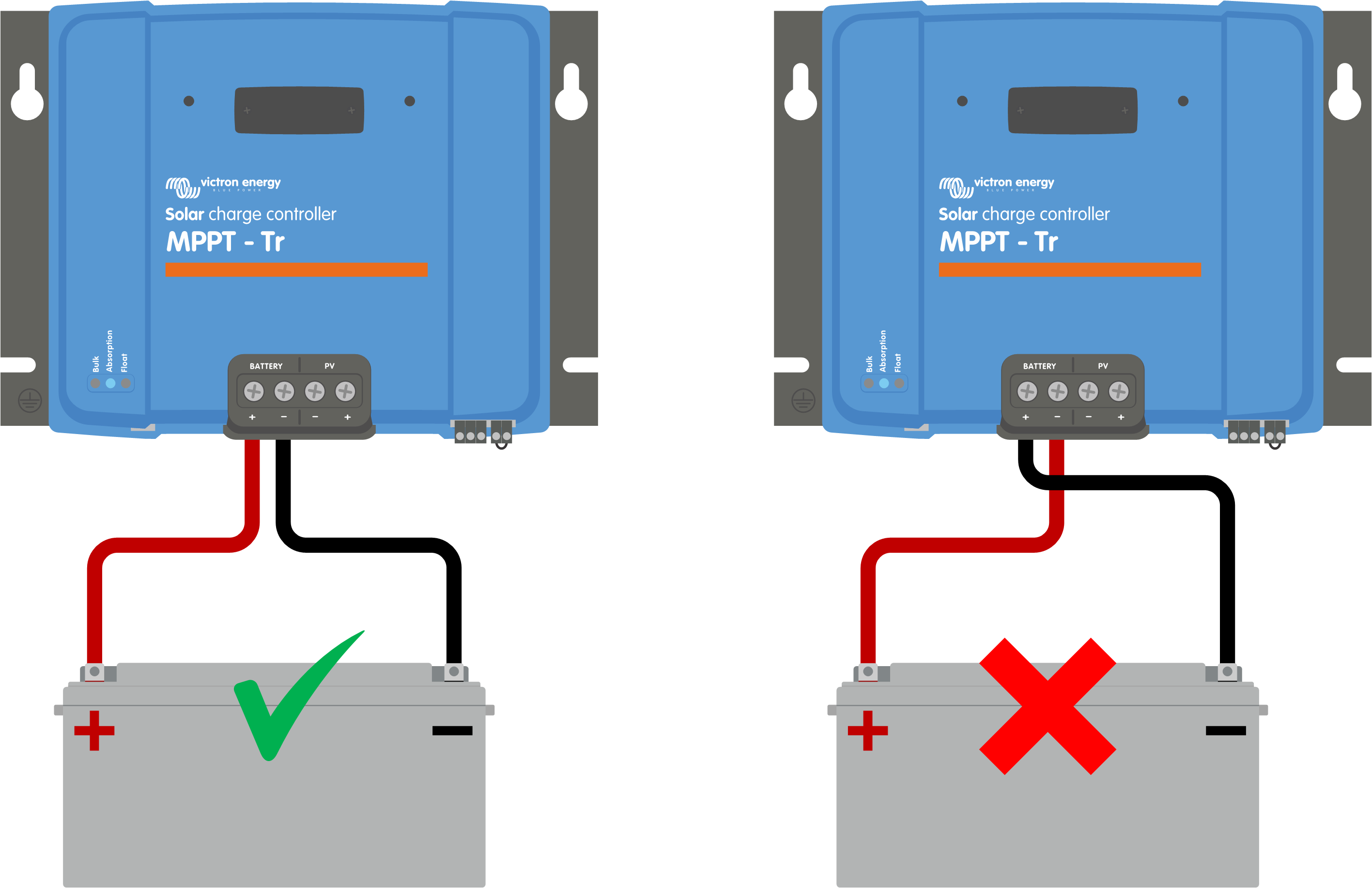

Exempel på korrekt och inkorrekt (omvänd) batteripolaritet.

Observera

Var medveten om att en röd kabel eller en positivt märkt kabel inte nödvändigtvis betyder att kabeln faktiskt är positiv. En felaktig dragning eller etikettering kan ha skett när solcellsladdaren installerades.

Dubbelkolla alltid batteripolariteten innan du återansluter batterikablarna till solcellsladdaren.

Omvänd batteripolaritet kan potentiellt skada solcellsladdaren och leda till att dess interna säkring går av säkerhetsskäl. Den här säkringen går oftast före den externa säkringen i batterikabeln. Observera att den interna säkringen är placerad i en icke-underhållsbar del av solcellsladdaren och det är inte möjligt att byta ut eller reparera den. Om detta inträffar är solcellsladdaren trasig.

Solcellsladdaren är inte skyddad mot omvänd batteripolaritet och ingen skada som orsakas av detta täcks av garantin.

8.5.4. Batteriinställningar för låga

Om solcellsladdarens laddningsspänning och laddningsström är långt under tillverkarens rekommenderade nivåer kan batteriladdningsprocessen bli olämplig eller överdrivet långsam. Felaktig konfigurering kan vara en bidragande faktor, inklusive:

  • För låg inställning av parametern ”batterispänning”.

  • För låg inställning av parametrarna ”absorptionsspänning” och ”floatspänning”.

  • Inställning av parametern ”högsta laddningsström” till noll eller ett överdrivet lågt värde.


Appen VictronConnect, visar batterispänning (systemspänning), inställningar för laddningsström och laddningsspänning.

8.5.5. Solcellsspänning för hög

Solcellsspänningen ska alltid vara inom solcellsladdarens högsta angivna gräns, så som anges i dess produktnamn, typskylt och Tekniska specifikationer. Solcellsladdaren kan ådra sig skador grundat på omfattningen av solcellsspänningens höjd och det är viktigt att komma ihåg att sådan skada inte täcks av garantin.

Solcellsladdaren slutar ladda om solcellsspänningen överstiger den högsta märkspänningen. Samtidigt visar den ett överspänningsfel #33 och LED-lamporna för absorption och float blinkar snabbt. Laddningen återupptas endast när solcellsspänningen sjunker 5 V under den angivna högsta märkspänningen.

Under undersökningarna av problem på grund av hög spänning är det nödvändigt att kolla appen VictronConnect, solcellsladdarens skärm eller GX-enhetens historik. Kolla den högsta solcellsspänningen som har registrerats för varje dag (Vmax) och kolla även efter tidigare varningar om överspänning.

För att undvika problem ska du kolla solcellspanelens öppna kretsspänning (Voc) och säkerställa att den är lägre än solcellsladdarens märkspänning. Använd MPPT-storlekskalkylator på produktsidan för solcellsladdare. För solcellspaneler i kalla klimat eller med nattemperaturer som närmar sig eller sjunker under 10 °C är det nödvändigt att överväga en möjlig ökning av utgången (mer än dess angivna Voc). Vidhåll en säkerhetsmarginal på ytterligare 10 % som en tumregel.


Visning i statusskärmen och historikskärmen av fel #33 i appen VictronConnect.

8.5.6. Omvänd solcellspolaritet

När solcellsladdaren är installerad inom de angivna specifikationerna skyddar interna skydd solcellsingången mot omvänd solcellspolaritet och inget fel visas i sådana fall.

Kolla efter följande tecken för att identifiera omvänd solcellspolaritet:
  • Ingen batteriladdning och laddningsströmmen förblir på noll.

  • Solcellsladdaren genererar kraftig värme.

  • Avläsningen av solcellsspänning är noll eller nära noll.

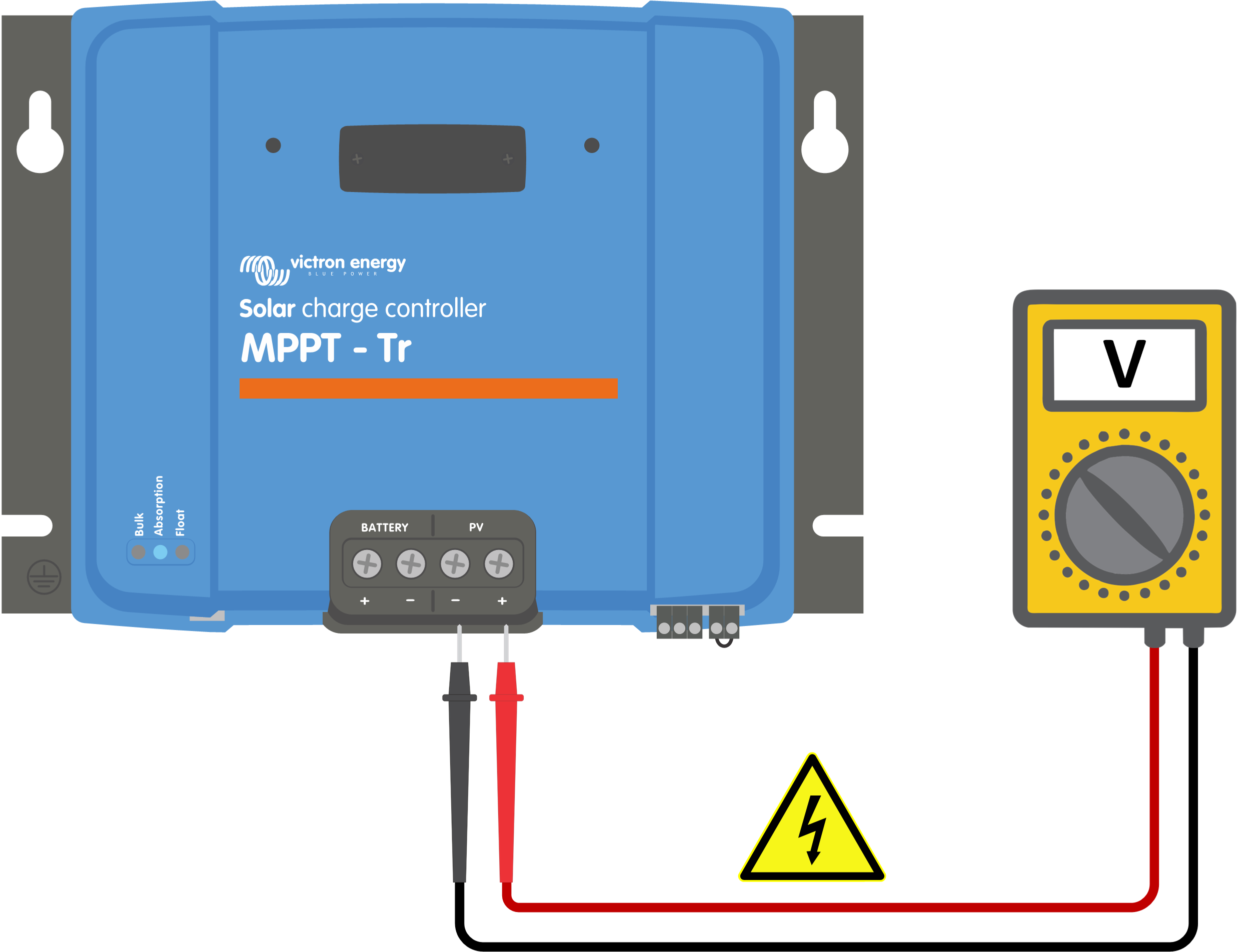

För att bekräfta detta, använd en multimeter för att säkerställa att den positiva solcellskabeln är korrekt ansluten till den positiva solcellsterminalen och att den negativa kabeln är ansluten till den negativa terminalen.


Varning

VARNING: Vissa solcellsladdarmodeller kan ha solcellsspänningar på upp till 250 VDC. Spänningar som överstiger 50 V anses oftast vara farliga. Endast en kvalificerad tekniker ska hantera farliga spänningar.

8.8. Solcellsladdaren har ej uppnått full märkeffekt

Förutom möjliga problem med solcellspanelen finns det flera andra olika orsaker till varför solcellsladdaren inte uppnår sin fulla märkeffekt.

Orsaker till varför solcellsladdaren inte når sin fulla märkeffekt:
  • Solcellspanelen är för liten. Om solcellspanelen strömkapacitet är lägre än solcellsladdaren nominella effekt kan inte solcellsladdaren mata ut mer effekt än den anslutna solcellspanelen kan leverera.

  • Solcellspanelen når inte sin högsta strömkapacitet. Se underavsnittet för Solcellsproduktion är lägre än förväntat.

  • Solcellspanelen är en blandning av olika typer eller modeller av solcellspaneler. Använd endast solcellspaneler som är av samma märke, typ och modell.

  • Använd inte optimerare. Nästan alla optimerare innehåller en MPPT eller andra spårningsmekanismer och detta stör MPPT-algoritmen i solcellsladdaren.

  • Solcellspanelen är felaktigt konfigurerad. Se avsnittet ”solcellspanel” i boken Wiring Unlimited (obegränsad koppling) för en detaljerad förklaring till hur man ska konfigurera solcellspaneler och korrekt använder MC4-splitters och MC4-kombinerare.

  • Solcellsladdarens högsta solcellsutgångseffekt är relaterad till batterispänningen. Se underavsnittet för Högsta solcellsutgångseffekt relaterar till batterispänning.

  • Solcellsladdarens elektriska kopplingar är brända eller smälta, eller MC4-kontakterna har inte pressats tillräckligt. Se underavsnittet för Solcellskabelanslutning bränd eller smält.

  • Solcellsladdarens temperatur är över 40°C. Hänvisning till underavsnittet för Temperatur över 40 °C.

  • Batterierna är antingen fulla eller nästan fulla vilket leder till att ingen mer effekt kan flyta in i dem.

  • Det kan vara ett problem med batteriet. Se avsnitten om Batterier laddas inte och Batterierna är underladdade.

8.8.1. Solcellsproduktion är lägre än förväntat

Om solcellsproduktionen inte uppnår förväntningarna ska du börja med att kolla solcellsladdarhistoriken i appen VictronConnect. Kolla den högsta effekten (Pmax) för varje dag och jämföra det med solcellspanelen.

För att fastställa den potentiella solcellsproduktionen per dag för en specifik solcellspanel på en specifik geografisk plats, använd MPPT-storlekskalkylatorn på solcellsladdarens produktsida.

Lista med anledningar till varför solcellspanelen kan generera lägre effekt än förväntat:
  • Låg solvinkel (morgon eller kväll) eller årstidsskillnader.

  • Molntäcke eller dåligt väder.

  • Skugga från träd eller byggnader.

  • Smutsiga solcellspaneler.

  • Felaktig orientering och/eller lutning på solpanelerna.

  • Trasiga eller defekta solcellspaneler.

  • Problem med kablar, säkringar, kretsbrytare eller så finns det ett kabelspänningsbortfall.

  • Dåliga delare (splitter) eller kombinerare, eller dessa används på ett felaktigt sätt.

  • Del av solcellspanelen fungerar inte korrekt.

  • Solcellspanelen är för liten för den önskade utgången.

  • Misstag i konfiguration av solcellspanelen.

  • Batterierna är för små, eller börjar bli gamla och har en reducerad kapacitet.


Avläsning av Pmax-historik i appen VictronConnect.

8.8.2. Högsta solcellsutgångseffekt relaterar till batterispänning

Solcellsladdarens utgångsström är begränsad till dess märkström. Detta betyder att utgångseffekten kommer att variera beroende på batteriets spänning.

Exempelvis:

En 75/15 solcellsladdare har en utgångsström på 15 A och effekten som matas in i batteriet kommer att skilja sig åt för ett 12 V-batteri och ett 24 V-batteri.

  • För ett 12 V-batteri betyder det 15 A x 12 V = 180 W.

  • För ett 24 V-batteri betyder det 15 A x 24 V = 360 W.

Så även om en 360 W-panel är ansluten till solcellsladdaren kommer den inte att kunna mata in samma effekt i ett 12 V-batteri som den kan när den är ansluten till ett 24 V-batteri.


Exempel på skillnader i utgångsströmmen vid olika batterispänningar

8.8.3. Temperatur över 40 °C

Solcellsladdaren fungerar i upp till 60 °C, med en full märkeffekt upp till 40 °C. Över 40 °C kommer utgången att minska vilket reducerar uteffekten.

Beakta solcellsladdarens montering för effektiv prestanda. Montera den vertikalt med terminalerna nedåt för att avleda värme effektivt. I stängda höljen, så som skåp måste du säkerställa ett korrekt luftflöde med monterade fläktar för att släppa in kall luft och släppa ut varm luft. I omgivningar med väldigt höga temperaturer kan det behövas mekanisk luftutdragning eller luftkonditionering för att vidhålla optimal prestanda.

8.8.4. Solcellskabelanslutning bränd eller smält

Brända eller smälta solcellskablar eller anslutningar täcks inte av garantin. I de flesta fall beror det på någon av följande orsaker:

  • Lösa skruvanslutningar.

  • Användning av kablar med rigid kärntråd eller rigida trådar.

  • Kablar där kärntråden har blivit lödd.

  • Användning av för smala kablar kan leda till att strömmen blir högre när solcellsspäningen är lägre. Se boken Wiring Unlimited för mer information.

  • Kabelisolering för djupt införd i anslutningsdonet.

  • Överstigande av 30 A per MC4-kontaktpar.

  • Felaktigt pressade MC4-kontakter.

  • Användning av MC4-kontakter av låg kvalitet.

8.10. Blandade problem

Detta avsnitt beskriver problem som inte täcktes av det tidigare felsökningsavsnittet.

8.10.1. Kan inte fungera som en DC-DC-laddare eller en strömkälla

Vi rekommenderar inte att man använder solcellsladdaren som en DC-DC-laddare (för att exempelvis ladda ett 12 V-batteri från en 24 V-batteribank). Anslutning av ett batteri till solcellsterminalerna under vissa driftomständigheter kan skada solcellsladdaren, vilket inte täcks av garantin. Använd istället en dedicerad DC-DC-laddare eller omvandlare. Se vår produktsida för DC-DC-omvandlare för ett komplett produktprogram.

Använd inte heller solcellsladdaren som strömkälla utan batterier anslutna. Även om den här driften inte skadar solcellsladdaren kan det hända att inte alla typer av belastningar stöds. Vissa belastningar kan fungera medan andra inte gör det, särskilt inte vid låg belastningseffekt där solcellsladdarens svar kanske är för långsamt för att vidhålla en konstant spänning. Observera att support inte ges för sådana situationer.

8.10.2. Avbruten uppdatering av fast programvara

Detta går att åtgärda och är inget att oroa sig för. Försök bara att uppdatera programvaran igen.

8.10.3. Jordström

Vidta följande steg om en jordström upptäcks i systemet under normal drift:

  • Granska först noggrant all utrustning som är ansluten till systemet och leta efter jordfel.

  • Därefter bör du kolla hur många jordanslutningar systemet har. Det bör endast finnas en enda punkt i systemet som är ansluten till jord, vilket bör vara vid batteriet.

  • För mer information om systemjord, se avsnittet om ”Systemjord” i boken Wiring Unlimited.

Observera att solcellsladdaren är icke-isolerad och solcellsingångens minus är på samma potential som batteriutgångens minus.

8.10.4. Problem med programmerbara reläer

Om reläet inte fungerar korrekt kan du felsöka med följande steg:

  • Använd appen VictronConnect för att kontrollera inställningen för reläfunktion. Se avsnittet om Inställningar för programmerbart relä.

  • Kolla efter kontinuitet mellan C- och NC-terminalerna när reläet inte är försett med ström.

  • Kolla efter kontinuitet mellan C- och NO-terminalerna när reläet är försett med ström.

  • Kom ihåg att reläet kan skadas om en krets med för hög ström eller spänning ansluts. Se avsnittet Tekniska specifikationer för information om reläets märkström märkspänning. Skador som uppstår på grund av att märkvärdet överskrids täcks inte av garantin.


Reläkonfigurering (ej försett med ström).

8.10.5. Process för återställning av kortslutningsskyddsrelä för solceller

Den här processen förklarar återställningsprocessen för den interna skyddsmekanismen, känd som PV Short Rely (kortslutningsskyddsrelä), i Smart Solar-laddaren 250/100.

Skyddet består av ett självlåsande relä som monteras tvärsöver solcellsingången. När den fasta programvaran känner av en kortslutning mellan solcellsingångarna och batteriutgångarna, genom att övervaka batterispänningen ifall överspänning uppstår, aktiveras reläet och sluter solcellsingången. Se felkoder 80 till 83 i avsnittet Fel 80 till 88 - Solcellsingångsavstängning.

Förteckning över modeller med nyare solcellsskydd med självlåsande relä:
  • SmartSolar VE.Can MPPT 250/100 - Kortslutningsskyddsrelä infört från serienummer HQ2150 och nyare.

När ska denna process utföras?

Om man tillämpar en högre batterispänning än den som är inställd i solcellsladdaren (t.ex. 48 V-batteri till en laddare inställd på 12, 24 eller 36 V) och därefter ansluter till solcellspanelen, kan det leda till att skyddet utlöses ”av misstag”. Det betyder att laddaren ser en överspänning, och därmed antar att det är ett internt fel och följaktligen aktiverar det självlåsande skyddet.

Syftet med funktionen i det här dokumentet är en återställning efter en sådan felaktig utlösning.

Följ enbart processen nedan om (a) laddaren inte mäter någon solcellsspänning när den borde (t.ex. på dagtid, när solen skiner och alla anslutningar är korrekta). (b) laddaren inte längre laddar batteriet och om en mätning av solcellsingången med en multimeter i resistansläge visar några få Ohm eller lägre. (c) laddaren inte längre laddar och fel 80 till 87 visas/visades.

Process för återställning av självlåsande relä

Följ denna process för att återställa reläet efter en felaktig utlösning:

Steg 1

Koppla bort solcellströmmen.


Steg 2

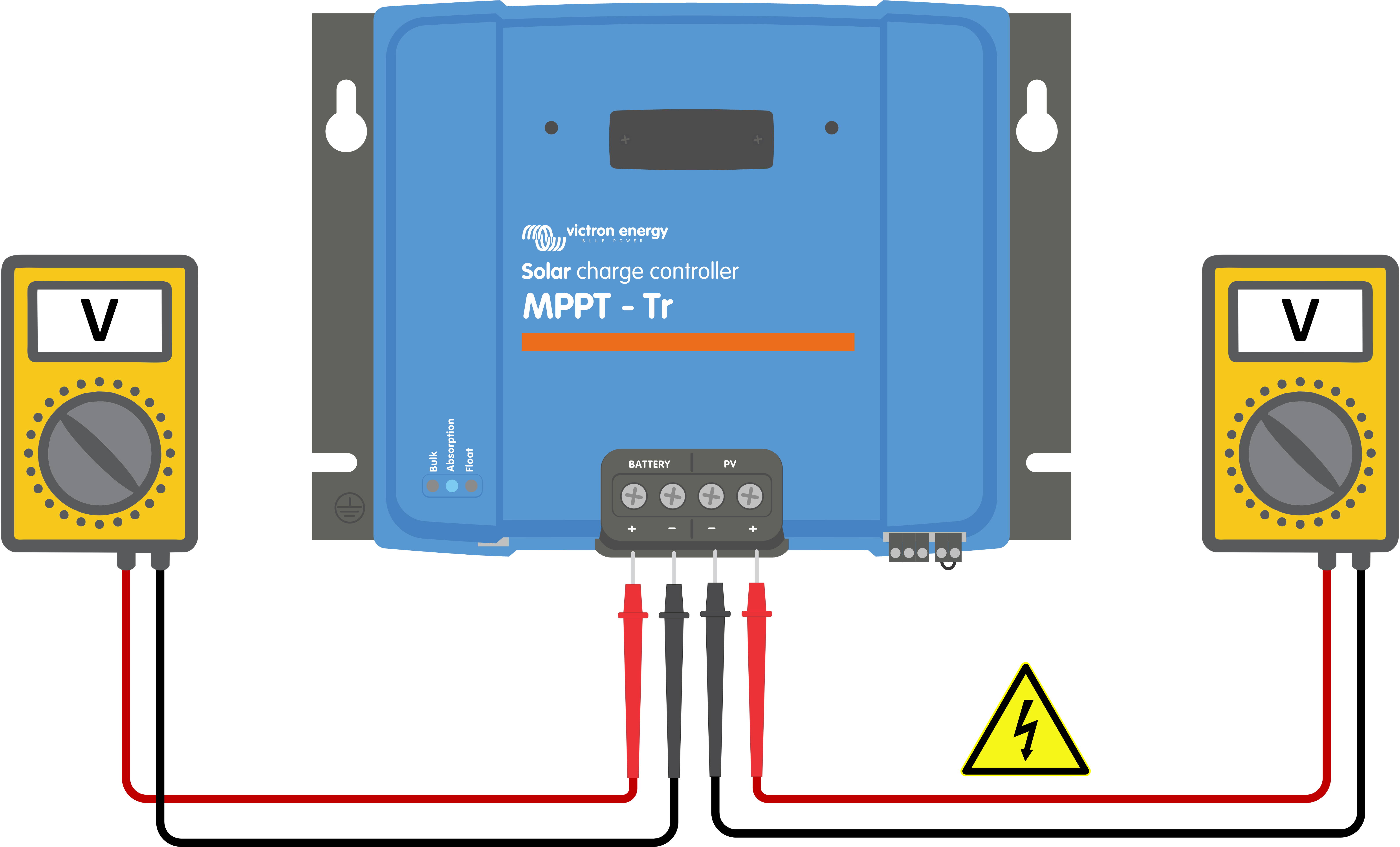

Förse solcellsladdaren med ström genom dess batteriterminaler med ett 12 V-batteri eller ett labbaggregat inställt på 12 V.

Observera att om spänningen vid solcellsladdarens batterianslutningar är högre än 15 V är återställningsknappen inaktiv i appen VictronConnect och det är inte möjligt att genomföra återställningen.

Steg 3

Se till att fel 80 till 83 inte är aktiva. Om det är aktivt måste enheten effektcyklas.

Steg 4

Öppna VictronConnect och navigera till produktinställningsmenyn. Där visas återställningsfunktionen för korslutningsskyddsreläet (se bild till höger).

Observera att funktionen endast visas när (a) den anslutna enheterna har funktionen, t.ex. 250/100 VE.Can modell, HQ2150 och senare, (b) batterispänningen är mellan 10 och 15 V, (c) den har VictronConnect v.580 eller senare, (d) den fasta programvaruversionen v3.12 eller senare är installerad på solcellsladdaren och (e) fel 80 till 83 inte är aktiva.

Steg 5

Klicka sen på RESET-knappen (återställning). Den blir grå i några sekunder och sen blå igen. Du kanske hör ett klickljud.

Obs!

Observera att återställningsprocessen, tyvärr, ofta inte fungerar för SmartSolar VE.Can MPPT 250/100 med ett serienummer mellan HQ2150 och HQ2250. Om så är fallet kan du kontakta din återförsäljare för att byta ut MPPT-enheten enligt garantin.

Är min laddare trasig om återställningsmenyn visas?

Inte nödvändigtvis. Som vi beskriver ovan tar laddaren hänsyn till både solcellsspänningarna och batterispänningarna för att bestämma om återställningsmenyn ska visas eller inte. Om laddaren exempelvis är ansluten till ett 12 V-batteri och ingen spänning upptäcks vid panelterminalerna (t.ex. på natten) visas menyn trots att laddaren inte är trasig. Att trycka på återställningsknappen ger då ingen effekt.

8.11. Översikt av felkoder

Felkoderna i de följande underavsnitten visas potentiellt i appen VictronConnect, en fjärrskärm eller via en ansluten GX-enhet. Se denna länk: https://www.victronenergy.com/live/mppt-error-codes för den mest uppdaterade felöversikten.

Solcellsladdaren använder även specifika LED-lampor för att ange särskilda fel. Se appen Victron Toolkit för en översikt av dessa LED-koder.

8.11.1. Fel 1 - För hög batteritemperatur

Det här felet återställs automatiskt när batteritemperaturen har sjunkit. Solcellsladdaren slutar ladda för att förhindra skador på batteriet. Batteritemperaturen kan mottas av en extern sensor (som Smart Battery Sense eller BMV) eller uppmätt av laddaren när den här funktionen är tillgänglig.

8.11.2. Fel 2 - För hög batterispänning

Det här felet återställs automatiskt när batterispänningen har sjunkit. Felet kan bero på andra laddningsenheter kopplade till batteriet eller ett fel i solcellsladdaren.

Felet kan även uppstå om batterispänningen (12, 24, 48 V) är inställd på en lägre spänning än det anslutna batteriet.

8.11.3. Fel 17 - Solcellsladdaren överhettad trots minskad utgångsström

Det här felet återställs automatiskt när solcellsladdaren har kylts ner. Kontrollera omgivningstemperaturen och sök efter obstruktioner nära kylflänsen.

8.11.4. Fel 18 - Solcellsladdaröverström

Det här felet återställs automatiskt. Om felet inte återställs automatiskt, koppla ur solcellsladdaren ur alla strömkällor, vänta tre minuter och återanslut så att den förses med ström igen.

Tänkbara orsaker för en överström på batteriterminalerna:
  • Avstängning/påslagning av en väldigt stor belastning på batterisidan.

  • Plötslig förändring av solstrålning vilket orsakar en tillfällig övereffekt i solcellsladdaren.

  • Överbelastning av växelriktarens AC-utgång

Tänkbara lösningar:
  • Om möjligt, förse enheten med lämplig nedkylning. En svalare enhet kan hantera med ström.

  • Minska växelriktarens belastning.

  • Ladda batteriet innan du använder växelriktaren. Vid högre batterispänningar kräver samma mängd effekt mindre ström.

8.11.5. Fel 20 - Maximal bulktid överstigen

Skyddet för maximal bulktid var en funktion när solcellsladdarna nyligen släpptes 2015 (eller tidigare). Denna funktion har nu tagits bort.

Uppdatera solcellsladdaren till den senaste fasta programvaran om du ser det här felet. Om du fortfarande ser det här felet efter uppdateringen kan du utföra en ”återställ till fabriksinställningarna” och sen konfigurera om solcellsladdaren.

8.11.6. Fel 21 - Strömsensorproblem

Uppdatera solcellsladdaren till den senaste fasta programvaran om du ser det här felet. Om du fortfarande ser det här felet efter uppdateringen kan du utföra en ”återställ till fabriksinställningarna” och sen konfigurera om solcellsladdaren.

Koppla från alla kablar och koppla tillbaka dem igen för att tvinga laddaren att starta om. Säkerställ även att solcellsladdarens minus (negativ solcell och negativ batteripol) inte förbigår solcellsladdaren.

Felet återställs inte automatiskt

Kontakta din återförsäljare eller distributör om felet kvarstår, det kan vara ett maskinvarufel.

8.11.7. Fel 26 - Terminal överhettad

Strömterminaler överhettade, kontrollera kablar, inklusive kabeltyp och trådttyp och/eller fäst bultar om möjligt.

Det här felet återställs automatiskt.

8.11.8. Fel 28 - Effektstegsproblem

Felet återställs inte automatiskt

Koppla från alla kablar och koppla sen tillbaka dem igen. Om felet kvarstår är laddaren förmodligen defekt.

Observera att detta fel introducerades i v.1.36. Så om du gör en uppdatering kan det verka som att uppdateringen orsakade problemet men så är det inte. Solcellsladdaren fungerade inte till 100 % redan innan uppdateringen men uppdateringen till v1.36 gjorde helt enkelt problemet mer synligt. Enheten måste bytas ut.

8.11.9. Fel 33 - Solcellsöverspänning

Det här felet återställs automatiskt efter att solcellsspänningen har sjunkit till en säker gräns.

Det här felet visar att konfigurationen av solcellspanelen med avseende på tomgångsspänning är kritisk för den här laddaren. Kontrollera konfigurationen och ändra om panelerna om så krävs.

För mer information se avsnittet Solcellsspänning för hög.

8.11.10. Fel 38, 39 - Solcellsingångsavstängning

När dessa fel visas kortsluts solcellsingången internt för att skydda batteriet från överladdning. Säkerställ att du har uppdaterat till den senaste programvaruversionen innan du felsöker.

Möjliga orsaker till detta fel:
  • Parametern ”Batterispänning” (12/24/36/48 V) är felaktigt inställd. Använd appen VictronConnect för att ställa in den korrekta ”batterispännings”-parametern.

  • En annan enhet är ansluten till batteriet, som är konfigurerad för en högre spänning. Exempelvis en växelriktare/laddare är konfigurerad för att jämna ut vid 17 volt medan detta inte är konfigurerat i solcellsladdaren.

Felåterställning:
  • Fel 38: Stäng av solcellspanelerna först och därefter batteriet. Vänta i tre minuter och återanslut därefter först batteriet och därefter panelerna.

  • Fel 39: Laddaren återupptar automatiskt driften när batterispänningen sjunker under den högsta spänningsinställningen (oftast utjämning- eller absorptionsspänning). Det kan även ta en minut att återställa felet.

  • Om felet kvarstår är solcellsladdaren förmodligen defekt.

8.11.11. Fel 40 - Solcellsingång stängdes inte av

Om solcellsladdaren inte kan stänga av solcellsingången går den in i säkert läge för att skydda batteriet från överladdning eller från att ha hög spänning på batterianslutningarna. För att kunna göra det slutar solcellsladdaren att ladda och kopplar bort sin egen utgång. Solcellsladdaren blir defekt.

8.11.12. Information 65 - Kommunikationsvarning

Kommunikationen med en av de parallellkopplade laddarna har förlorats. För att rensa varningen, slå av laddaren och slå sedan på den igen.

8.11.13. Information 66 - Ej kompatibel enhet

Solcellsladdaren har parallellkopplats till en annan solcellsladdare som har en annan inställning och/eller en annan laddningsalgoritm.

Se till att alla inställningar är desamma och uppdatera hårdvaran på alla laddare med den senaste versionen.

8.11.14. Fel 67 - BMS-anslultning förlorad

Det här felet visas när laddaren är konfigurerad för att styras av en BMS men inte får några styrmeddelanden från BMS. I det här fallet slutar laddaren att ladda genom att minska utgångsspänningen till batteriets grundspänning (12 V/24 V/36 V/48 V). Detta är en säkerhetsmekanism, anledningen till att utgången fortfarande är aktiv är för att göra det möjligt för systemet att på egen hand återhämta sig från en situation med låg batterispänning.

Solcellsladdare visar endast det här felet när det finns solcellsenergi tillgänglig och enheten därmed är redo att påbörja laddning. Det visas inte nattetid. Om det är ett permanent problem återkommer felet på morgonen och rensas på natten och så vidare.

Lösning: kontrollera anslutningen mellan laddaren och BMS.

Att återkonfigurera laddaren till fristående läge:

Solcellsladdaren konfigurerar sig själv automatiskt till att styras av BMS när den är ansluten till en, antingen direkt eller via en GX-enhet. Den inställningen är semipermanent: att effektcykla laddaren återställer det inte.

Om solcellsladdaren tas bort från ett sådant system och återanvänds i ett system utan BMS måste den inställningen rensas. Så här gör du:

  • Laddare med LCD-skärm: gå in i inställningsmenyn och ändra inställningen ”BMS” från ”Y” till "N” (inställning 31).

  • Andra laddare: återställ till fabriksinställningar med VictronConnect och återkonfigurera den därefter.

8.11.15. Fel 68 - Felkonfigurerat nät

Detta fel är tillämpligt för SmartSolar/BlueSolar-laddare VE.Can (fast programvaruversion v1.04 eller högre) och SmartSolar VE.Direct-laddare (fast programvaruversion v1.47).

Detta fel visar att laddaren känner av flera nätverkskällor i konflikt, med samma prioritet, och som försöker skicka samma information till laddaren. VE.Can och VE.Direct-gränssnitt har båda samma prioritetsnivå och BLE (med VE.Smart Networking) har en lägre prioritet.

Att ha en högre prioritetsnivå innebär att, om samma information (t.ex. Batterispänningskontroll) mottas från både VE.Can och BLE (med VE.Smart Networking) av laddaren kommer informationen på VE.Can att användas och den från BLE att ignoreras.

Men, om samma information kommer från två gränssnitt som har samma prioritetsnivå (som VE.Can och VE.Direct) vet laddaren inte hur den ska prioritera dessa vilket leder till att fel 68 utlöses.

För att nollställa felet:
  • Uppdatera den fasta programvaruversionen till v1.48 eller högre på SmartSolar VE.Direct-laddare.

  • Uppdatera programvaran på SmartSolar/BlueSolar-laddare VE.Can. Om felet kvarstår beror det på att laddaren är ansluten med både en VE.Direct-kabel och på VE.Can. Detta stöds inte. Ta bort en av de två kablarna. Felet försvinner och laddaren återgår till normal drift inom en minut.

8.11.16. Fel 80 till 88 - Solcellsingångsavstängning

När dessa fel visas kortsluts solcellsingången internt för att skydda batteriet från överladdning.

Säkerställ att du har uppdaterat till den senaste programvaruversionen innan du felsöker.

Möjliga orsaker till detta fel:
  • Parametern för ”batterispänning” (12/24/36/48 V) är felaktigt inställd. Använd appen VictronConnect för att ställa in den korrekta batterispänningen.

  • En annan enhet är ansluten till batteriet, som är konfigurerad för en högre laddningsspänning. Exempelvis en MultiPlus är konfigurerad för att jämna ut vid 17 V medan solcellsladdaren inte har konfigurerats för utjämningsladdning.

Felåterställning:
  • Säkerställ att solcellsladdaren kör den senaste fasta programvaran.

  • Fel 80 till 83: Stäng av solcellspanelerna först och därefter batteriet, följ därefter processen som beskrivs i avsnittet Process för återställning av kortslutningsskyddsrelä för solceller.

  • Fel 84 till 87: Stäng av solcellspanelerna först och därefter batteriet. Vänta i tre minuter och återanslut därefter först batteriet och därefter panelerna.

  • Om felet kvarstår är solcellsladdaren förmodligen defekt.

8.11.17. Fel 116 - Kalibreringsuppgifter har gått förlorade

Om enheten inte fungerar och fel 116 kommer upp som det aktiva felet är enheten defekt. Kontakta din återförsäljare för ett utbyte.

Om felet endast är synligt i historikdatan och enheten fungerar normalt kan detta fel ignoreras utan problem. Förklaring: när enheten förses med ström för första gången i fabriken har den inga kalibreringsuppgifter och fel 116 rapporteras. Detta skulle såklart ha raderats men i början lämnade enheter fabriken med det här meddelandet fortfarande kvar i historiken.

SmartSolar-modeller (ej BlueSolar-modeller): att uppgradera till fast programvaruversion v1.4x är en enkelriktad väg, du kan inte gå tillbaka till en äldre version när du har uppgraderat till v1.4x. Att återgår till en äldre programvaruversion orsakar fel 116 (kalibreringsuppgifter har gått förlorade), detta kan åtgärdas genom att återinstallera versionen v1.4x.

8.11.18. Fel 117 - Ej kompatibel fast programvara

Det här felet anger att uppdateringen av den fasta programvaran inte slutfördes så enheten är endast delvis uppdaterad. Tänkbara orsaker är: enheten var utom räckhåll vid trådlös uppdatering, en kabel lossnade eller strömmen gick under uppdateringen.

För att åtgärda detta måste uppdateringen göras igen. Ladda ner korrekt programvara från Victron Professional-portalen

När din GX-enhet är ansluten till VRM kan du göra en fjärrstyrd uppdatering genom att använda den här programvarufilen. Du kan göra detta via VRM-webbsidan eller genom att använda VRM-fliken i VictronConnect. VictronConnect kan även användas tillsammans med programvarufilen för uppdatering via en Bluetooth-anslutning.

Processen för att lägga till filen i VictronConnect och påbörja uppdateringen beskrivs här: 9. Uppdateringar av fast programvara

8.11.19. Fel 119 - Inställningsuppgifter har gått förlorade

Laddaren kan inte läsa sin konfigurering och har stannat. Felet återställs inte automatiskt

Utför processen nedan för att få igång den igen:

Felåterställning:
  • Återställ den först till fabriksinställningar. (uppe till höger i VictronConnect, klicka på de tre punkterna).

  • Koppla bort solcellsladdaren från alla strömkällor.

  • Vänta 3 minuter och förse den med ström igen.

  • Återkonfigurering av laddaren.

  • Rapportera detta till din Victron-återförsäljare och be att ärendet skickas vidare till Victron eftersom det här felet aldrig borde uppstå. Ange helst fast programvaruversion och andra specifika uppgifter (VRM, URL, skärmdumpar från VictronConnect eller dyl.).
