MultiPlus-II 230V

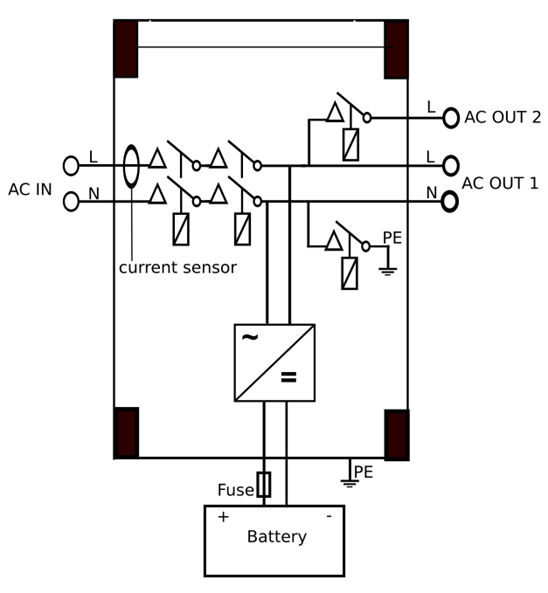

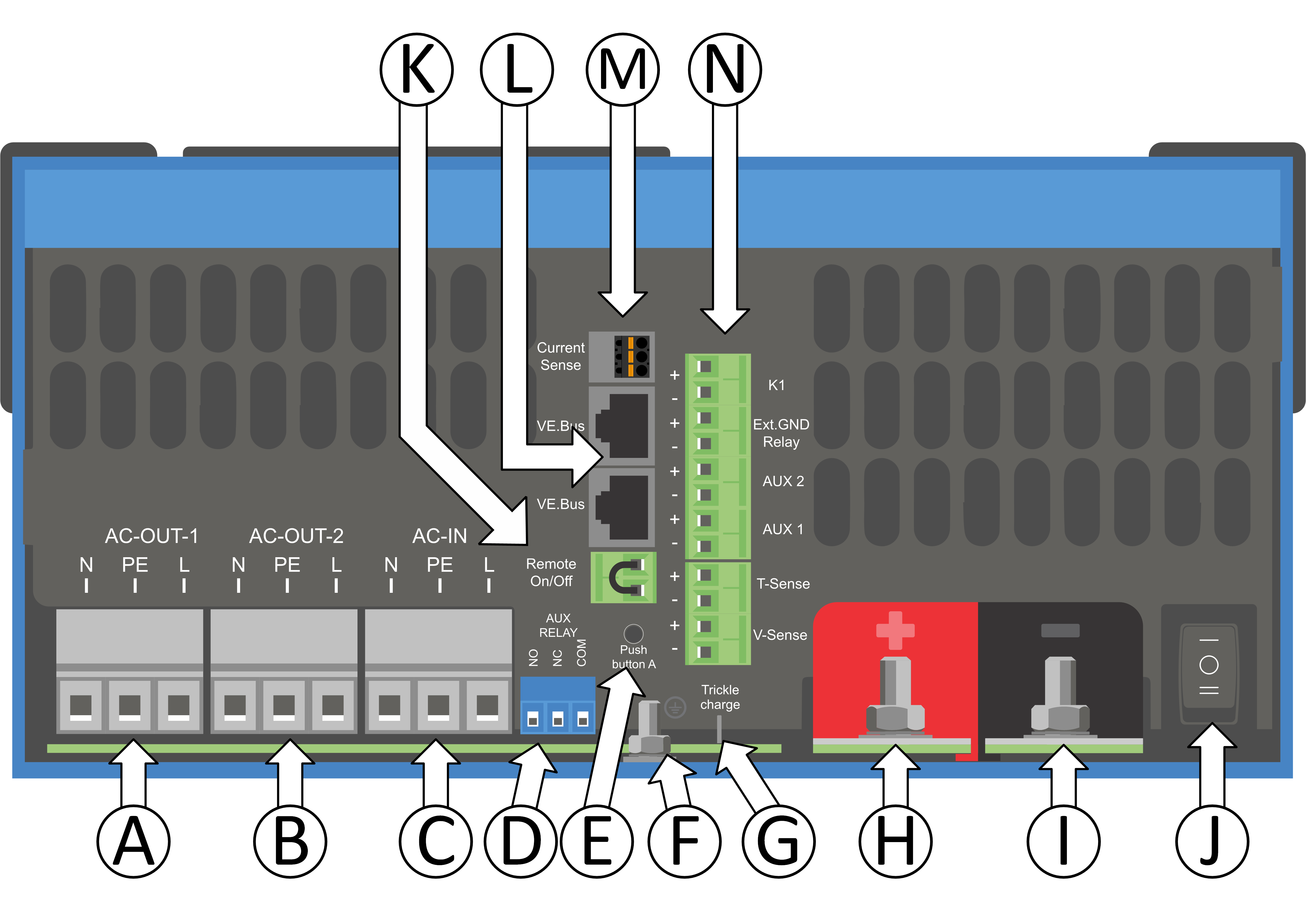

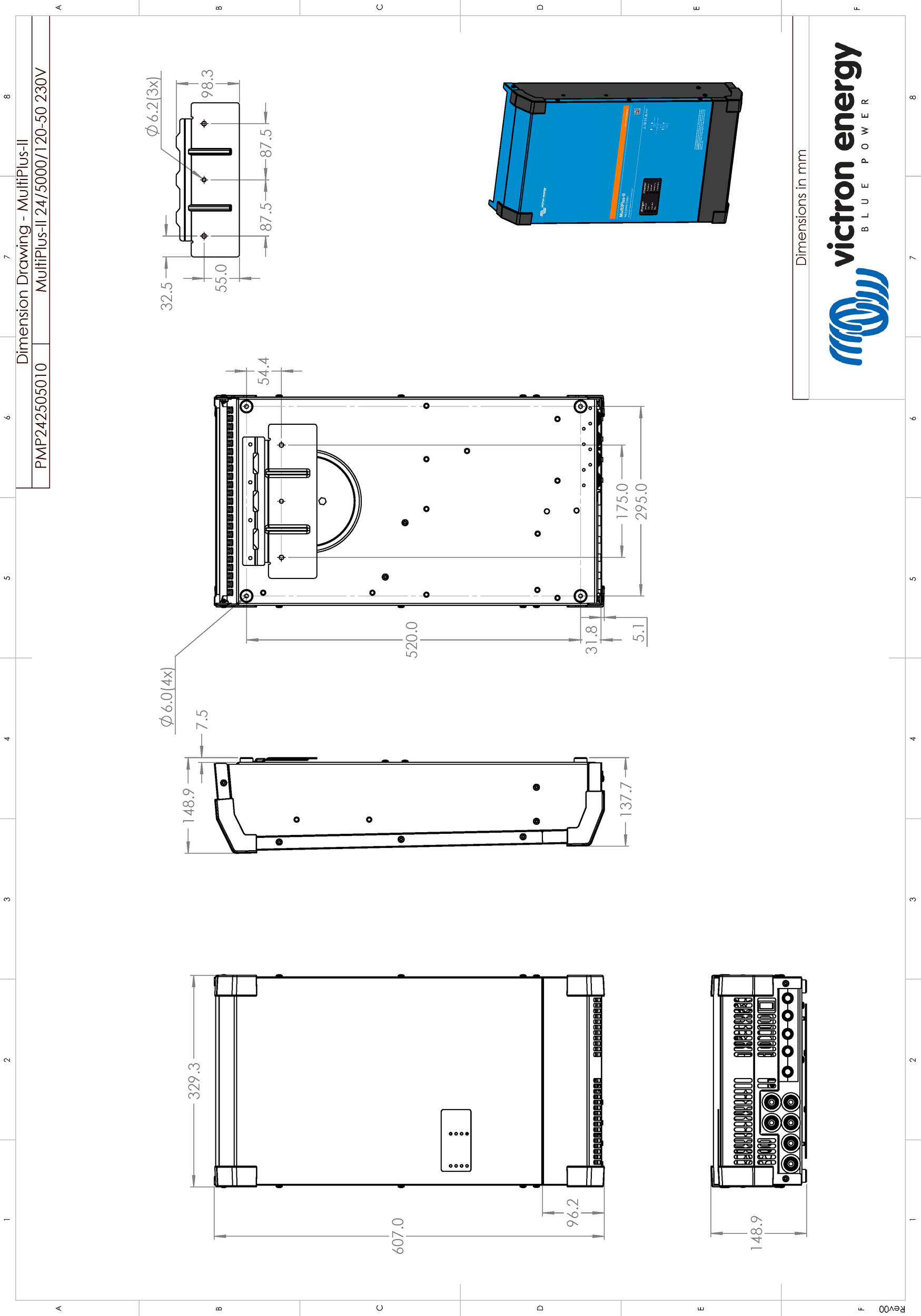

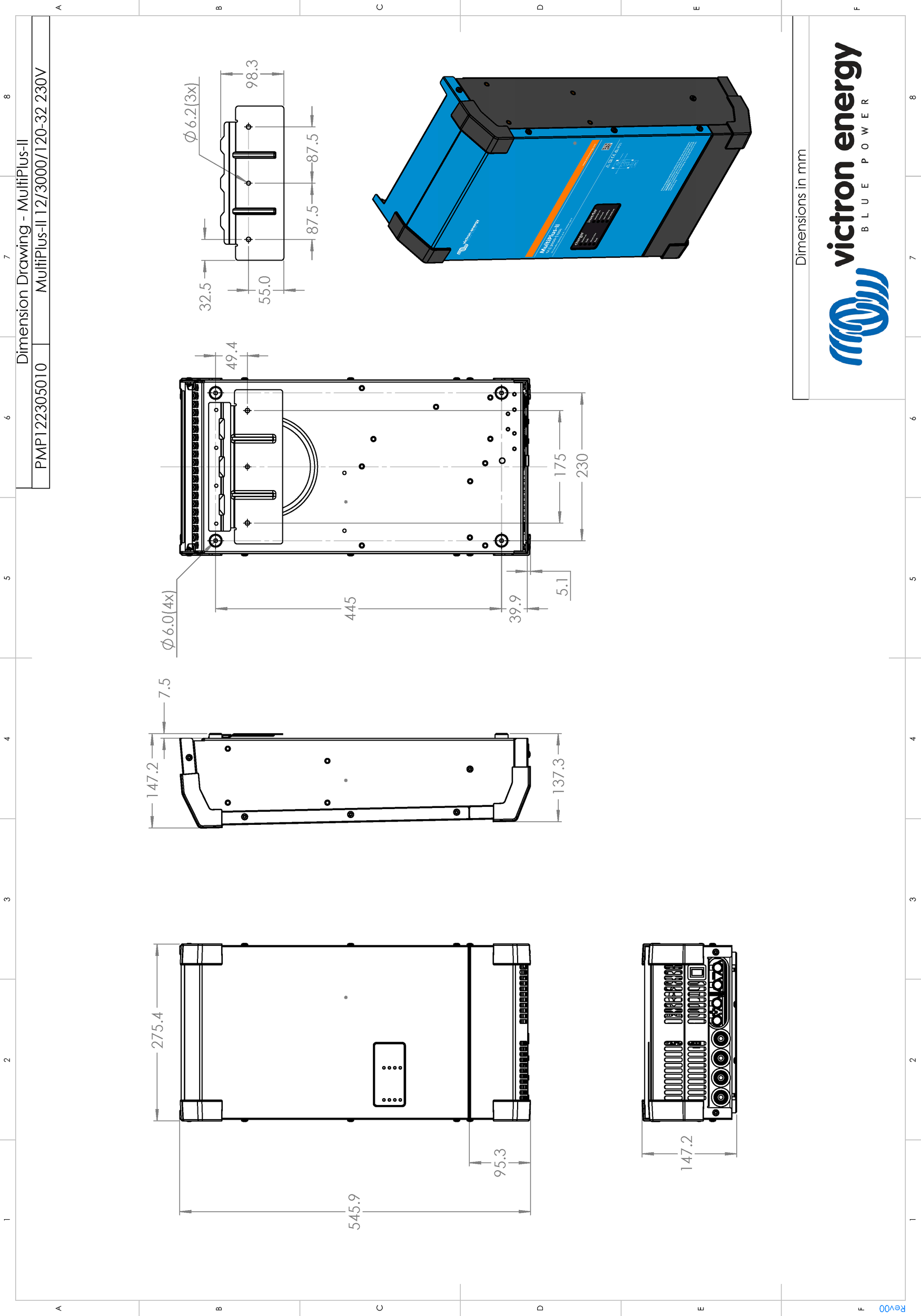

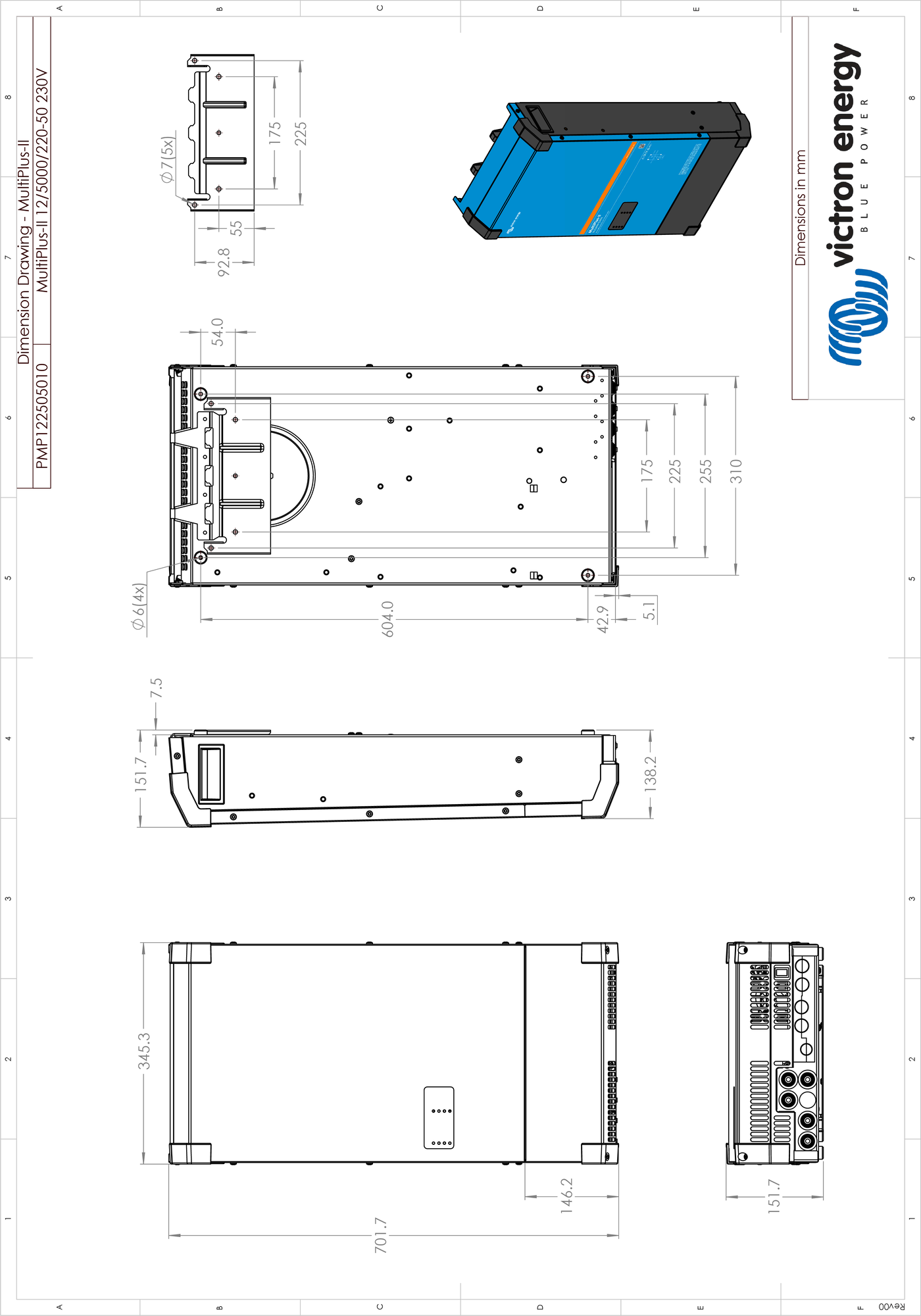

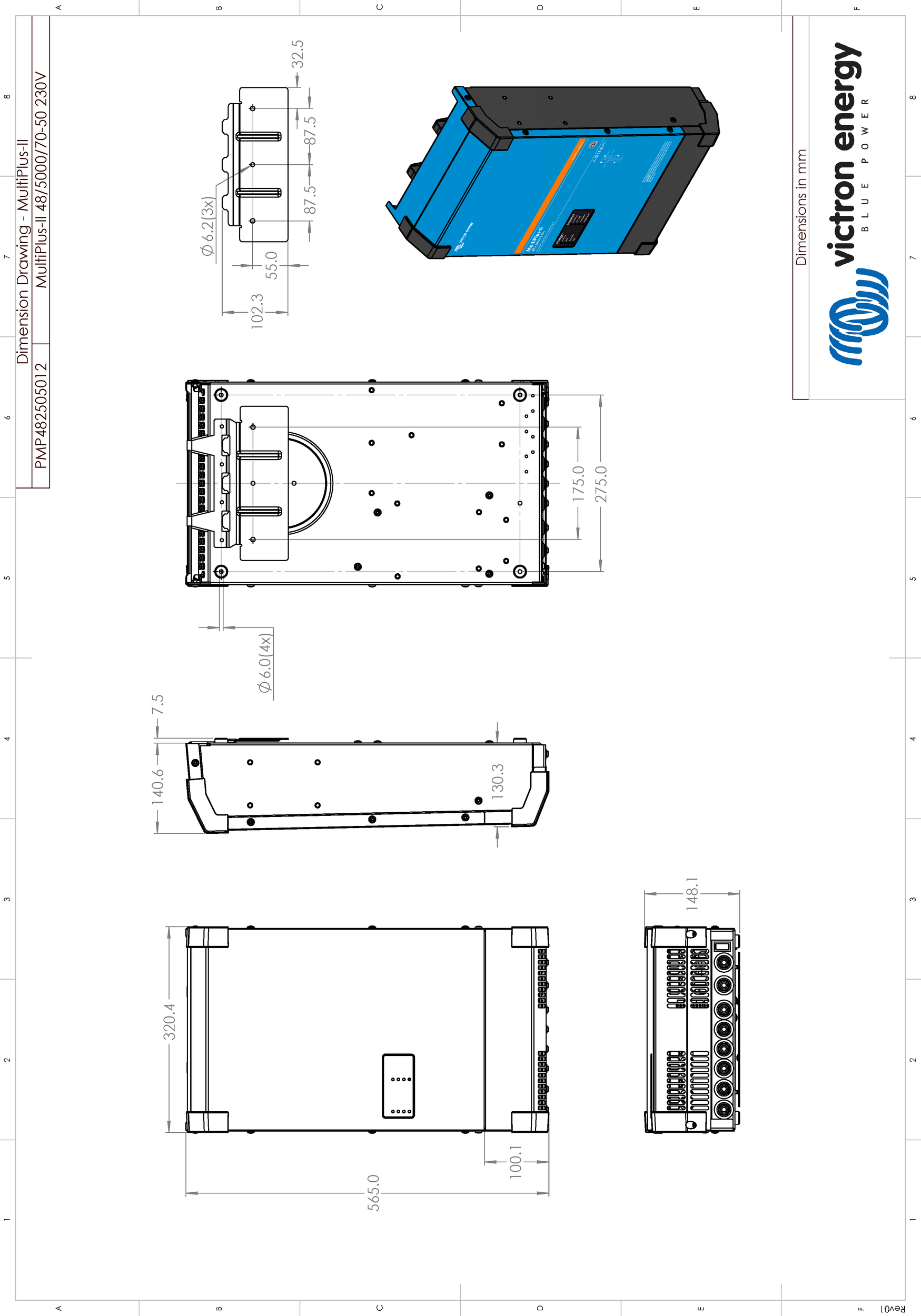

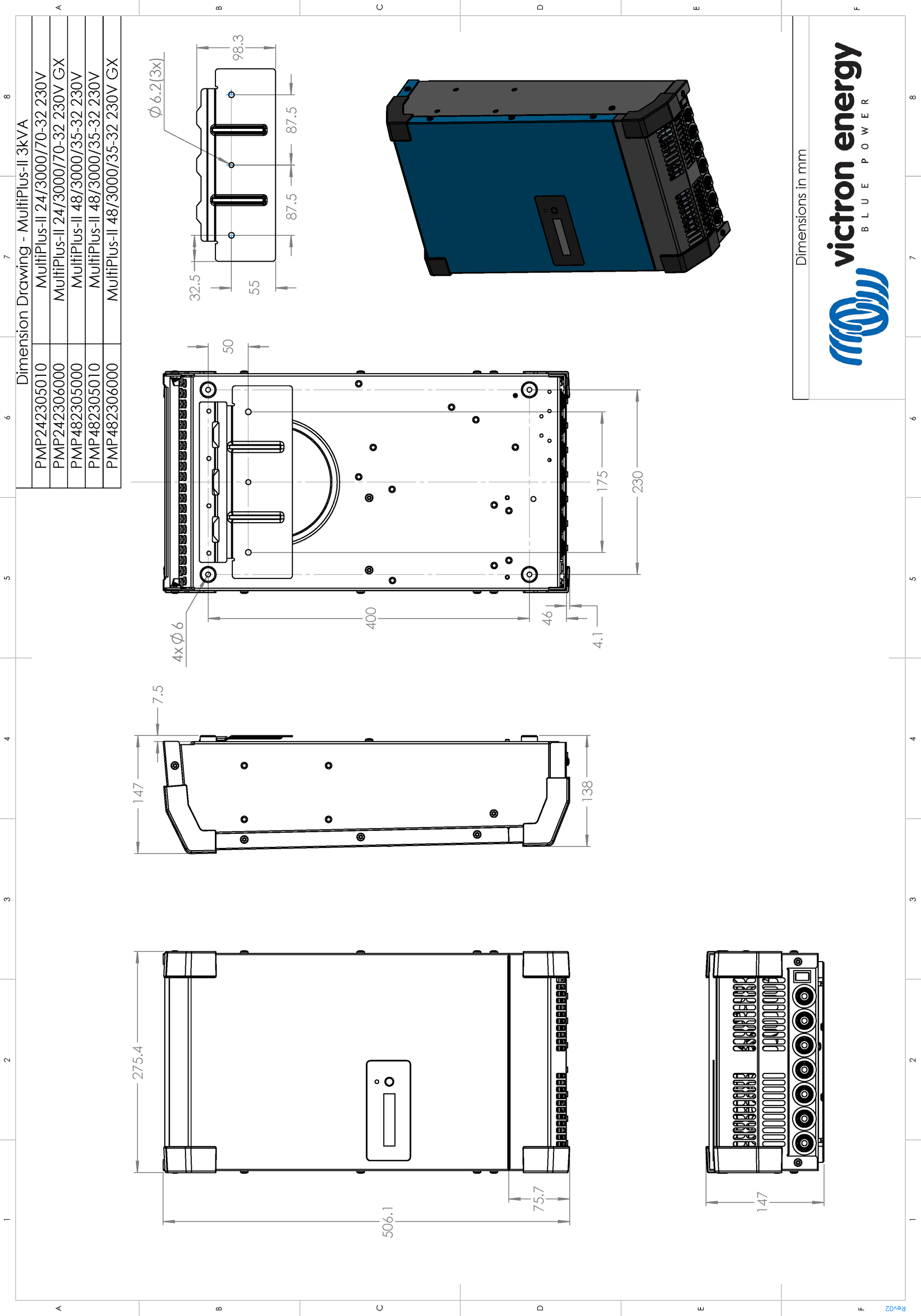

MultiPlus-II 3000 VA & 5000 VA

A

Belastningsanslutning. AC-out-1. Vänster till höger: N (neutral), PE (jord), L (fas)

B

Belastningsanslutning. AC-out-2. Vänster till höger: N (neutral), PE (jord), L (fas)

C

AC-ingång Vänster till höger: N (neutral), PE (jord), L (fas)

D

Larmkontakt: (vänster till höger) NO, NC, COM.

E

Tryckknapp A - för att starta utan assistenter

F

Primär jordanslutning M6 (PE).

G

Dubbelt M8 batteri plusanslutning

H

Dubbelt M8 batteri minusanslutning

I

brytare: 1=På, 0=Av, ||=endast laddare

J

Anslutningsdon för fjärrswitch: Kort till switch ”på”

K

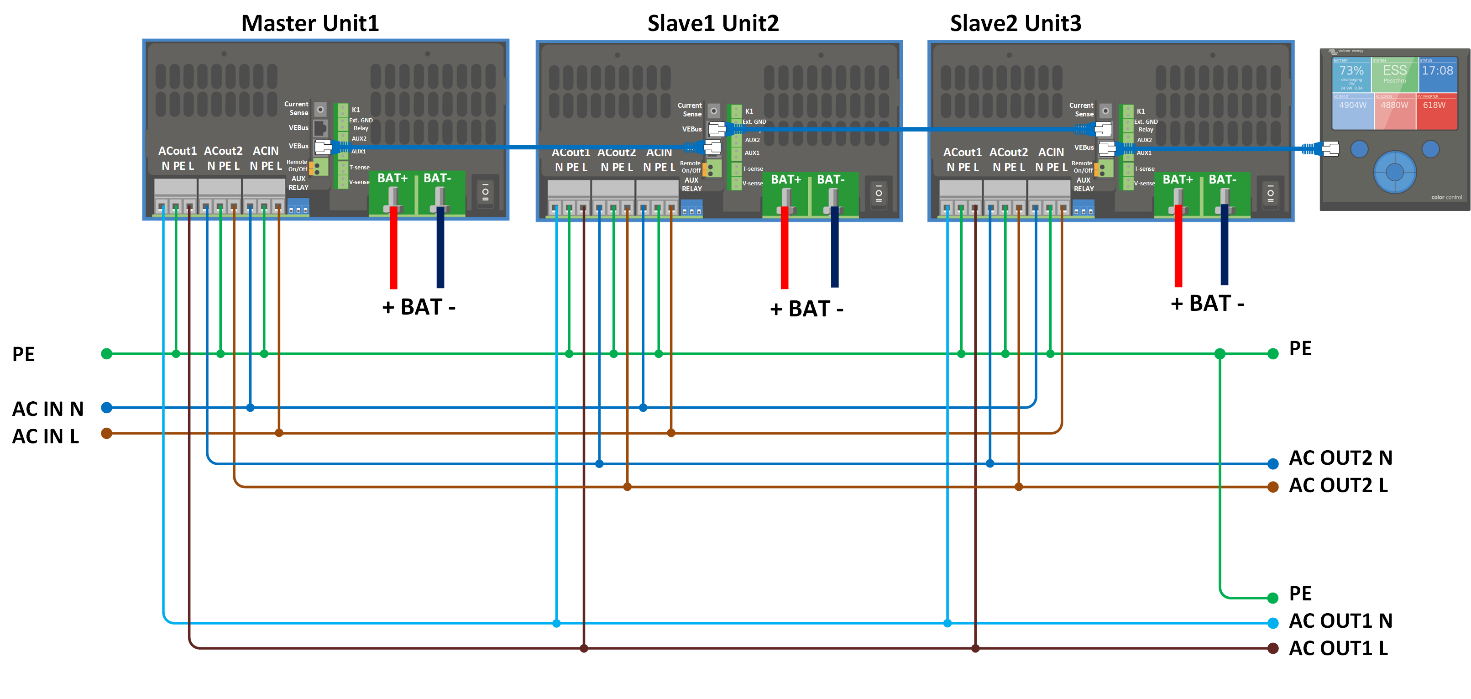

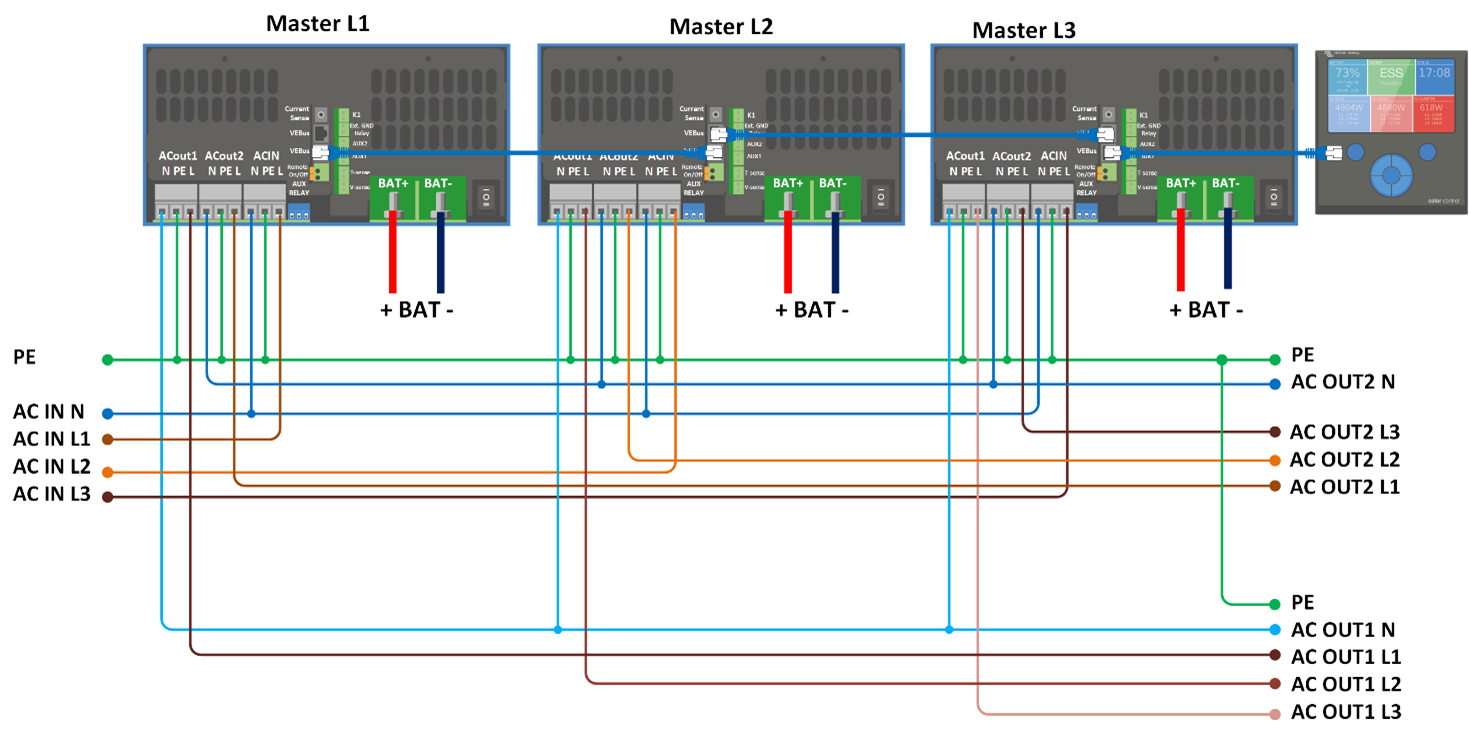

2x RJ45 VE-BUS-anslutningsdon för fjärrkontroll och/eller parallell- / trefasdrift

L

Extern strömsensor

För att ansluta strömsensorn ska du ta bort kopplingsbryggan mellan INT- och COM-terminalerna, ansluta den röda sensorkabeln till EXT-terminalen och ansluta den vita sensorkabeln till COM-terminalen.

M

Terminaler från ovan till nedan:

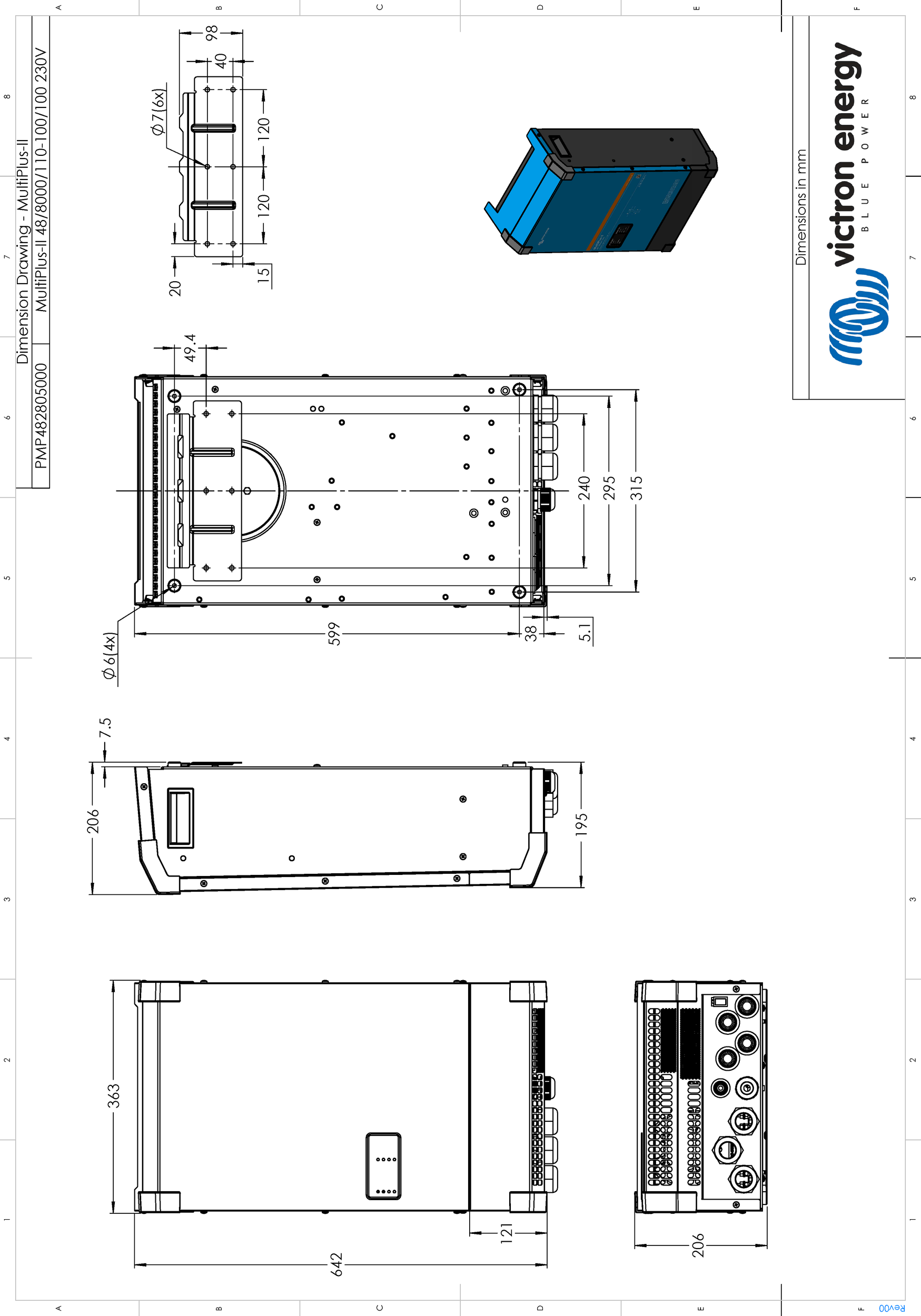

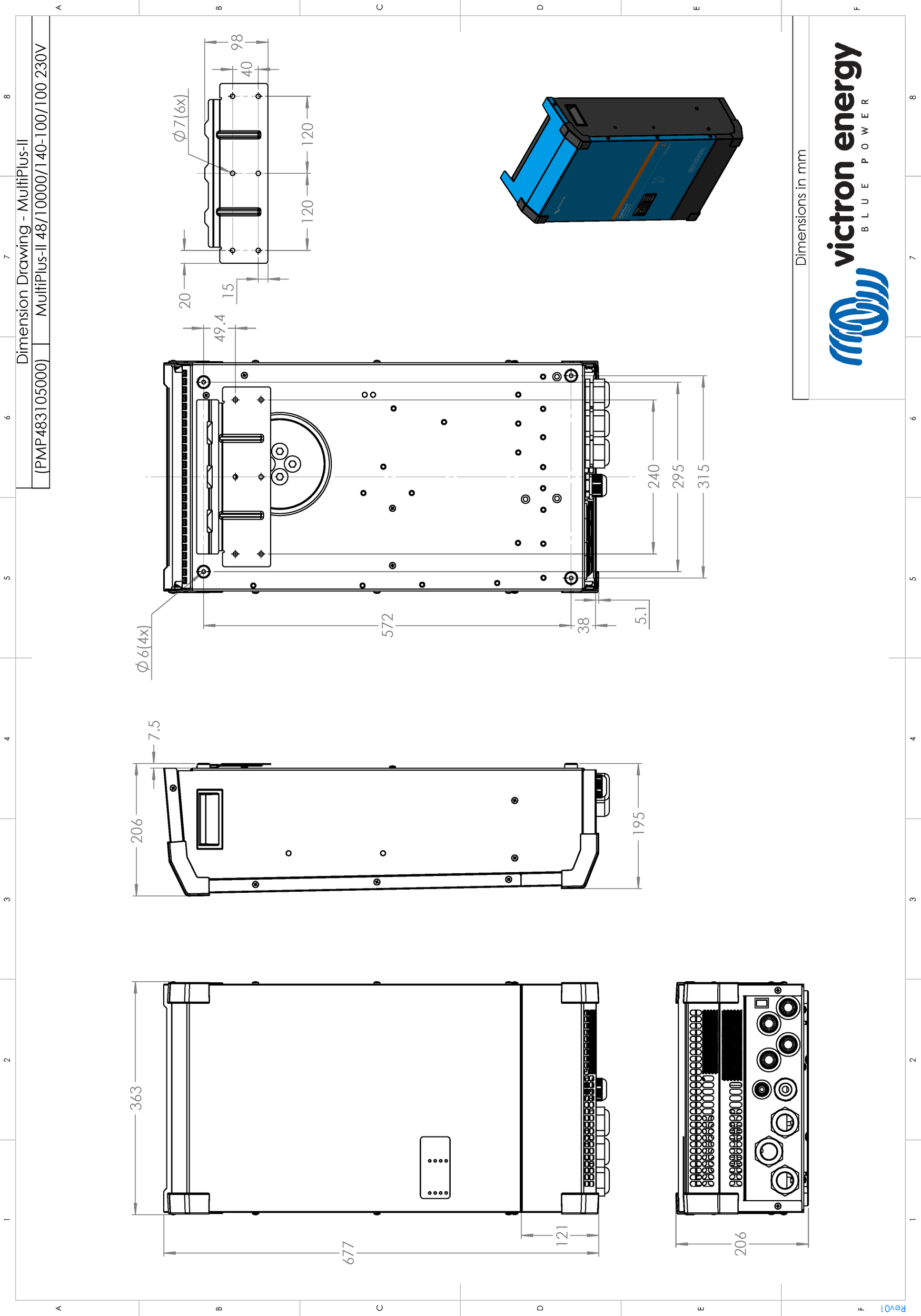

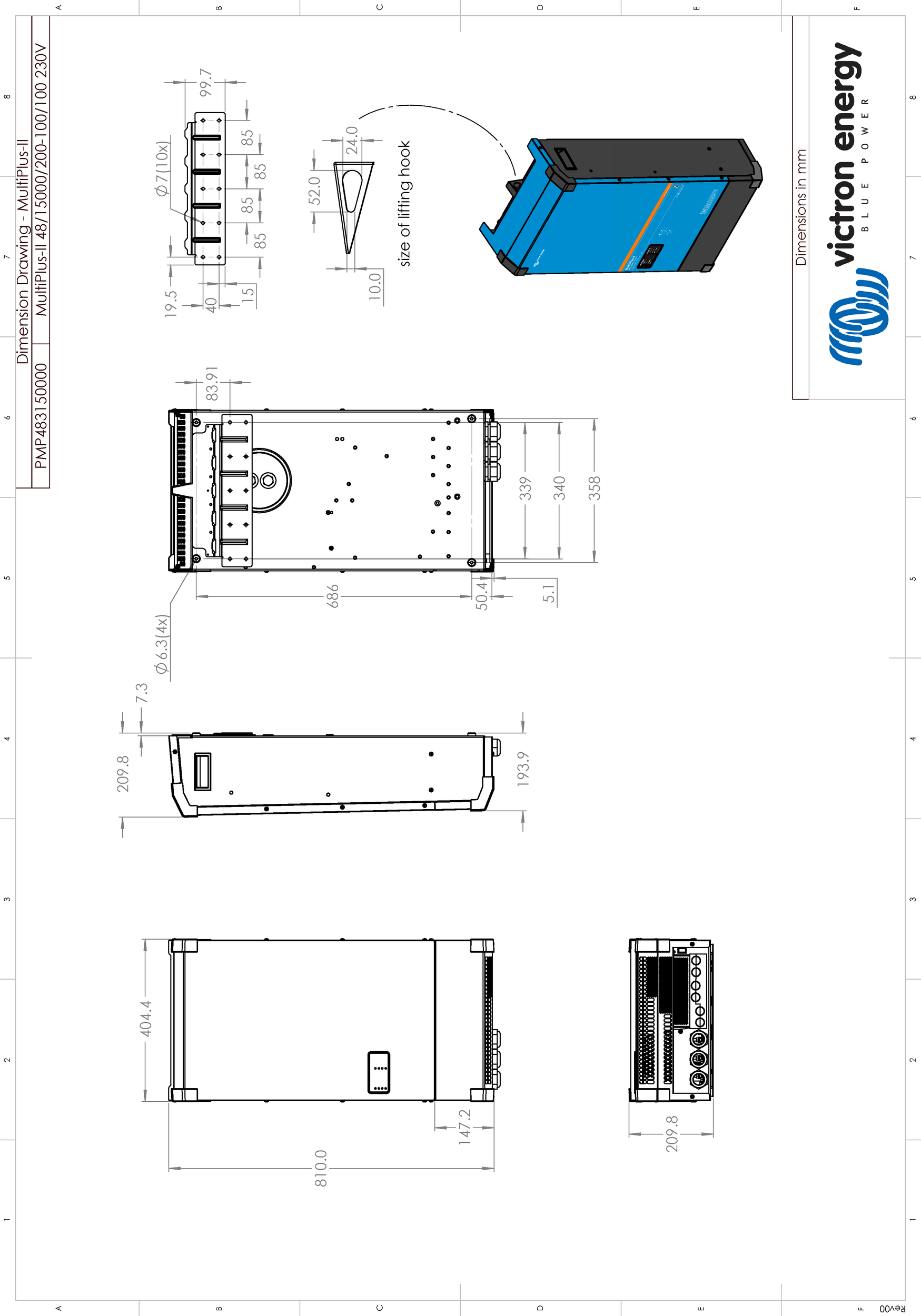

MultiPlus-II 8kVA & 10kA & 15kVA

A

Belastningsanslutning. AC-out-1. Vänster till höger: N (neutral) och L (fas).

B

Belastningsanslutning. AC-out-2. Vänster till höger: N (neutral) och L (fas).

C

AC-ingång Vänster till höger: N (neutral) och L (fas).

D

Extern strömsensor.

För att ansluta strömsensorn ska du ta bort kopplingsbryggan mellan INT- och COM-terminalerna, ansluta den röda sensorkabeln till EXT-terminalen och ansluta den vita sensorkabeln till COM-terminalen.

E

2x RJ45 VE.Bus-anslutningsdon för fjärrkontroll och/eller parallell-/ trefasdrift.

F

Anslutningsdon för på/av-fjärrbrytare: Kort till switch ”på”

G

Larmkontakt: (vänster till höger) NO, NC, COM.

H

Jordad strömskena för både AC-ingång PE, AC-utgång PE och chassis jordade M6-anslutningar.

I

Terminaler från ovan till nedan:

J

Tryckknapp A - för att starta utan assistenter

K

Dubbelt M8 batteri plusanslutning

L

Dubbelt M8 batteri minusanslutning

M

Huvudströmbrytare: 1=På, 0=Av, ||=endast laddare
