Handleiding - SmartShunt

De SmartShunt is ingedeeld als IP21, is niet waterdicht en moet gemonteerd worden op een droge locatie.

De SmartShunt heeft twee 5,5 mm gaten in de basis bedoeld voor montagedoeleinden. De gaten kunnen worden gebruikt om de SmartShunt op een stevig oppervlak te bevestigen (schroeven zijn niet inbegrepen).

Voor de exacte locatie van de bevestigingsgaten, zie de afmetingen tekening in de bijlage van deze handleiding.

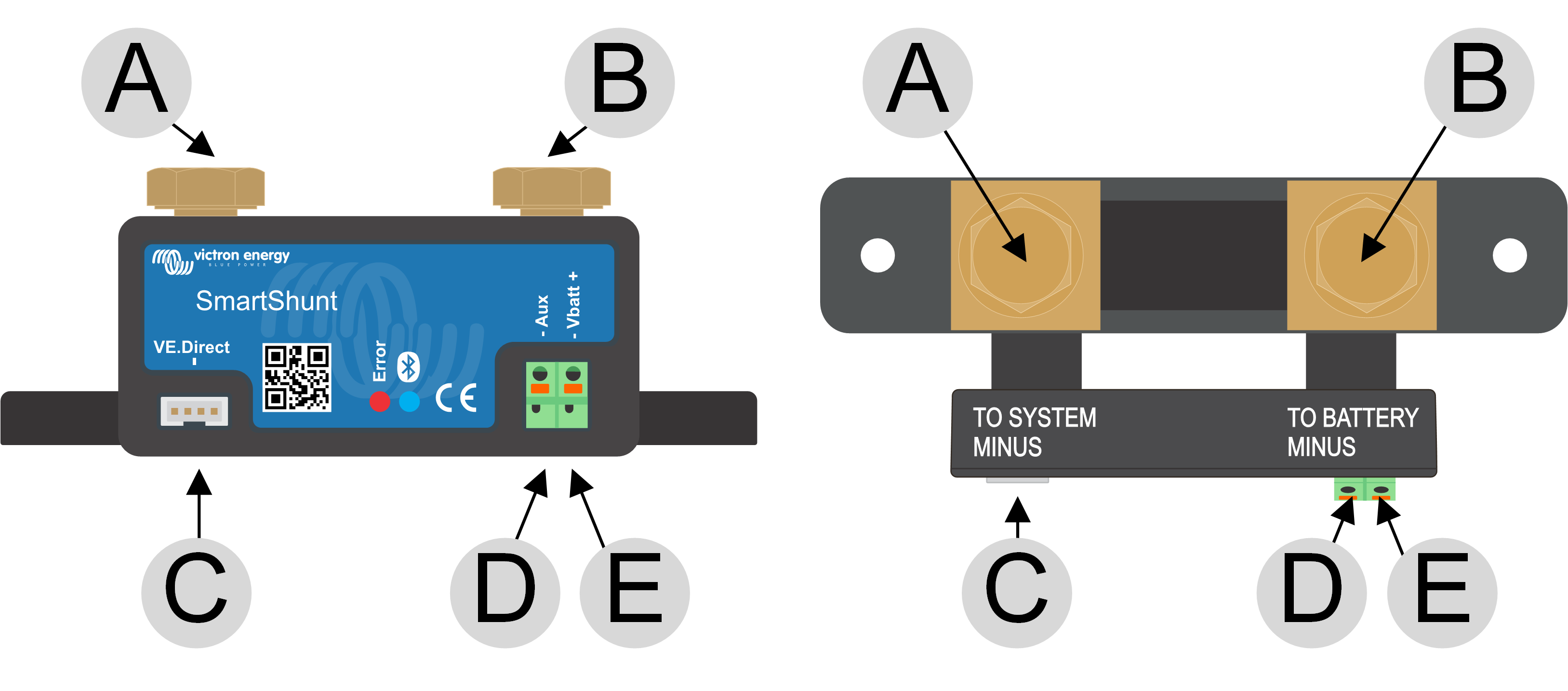

Bovenaanzicht SmartShunt met vermelding van de bevestigingsgaten en zijaanzicht SmartShunt met vermelding van de montagemethode.

Aansluitingsprocedure:

De accumonitor staat nu aan.  de Bluetooth-LED begint te knipperen en Bluetooth is actief.

Om volledig functioneel te zijn moet de accumonitor ingesteld worden; raadpleeg het Configuratie hoofdstuk.

Als de accumonitor wordt gebruikt voor het bewaken van een tweede accu, accubank middelpunt of de accutemperatuur, raadpleeg dan één van de volgende 3 paragrafen over hoe dit te doen en ga dan vervolgens verder naar het Configuratie hoofdstuk.

Installatie basis accumonitor.

Naast de uitgebreide bewaking van de hoofdaccubank, kan een tweede parameter bewaakt worden. Dit kan een van de volgende zijn:

Dit hoofdstuk legt uit hoe de Aux-klem bedraadmoet worden voor de drie bovenstaande opties.

3.5.1. Aux-aansluiting voor het bewaking van de spanning van een tweede accu

Voor gebruik om de spanning van een tweede accu te bewaken, zoals een startaccu of reserve-accu.

Aansluitingsprocedure:

1. Verifieer dat de negatieve pool van de tweede accu verbonden is met de SYSTEM MINUS-zijde van de shunt.

2. Sluit de adereindhuls van de tweede rode kabel met zekering aan op de shunt door de pin in de “Aux”-klem te drukken.

3. Sluit de M10-kabelschoen van de tweede rode kabel met de zekering aan op de positieve aansluiting van de tweede accu.

Accumonitor met bewaking reserve tweede accu.

3.5.2. Aux-aansluiting voor het bewaken van de accubankmiddelpunt bewaking

Voor gebruik met een accubank die bestaat uit meerdere accu's die in serie of parallel bedraad zijn om een 24 V of 48 V-accubank te vormen.

Aansluitingsprocedure:

1. Sluit de adereindhuls van de tweede rode kabel met zekering aan op de shunt door de pin in de Aux-klem te drukken.

2. Sluit de M10-kabelschoen van de tweede rode kabel met de zekering aan op de positieve aansluitklem van het middelpunt.

Voor meer informatie over middelpuntbewaking en voor extra bedradingsschema’s over accubankmiddelpunt bewaking raadpleeg het Bewaken van de middelpuntspanning hoofdstuk.

Accumonitor met reserve middelpuntbewaking.

3.5.3. Aux-aansluiting voor temperatuurbewaking

Voor gebruik om de temperatuur van een accu te bewaken via de (niet meegeleverde) Temperatuursensor voor BMV-712 Smart en BMV-702. Deze temperatuursensor moet apart gekocht worden. Let erop dat dit een andere temperatuursensor is dan de temperatuursensoren die worden meegeleverd met Victron-omvormers / -laders en sommige acculaders.

Temperatuursensor voor de accumonitor

Aansluitingsprocedure:

• Sluit de adereindhuls van de zwarte temperatuursensordraad aan door de adereindhuls in de Aux-klem te drukken.

• Sluit de adereindhuls van de rode kabel aan door de adereindhuls in de Vbatt +-klem te drukken.

• Sluit de M10-kabelschoen van de temperatuursensor aan op de positieve accuklem.

Accumonitor met reserve temperatuurdetectie.

Opmerking

Let op dat als de temperatuursensor wordt gebruikt de twee rode kabels met zekering die werden geleverd bij de accumonitor niet nodig zijn. De temperatuursensor zal deze kabels vervangen.

Wanneer het systeem een GX-apparaat bevat zoals een Cerbo GX kan de accumonitor verbonden worden met een GX-apparaat via een VE.Direct-kabel of een VE.Direct naar USB-interface.

Eenmaal aangesloten, kan het GX-apparaat worden gebruikt om alle bewaakte accuparameters uit te lezen. Voor meer informatie zie hoofdstuk Verbinding maken met een GX-apparaat en VRM-portal.

De accumonitor is verbonden met een Cerbo GX en een GX Touch scherm.

Bij gebruik van de accumonitor als DC-meter, moet de accumonitor aangesloten worden op het apparaat of circuit dat moet worden bewaakt.

Het is ook mogelijk om een hoofd-accumonitor in het systeem te hebben, tezamen met een aparte accumonitor die is opgezet als een DC-meter om een specifiek apparaat of circuit te monitoren.

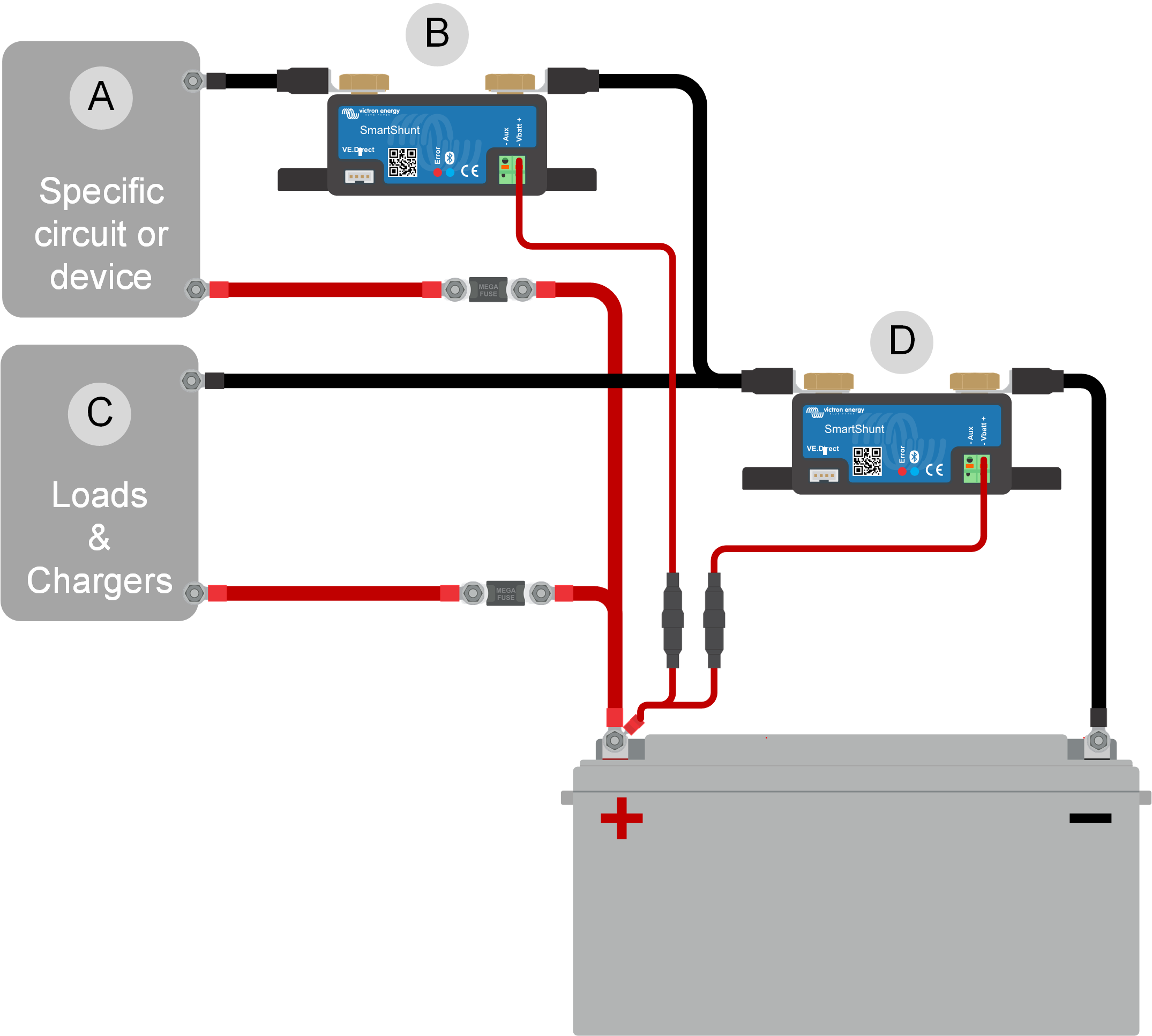

Bedradingsvoorbeeld van een systeem met een hoofd-accumonitor, samen met een accumonitor die opgezet werd als een DC-meter en bewaakt een specifiek apparaat of circuit. Eén accumonitor wordt gebruikt als een DC-meter (B) en de andere accumonitor wordt gebruikt als een accumonitor (D).
