4. Configurarea
După ce au fost făcute conexiunile electrice și sistemul de monitorizare a bateriei a fost alimentat, va trebui configurat, astfel încât să fie adecvat sistemului în care se utilizează.
Prezentul capitol descrie configurarea sistemului de monitorizare a bateriei prin aplicarea setărilor de bază. Pentru toate setările și caracteristicile, consultați capitolul Lista tuturor caracteristicilor și setărilor.
4.1. Modificarea setărilor
4.1.1. Aplicația VictronConnect
Aplicația VictronConnect poate fi folosită pentru modificarea tuturor setărilor și actualizarea firmware-ului.
Modalitățile de conectare la sistemul de monitorizare a bateriei:
La nivel local prin Bluetooth-ul încorporat.
De la distanță, folosind un dispozitiv GX, folosind caracteristica „La distanță” VictronConnect. Pentru mai multe informații, consultați capitolul La distanță VictronConnect din manualul aplicației VictronConnect.
Cum să conectați aplicația VictronConnect la sistemul de monitorizare a bateriei:
Deschideți aplicația VictronConnect.
Asigurați-vă că sistemul de monitorizare a bateriei este alimentat.
așteptați ca sistemul de monitorizare a bateriei să apară în lista dispozitivelor din fila „Local” sau „VRM”;
Faceți clic pe sistemul de monitorizare a bateriee.
Introduceți codul PIN implicit: 000000. După introducerea codului PIN implicit, aplicația VictronConnect vă va solicita să modificați codul PIN. Motivul este împiedicarea conexiunilor neautorizate în viitor. Se recomandă să schimbați codul PIN la prima instalare. Acest lucru se poate face în fila Informații despre produs, consultați paragraful Schimbarea codului PIN.
Atunci când este conectat cu succes, lumina „Bluetooth” rămâne aprinsă.
Pentru a vizualiza și/sau a modifica setările sistemului de monitorizare a bateriei, navigați la pagina setărilor apăsând pictograma în formă de roată dințată
în colțul din dreapta sus al ecranului de pornire.

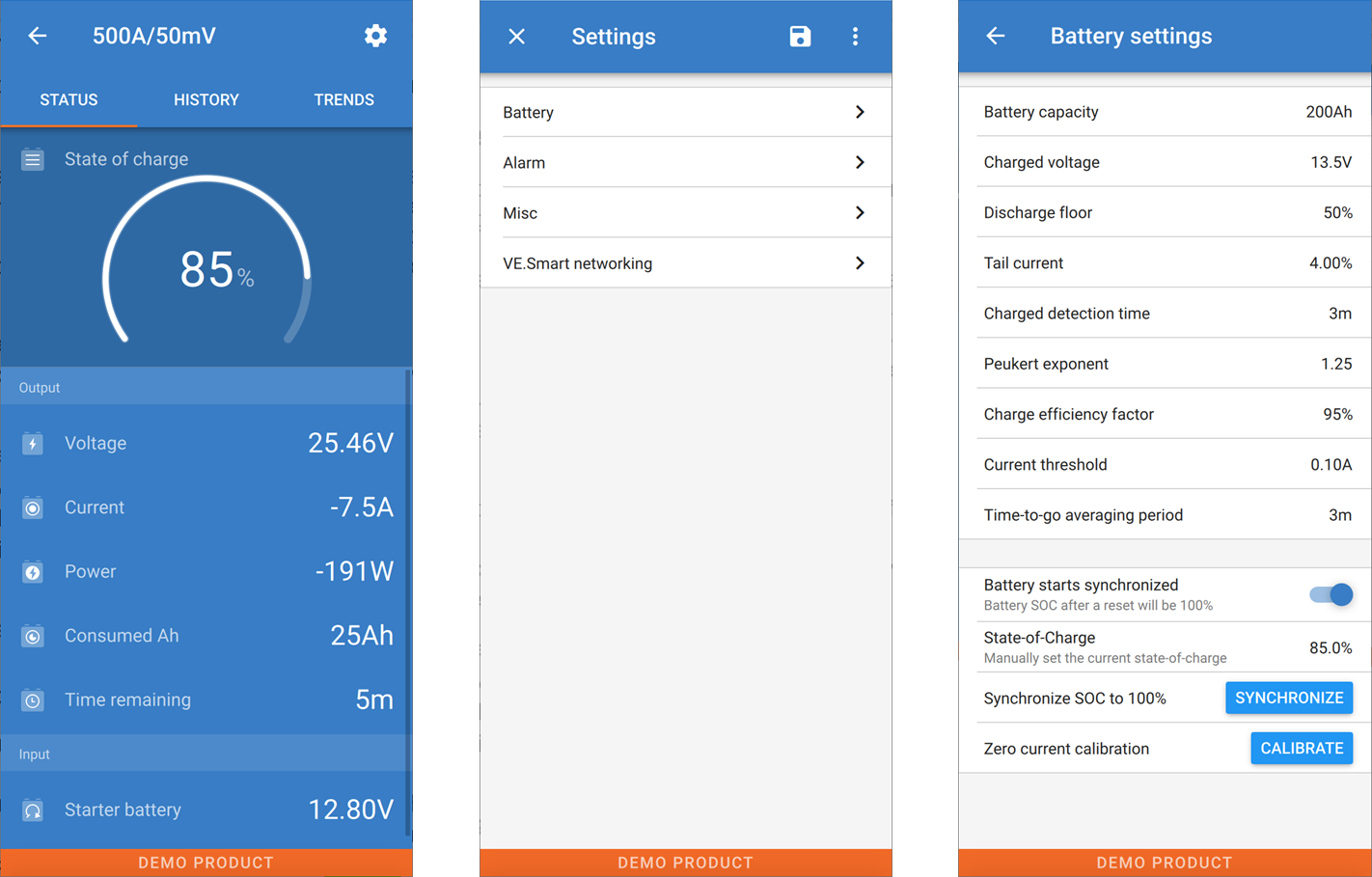

Monitorizarea realizată de sistemul de monitorizare a bateriei și ecranele de setări din aplicația VictronConnect.
Indicație
Rețineți că acest manual tratează doar aspecte specifice privind sistemul de monitorizare a bateriei. Pentru informații generale suplimentare privind aplicația VictronConnect, precum modul de utilizare și locația de descărcare sau modul de conectare, consultați pagina de produs și manualul din aplicația VictronConnect.
4.2. Actualizarea firmware-ului
La o nouă instalare, se recomandă actualizarea firmware-ului sistemului de monitorizare a bateriei. Dacă este disponibilă o versiune mai nouă de firmware, aplicația VictronConnect vă va notifica acest lucru imediat ce se realizează o conexiune cu sistemul de monitorizare a bateriei.
Notă
Rețineți că firmware-ul poate fi actualizat numai prin aplicația VictronConnect. Aplicația trebuie să fie actualizată pentru a putea accesa cea mai recentă versiune firmware.
Pentru a verifica dacă versiunea de firmware este cea mai recentă, conectați-vă la sistemul de monitorizare a bateriei prin aplicația VictronConnect și urmați pașii de mai jos:
Navigați la setările produsului apăsând pictograma în formă de „roată dințată”
în colțul din dreapta sus al ecranului de stare a produsului;Apăsați simbolul în formă de „3 puncte”
în colțul din dreapta sus al ecranului de setări.selectați „Product info” (informații produs) din meniul derulant;
versiunea de firmware va fi afișată. Se va menționa dacă aceasta este (sau nu) cea mai recentă versiune de firmware. Dacă este disponibilă o versiune mai recentă de firmware, va fi afișat un buton „UPDATE” (actualizare);
pentru a actualiza firmware-ul, apăsați butonul „UPDATE”.
4.3. Efectuarea setărilor esențiale
Setările implicite ale sistemului de monitorizare a bateriei sunt adaptate pentru bateriile cu plumb-acid, cum ar fi baterii AGM, cu GEL, OPzV sau OPzS.
Majoritatea setărilor pot rămâne la valorile implicite din fabrică. Sunt însă câteva care trebuie modificate. Acestea sunt:
Capacitatea bateriei.
Tensiune de încărcare.
Funcționalitatea intrării auxiliare (dacă este utilizată).
Stare de încărcare sau pornire sincronizată.
Notă
În cazul în care se utilizează baterii cu litiu (sau baterii cu o chimie diferită), va trebui să se modifice unele setări suplimentare.
Mai întâi, faceți setările esențiale conform celor descrise în această secțiune, apoi consultați alineatul următor pentru setările speciale ale bateriilor cu litiu.
Notă
Pentru informații suplimentare privind aceste setări și oricare dintre celelalte, consultați capitolul Lista tuturor caracteristicilor și setărilor.
4.3.1. Setarea valorii capacității bateriei
În aplicația VictronConnect, accesați: Setări > Baterie.
Sistemul de monitorizare a bateriei este setat în mod implicit la 200 Ah. Modificați această valoare pentru a corespunde capacității bateriei dvs. Pentru bateriile plumb-acid, vă recomandăm să introduceți rata de 20 de ore (C20).
4.3.2. Setați valoarea tensiunii de încărcare
În aplicația VictronConnect, consultați: Setări > Baterie > Tensiune de încărcare.
Cu toate că sistemul de monitorizare a bateriei detectează automat tensiunea, este un obicei bun să verificați dacă această setare s-a aplicat corect.
Acestea sunt valorile recomandate pentru „Tensiunea de încărcare” pentru bateriile plumb-acid:
Tensiunea nominală a bateriei | Setarea recomandată pentru tensiunea de încărcare |
|---|---|
12 V | 13,2 V |
24 V | 26,4 V |
36 V | 39,6 V |
48 V | 52,8 V |
Pentru mai multe informații, consultați și capitolul Tensiunea de încărcare.
4.3.3. Setarea stării de încărcare
În aplicația VictronConnect, consultați: Setări > Baterie > Pornire sincronizată baterie.
Atunci când este setat la ON, sistemul de monitorizare a bateriei se va considera sincronizat atunci când este alimentat, rezultând o stare de încărcare de 100 %. Dacă este setat la OFF, sistemul de monitorizare a bateriei se va considera nesincronizat atunci când este pornit, rezultând o stare de încărcare necunoscută până la prima sincronizare efectivă.
Doar pentru VictronConnect:: Și valoarea inițială a stării de încărcare poate fi setată manual, valoarea implicită a acesteia fiind de 100 %, însă poate fi stabilită la o altă valoare dacă se dorește acest lucru. Consultați Setări > Baterie > Stare de încărcare.
4.3.4. Setarea funcției intrării auxiliare
În aplicația VictronConnect, consultați: Setări > Diverse > Intrare auxiliară.
Această setare stabilește funcția intrării auxiliare, și anume:
Baterie de pornire – monitorizarea tensiunii unei baterii suplimentare;
Punct median – măsurarea punctului median al unui banc de baterii.
Temperatură – Măsurarea temperaturii bateriei cu ajutorul senzorului de temperatură opțional.
Niciuna – Intrarea auxiliară nu este utilizată.
4.4. Efectuarea setărilor pentru bateriile cu litiu
LiFePO4 (fosfat de litiu-fier sau LFP) reprezintă compoziția chimică cel mai des utilizată la bateriile Li-ion. Setările implicite de fabrică sunt în general aplicabile și bateriilor LFP, cu excepția celor de mai jos:
Curent de amortizare.
Exponentul Peukert.
Eficiența de încărcare.
Prag de descărcare.
Curentul de amortizare
În VictronConnect, accesați: Setări > Baterie > Curentul de amortizare.
Anumite încărcătoare de baterii cu litiu opresc încărcarea când curentul scade sub un prag stabilit. În această situație, curentul de amortizare trebuie setat la o valoare mai ridicată.
Numărul lui Peukert
În VictronConnect, accesați: Setări > Baterie > Numărul lui Peukert.
Atunci când sunt supuse unor rate de descărcare ridicate, bateriile cu litiu funcționează mult mai bine decât cele cu plumb-acid. Setați exponentul Peukert la 1,05, cu excepția cazului în care furnizorul de baterii vă recomandă altceva.
Eficiența încărcării
În VictronConnect, accesați: Setări > Baterie > Factorul de eficiență a încărcării.
Eficiența încărcării bateriilor cu litiu este mult mai mare comparativ cu cea a bateriilor cu plumb-acid. Recomandăm setarea eficienței încărcării la 99 %.
Pragul de descărcare
În VictronConnect vedeți: Setare > Baterie > Bază de descărcare
Această setare este utilizată în calculul „duratei de descărcare” și este stabilită implicit la 50 % pentru bateriile cu plumb-acid. Cu toate acestea, bateriile cu litiu se pot descărca cu mult peste 50 %. Pragul de descărcare poate fi setat la o valoare cuprinsă între 10 și 20 %, cu excepția cazului în care furnizorul bateriei recomandă altfel.
Avertisment
Avertisment important
Bateriile cu litiu sunt scumpe și pot fi deteriorate iremediabil din cauza descărcării prea mari sau a supraîncărcării. Deteriorările cauzate de descărcarea exagerată pot apărea atunci când consumatorii mici descarcă încet bateria când sistemul nu este utilizat. Câteva exemple ale acestor consumatori sunt sistemele de alarmă, curenții dispozitivelor cu CC în standby și consumul de curent al încărcătoarelor de baterii sau al regulatoarelor de încărcare.
Un curent de descărcare rezidual este deosebit de periculos dacă sistemul a fost descărcat până la punctul de apariție alunei opriri cauzate de tensiunea scăzută în celule. În acest moment, starea de încărcare poate fi chiar și de 1 %. Bateria cu litiu se va deteriora dacă curentul rămas este extras din baterie. Această deteriorare poate fi ireversibilă.
Un curent rezidual de 1 mA, de exemplu, poate deteriora o baterie de 100 Ah dacă aceasta a fost lăsată descărcată peste 40 de zile (1 mA x 24 h x 40 de zile = 0,96 Ah).
Sistemul de monitorizare a bateriei consumă <12mA din baterie. Prin urmare, alimentarea pozitivă trebuie să fie întreruptă dacă un sistem cu baterii Li-ion este lăsat nesupravegheat pe o perioadă suficient de lungă pentru ca consumul de energie al sistemului de monitorizare a bateriei să descarce complet bateria.
În cazul oricăror îndoieli cu privire la posibilul consum de curent rezidual, izolați bateria deschizând comutatorul acesteia, scoțând siguranța (siguranțele) bateriei sau deconectând borna pozitivă când sistemul nu este în uz.
4.5. Configurare pentru utilizare ca și contor DC
În setările sistemului de monitorizare a bateriei VictronConnect, accesați setările „Misc” (Diverse) și selectați „DC energy meter” (contor de curent continuu) din meniul derulant Monitor mode. Odată selectat, puteți alege în ce aplicație este utilizat contorul de energie de curent continuu.
Pentru mai multe informații, consultați și capitolul Mod monitorizare.
