3. Instalarea
3.1. Conținutul pachetului

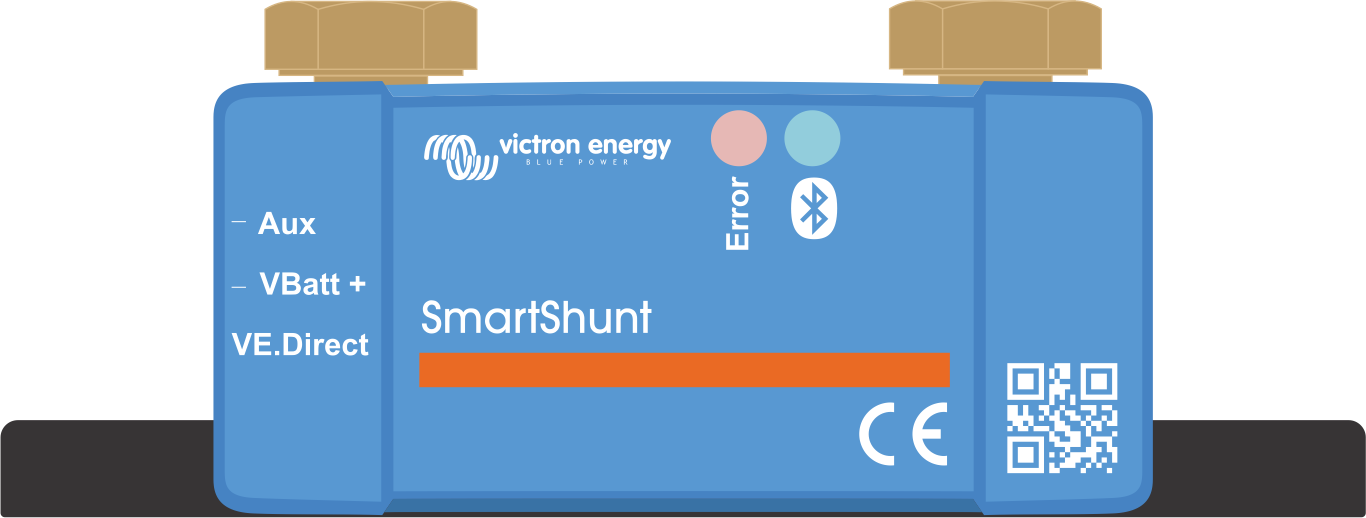

SmartShunt IP65 |

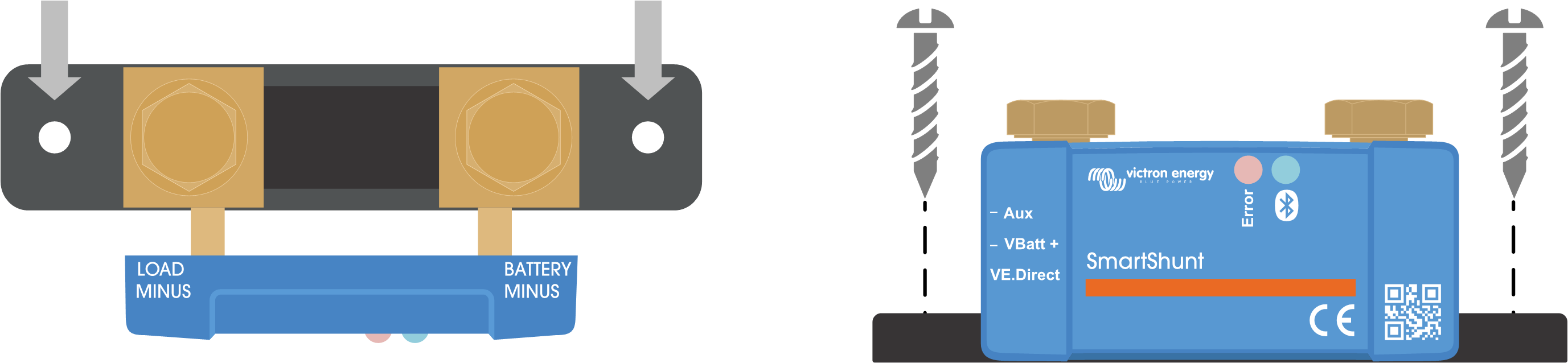

3.2. Montarea SmartShunt
SmartShunt este prevăzut cu două găuri de 5,5 mm pentru montare, acestea fiind localizate la baza dispozitivului. Găurile pot fi folosite pentru înșurubarea sau fixarea SmartShunt pe o suprafață dură (șuruburile nu sunt incluse).
Consultați schița dimensională din anexa acestui manual pentru locația exactă a găurilor de montare.

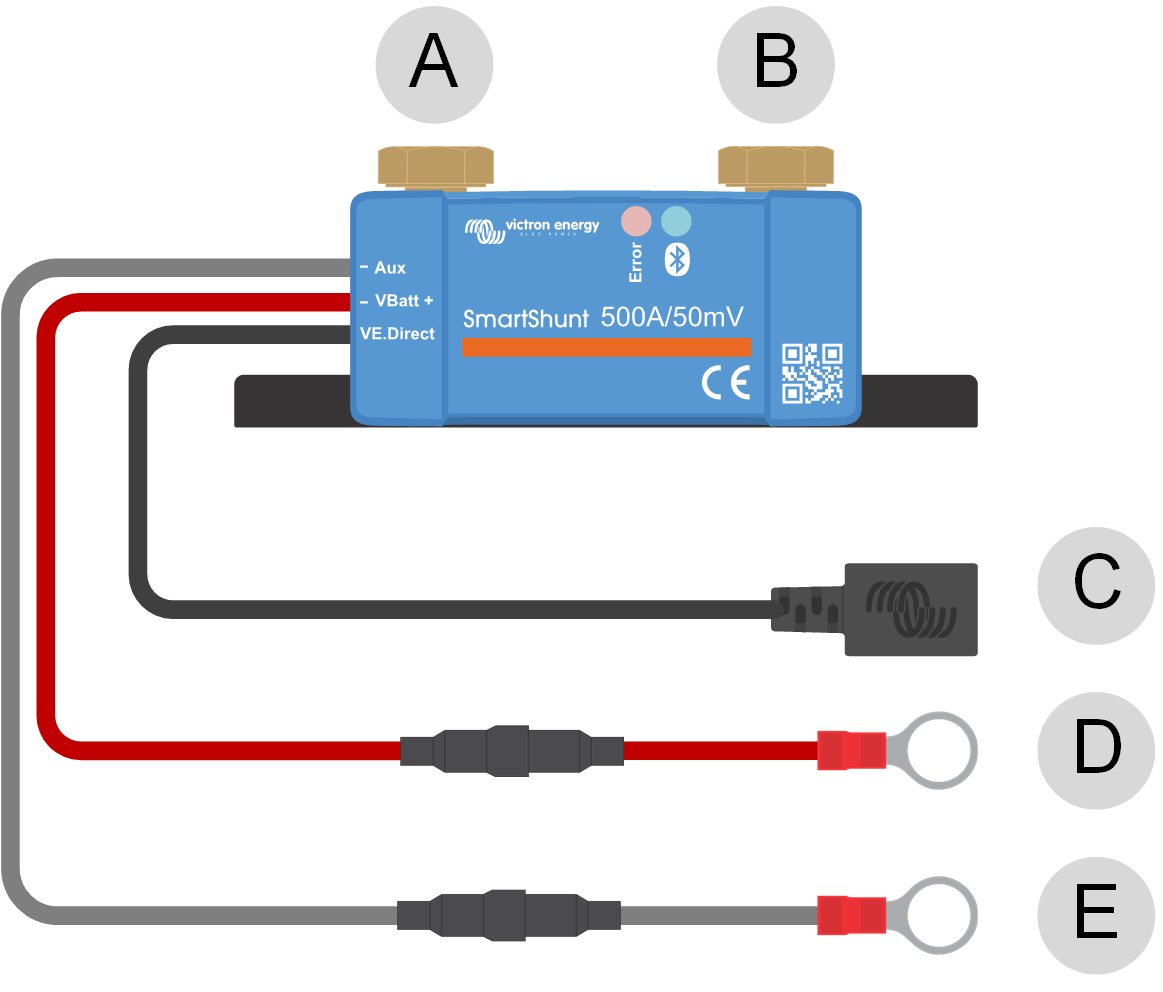

3.3. Vedere de ansamblu conexiuni
# | Conexiune SmartShunt IP65 | Tip bornă |
---|---|---|
A | LOAD MINUS (sarcină minus) | Bolț M10 |
B | BATTERY MINUS (baterie minus) | Bolț M10 |
C | VE.Direct (fir negru) | Priză VE.Direct |
D | VBatt+ (fir roșu cu siguranță) | Bornă inel M10 |
E | Aux (fir gri cu siguranță) | Bornă inel M10 |

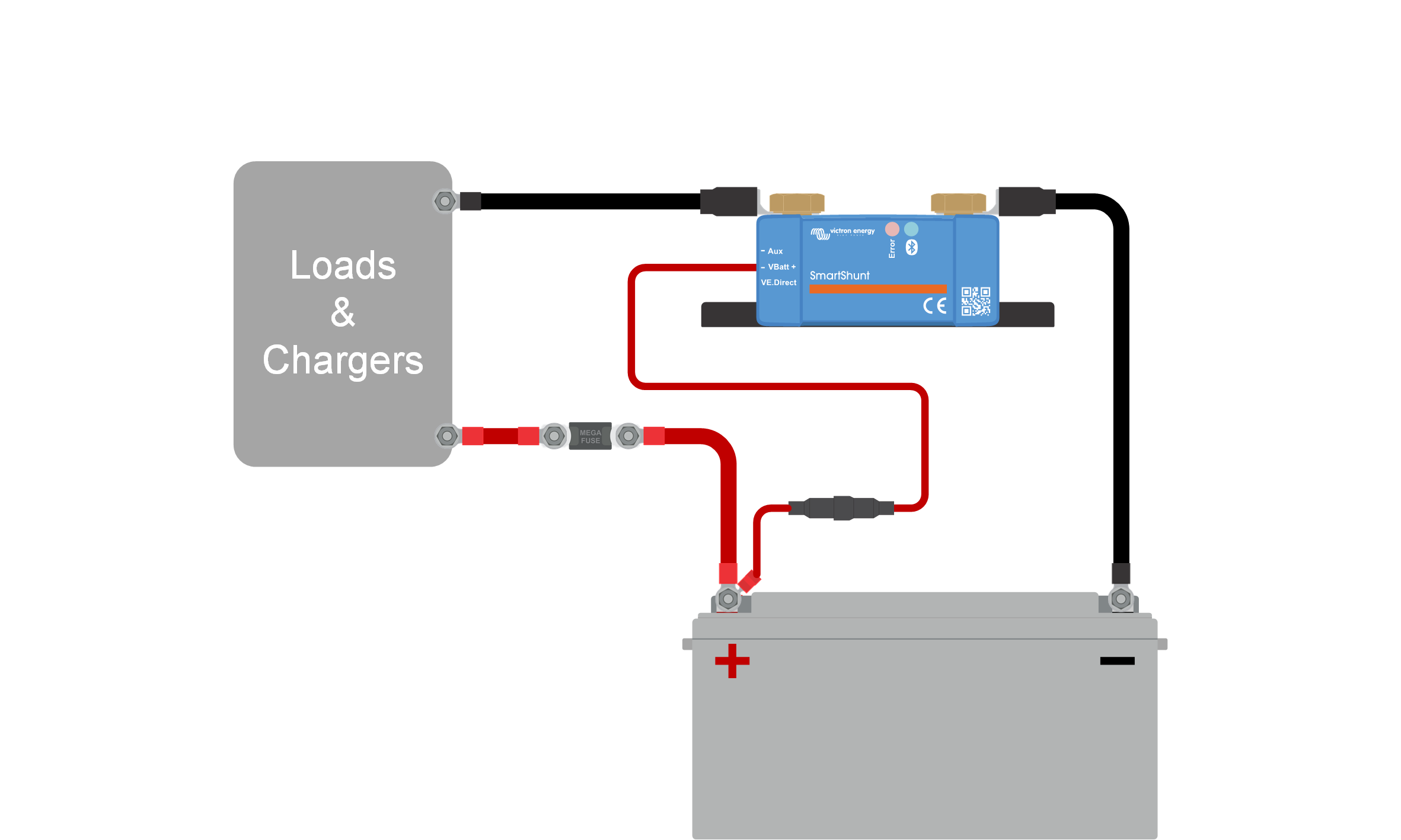

3.4. Legăturile electrice de bază
Procedura de conectare:
Conectați borna negativă a bateriei la șurubul M10 din partea „BATTERY MINUS” a șuntului. Strângeți șurubul șuntului cu un cuplu maxim de 21 Nm.
Rețineți că în această parte a șuntului, respectiv la borna negativă a bateriei nu trebuie să existe alte racorduri. Orice consumatori sau încărcătoare conectate aici vor fi excluse din calcularea stării de încărcare a bateriei.
Conectați negativul rețelei electrice la șurubul M10 din partea „LOAD MINUS” a șuntului. Strângeți șurubul șuntului cu un cuplu maxim de 21 Nm. Asigurați-vă că negativul tuturor consumatorilor de CC, invertoarelor, încărcătoarelor de baterii, încărcătoarelor solare și al altor surse de încărcare se va conecta „după” șunt.
Conectați terminalul M10 cu ochi al cablului roșu prevăzut cu siguranță la borna pozitivă a bateriei.
Sistemul de monitorizare a bateriei este acum alimentat. .
Sistemul de monitorizare a bateriei trebuie configurat pentru a fi complet funcțional; în acest sens, consultați capitolul Configurarea.
În cazul în care sistemul de monitorizare a bateriei se va utiliza pentru monitorizarea unei a doua baterii, a punctului median al bancului de baterii sau a temperaturii bateriei, citiți următoarele 3 alineate pentru instrucțiunile specifice, apoi consultați capitolul Configurarea.
3.5. Legăturile electrice auxiliare
Pe lângă monitorizarea complexă a principalului banc de baterii, poate fi monitorizat un parametru secundar. Acesta poate fi unul dintre următoarele:
tensiunea unei a doua baterii, precum o baterie de pornire;
devierea punctului median al bancului de baterii;
temperatura bateriei.
Acest capitol descrie procedura de conectare la terminalul Aux pentru fiecare dintre cele trei variante de mai sus.

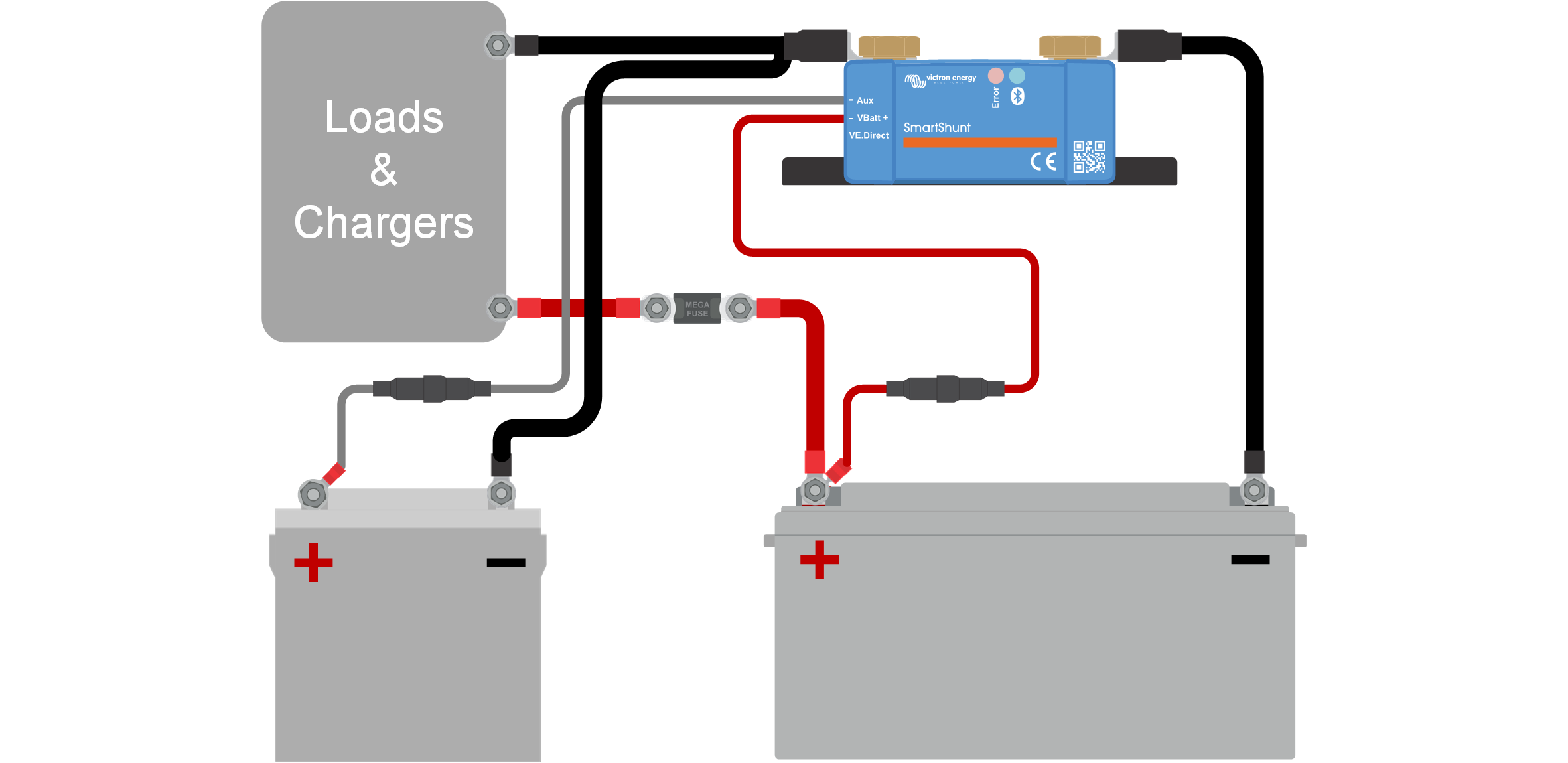

3.5.1. Legătura auxiliară pentru monitorizarea tensiunii unei baterii suplimentare
Pentru monitorizarea tensiunii unei baterii suplimentare, precum o baterie de pornire sau auxiliară.
Procedura de conectare:
Verificați ca borna negativă a bateriei suplimentare să fie conectată la partea șuntului marcată LOAD MINUS.
Conectați toarta M10 a cablului gri „Aux” la borna pozitivă a celei de-a doua baterii.

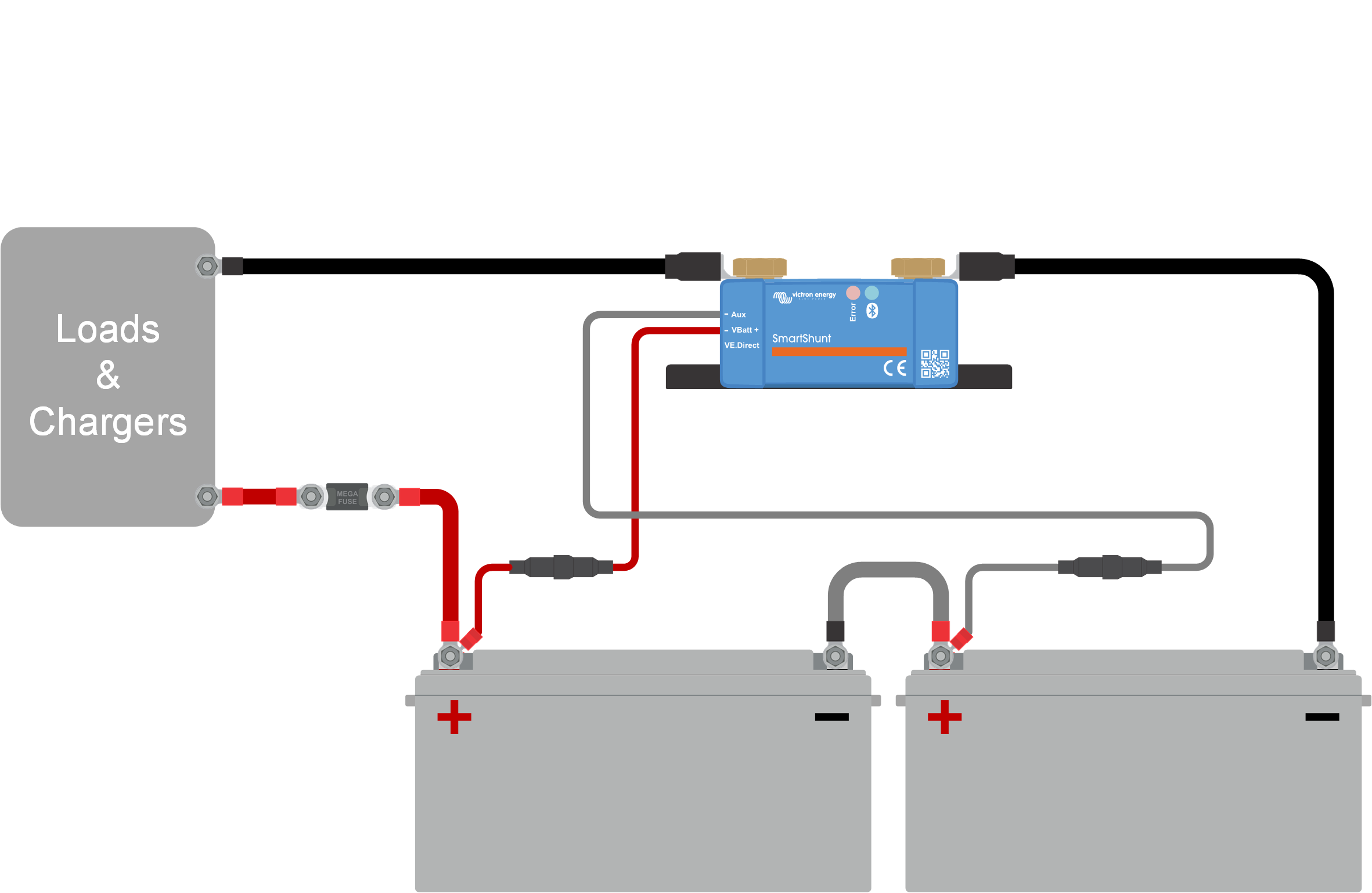

3.5.2. Monitorizarea punctului median al unui banc de baterii prin conexiunea auxiliară
Utilizare cu un banc de baterii care constă din mai multe baterii legate în serie sau în serie/paralel pentru a crea un banc de baterii de 24 sau 48 V.
Procedura de conectare:
Conectați toarta M10 a cablului gri „Aux” la borna pozitivă a punctului median.
Pentru informații suplimentare privind monitorizarea punctului median și scheme adiționale de conexiuni, consultați capitolul Monitorizarea tensiunii punctului median.

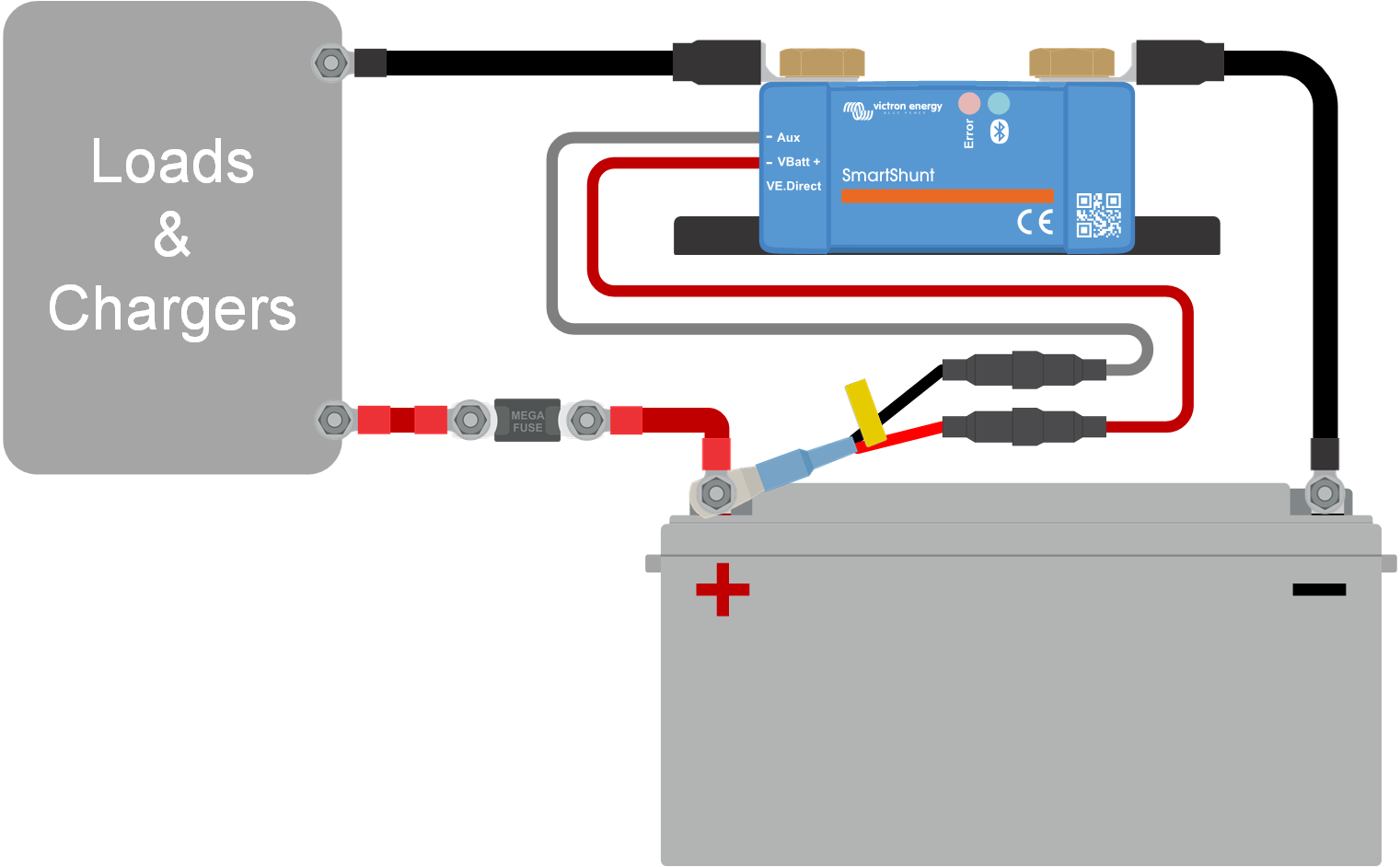

3.5.3. Conexiunea auxiliară pentru monitorizarea temperaturii
Pentru monitorizarea temperaturii unei baterii prin intermediul senzorului de temperatură pentru BMV-712 Smart și BMV-702 (nu este inclus). Acest senzor de temperatură trebuie achiziționat separat. Rețineți că acesta este un senzor de temperatură diferit de senzorii incluși cu invertorul/încărcătoarele Victron și unele încărcătoare de baterii.
Procedura de conectare:
Notă
Rețineți că firele senzorului de temperatură nu se conectează cu ușurință la firele SmartShunt. Va trebui să vă asigurați că conexiunea dintre senzorul de temperatură și SmartShunt este realizată într-un mod sigur din punct de vedere electric.

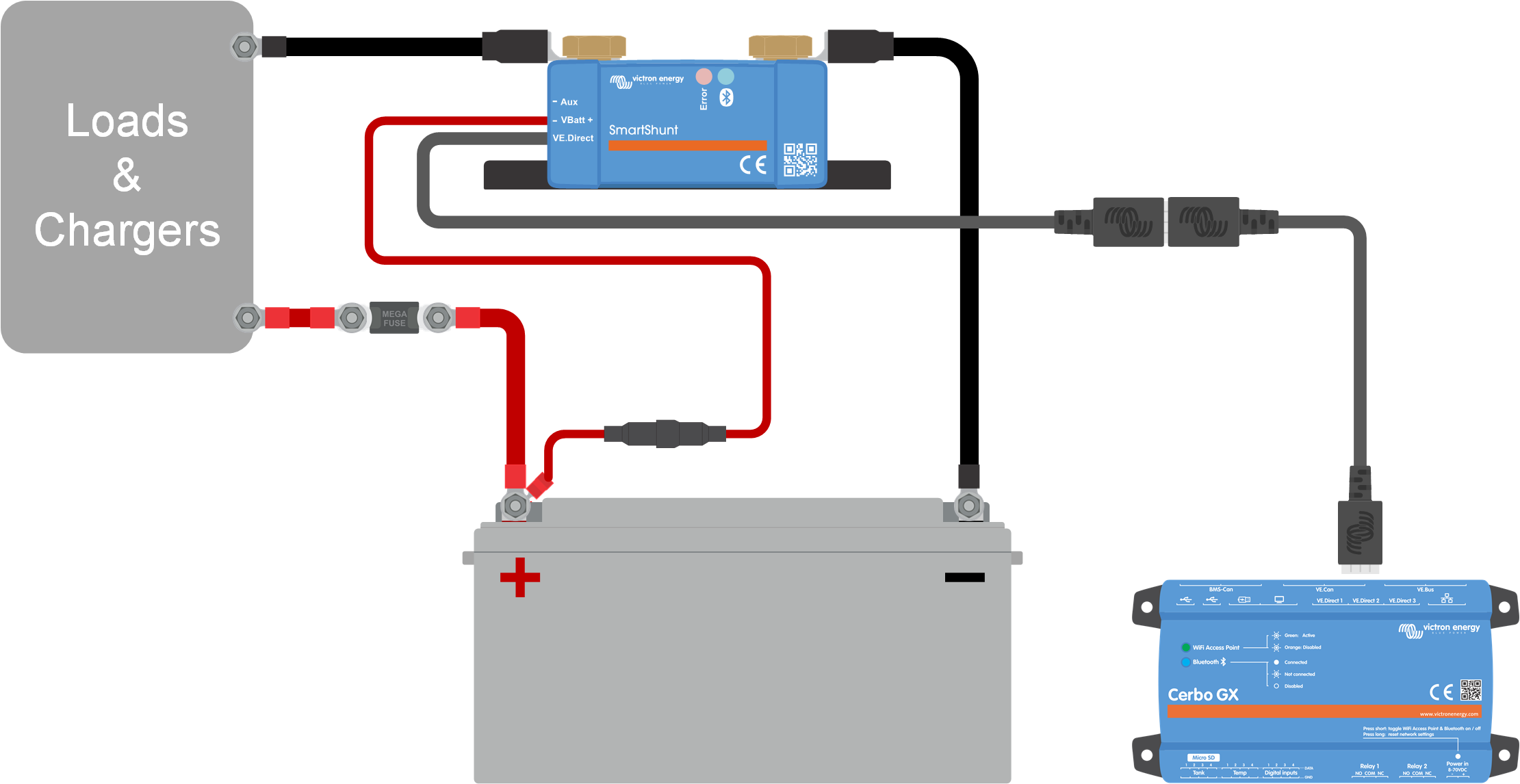

3.6. Conectarea la dispozitivul GX
Dacă sistemul conține un dispozitiv GX, cum ar fi Cerbo GX, sistemul de monitorizare a bateriei poate fi conectat la dispozitivul GX folosind un cablu VE.Direct sau o interfață VE.Direct la USB.
Odată conectat, dispozitivul GX poate fi utilizat pentru citirea tuturor parametrilor monitorizați ai bateriei. Pentru mai multe informații, consultați capitolul Conectarea la un dispozitiv GX și la portalul VRM.
3.7. Cablare pentru utilizare ca și contor DC
Atunci când utilizați sistemul de monitorizare a bateriei ca un contor DC, conectați-l la dispozitivul sau circuitul care trebuie monitorizat.
Notă
Rețineți că sistemul de monitorizare a bateriei trebuie, de asemenea, să fie configurat ca monitor de curent continuu cu ajutorul aplicației VictronConnect înainte ca acesta să funcționeze ca monitor DC. Vezi capitolul Configurare pentru utilizare ca și contor DC.
De asemenea, este posibil să aveți un monitor principal al bateriei în sistem împreună cu un monitor separat al bateriei care a fost configurat ca un contor DC pentru a monitoriza un anumit dispozitiv sau circuit
# | Descriere |
---|---|
A | Dispozitiv specific DC sau circuit DC |
B | Monitor de baterie utilizat ca și contor DC |
C | Restul circuitului DC |
D | Monitor de baterie utilizat ca monitor de baterie |
