5. Bilaga
5.1. Bilaga A
Belastningar som kan kontrolleras direkt med Smart BMS utgång för belastningsfrånkoppling.
Växelriktare:
Alla Phoenix växelriktare VE.Direct och Phoenix växelriktare Smart. Anslut BMS:s belastningsfrånkoppling till terminal H på växelriktarens 2-poliga kontakt.
DC-DC-omvandlare:
Alla Tr-sorters DC-DC-omvandlare med fjärrstyrd av/på-anslutning och Orion 12/24-20 Anslut BMS:s belastningsfrånkoppling till den högra terminalen i den 2-poliga kontakten.
BatteryProtect och Smart BatteryProtect
Anslut BMS:s belastningsfrånkoppling till terminal 2.1 (höger terminal) för BatteryProtect och H-stiftet i den 2-poliga kontakten för Smart BatteryProtect.
Cyrix -Li-Load
Anslut BMS:s belastningsfrånkoppling till Cyrix styrningskanal.
Belastningar för vilka en inverterande av/på-fjärrkabel krävs (artikelnummer ASS030550100 eller -120)
Alla Phoenix VE-Bus-växelriktare och VE.Bus Inverter Compact med en kapacitet på 1 200 VA eller mer.
Solcellsladdningsregulatorer som kan styras direkt med utgången för laddningsfrånkoppling
BlueSolar MPPT 150/70 och 150/80 CAN-bus
Anslut BMS:s laddningsfrånkoppling till den högra terminalen i den 2-poliga kontakten (B+).
SmartSolar MPPT 150/45 och högre, 250/60 och högre
Anslut BMS:s laddningsfrånkoppling till den högra terminalen (markerad +) eller den vänstra terminalen (markerad H) på den 2-poliga kontakten.
Solcellsladdningsregulatorer för vilka en VE.Direct icke-inverterande fjärrstyrd av/på-kabel behövs (artikelnummer ASS030550320):
Alla BlueSolar MPPT-modeller, förutom BlueSolar MPPT 150/70 och 150/80 CAN-bus
SmartSolar MPPT upp till 150/35
Batteriladdare:
Phoenix Smart IP43-laddare:
Anslut BMS:s utgång för laddningsfrånkoppling till terminal H på den 2-poliga kontakten.
Skylla TG-batteriladdare:
Använd en icke-inverterande fjärrstyrd av/på-kabel (artikelnummer ASS030550200).
Skylla-IP44-batteriladdare:
Använd en Skylla-i fjärrstyrd av/på-kabel (artikelnummer ASS030550400).
Andra batteriladdare:
Använd en Cyrix-Li-Charge eller koppla laddaren till den primära sidan på Smart BMS.
MultiPlus:
MultiPlus 500 VA – 1600 VA och MultiPlus Compact 800 VA – 2 kVA
MultiPlus-modellerna kan styras från utgångarna för belastningsfrånkoppling och laddningsfrånkoppling genom att använda Smart BMS CL 12/100-till-MultiPlus-kabeln (artikelnummer ASS070200100). Kabeln måste kopplas till kontaktdonet för fjärrstyrd av/på-funktion på MultiPlus:
När du använder MultiPlus 500 VA-1200 VA-modellerna ska du ansluta den svarta kabeln till ON-terminalen och den röda kabeln till (+)-terminalen.
När den används med MultiPlus 1600 VA-modellen ansluts den svarta kabeln till den vänstra terminalen och den röda kabeln till den högra terminalen.
När du använder MultiPlus Compact 800 VA-2 kVA-modellerna ansluter du den svarta kabeln till den mellersta terminalen och den röda kabeln till den högra (IN) terminalen.
Båda utgångarna för belastningsfrånkoppling och laddningsfrånkoppling från BMS måste vara i läget “Hög” för att MultiPlus ska kunna fungera. Efter en avstängning på grund av låg batterispänning ska du köra växelströmsgeneratorn eller använda en batteriladdare på den primära sidan av BMS för att återställa systemet. MultiPlus aktiveras då och börjar ladda (om den är ansluten till en AC-strömkälla)
MultiPlus-II och MultiPlus 3 kVA eller mer
Mer information om hur MultiPlus konfigureras för att fungera med Smart BMS CL 12-100 finns i dokumentet på vår webbplats: https://www.victronenergy.com/upload/documents/Manual-Connecting-other-lithium-battery-systems-to-Multis-and-Quattros-EN.pdf
Utgångarna för belastningsfrånkoppling och laddningsfrånkoppling kopplas till MultiPlus med två inverterande fjärrstyrda av/på-kablar (artikelnummer ASS030550100) som visas i systemexemplet för MutliPlus 3 kVA.
5.2. Bilaga B
Fel-/ larm- och varningskoder
E-B30: Kalibreringsfel
Internt fel - kalibreringsdata felaktig/saknas.
Tips
Kontakta återförsäljare för support - Felet kan inte åtgärdas av användaren och Smart BMS bör ersättas.
E-B31: Konfigurationsfel
Internt fel - konfigureringsdata felaktig/saknas.
Tips
För att återställa Smart BMS i det här läget:
Återställ enheten till fabriksinställningar under - Inställningar>Fler alternativ> Återställning till fabriksinställningar
Koppla från all ström och vänta 3 minuter innan du återansluter
Konfigurera enheten på nytt om så krävs
E-B32: Batteri-BMS ej ansluten eller defekt
Urkopplad eller defekt batteri-BMS-kabel (med rund M8-kontakt) detekterad.
När BMS-kablarna varken är urkopplade eller defekta kan detta inträffa när förlarmsfunktionen är aktiverad vid användning av batterier som inte stödjer den funktionen.
Tips
Kolla om batteriet stödjer förlarmsfunktionen. Om inte:
Gå till inställningssidan och inaktivera förlarmsfunktionen.
Observera att på Smart BMS-enheter med fast programvara v1.08 eller senare har funktionen för att upptäcka BMS-kabelfel tagits bort. För dessa enheter visas inte längre det felmeddelandet.
E-B33: Fel referensspänning
Internt fel - referensspänning felaktig/saknas.
Tips
Kontakta återförsäljare för support - Felet kan inte åtgärdas av användaren och Smart BMS bör ersättas
A-B11: Underspänning
Skyddet mot underspänning är aktiverat i fall batteriet inte tillåter urladdning
Tips
Stäng av/koppla från belastningar och ladda upp batteriet
Kontrollera att laddningssystem och batteri fungerar korrekt
A-B15: Övertemperatur
Skyddet mot övertemperatur aktiveras i fall den interna temperaturen blir för hög.
Tips
Säkerställ att rätt säkringskapacitet har valts. Val av rätt säkring förhindrar även att generatorn och/eller DC-kablarna överhettas.
Kolla efter lösa anslutningar eller med högt motstånd och säkerställ att rätt mätningskabel används i installationen
Installera inte Smart BMS på en plats där den utsätts för höga temperaturer eller värmeutstrålning. Flytta Smart BMS till en svalare plats eller lägg till ytterligare aktiv nedkylning.
W-B12: Underspänningsvarning
Akuta åtgärder krävs för att förhindra att systemet stängs ner
Tips
Stäng av/koppla från belastningar och ladda upp batteriet.
Kontrollera att laddningssystem och batteri fungerar korrekt.
5.3. Bilaga C
Led-lampor (från vänster till höger)
Grön: Smart BMS är aktiv
Blå: blinkar - Bluetooth-sändning, PÅ - anslutning upprättad
Röd: Skydd mot övertemperatur för Smart BMS
Gul: Utgång för laddningsfrånkoppling är aktiverad
Orange: Utgång för belastningsfrånkoppling är aktiverad
Grön: Laddning med växelströmsgenerator
 |

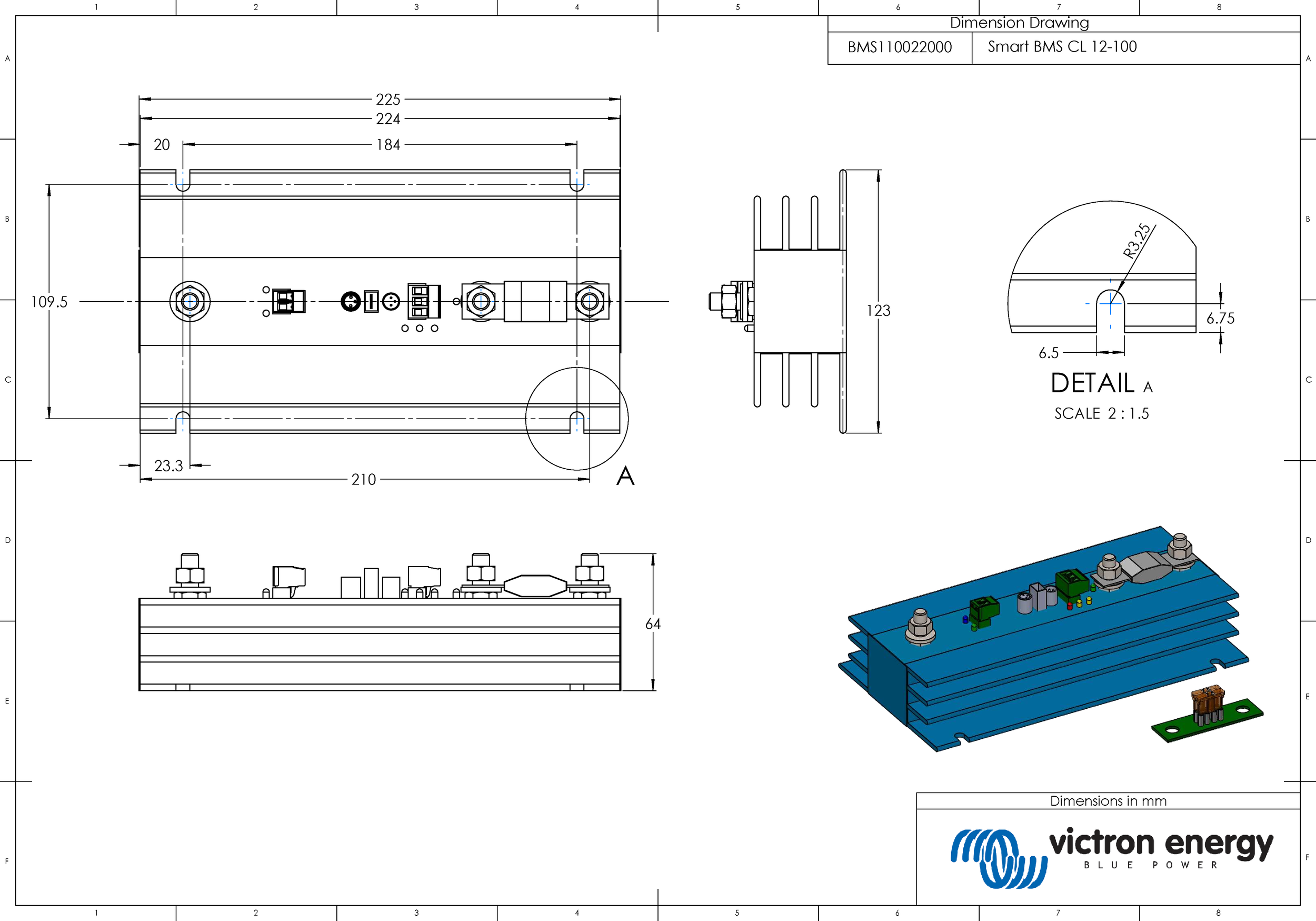

5.4. Dimensioner Smart BMS CL 12-100
