7. Anhang
7.1. Wechselstromanschluss

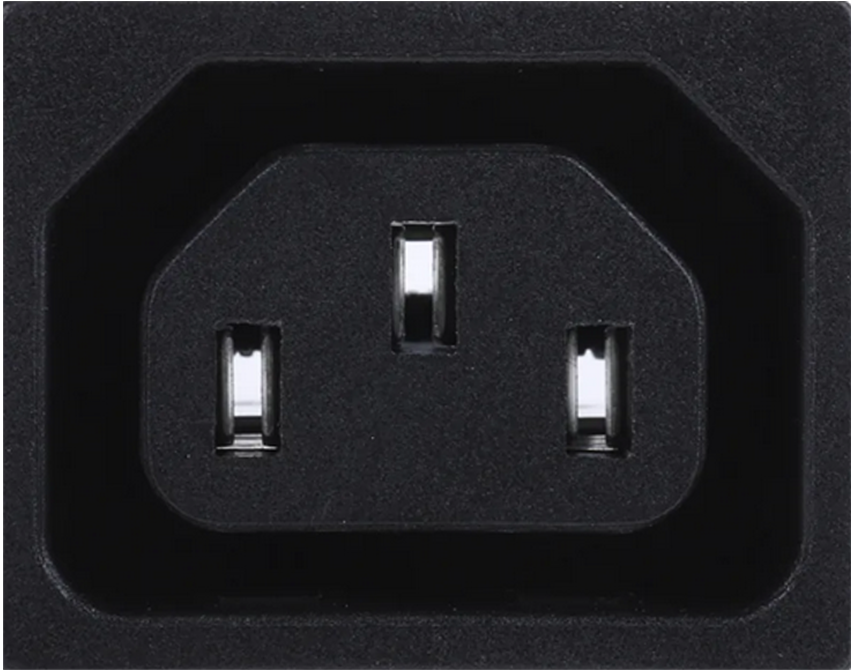

Der Wechselrichter ist mit einer IEC-320-Steckdose ausgestattet.
Wechselstromanschluss | Wechselspannung | Bild |
|---|---|---|
IEC-320 (Stecker enthalten) | 230 V |  |

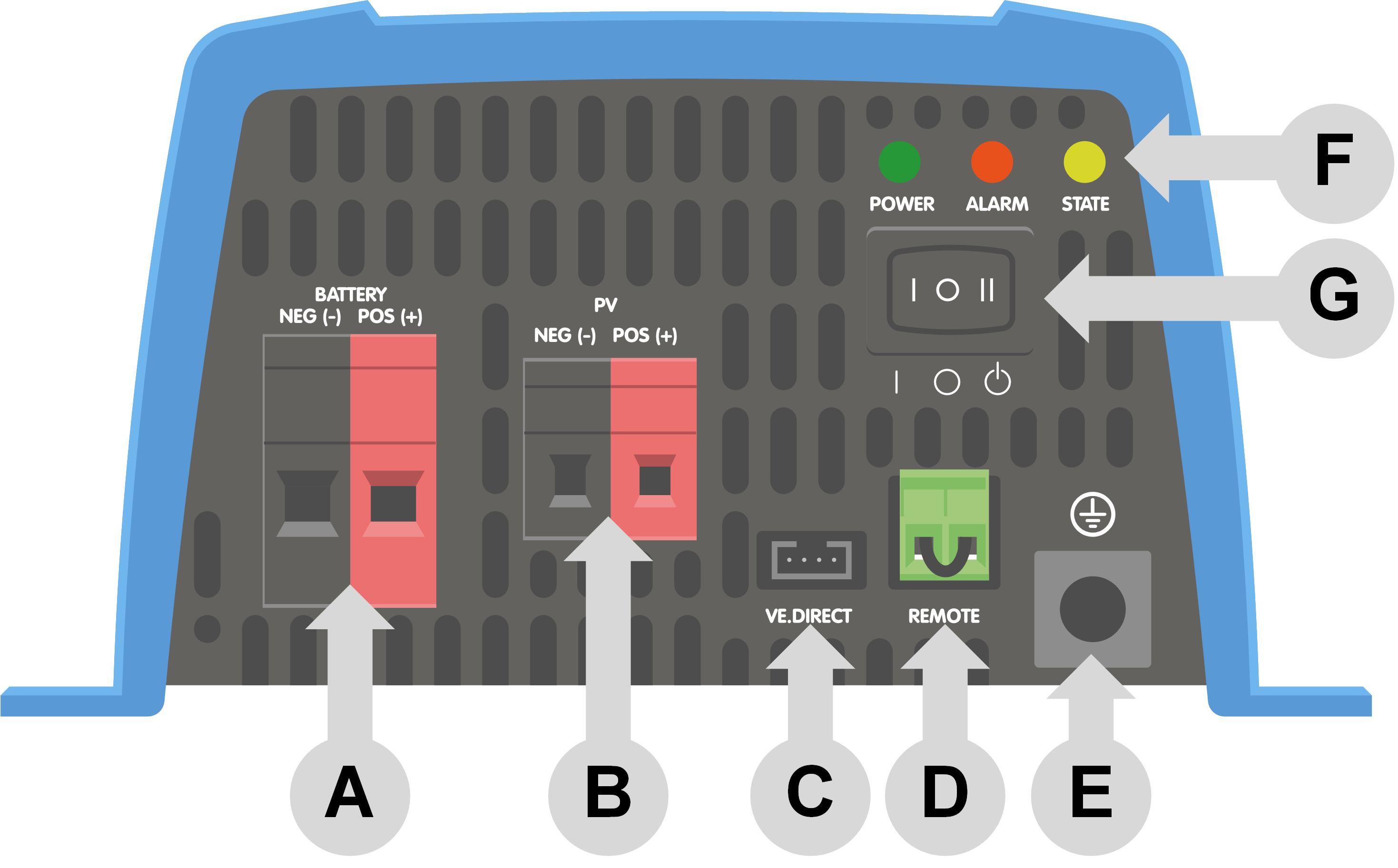

7.2. Übersicht der Anschlüsse
# | Beschreibung |
|---|---|
A | Batterieanschlüsse |
B | PV-Anschlüsse |
C | VE.Direct-Verbindung |
D | Anschluss zum ferngesteuerten Ein-/Ausschalten |
E | Anschluss Gehäuse an Erdung |
F | LEDs: |
G | ON/OFF/CHARGER-Schalter |
7.3. Installationshinweise zum Anschluss des Nullleiters an die Erdung
Verbindung des neutralen Ausgangs des Wechselrichters vom Gehäuse / von der Erdung:
Der Wechselstromausgang ist vom Gleichstromeingang und dem Gehäuse isoliert . Die örtlichen Bestimmungen verlangen möglicherweise einen "echten Nulleiter". In diesem Fall muss einer der Wechselstromausgangsdrähte mit dem Gehäuse verbunden werden, und das Gehäuse muss mit einer zuverlässigen Erdung verbunden werden. Im Inneren des Wechselrichters ist eine Verbindung zwischen dem Nullleiter und dem Gehäuse vorgesehen; die Vorgehensweise wird im Folgenden erläutert.
Bitte stellen Sie sicher, dass Sie die Batterie abklemmen, wenn Sie den Nullleiter an die Schutzerdung (PE) anschließen.
Nach Entfernen der Kunststoffabdeckung ist ein interner PE-Draht zugänglich, der zur Verbindung des Nullleiters mit dem Gehäuse dient. Sie benötigen einen T10-Drehmomentschraubendreher, um die vier Schrauben der Kunststoffabdeckung zu lösen.
In den Bildern unten sind die beiden möglichen Verkabelungen des PE-Kabels dargestellt:
Potenzialfreier Neutralleiter
Position des PE-Kabels (durch den Pfeil gekennzeichnet):
Neutralleiter mit Schutzerdung verbunden
Position des PE-Kabels (durch den Pfeil gekennzeichnet):

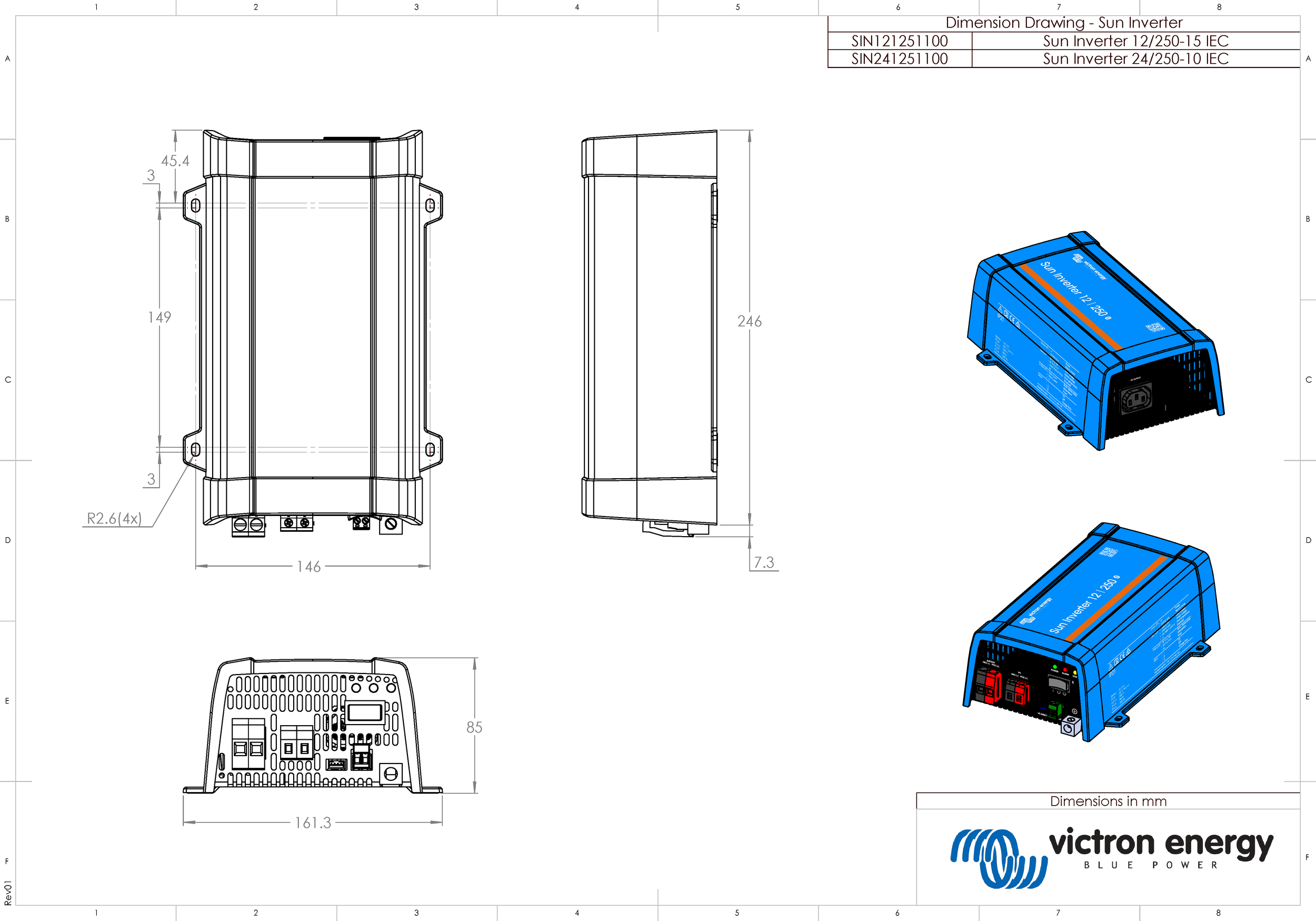

7.4. Maße
