Manuale - BMV-700H

Per accedere e modificare i parametri di impostazione, utilizzare i pulsanti dell'unità di testa come segue:

Per accedere e modificare i parametri di impostazione, procedere come segue:

Per informazioni su come collegarsi al monitor della batteria tramite l’app VictronConnect, consultare il capitolo La app VictronConnect .

Nel menù impostazioni si trovano 3 simboli:

Salva impostazioni su file: Si salveranno le informazioni per riferimento o per usi futuri.

Carica impostazioni da file: Si caricheranno le informazioni precedentemente salvate.

Condividi file impostazione: Consente di condividere i file delle impostazioni tramite e-mail, messaggio, airdrop e così via. Le opzioni di condivisione disponibili dipendono la piattaforma utilizzata.

Per ulteriori informazioni su queste caratteristiche, vedere il manuale VictronConnect.

Questo parametro si usa per comunicare al monitor della batteria le dimensioni della batteria stessa. Questa impostazione dovrebbe essere stata configurata durante l’installazione iniziale.

L’impostazione corrisponde alla capacità della batteria in amperora (Ah).

Per ulteriori informazioni riguardo alla capacità della batteria e al relativo coefficiente di Peukert, vedere il capitolo Capacità della batteria e coefficiente Peukert.

La tensione della batteria deve essere superiore a questo livello di tensione per considerare completamente carica la batteria. Non appena il monitor della batteria rileva che la tensione della batteria ha raggiunto il parametro “tensione caricata” e che la corrente è caduta al di sotto del parametro “corrente di coda” per un certo periodo di tempo, imposta lo stato di carica sul 100 %.

Il parametro “Tensione caricata” deve essere impostato su 0,2 V o 0,3 V al di sotto della tensione di mantenimento del caricabatterie.

Il parametro “Soglia di scarica” si usa per calcolare il “tempo rimanente”. Il monitor della batteria calcola il tempo necessario per raggiungere la “soglia di scarica” impostata. Si utilizza anche per impostare gli allarmi predefiniti dello stato di carica.

Per le batterie al piombo-acido, impostare questo valore sul 50 % e per le batterie al litio impostarlo su un valore inferiore.

Si noti che questa impostazione appare solo quando si accede al monitor della batteria tramite l'app VictronConnect. Se si accede al monitor della batteria tramite l'unità di testa, vedere invece l'impostazione Relè basso Stato di carica (SoC).

La batteria si considera completamente carica quando la corrente di carica cade al di sotto del parametro “Corrente di coda”. Il parametro “Corrente di coda” si esprime come una percentuale della capacità della batteria.

Tenere presente che alcuni caricabatterie smettono di caricare quando la corrente cade al di sotto della soglia impostata. In questi casi, la corrente di coda deve essere impostata al di sopra di questa soglia.

Non appena il monitor della batteria rileva che la tensione della batteria ha raggiunto il parametro “Tensione caricata” impostato e che la corrente è caduta al di sotto di questo parametro “Corrente di coda” per un certo periodo di tempo, imposta lo stato di carica sul 100 %.

È il tempo che devono rispettare il parametro “Tensione caricata” e il parametro “Corrente di coda” affinché si consideri completamente carica la batteria.

Impostare il parametro coefficiente di Peukert in base alle specifiche della batteria riportate nelle schede tecniche. Se non si conosce il coefficiente di Peukert, impostarlo a 1,25 per le batterie piombo-acido e a 1,05 per quelle al litio. Un valore pari a 1,00 disattiva la compensazione di Peukert. È possibile calcolare il valore di Peukert per le batterie al piombo-acido. Per ulteriori informazioni sul calcolo di Peukert, il coefficiente di Peukert e la sua relazione con la capacità della batteria, vedere il capitolo Capacità della batteria e coefficiente Peukert.

Il “Fattore di efficienza di carica” compensa le perdite di capacità (Ah) durante la carica. Un’impostazione del 100 % significa che non ci sono perdite.

Un’efficienza di carica del 95 %, implica che, per ottenere 9,5 Ah di immagazzinaggio reale nella batteria, si devono trasferire alla stessa 10 Ah. L'efficienza di carica di una batteria dipende dal tipo, dall'età e dall'utilizzo della batteria. Il monitor della batteria prende in considerazione questo fenomeno per il fattore di efficienza di carica.

L’efficienza di carica di un batteria piombo-acido è di circa 100 %, finché non si generano gas. La generazione di gas significa che parte della corrente di carica non si trasforma in energia chimica, la quale è immagazzinata nelle piastre della batteria, ma viene usata per decomporre l’acqua in gas di ossigeno e idrogeno (altamente esplosivi!). L’energia immagazzinata nelle piastre si può recuperare durante la scarica successiva, mentre l’energia utilizzata per decomporre l’acqua si perde. La generazione di gas si può facilmente verificare nelle batterie a elettrolita liquido. Tenere presente che la fase terminale della carica “solo ossigeno” delle batterie sigillate (VRLA) gel e AGM può provocare anche una ridotta capacità di carica.

Quando la corrente misurata cade al di sotto del parametro “Soglia di corrente”, sarà considerata come zero. La “Soglia di corrente” si utilizza per annullare correnti molto deboli che possono falsare la lettura dello stato di carica a lungo termine in ambienti rumorosi. Ad esempio, se la corrente reale a lungo termine è pari a 0,0 A e, a causa di disturbi o piccole discrepanze, il monitor della batteria indica 0,05 A, a lungo termine il monitor della batteria può indicare, erroneamente, che la batteria è vuota o deve essere ricaricata. Quando la soglia di corrente di questo esempio è impostata su 0,1 A, il monitor della batteria calcola che sia 0,0 A, eliminando così gli errori.

Il valore 0,0 A disabilita questa funzione.

Il tempo medio rimanente indica l’intervallo di tempo (in minuti) nel quale funziona il filtro medio dinamico. Un valore 0 disattiva il filtro e fornisce una lettura istantanea (in tempo reale). Tuttavia, il valore del “Tempo rimanente” visualizzato può avere delle notevoli variazioni. Selezionando il valore più elevato, 12 minuti, ci si assicura che solo le fluttuazioni di carico a lungo termine siano incluse nel calcolo del “Tempo rimanente”.

Questa impostazione determina il comportamento del valore dello stato di carica (SoC) dopo un ripristino del monitor della batteria. Il ripristino avviene quando il monitor della batteria viene spento e successivamente riacceso. Ciò si verifica durante l'installazione o la disconnessione iniziale, ad esempio in un'imbarcazione quando il sistema CC viene scollegato tramite l'interruttore CC principale.

Grazie a questa funzione si può configurare manualmente il valore dello stato di carica. Questa impostazione si attiva solo dopo che il monitor della batteria sia stato sincronizzato almeno una volta, automaticamente o manualmente.

Questa impostazione è disponibile solo quando si accede al monitor della batteria tramite l'app VictronConnect.

Impostazione 10

Questa opzione può essere utilizzata per sincronizzare manualmente il monitor della batteria.

Quando si passa a questa impostazione nell'unità di testa, premere il pulsante SELECT per sincronizzare il monitor della batteria al 100 %.

Nell'app VictronConnect premere il pulsante “Sincronizza” per sincronizzare il monitor della batteria al 100 %.

Per ulteriori informazioni su questa impostazione, vedere il paragrafo Sincronizzazione manuale.

Impostazione 09

Se il monitor batteria rileva una corrente diversa da zero quando non c'è carico e la batteria non si sta caricando, questa opzione può essere utilizzata per calibrare la lettura dello zero.

La calibrazione della corrente zero non è (quasi) mai necessaria. Eseguirla solamente se il monitor della batteria mostra una corrente quando si è assolutamente certi che non ci sia alcun flusso di corrente. L’unico modo per essere sicuri è quello di scollegare fisicamente tutti i cavi e i fili connessi al LOAD. A tale fine, svitare il bullone dello shunt e scollegare tutti i cavi e i fili presenti su quel lato dello stesso. L’alternativa, che consiste nello spegnere i carichi o i caricabatterie, NON è abbastanza precisa, giacché non elimina le piccole correnti di standby.

Assicurarsi che non vi sia corrente in entrata o in uscita dalla batteria (scollegare il cavo tra il carico e lo shunt), quindi premere SELECT nel menù dell'unità di testa o premere CALIBRATE nell'app VictronConnect.

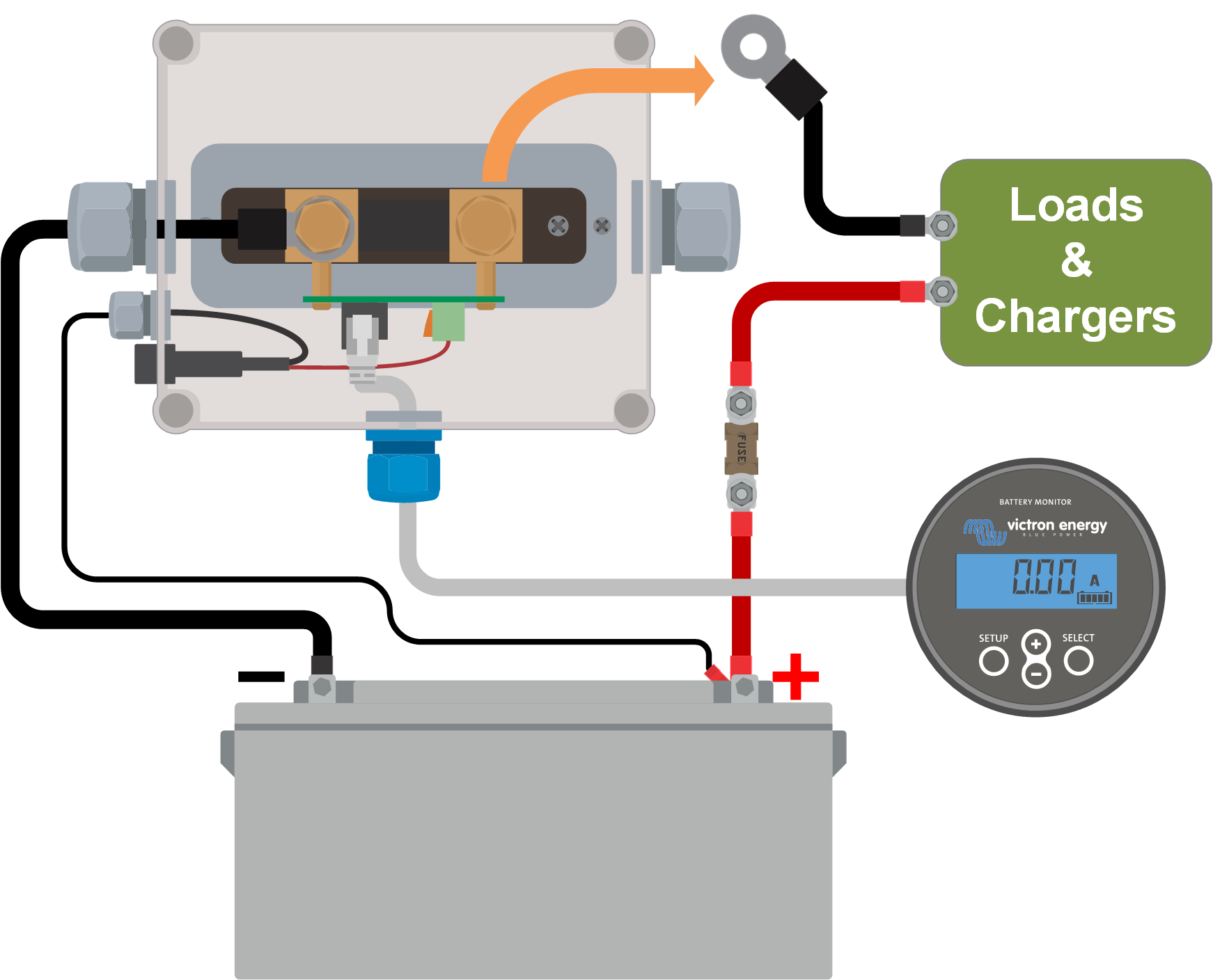

Esecuzione di una calibrazione della corrente zero.

Questa impostazione prevede le seguenti modalità del relè:

Questa funzione consente di selezionare un relè normalmente diseccitato (contatto aperto) o normalmente eccitato (contatto chiuso).

Quando è invertita, le condizioni di apertura e chiusura descritte in tutte le impostazioni dei relè sono invertite (ad eccezione di Stato relè).

Si noti che l'impostazione “normalmente eccitato” aumenta leggermente il consumo di energia del monitor della batteria.

Questo parametro è di sola lettura e indica se il relè è aperto o chiuso (diseccitato o eccitato).

Imposta il tempo minimo durante il quale la condizione di “chiuso” rimane presente dopo che il relè è stato eccitato.

Si noti che questo valore diventa “aperto” e diseccitato se la funzione del relè è stata invertita (impostazioneInvertire relè ).

Un esempio di applicazione è l'impostazione di un tempo minimo di funzionamento del generatore quando il relè è impostato in modalità “caricabatterie” (impostazioneModalità relè ).

Imposta il tempo durante il quale la condizione “diseccita relè” deve essere presente prima che il relè si apra.

Un esempio di applicazione è quello di mantenere un generatore in funzione per un certo periodo di tempo per caricare meglio la batteria quando il relè è impostato sulla modalità “caricabatterie” (impostazioneModalità relè ).

Quando la percentuale dello stato di carica scende al di sotto del valore “relè impostato", il relè si chiude.

Quando la percentuale dello stato di carica supera il valore “relè azzerato", il relè si apre (dopo un ritardo che dipende dalle impostazioni di Tempo minimo di chiusura del relè e/o Ritardo relè spento ).

Il valore “relè azzerato” deve essere maggiore del valore “relè impostato".

Il relè si chiude quando la tensione della batteria scende al di sotto del valore “relè impostato” per più di 10 secondi.

Il relè si apre quando la tensione della batteria supera il valore “relè azzerato” (dopo un ritardo che dipende dalle impostazioni di Tempo minimo di chiusura del relè e/o Ritardo relè spento ).

Il valore “relè azzerato” deve essere maggiore del valore “relè impostato".

Il relè si chiude quando la tensione della batteria supera il valore “relè impostato” per più di 10 secondi.

Il relè si apre quando la tensione della batteria scende al di sotto del valore “relè azzerato” (dopo un ritardo che dipende dalle impostazioni di Tempo minimo di chiusura del relè e/o Ritardo relè spento ).

Il valore “relè azzerato” deve essere maggiore del valore “relè impostato”.

Se attivato (impostato su ON), il cicalino emette un segnale acustico non appena si verifica una condizione di allarme. Premendo un pulsante qualsiasi, il cicalino smette di suonare.

Se disattivato (impostato su OFF), il cicalino non suona in caso di allarme.

Se è attivo, l’allarme si attiva quando lo stato di carica (SoC) scende di sotto del valore impostato per più di 10 secondi. L’allarme si disattiva quando lo stato di carica supera il valore di azzeramento.

Se è attivo, l’allarme si attiva quando la tensione della batteria cade al di sotto del valore impostato per più di 10 secondi. L’allarme si disattiva quando la tensione della batteria supera il valore di azzeramento.

Se è attivo, l’allarme si attiva quando la tensione batteria supera il valore impostato per più di 10 secondi. L’allarme si disattiva quando la tensione batteria cade al di sotto del valore di azzeramento.

Intensità della retroilluminazione Questa impostazione varia da 0 (sempre spenta) a 9 (intensità massima).

Se impostata, la retroilluminazione non si spegne dopo 60 secondi di inattività.

Velocità di scorrimento del display. Questa impostazione varia da 1 (molto lento) a 5 (molto veloce).

Deve essere impostata su ON per visualizzare la tensione della batteria principale nel menù di monitoraggio.

Deve essere impostata su ON per visualizzare la corrente nel menù di monitoraggio.

Deve essere impostata su ON per visualizzare la misurazione della potenza nel menù di monitoraggio.

Deve essere impostata su ON per visualizzare gli Ah consumati nel menù di monitoraggio.

Deve essere impostata su ON per visualizzare lo stato di carica della batteria nel menù di monitoraggio.

Deve essere impostata su ON per visualizzare lo stato di carica nel menù di monitoraggio.

Impostazione 61

È un'impostazione di sola lettura. Versione del firmware visualizza la versione del firmware del monitor della batteria.

La versione del software visualizzata sull'unità di testa corrisponde alla versione del firmware visualizzata nelle impostazioni del prodotto dell'app VictronConnect. Inoltre, l'app VictronConnect consente anche di aggiornare il firmware. Per ulteriori informazioni vedere l’impostazione Firmware.

Impostazione 62

Questa impostazione dell'unità di testa ripristina tutte le impostazioni di fabbrica.

Le impostazioni predefinite si possono anche ripristinare tramite l'app VictronConnect. Per sapere on come fare, vedere il capitolo Reimposta ai valori predefiniti.

Per ripristinare le impostazioni predefinite, procedere come segue:

Tenere presente che il ripristino delle impostazioni predefinite non azzera le impostazioni della cronologia. Per azzerare la cronologia, consultare l'impostazione Azzera cronologia.

In modalità di funzionamento normale, le impostazioni di fabbrica possono essere ripristinate anche premendo contemporaneamente SETUP e SELECT per 3 secondi sull'unità di testa. Ciò è possibile solo se l'impostazione Configurazione del blocco è disattivata.

Impostazione 63

Questa impostazione ripristina tutte le impostazioni alle impostazioni di fabbrica. Per azzerare la cronologia, procedere come segue:

La cronologia può essere azzerata anche tramite l'app VictronConnect; per ulteriori informazioni su come farlo, consultare il capitolo Ripristino cronologia .

Se attivato, tutte le impostazioni (eccetto questa) sono bloccate (sola lettura) e non possono essere modificate tramite l'unità di testa. Tenere presente che possono essere modificate tramite l'app VictronConnect.

Se si usa uno shunt diverso da quello fornito con il monitor batteria, utilizzare questa impostazione per impostare la corrente nominale dello shunt.

Se si usa uno shunt diverso da quello fornito con il monitor batteria, utilizzare questa impostazione per modificare la tensione nominale dello shunt.

Tenere presente che se si accede alle impostazioni del monitor della batteria tramite l'unità di testa, questa impostazione farà parte delle impostazioni varie, mentre se si accede tramite VictronConnect farà parte delle impostazioni della batteria.

Per avere informazioni complete riguardo a questa impostazione, vedere il capitolo SoC della batteria in ripristino.

Questa impostazione si trova al fondo della sezione cronologia.

Questa impostazione può essere effettuata anche tramite l'unità di testa. Per ulteriori informazioni vedere il capitolo Azzera cronologia.

Si noti che il codice PIN è applicabile solo quando si collega il monitor della batteria tramite Bluetooth.

Questa impostazione si può trovare nelle impostazioni della stessa app VictronConnect. Uscire dal monitor della batteria cliccando sulla freccia ←. Si tornerà così all’elenco dispositivi della app VictronConnect. Ora cliccare sul simbolo del menù, sito vicino all’elenco dei monitor della batteria.

Si aprirà una nuova finestra, la quale consente di ripristinare il codice PIN per difetto: 000000. Per poter ripristinare il codice PIN, sarà necessario inserire il codice unico PUK del monitor della batteria. Il codice PUK è stampato sull’adesivo delle informazioni prodotto, apposto sul monitor della batteria.

Il numero di serie si trova nella sezione informazioni prodotto del monitor della batteria della app VictronConnect o sull’adesivo delle informazioni del monitor apposto nella parte posteriore dell’unità di testa del .

Nella schermata di informazioni del monitor della batteria si può cambiare il nome dello stesso. Per difetto è stato definito con il suo nome prodotto. Ma potrebbe essere necessario un nome più funzionale, soprattutto se si utilizzano vari monitor della batteria molto vicini fra loro, altrimenti potrebbe essere difficile identificare con quale monitor batteria si sta comunicando. Per esempio, si possono aggiungere dei suffissi identificativi al loro nome, come: Monitor della batteria A, Monitor della batteria B e così via.

Il monitor della batteria funziona con un firmware.

Di tanto in tanto sarà disponibile una nuova versione del firmware. I nuovi firmware si rilasciano per aggiungere funzionalità o per risolvere un bug. La panoramica del prodotto nella app VictronConnect mostra le versioni del firmware sia del monitor della batteria che . Indica anche se è l’ultima versione di tale firmware e appare un pulsante per aggiornarlo.

Alla prima installazione è sempre consigliabile aggiornare il firmware alla versione più recente (se disponibile). Quando ci si collega al monitor della batteria con una versione aggiornata della app VictronConnect, quest’ultima verificherà il firmware e, se trova una versione più recente, chiederà se si desidera aggiornarlo. La app VictronConnect contiene i file del firmware in uso, pertanto non è necessaria una connessione Internet per aggiornare alla versione più recente, sempre che si stia utilizzando la versione più aggiornata di VictronConnect.

L’aggiornamento del firmware non è obbligatorio. Se si sceglie di non aggiornarlo, si potrà solamente leggere il monitor della batteria, ma non si potranno cambiare le impostazioni. Le impostazioni si possono cambiare solo se il monitor della batteria utilizza il firmware più recente.

Per ulteriori informazioni sugli aggiornamenti del firmware, consultare anche il capitolo Aggiornamento del firmwarenel manuale dell'app VictronConnect.

Questa impostazione è disponibile anche tramite l'impostazione Versione software dell’unità di testa. Tuttavia, tenere presente che si tratta di un'impostazione di sola lettura. Il firmware non può essere aggiornato tramite l'unità di testa.

Per ripristinare tutte le impostazioni come predefinite, selezionare “Reimposta ai valori predefiniti”. Tenere presente che questa azione ripristina tutte le impostazioni ai valori predefiniti, ma non la cronologia.

Questa impostazione è disponibile anche tramite l'unità di testa. Per ulteriori informazioni, vedere il capitolo Ripristina impostazioni di fabbrica.
