3. Installazione
3.1. Cosa contiene la confezione?
BMV-700H unità di testa con manicotto di raccordo. |
| |
Shunt 500 A nella carcassa. |
| |
Cavo UTP RJ12 da 10 m (33 piedi). |
| |
Piastra frontale quadrata con una flangia di raccordo. |
| |
Busta con 4 piccole viti. |
| |
Adesivo con numero di serie dei ricambi. |
|
3.2. Montaggio della carcassa dello shunt
La carcassa dello shunt è dotata di quattro fori da 3,5 mm per il montaggio, siti sulla sua base. I fori si possono usare per avvitare o imbullonare la carcassa su una superficie dura (le viti non sono in dotazione).
Per sapere dove si trovano esattamente i fori di montaggio, vedere i disegni quotati nell’appendice di questo manuale.
Vista superiore della carcassa dello shunt con indicazione dei fori di montaggio.
3.3. Montaggio dell’unità di testa
L’unità di testa può essere montata in vari modi:
A pannello: l’unità di testa è fissata sul retro di un pannello.
A pannello: l’unità di testa è fissata sul davanti di un pannello.
A muro: mediante una carcassa per montaggio a muro opzionale.
Metodo di montaggio A.
Metodo di montaggio B.
Metodo di montaggio C.
Nota
Per avere le istruzioni di montaggio complete, vedere i manuali di installazione a parete nelle pagine prodotto della Carcassa per montaggio a muro del BMV e del MPPT Control oppure della Carcassa per montaggio a muro del BMV e del Color Control GX.

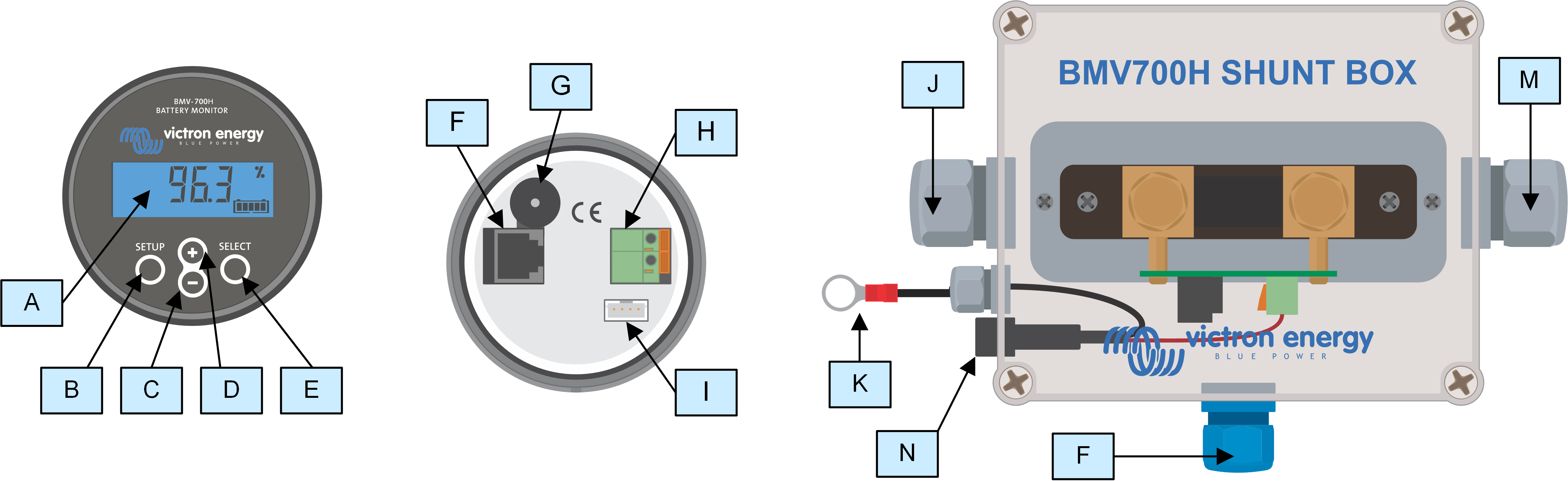

3.4. Panoramica dei collegamenti
# | Nome | Tipo di terminale |
|---|---|---|
A | Display | - |
B | Pulsante di configurazione | - |
C | Pulsante verso il basso | - |
D | Pulsante verso l’alto | - |
E | Pulsante di selezione | - |
F | Connettore RJ12 | Morsetto RJ2 |
G | Cicalino | - |
H | Connettore del relè programmabile | Connettore a pressione |
I | Connettore VE.Direct | Morsetto VE.Direct |
J | Collegamento negativo di batteria | Bullone M10 |
K | Collegamento positivo di batteria | Connettore a pressione |
M | Collegamento negativo del carico | Bullone M10 |
N | Portafusibile con fusibile | - |
3.5. Connessioni elettriche di base
Procedura di connessione:
Rimuovere il fusibile.
Collegare il morsetto negativo della batteria al bullone M10 sul lato “BATTERY” dello shunt. Serrare il bullone dello shunt con una coppia massima di 21 Nm.
Tenere presente che non devono essere presenti altre connessioni su questo lato dello shunt o nel morsetto negativo della batteria. Qualsiasi carico o caricabatterie collegato qui sarà escluso dal calcolo dello stato di carica della batteria.
Collegare il polo negativo dell’impianto elettrico al bullone M10 sul lato “LOAD” dello shunt. Serrare il bullone dello shunt con una coppia massima di 21 Nm. Assicurarsi che il polo negativo di tutti i carichi CC, inverter, caricabatterie, caricabatterie solari e di altre sorgenti di carica sia connesso “dopo” lo shunt.
Collegare il terminale ad occhiolo M10 del cavo rosso con fusibile al morsetto positivo della batteria.
Collegare lo shunt all’unità di testa tramite il cavo RJ12. Inserire un’estremità del cavo RJ12 nel morsetto RJ12 dello shunt e l’altra estremità nel morsetto RJ12 sul retro dell’unità di testa.
Sostituire il fusibile.
Ora il monitor della batteria è alimentato. Il display è attivo
Per essere perfettamente funzionante, il monitor della batteria deve essere configurato; vedere il capitolo Configurazione .
 |
Installazione di base del monitor della batteria.
3.6. Relè programmabile
Il monitor della batteria è dotato di un relè programmabile. Tale relè può essere utilizzato come relè di allarme, per avviare un generatore o per altre applicazioni. Per ulteriori informazioni sulle varie modalità del relè e su come configurarlo, consultare il capitolo Impostazioni del relè.
Un esempio di utilizzo del relè consiste nell'avvio un generatore quando lo stato di carica delle batterie si abbassa troppo e nell'arresto del generatore quando le batterie sono state ricaricate.
Per difetto, il relè è impostato per attivarsi quando lo stato di carica della batteria scende al di sotto del 50 % e per disattivarsi quando lo stato di carica della batteria risale al 90 %. Tuttavia, il relè può essere configurato per attivarsi anche in base ad altre condizioni, come la tensione della batteria.
Il relè possiede 2 contatti: COM (comune) e NO (normalmente aperto), che si trovano sul retro dell'unità di testa.
Quando il contatto del relè è aperto, la bobina è diseccitata; non c'è contatto tra COM e NO. Quando il relè è eccitato, si chiude e si crea un contatto tra COM e NO. La funzione del relè può essere invertita: da diseccitato diventa eccitato e viceversa. Vedere l'impostazione Invertire relè.
Schema di cablaggio interno del monitor della batteria con il relè in stato di diseccitazione collegato a un circuito esterno di allarme o di avvio del generatore.
3.7. Uso di shunts alternativi
Il monitor della batteria viene fornito con uno shunt da 500 A, 50 mV. Tale shunt è indicato per la maggior parte delle applicazioni. Tuttavia, se si prevedono correnti di sistema superiori a 500 A, sarà necessario uno shunt più grande.
Il monitor della batteria può essere configurato per funzionare con un'ampia gamma di shunt. Si possono utilizzare shunt fino a 9999 A e fino a 75 mV. Per una selezione di shunt più grandi, ad esempio da 1000 A, 2000 A o 6000 A, consultare la pagina prodotto dello shunt.
Se si utilizza uno shunt diverso da quello fornito con il monitor della batteria, procedere come segue:
Svitare il circuito stampato dallo shunt.
Montare il circuito stampato sul nuovo shunt e assicurarsi che si stabilisca un buon contatto elettrico tra il circuito stampato e lo shunt.
Collegare il nuovo shunt all'impianto elettrico e all'unità di testa del monitor della batteria come illustrato nel capitolo Connessioni elettriche di base. Prestare particolare attenzione all'orientamento del circuito stampato dello shunt rispetto ai collegamenti della batteria e del carico.
Seguire la procedura guidata di configurazione; vedere il capitolo Procedura guidata di configurazione.
Dopo aver completato la procedura guidata di configurazione, impostare la corrente e la tensione corrette dello shunt in base alle impostazioni di Corrente dello shunt e Tensione dello shunt .
Se il monitor della batteria rileva una corrente diversa da zero anche quando non è presente alcun carico e la batteria non si sta caricando, calibrare la lettura della corrente zero mediante l’impostazione Calibrazione della corrente zero.
3.8. Collegamento del dispositivo GX
Se il sistema comprende un dispositivo GX, come un Cerbo GX, il monitor della batteria può essere collegato a tale dispositivo mediante un cavo VE.Direct o un’interfaccia VE.Direct a USB.
Dopo averlo collegato, il dispositivo GX si può usare per leggere tutti i parametri monitorati della batteria. Per ulteriori informazioni, vedere il capitolo Collegamento a un dispositivo GX e al portale VRM.
