3. Instalarea
3.1. Conținutul pachetului
BMV-700H Unitatea principală împreună cu manșonul de prindere. |
| |
șunt de 500 A în carcasă. |
| |
Cablu RJ12 UTP de 10 m (33 de picioare). |
| |
Panou frontal pătrat împreună cu o flanșă de fixare. |
| |
O punguță cu 4 șuruburi mici. |
| |
Autocolant suplimentar cu numărul de serie. |
|
3.2. Montarea carcasei șuntului
Carcasa șuntului are patru găuri de 3,5 mm pentru montare, acestea fiind situate la baza carcasei șuntului. Găurile pot fi folosite pentru a înșuruba sau pentru a fixa șuntul cu bolțuri pe o suprafață dură (șuruburile nu sunt incluse).
Consultați schița dimensională din anexa acestui manual pentru locația exactă a găurilor de montare.
Vedere de sus a carcasei șuntului indicând găurile de montare.
3.3. Montarea unității principale
Unitatea principală poate fi montată într-o varietate de moduri:
Montare pe panou, unitatea principală este fixată în partea din spate a unui panou.
Montare pe panou, unitatea principală este fixată în partea din față a unui panou.
Montare pe perete, utilizând o carcasă de montare pe perete opțională.
Metoda de montare A.
Metoda de montare B.
Metoda de montare C.
Notă
Pentru instrucțiunile complete de montare pe perete, consultați manualele de instalare pentru montare pe perete de pe paginile de produs Carcasă de montare pe perete pentru BMV sau MPPT Control sau Carcasă de montare pe perete pentru BMV și Color Control GX.
3.4. Vedere de ansamblu conexiuni

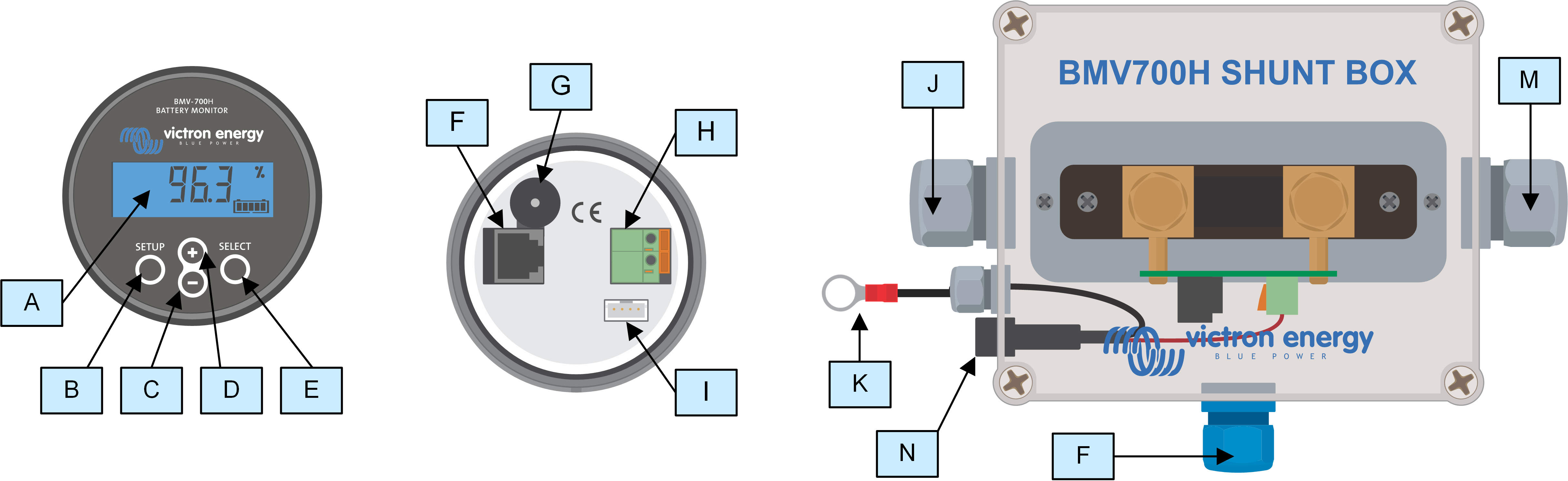

# | Nume | Tip bornă |
|---|---|---|
A | Afișaj | - |
B | Buton Configurare | - |
C | Buton Jos | - |
D | Buton Sus | - |
E | Buton Selectare | - |
F | Conector RJ12 | Terminal RJ2 |
G | Sonerie | - |
H | Conector releu programabil | Conector transmitere |
I | Conector VE.Direct | Terminal VE.Direct |
J | Conexiune negativă baterie | Bolț M10 |
K | Conexiune pozitivă baterie | Conector transmitere |
M | Conexiune conector negativ | Bolț M10 |
N | Suport de siguranță cu siguranță | - |
3.5. Legăturile electrice de bază
Procedura de conectare:
Scoateți siguranța.
Conectați borna negativă a bateriei la șurubul M10 din partea „BATTERY” a șuntului. Strângeți șurubul șuntului cu un cuplu maxim de 21 Nm.
Rețineți că în această parte a șuntului, respectiv la borna negativă a bateriei nu trebuie să existe alte racorduri. Orice consumatori sau încărcătoare conectate aici vor fi excluse din calcularea stării de încărcare a bateriei.
Conectați negativul rețelei electrice la șurubul M10 din partea „LOAD” a șuntului. Strângeți șurubul șuntului cu un cuplu maxim de 21 Nm. Asigurați-vă că negativul tuturor consumatorilor de CC, invertoarelor, încărcătoarelor de baterii, încărcătoarelor solare și al altor surse de încărcare se va conecta „după” șunt.
Conectați terminalul M10 cu ochi al cablului roșu prevăzut cu siguranță la borna pozitivă a bateriei.
Conectați șuntul la unitatea principală folosind cablul RJ12. Introduceți un capăt al cablului RJ12 în mufa RJ12 a șuntului și celălalt capăt în mufa RJ12 de pe spatele unității principale.
Înlocuiți siguranța.
Sistemul de monitorizare a bateriei este acum alimentat. Ecranul este activ.
Sistemul de monitorizare a bateriei trebuie configurat pentru a fi complet funcțional; în acest sens, consultați capitolul Configurarea.
 |
Instalarea sistemul de monitorizare a bateriei de bază.
3.6. Releu programabil
Sistemul de monitorizare a bateriei este echipat cu un releu programabil. Acest releu poate fi utilizat ca releu de alarmă, pentru a porni un generator sau pentru alte aplicații. Pentru mai multe informații despre releu, consultați capitolul Setări releu.
Un exemplu de utilizare a releului este pornirea unui generator când starea de încărcare a bateriei a scăzut prea mult, apoi oprirea generatorului când bateriile s-au reîncărcat.
În mod implicit, releul este setat să alimenteze când nivelul de încărcare al bateriei scade sub 50% și să oprească alimentarea când nivelul de încărcare al bateriei a crescut la 90 %. Cu toate acestea, releul poate fi configurat și să se declanșeze în alte condiții, cum ar fi tensiunea bateriei.
Releul are 2 contacte: COM (comun) și NO (deschis normal), poziționate pe spatele unității principale.
Când contactul releului este deschis, bobina nu este alimentată; între COM și NO nu există contact. Când releul este alimentat, releul se închide și există contact între COM și NO. Funcția releului poate fi inversată: oprirea alimentării devine furnizare cu alimentare și viceversa. Vedeți setarea Inversare releu.

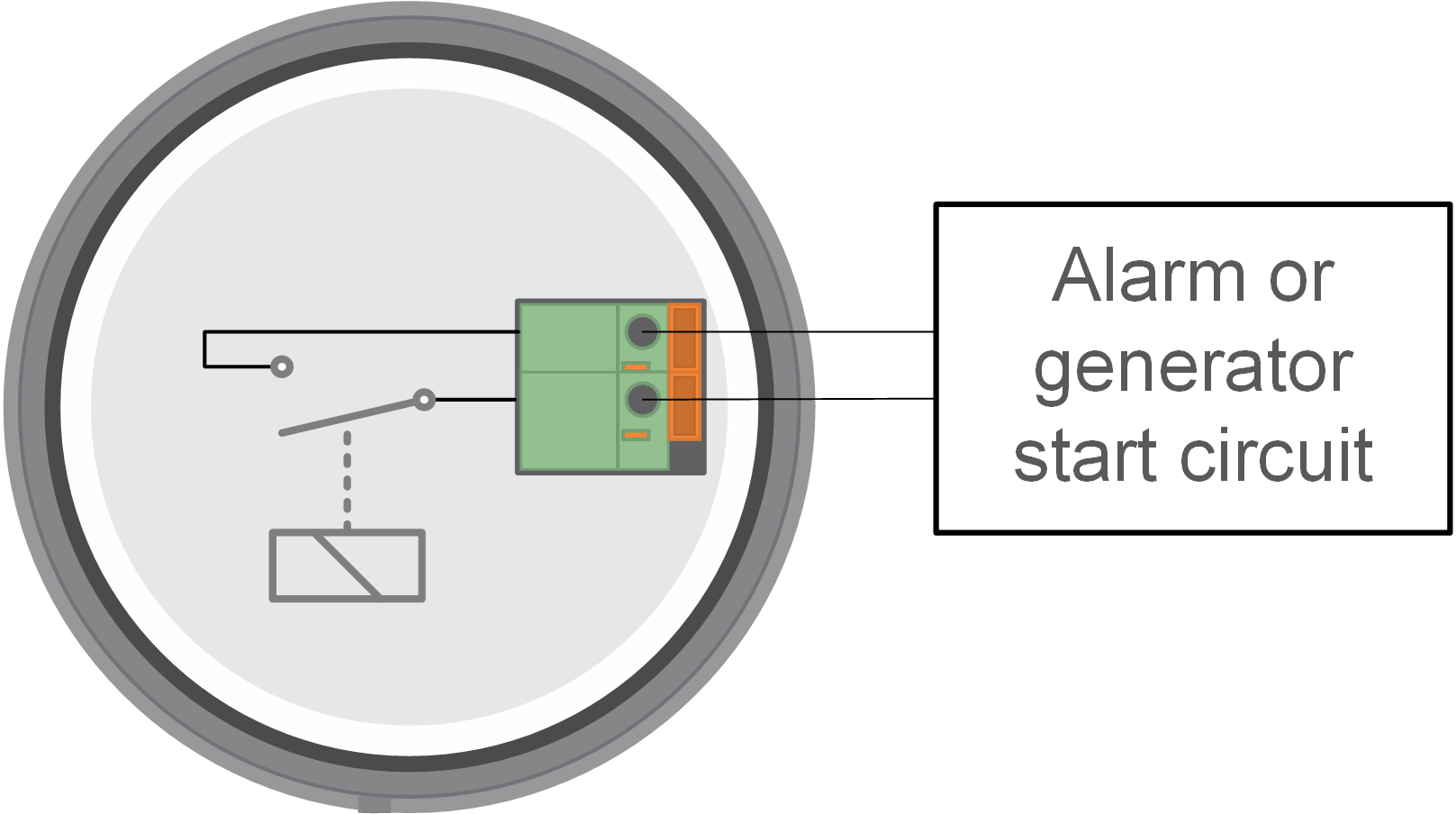

Diagrama de cablare internă a sistemului de monitorizare a bateriei cu releul într-o stare fără alimentare conectat la o alarmă externă sau la un circuit de pornire a unui generator.
3.7. Utilizarea șunturilor alternative
Sistemului de monitorizare a bateriei este furnizat cu un șunt de 500 A, 50 mV. Șuntul este adecvat pentru majoritatea aplicațiilor. Cu toate acestea, va fi necesar un șunt mai mare dacă se așteaptă curenți de sistem mai mari decât 500 A.
Sistemul de monitorizare a bateriei poate fi configurat să funcționeze cu o gamă largă de șunturi diferite. Pot fi utilizate șunturi de până la 9999 A și de până la 75 mV. Pentru o selecție de șunturi mai mari, cum ar fi 1000 A, 2000 A sau 6000 A, consultați Pagina de prezentare a șunturilor.
Când utilizați alt șunt decât cel furnizat cu sistemul de monitorizare a bateriei, procedați după cum urmează:
Deșurubați placa de circuite de pe șunt.
Montați placa de circuite pe noul șunt și asigurați-vă că există contact electric corespunzător între placa de circuite și șunt.
Conectați noul șunt la sistemul electric și la unitatea principală a sistemului de monitorizare a bateriei, astfel cum se indică în capitolul Legăturile electrice de bază. Aveți grijă în special la orientarea plăcii de circuit cu șunt cu privire la conexiunile bateriei și ale consumatorilor.
Urmați asistentul de configurare; consultați capitolul Asistent de configurare.
După finalizarea asistentului de configurare, setați curentul și tensiunea șuntului adecvate, în funcție de setările Curent șunt și Tensiune șunt.
Dacă sistemul de monitorizare a bateriei citește un curent diferit de zero chiar și atunci când nu există consumatori și bateria nu este încărcată, calibrați citirea nulă folosind setarea Calibrarea curentului nul.
3.8. Conectarea la dispozitivul GX
Dacă sistemul conține un dispozitiv GX, cum ar fi Cerbo GX, sistemul de monitorizare a bateriei poate fi conectat la dispozitivul GX folosind un cablu VE.Direct sau o interfață VE.Direct la USB.
Odată conectat, dispozitivul GX poate fi utilizat pentru citirea tuturor parametrilor monitorizați ai bateriei. Pentru mai multe informații, consultați capitolul Conectarea la un dispozitiv GX și la portalul VRM.
