3. Installazione
3.1. Cosa contiene la confezione?
BMV-702 unità di testa con manicotto di raccordo. |
| |
Shunt 500 A |
| |
Due cavi rossi con fusibile da 1 A e lunghi 1,5 m (59”). |  | |
Cavo UTP RJ12 da 10 m (33 piedi). |
| |
Piastra frontale quadrata con una flangia di raccordo. |
| |
Busta con 4 piccole viti. |
| |
Guida di installazione rapida. |
| |
Adesivo con numero di serie dei ricambi. |
|
3.2. Montaggio dello shunt
Lo shunt è omologato in classe IP21: ciò significa che non è impermeabile e deve essere montato in un luogo asciutto.
Lo shunt è dotato di due fori da 5,5 mm per il montaggio, siti sulla sua base. I fori si possono usare per avvitare o imbullonare lo shunt su una superficie dura (tenere presente che queste viti non sono in dotazione).
Per sapere dove si trovano esattamente i fori di montaggio, vedere i disegni quotati nell’appendice di questo manuale.
 |
Vista superiore dello shunt con indicazione dei fori di montaggio e vista laterale dello shunt con indicazione della modalità di montaggio.
3.3. Montaggio dell’unità di testa
L’unità di testa può essere montata in vari modi:
A pannello: l’unità di testa è fissata sul retro di un pannello.
A pannello: l’unità di testa è fissata sul davanti di un pannello.
A muro: mediante una carcassa per montaggio a muro opzionale.
Metodo di montaggio A.
Metodo di montaggio B.
Metodo di montaggio C.
Nota
Per avere le istruzioni di montaggio complete, vedere i manuali di installazione a parete nelle pagine prodotto della Carcassa per montaggio a muro del BMV e del MPPT Control oppure della Carcassa per montaggio a muro del BMV e del Color Control GX.

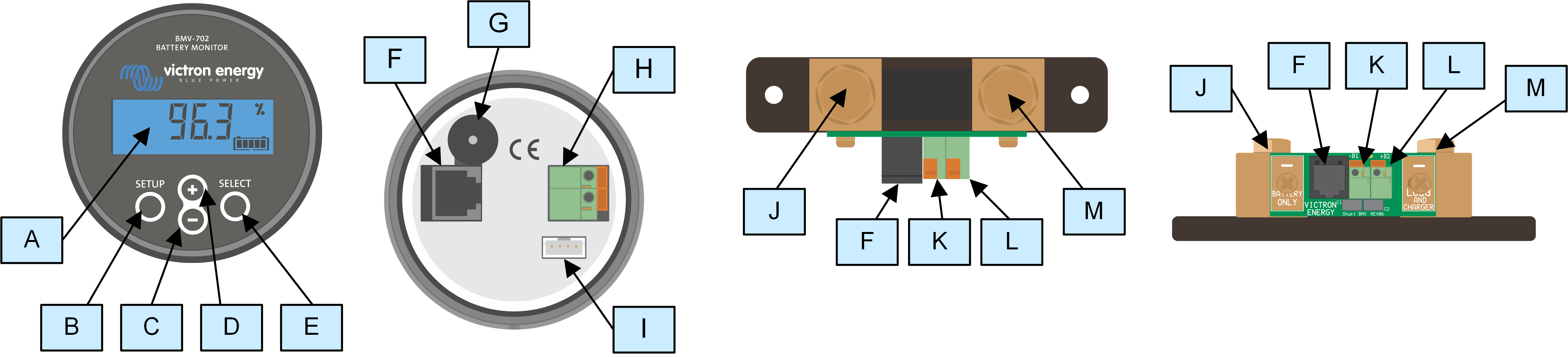

3.4. Panoramica dei collegamenti
# | Nome | Tipo di terminale |
|---|---|---|
A | Display | - |
B | Pulsante di configurazione | - |
C | Pulsante verso il basso | - |
D | Pulsante verso l’alto | - |
E | Pulsante di selezione | - |
F | Connettore RJ12 | Morsetto RJ2 |
G | Cicalino | - |
H | Connettore del relè programmabile | Connettore a pressione |
I | Connettore VE.Direct | Morsetto VE.Direct |
J | Collegamento negativo di batteria | Bullone M10 |
K | Collegamento positivo di batteria | Connettore a pressione |
L | Collegamento ausiliare | Connettore a pressione |
M | Collegamento negativo del carico | Bullone M10 |
3.5. Connessioni elettriche di base
Procedura di connessione:
Collegare il morsetto negativo della batteria al bullone M10 sul lato “BATTERY ONLY” dello shunt. Serrare il bullone dello shunt con una coppia massima di 21 Nm.
Tenere presente che non devono essere presenti altre connessioni su questo lato dello shunt o nel morsetto negativo della batteria. Qualsiasi carico o caricabatterie collegato qui sarà escluso dal calcolo dello stato di carica della batteria.
Collegare il polo negativo dell’impianto elettrico al bullone M10 sul lato “LOAD AND CHARGER” dello shunt. Serrare il bullone dello shunt con una coppia massima di 21 Nm. Assicurarsi che il polo negativo di tutti i carichi CC, inverter, caricabatterie, caricabatterie solari e di altre sorgenti di carica sia connesso “dopo” lo shunt.
Collegare il pin a ghiera del cavo rosso con fusibile allo shunt, inserendo il pin nel morsetto “+B1”.
Collegare il terminale ad occhiolo M10 del cavo rosso con fusibile al morsetto positivo della batteria.
Collegare lo shunt all’unità di testa tramite il cavo RJ12. Inserire un’estremità del cavo RJ12 nel morsetto RJ12 dello shunt e l’altra estremità nel morsetto RJ12 sul retro dell’unità di testa.
Ora il monitor della batteria è alimentato. Il display è attivo
Per essere perfettamente funzionante, il monitor della batteria deve essere configurato; vedere il capitolo Configurazione .
Se si dovesse usare il monitor della batteria per monitorare una seconda batteria, il punto medio del banco batterie o la temperatura della batteria, leggere uno dei 3 paragrafi successivi per sapere come fare e poi passare al capitolo Configurazione.
 |
Installazione di base del monitor della batteria.
3.6. Connessioni elettriche ausiliari
Oltre al controllo complessivo del banco batterie principale, è possibile monitorare anche un secondo parametro, che può essere uno dei seguenti:
La tensione di una seconda batteria, come una batteria di avviamento.
La deviazione del punto medio del banco batterie.
La temperatura della batteria.
Questo capitolo descrive la procedura per cablare il morsetto +B2 per monitorare le tre opzioni precedenti.
3.6.1. Connessione ausiliare per monitorare la tensione di una seconda batteria
Per monitorare la tensione di una seconda batteria, come una batteria di avviamento o una batteria ausiliare.
Procedura di connessione:
Verificare che il polo negativo della seconda batteria sia collegato al lato LOAD AND CHARGER dello shunt.
Collegare il pin a ghiera del secondo cavo rosso con fusibile allo shunt, inserendo il pin nel morsetto +B2.
Collegare la linguetta M10 del secondo cavo rosso con fusibile al morsetto positivo della seconda batteria.
 |
Monitor della batteria con monitoraggio ausiliare della seconda batteria.
3.6.2. Connessione ausiliare per monitorare il punto medio di un banco batterie
Per utilizzarlo con di un banco batterie formato da varie batterie cablate in serie o in serie/parallelo per creare un banco batterie da 24 V o 48 V.
Procedura di connessione:
Collegare il pin a ghiera del secondo cavo rosso con fusibile allo shunt, inserendo il pin nel morsetto +B2.
Collegare il capocorda M10 del secondo cavo rosso con fusibile al morsetto positivo del punto medio.
Per ulteriori informazioni sul monitoraggio del punto medio e per ulteriori schemi sul cablaggio del punto medio del banco batterie, consultare il capitolo Monitoraggio della tensione del punto medio .
 |
Monitor della batteria con monitoraggio ausiliare del punto medio.
3.6.3. Connessione ausiliare per monitorare la temperatura
Per monitorare la temperatura di una batteria mediante il Sensore di temperatura per BMV-712 Smart e per BMV-702 (non in dotazione). Tale sensore deve essere acquistato a parte. Tenere presente che questo sensore di temperatura è diverso da quelli in dotazione con gli inverter/caricabatterie ed alcuni caricabatterie di Victron.
 |
Sensore di temperatura per il monitor della batteria
Procedura di connessione:
Collegare il pin a ghiera del cavo nero del sensore di temperatura inserendo il pin nel morsetto +B2.
Collegare il pin a ghiera del cavo rosso inserendo il pin nel morsetto +B1.
Collegare la linguetta M10 del sensore di temperatura al morsetto positivo della batteria.
 |
Monitor della batteria con rilevamento ausiliare della temperatura.
Nota
Tenere presente che, se si utilizza il sensore di temperatura, non sono necessari i due cavi rossi con fusibile in dotazione con il monitor della batteria. Il sensore di temperatura sostituirà tali cavi.
3.7. Relè programmabile
Il monitor della batteria è dotato di un relè programmabile. Tale relè può essere utilizzato come relè di allarme, per avviare un generatore o per altre applicazioni. Per ulteriori informazioni sulle varie modalità del relè e su come configurarlo, consultare il capitolo Impostazioni del relè.
Un esempio di utilizzo del relè consiste nell'avvio un generatore quando lo stato di carica delle batterie si abbassa troppo e nell'arresto del generatore quando le batterie sono state ricaricate.
Per difetto, il relè è impostato per attivarsi quando lo stato di carica della batteria scende al di sotto del 50 % e per disattivarsi quando lo stato di carica della batteria risale al 90 %. Tuttavia, il relè può essere configurato per attivarsi anche in base ad altre condizioni, come la tensione della batteria.
Il relè possiede 2 contatti: COM (comune) e NO (normalmente aperto), che si trovano sul retro dell'unità di testa.
Quando il contatto del relè è aperto, la bobina è diseccitata; non c'è contatto tra COM e NO. Quando il relè è eccitato, si chiude e si crea un contatto tra COM e NO. La funzione del relè può essere invertita: da diseccitato diventa eccitato e viceversa. Vedere l'impostazione Invertire relè. Quando il relè è eccitato, il consumo di energia del monitor della batteria aumenta leggermente: vedere il capitolo Dati tecnici .
Schema di cablaggio interno del monitor della batteria con il relè in stato di diseccitazione collegato a un circuito esterno di allarme o di avvio del generatore.
3.8. Uso di shunts alternativi
Il monitor della batteria viene fornito con uno shunt da 500 A, 50 mV. Tale shunt è indicato per la maggior parte delle applicazioni. Tuttavia, se si prevedono correnti di sistema superiori a 500 A, sarà necessario uno shunt più grande.
Il monitor della batteria può essere configurato per funzionare con un'ampia gamma di shunt. Si possono utilizzare shunt fino a 9999 A e fino a 75 mV. Per una selezione di shunt più grandi, ad esempio da 1000 A, 2000 A o 6000 A, consultare la pagina prodotto dello shunt.
Se si utilizza uno shunt diverso da quello fornito con il monitor della batteria, procedere come segue:
Svitare il circuito stampato dallo shunt.
Montare il circuito stampato sul nuovo shunt e assicurarsi che si stabilisca un buon contatto elettrico tra il circuito stampato e lo shunt.
Collegare il nuovo shunt all'impianto elettrico e all'unità di testa del monitor della batteria come illustrato nel capitolo Connessioni elettriche di base. Prestare particolare attenzione all'orientamento del circuito stampato dello shunt rispetto ai collegamenti della batteria e del carico.
Seguire la procedura guidata di configurazione; vedere il capitolo Procedura guidata di configurazione.
Dopo aver completato la procedura guidata di configurazione, impostare la corrente e la tensione corrette dello shunt in base alle impostazioni di Corrente dello shunt e Tensione dello shunt .
Se il monitor della batteria rileva una corrente diversa da zero anche quando non è presente alcun carico e la batteria non si sta caricando, calibrare la lettura della corrente zero mediante l’impostazione Calibrazione della corrente zero.
3.9. Collegamento del dispositivo GX
Se il sistema comprende un dispositivo GX, come un Cerbo GX, il monitor della batteria può essere collegato a tale dispositivo mediante un cavo VE.Direct o un’interfaccia VE.Direct a USB.
Dopo averlo collegato, il dispositivo GX si può usare per leggere tutti i parametri monitorati della batteria. Per ulteriori informazioni, vedere il capitolo Collegamento a un dispositivo GX e al portale VRM.
