5. Funzionamento
5.1. Come funziona il monitor della batteria?
La funzione principale del monitor della batteria è quella di seguire e indicare lo stato di carica di una batteria, per poter sapere quanta carica rimane nella stessa ed evitare una scarica totale inaspettata.
Il monitor della batteria misura costantemente il flusso di corrente in entrata e in uscita della batteria. Nel tempo, l’integrazione di questa corrente, se era una corrente fissa, si riduce alla moltiplicazione della corrente e del tempo e fornisce la quantità netta di Ah aggiunti o rimossi.
Ad esempio, una corrente di scarica di 10 A per 2 ore assorbirà 10 x 2 = 20 Ah dalla batteria.
Per complicare le cose, la capacità effettiva di una batteria dipende dalla velocità di scarica, dall’efficienza del coefficiente di Peukert e, in minor misura, dalla temperatura. E per rendere ancor più complicate le cose: quando si carica una batteria, si deve “pompare” più energia (Ah) nella batteria di quella che si può recuperare durante la scarica successiva. In altre parole: l’efficienza di carica è inferiore al 100 %. Il monitor della batteria prende in considerazione tutti questi fattori al momento di calcolare lo stato di carica.
5.2. Panoramica delle letture
Il display di stato dell’unità di testa o del monitor della batteria nella app VictronConnect visualizza una panoramica dei parametri più importanti, che sono:
Stato di carica
Tensione batteria
Corrente della batteria
Alimentazione
Lettura entrata Aux (batteria di avviamento, punto medio o temperatura)
Stato di carica
Questo è lo stato attuale di carica della batteria in percentuale ed è compensato sia per il coefficiente di Peukert che per l’efficienza di carica. Lo stato di carica è il modo migliore per monitorare la batteria.
Una batteria completamente carica mostra un valore pari a 100,0 %. Una batteria vuota mostrerà 0.0 %.
Tenere presente che, se lo stato di carica mostra tre lineette: “---”, significa che il monitor della batteria si trova in uno stato di non sincronizzazione. Ciò succede soprattutto quando il monitor batteria è appena stato installato o quando è rimasto privo di alimentazione e viene alimentato di nuovo. Per ulteriori informazioni, vedere il capitolo Sincronizzazione del dispositivo di controllo della batteria.
Tensione
Indica la tensione nei morsetti della batteria.
Corrente
Rappresenta il flusso di corrente reale della batteria, in ingresso o in uscita. Una corrente negativa indica che tale corrente è estratta dalla batteria. È la corrente necessaria per i carichi CC. Una corrente positiva significa che la corrente sta entrando nella batteria. Tale corrente proviene da una sorgente di carica. Tenere presente che il monitor della batteria indicherà sempre la corrente totale della batteria, che si ottiene sottraendo la corrente in uscita dalla corrente in entrata.
Alimentazione
La potenza estratta o ricevuta dalla batteria.
Ah consumati
Il monitor della batteria tiene traccia degli Amperora estratti dalla batteria, compensati per l’efficienza.
Esempio: Se una corrente da 12 A viene estratta dalla batteria per un periodo di 3 ore, l’indicazione mostrerà -36,0 Ah (-12 x 3 = -36).
Tenere presente che, se la lettura “Ah consumati” mostra tre lineette: “---”, significa che il monitor della batteria si trova in uno stato di non sincronizzazione. Ciò succede soprattutto quando il monitor della batteria è appena stato installato o quando è rimasto privo di alimentazione e viene alimentato di nuovo. Per ulteriori informazioni, vedere il capitolo Sincronizzazione del dispositivo di controllo della batteria.
Tempo rimanente
Il monitor della batteria stima per quanto tempo la batteria può supportare il presente carico. Questa è la lettura “tempo rimanente” e rappresenta il tempo rimanente reale perché la batteria si scarichi fino alla “soglia di scarica” impostata. La soglia di scarica è impostata per difetto al 50 %. Per sapere come impostare la soglia di scarica, vedere il capitolo Soglia di scarica. Se il carico fluttua notevolmente, è meglio non fare troppo affidamento su questa lettura, poiché è solo provvisoria e deve essere usata solo come valore guida. Raccomandiamo sempre l’uso della lettura dello stato di carica per un monitoraggio accurato della batteria.
Tenere presente che, se la voce “Tempo rimanente” mostra tre lineette: “---”, significa che il monitor della batteria si trova in uno stato di non sincronizzazione. Ciò succede soprattutto quando il monitor della batteria è appena stato installato o quando è rimasto privo di alimentazione e viene alimentato di nuovo. Per ulteriori informazioni, vedere il capitolo Sincronizzazione del dispositivo di controllo della batteria.
Ingresso
È lo stato dell’entrata ausiliare. In base alla configurazione del monitor della batteria, apparirà una di queste opzioni:
Tensione batteria di avviamento: Mostra la tensione di una seconda batteria.
Temperatura della batteria: Mostra la temperatura della batteria principale, se si utilizza il sensore di temperatura opzionale.
Deviazione della tensione del punto medio: Mostra la percentuale di deviazione della tensione principale della sezione superiore del banco batterie, comparata con la tensione della sezione inferiore. Per ulteriori informazioni riguardo questa funzione, vedere il capitolo Monitoraggio della tensione del punto medio.
5.3. Utilizzo dei menù dell'unità di testa
Nota
In alternativa, utilizzare la app VictronConnect per accedere alle impostazioni del monitor della batteria. Vedere il capitolo La app VictronConnect per sapere come fare.
Quando il monitor della batteria viene acceso per la prima volta o quando sono state ripristinate le impostazioni di fabbrica, avvia la procedura guidata di configurazione rapida; vedere il capitolo: Procedura guidata di configurazione. Successivamente, il monitor della batteria funzionerà in modalità normale e sarà possibile accedere al menù della batteria come descritto in questo capitolo.
Il monitor della batteria è controllato dai quattro pulsanti dell'unità di testa. La funzione dei pulsanti dipende dalla modalità in cui si trova il monitor della batteria. Ciò è indicato nella seguente tabella.
Se la retroilluminazione è spenta, premere un pulsante qualsiasi per ripristinarla.
Pulsante | Funzionamento in modalità normale | Funzionamento in modalità di configurazione |
|---|---|---|
SETUP | Premere e tenere premuto per due secondi per passare alla modalità di configurazione. Sul display scorrono il numero e la descrizione del parametro selezionato. | Premere SETUP in qualsiasi momento per tornare al testo scorrevole e premere nuovamente per tornare alla modalità normale. Se si preme SETUP quando un parametro non rientra nell'intervallo, il display lampeggia cinque volte e viene visualizzato il valore valido più vicino. |
SELECT | Premere per passare al menù cronologia. Premere per arrestare lo scorrimento e vedere il valore. Premere nuovamente per tornare alla modalità normale. |
|
SETUP e SELECT contemporaneamente | Premere e tenere premuti contemporaneamente i pulsanti SETUP e SELECT per tre secondi per ripristinare le impostazioni di fabbrica (disattivate quando l'impostazione 64, configurazione del blocco, è attiva, vedere Configurazione del blocco). | n. d. |
+ | Spostarsi verso l'alto. | Se non si deve modificare, premere per spostasi verso l'alto al parametro precedente. |
Se si deve modificare, questo pulsante aumenta il valore della cifra selezionata. | ||
- | Spostarsi verso il basso. | Se non si deve modificare, premere per spostasi verso il basso al parametro successivo. |
Se si deve modificare, questo pulsante diminuisce il valore della cifra selezionata. | ||
+ e - contemporaneamente | Premere e tenere premuti entrambi i pulsanti contemporaneamente per tre secondi per sincronizzare manualmente il BMV. | n. d. |
5.4. Tendenze
La app VictronConnect consente la registrazione dei dati del monitor della batteria, ma solo mentre è collegata e in comunicazione con il monitor della batteria. Registra simultaneamente due dei seguenti parametri:
Tensione (V).
Corrente (A).
Potenza (W).
Amp Ora Consumati (Ah).
Stato di carica (%).
Temperatura (°C).
 |

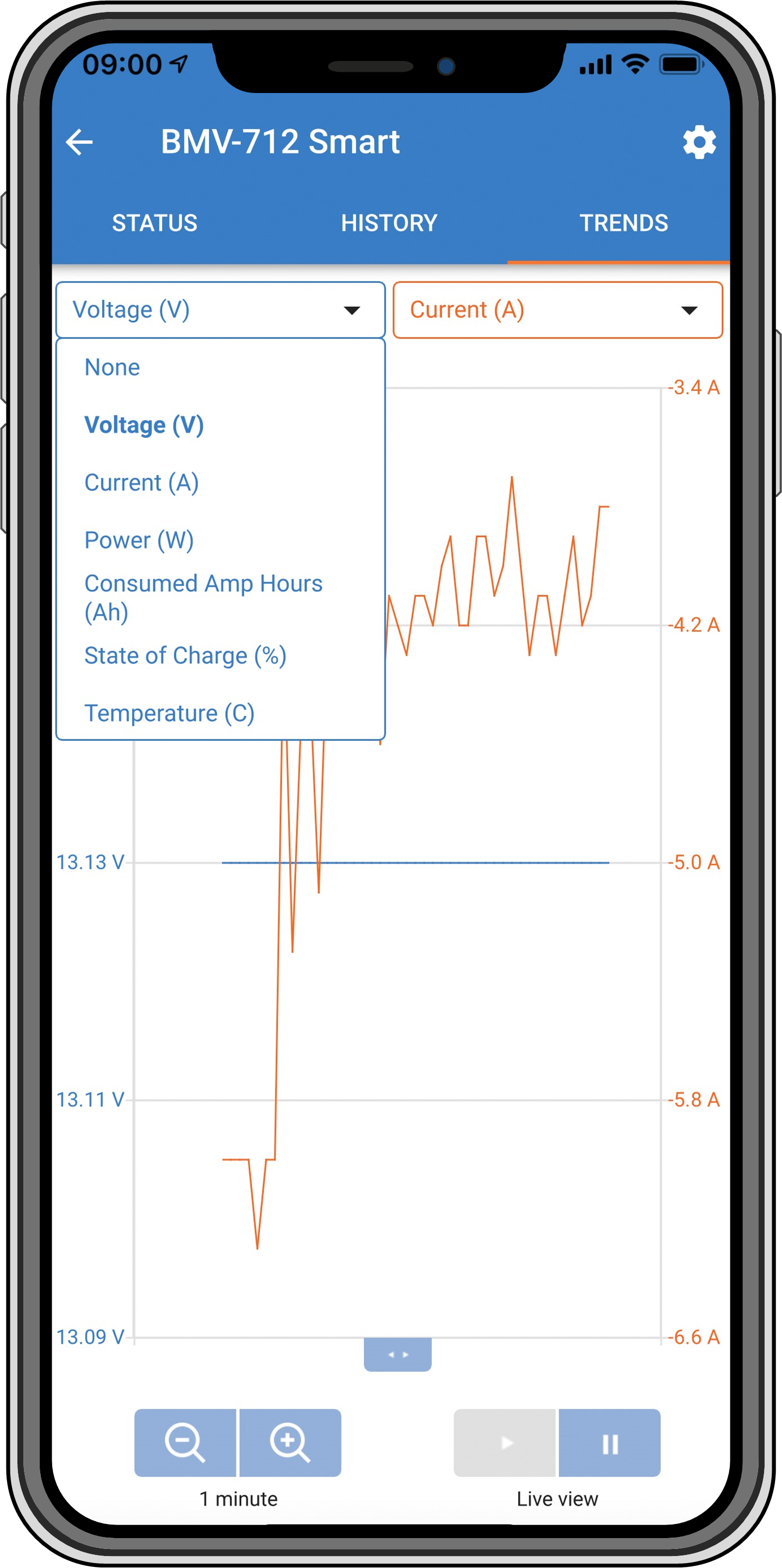

Tendenze del monitor della batteria nella app VictronConnect.
5.5. Cronologia
Il monitor batteria memorizza la cronologia degli eventi. Tale cronologia si può utilizzare in un momento successivo per valutare le modalità d’uso e la salute della batteria.
La cronologia dei dati si memorizza in una memoria non volatile e non si perderà quando si interrompe l’alimentazione del monitor della batteria o quando lo si ripristina ai valori predefiniti.
5.5.1. Accesso ai dati cronologici tramite l'app VictronConnect
I dati cronologici del monitor della batteria sono accessibili nella scheda “Cronologia” dell'app VictronConnect.
 |

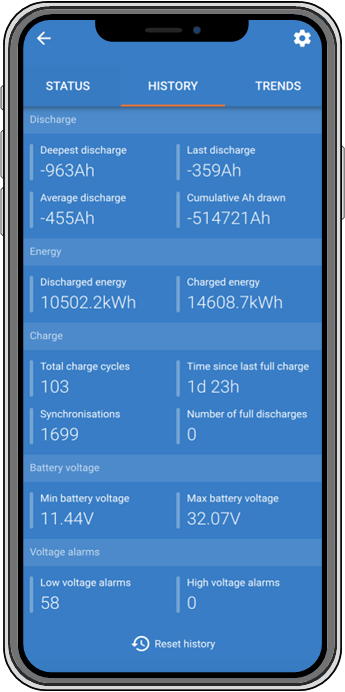

Schermata della cronologia del monitor della batteria nella app VictronConnect.
5.5.2. Accesso ai dati cronologici tramite l'unità di testa
Per vedere il menù della cronologia del monitor della batteria trovandosi nella modalità normale, premere SELECT:
Premere + o - per navigare fra i vari parametri.
Premere + o - per navigare fra i vari valori.
Premere nuovamente SELECT per arrestare lo scorrimento e vedere il valore.
Premere nuovamente SELECT per abbandonare il menù della cronologia e tornare alla normale modalità operativa.
La tabella qui sotto mostra una panoramica dei parametri della cronologia e di come vengono visualizzati nel menù. Per sapere il significato di ogni parametro, vedere il capitolo successivo.
# | Display | Descrizione | |
|---|---|---|---|

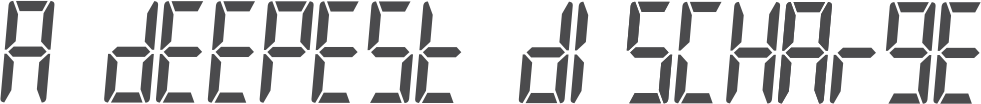

A |
| Scarica più profonda | |

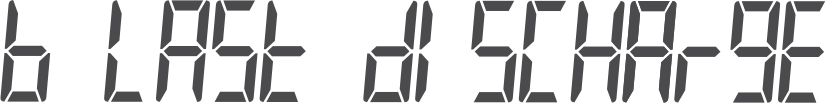

B |
| Ultima scarica | |
C |
| Scarica media | |

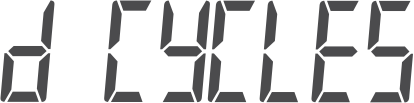

D |
| Cicli | |

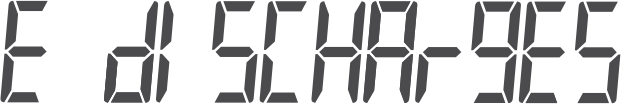

E |
| Scariche | |

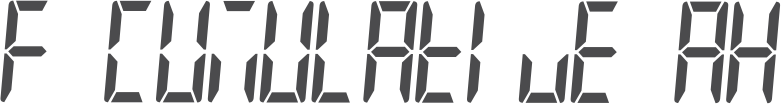

F |
| Cumulative Ah (Ah accumulati) | |
G |
| Tensione più bassa | |

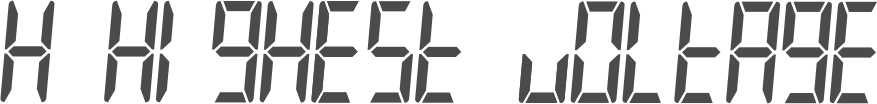

H |
| Tensione più alta | |

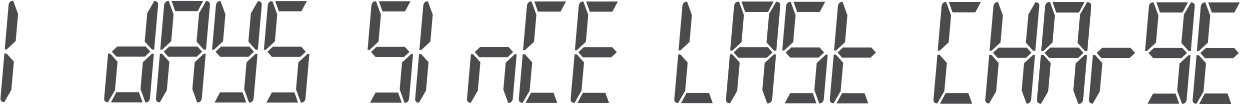

I |
| Giorni trascorsi dall'ultima carica completa | |

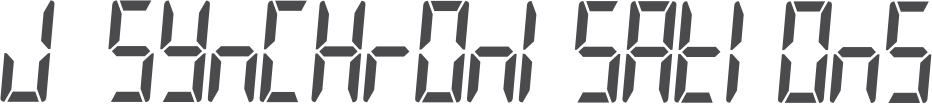

J |
| Sincronizzazione | |

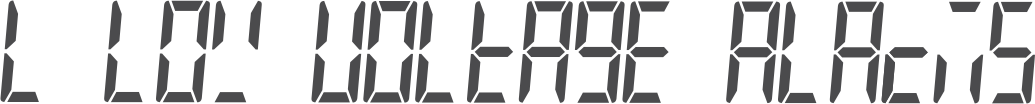

L |
| Allarmi per bassa tensione | |

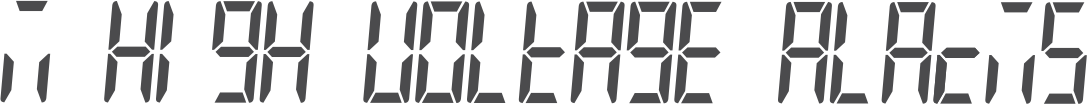

M |
| Allarmi per alta tensione | |

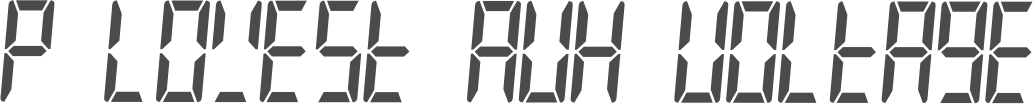

P |
| Tensione AUX più bassa | |

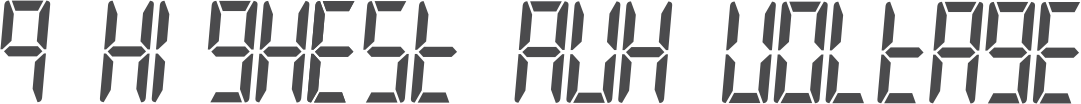

Q |
| Tensione AUX più alta | |

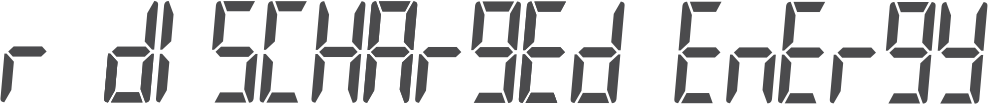

R |
| Energia scaricata | |

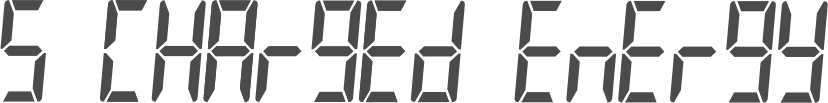

S |
| Energia caricata |
5.5.3. Dati cronologia
Informazioni di scarica in Ah
Scarica più profonda: Il monitor della batteria ricorda la scarica più profonda e, ogni volta che la batteria subisce una scarica ancor più profonda, il vecchio valore sarà sovrascritto.
Ultima scarica: Il monitor della batteria tiene traccia della scarica durante il ciclo di corrente e mostra il maggior valore registrato per gli Ah consumati dall’ultima sincronizzazione.
Scarica media: L’assorbimento cumulativo di Ah diviso per il numero totale di cicli.
Assorbimento cumulativo di Ah: Il numero cumulativo degli amperora assorbiti dalla batteria durante la vita utile del monitor della batteria.
Energia in kWh
Energia scaricata: È la quantità totale di energia estratta dalla batteria in kWh.
Energia caricata: È la quantità totale di energia assorbita dalla batteria in kWh.
Carica
Cicli complessivi di carica: Numero dei cicli di carica durante la vita utile del monitor della batteria. Si conta un ciclo di carica ogni volta che lo stato di carica scende al di sotto del 65 % per poi tornare oltre il 90 %.
Tempo trascorso dall'ultima carica completa: Giorni trascorsi dall'ultima carica completa.
Sincronizzazioni: Numero di sincronizzazioni automatiche. Si conta una sincronizzazione ogni volta che lo stato di carica scende al di sotto del 90 % prima che si verifichi una sincronizzazione.
Numero di scariche complete: Numero delle scariche complete. Quando lo stato di carica raggiunge lo 0 % viene contata una scarica completa.
Tensione batteria
Tensione minima della batteria: La più bassa tensione della batteria.
Tensione massima della batteria: La più alta tensione della batteria.
Tensione minima di avviamento: La più bassa tensione della batteria ausiliare (se del caso).
Tensione massima di avviamento: La più alta tensione della batteria ausiliare (se del caso).
Allarmi tensione
Allarmi bassa tensione: Numero degli allarmi per bassa tensione.
Allarmi alta tensione: Numero degli allarmi per alta tensione.
5.6. Allarmi
Il monitor della batteria può emettere un allarme nelle seguenti situazioni:
Basso stato di carica della batteria (SoC).
Bassa tensione batteria.
Alta tensione batteria.
Bassa e alta tensione della batteria di avviamento (se l’ingresso AUX è stato impostato su “Batteria di avviamento”).
Tensione del punto medio (se l’ingresso AUX è stato impostato su “Punto medio”).
Bassa e alta temperatura della batteria (se l’ingresso AUX è stato impostato su “Temperatura”).
L’allarme si attiverà quando il valore raggiunga la soglia impostata e si disattiverà quando valore scenda al di sotto di tale soglia. Le soglie sono configurabili. Per ulteriori informazioni, vedere il capitolo Impostazioni allarmi.
L'allarme viene visualizzato sull'unità di testa, viene emesso un segnale acustico, la retroilluminazione del display lampeggia e l'icona dell'allarme è visibile sul display. L'allarme viene confermato quando si preme un pulsante. Tuttavia, l'icona dell'allarme rimane visualizzata finché permane la condizione di allarme. Il relè programmabile può essere attivato in base alla configurazione delle impostazioni di allarme.
L’allarme è anche un software di allarme.
Se ci si connette con l'app VictronConnect mentre è attivo un allarme, questo viene visualizzato nell'app finché rimane attivo. In alternativa, se il monitor della batteria è collegato a un dispositivo GX, l'allarme viene visualizzato sul display del dispositivo GX o sul portale VRM.
Se si usa la app VictronConnect è possibile confermare l'allarme premendo un pulsante. Per il dispositivo GX, invece, la conferma dell’allarme avviene quando appare nelle notifiche. L'icona dell’allarme rimane visualizzata finché la condizione di allarme non viene superata.
 |

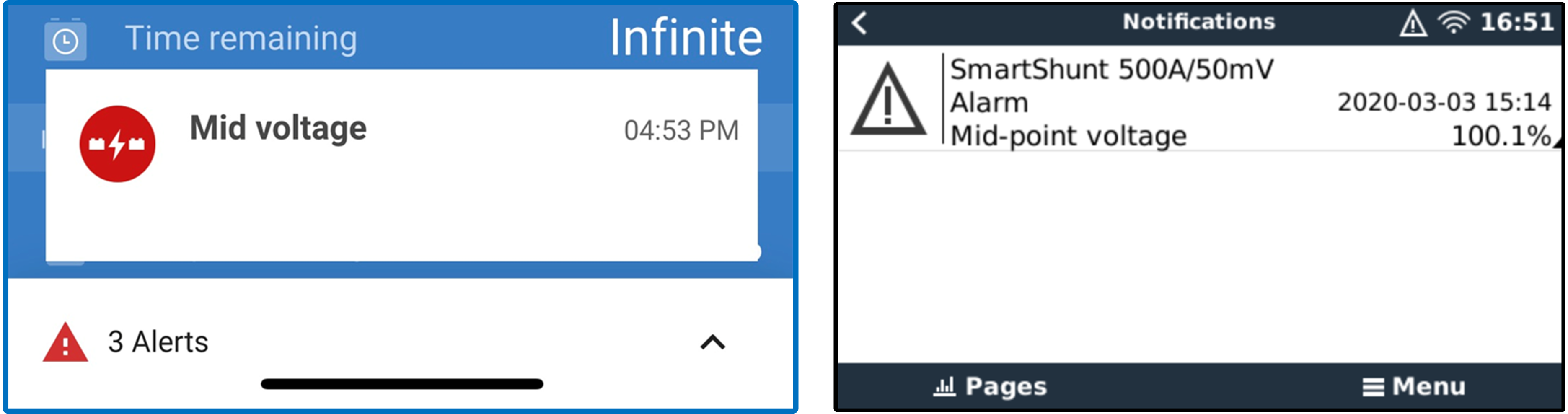

Sinistra: allarme visualizzato nella app VictronConnect. Destra: allarme visualizzato in un dispositivo GX.
5.7. Sincronizzazione del dispositivo di controllo della batteria
Per una lettura affidabile, lo stato di carica mostrato dal monitor della batteria deve sincronizzarsi automaticamente e regolarmente con il reale stato di carica della batteria. Ciò evita l’accumulo dei valori dello “Stato di carica” nel tempo. Una sincronizzazione ripristina lo stato di carica della batteria al 100 %.
5.7.1. Sincronizzazione automatica
La sincronizzazione è un processo automatico e si attiva quando la batteria è stata completamente caricata. Il monitor della batteria leggerà alcuni parametri per accertarsi che la batteria sia stata completamente caricata. Considererà la batteria completamente carica quando la tensione raggiunga un certo valore e la corrente cada al di sotto di un certo valore per un determinato periodo di tempo.
Questi parametri si chiamano:
Tensione caricata: la tensione di mantenimento del caricabatterie.
Corrente di coda: una percentuale della capacità della batteria.
Tempo di rilevamento ricarica: il tempo espresso in minuti.
Appena si soddisfano questi 3 parametri, il monitor della batteria imposterà il valore dello stato di carica al 100 % e, di conseguenza, sincronizzerà tale stato.
Esempio:
Se è presente una batteria da 12 V, il monitor della batteria ripristinerà lo stato di carica della batteria al 100 % quando siano stati soddisfatti tutti questi parametri:
La tensione supera i 13,2 V,
la corrente di carica è inferiore al 4,0 % della capacità totale della batteria (ad es., 8 A per una batteria da 200 Ah) e
sono trascorsi 3 minuti da quando sia la condizione della tensione che quella della corrente sono state soddisfatte.
Se il monitor della batteria non esegue regolarmente la sincronizzazione, il valore dello stato di carica inizierà ad accumularsi nel tempo. Ciò è dovuto alle piccole imprecisioni del monitor della batteria e alla stima del coefficiente Peukert. Quando una batteria è stata completamente caricata e il caricabatterie è entrato nella fase di mantenimento, la batteria è piena e il monitor della batteria si sincronizzerà automaticamente, impostando il valore dello stato di carica sul 100 %.
5.7.2. Sincronizzazione manuale
Se necessario, il monitor della batteria può essere sincronizzato manualmente. A tale fine, premere il pulsante “Sincronizzazione” nella app VictronConnect, navigare fino a “impostazioni” e poi fino a “impostazioni batteria”.
In alternativa, il monitor della batteria può essere sincronizzato nella normale modalità operativa, premendo contemporaneamente i pulsanti + e - per 3 secondi.
Una sincronizzazione manuale potrebbe essere necessaria quando il monitor della batteria non si sincronizza automaticamente. È necessaria, ad esempio, durante la prima installazione o dopo un’interruzione dell’alimentazione della tensione al monitor della batteria.
La sincronizzazione manuale potrebbe essere necessaria anche quando la batteria non è stata completamente caricata o il monitor della batteria non ha rilevato una carica completa della batteria perché la tensione caricata, la corrente o il tempo non sono stati configurati correttamente. In tale caso, controllare le impostazioni e assicurarsi che la batteria riceva regolarmente una carica completa.
