3. Instalação
3.1. O que está na caixa?
BMV-710H Smart unidade principal com capa acopladora. |
| |
Derivador «shunt» de 500 A em invólucro. |
| |
Cabo RJ12 UTP de 10 m (33 ft). |
| |
Placa quadrada com flange acopladora. |
| |
Saco com quatro parafusos pequenos. |
| |
Autocolante sobresselente com o número de série. |
|
3.2. Montagem do invólucro do derivador «shunt»
O invólucro do derivador «shunt» tem quatro orifícios de 3,5 mm na sua base para a montagem. Os orifícios podem ser utilizados para aparafusar o invólucro numa superfície (parafusos não incluídos).
Para a localização exata dos orifícios de montagem, consulte o desenho dimensional no apêndice deste manual.
Vista superior do invólucro do «shunt» que indica os orifícios de montagem.
3.3. Montagem da unidade superior
A unidade superior pode ser montada de diversas formas:
Montagem em painel, a unidade superior fixada na parte posterior do painel.
Montagem em painel, a unidade superior fixada na parte frontal do painel.
Montagem mural, usando o «invólucro de montagem mural» opcional.
Método de montagem A.
Método de montagem B.
Método de montagem C.
Nota
Para obter as instruções de montagem completas, consulte os manuais de instalação mural nas páginas de produto Caixa para montagem mural de BMV ou MPPT Color Control ou Caixa para montagem mural de BMV ou Color Control GX .
3.4. Resumo das ligações
# | Nome | Tipo de terminal |
|---|---|---|
A | Ecrã | - |
B | Botão de configuração | - |
C | Botão para baixo | - |
D | Botão para cima | - |
E | Botão de seleção | - |
F | Conector RJ12 | Terminal RJ2 |
G | Campainha | - |
H | Conector do relé programável | Conector de pressão |
I | Conector VE.Direct | Terminal VE.Direct |
J | Ligação negativa da bateria | Parafuso M10 |
K | Ligação positiva da bateria | Terminal em olhal M10 |
M | Ligação negativa da carga | Parafuso M10 |
N | Porta-fusíveis com fusível | - |
3.5. Ligações elétricas básicas
Procedimento de ligação:
Remova o fusível.
Ligue o terminal de bateria negativo ao parafuso M10 no lado BATTERY do derivador «shunt». Aperte o parafuso do derivador «shunt» com um binário máximo de 21 Nm.
Não deve haver mais ligações neste lado do derivador ou no terminal de bateria negativo. Quaisquer cargas ou carregadores ligados aqui serão excluídos do cálculo do estado da carga.
Ligue o negativo do sistema elétrico ao parafuso M10 no lado LOADdo derivador «shunt». Aperte o parafuso do derivador «shunt» com um binário máximo de 21 Nm. Certifique-se de que o negativo de todas as cargas CC, inversores, carregadores de bateria, carregadores solares e outras fontes de carga é ligado «depois» do derivador «shunt».
Ligue o terminal M10 do cabo vermelho com o fusível ao terminal positivo da bateria.
Ligue o derivador «shunt» à unidade principal utilizando o cabo RJ12. Introduza um lado do cabo RJ12 no terminal RJ12 do derivador «shunt» e o outro lado do cabo no terminal RJ12 na parte posterior da unidade principal.
Substitua o fusível.
O monitor de bateria agora está a receber alimentação. O monitor está ativo e o «Bluetooth» está ativo.
Para ficar completamente funcional, deve configurar o monitor da bateria; consulte a secção Configuração.
 |
Instalação básica do monitor de bateria.
3.6. Relé programável
O monitor de bateria está equipado com um relé programável. Este relé pode ser utilizado como um relé de alarme, para ligar um gerador e outras aplicações. Para obter mais informação sobre os vários modos de relé e sobre como configurar o relé, consulte a secção Definições do relé.
Um exemplo de utilização do relé consiste em ligar um gerador quando o estado de carga da bateria for demasiado baixo e, em seguida, em parar o gerador quando as baterias tiverem sido recarregadas.
Por defeito, o relé está configurado para energizar quando o estado de carga da bateria for inferior a 50 % e para desenergizar quando o estado de carga da bateria atingir 90 %. No entanto, a ativação do relé também pode ser configurada noutras condições, como a tensão da bateria.
O relé tem três contactos: COM (comum), NO (normalmente aberto) e NC (normalmente fechado) e estão localizados na parte posterior da unidade principal.
Quando o contacto do relé estiver aberto, a bobina é desenergizada; não existe contacto entre COM e NO. Quando o relé estiver energizado, o relé fecha-se e o contacto entre COM e NO é realizado. A função do relé pode ser invertida: de desenergizado passa a energizado e vice-versa. Consulte a definição Inversão do relé.

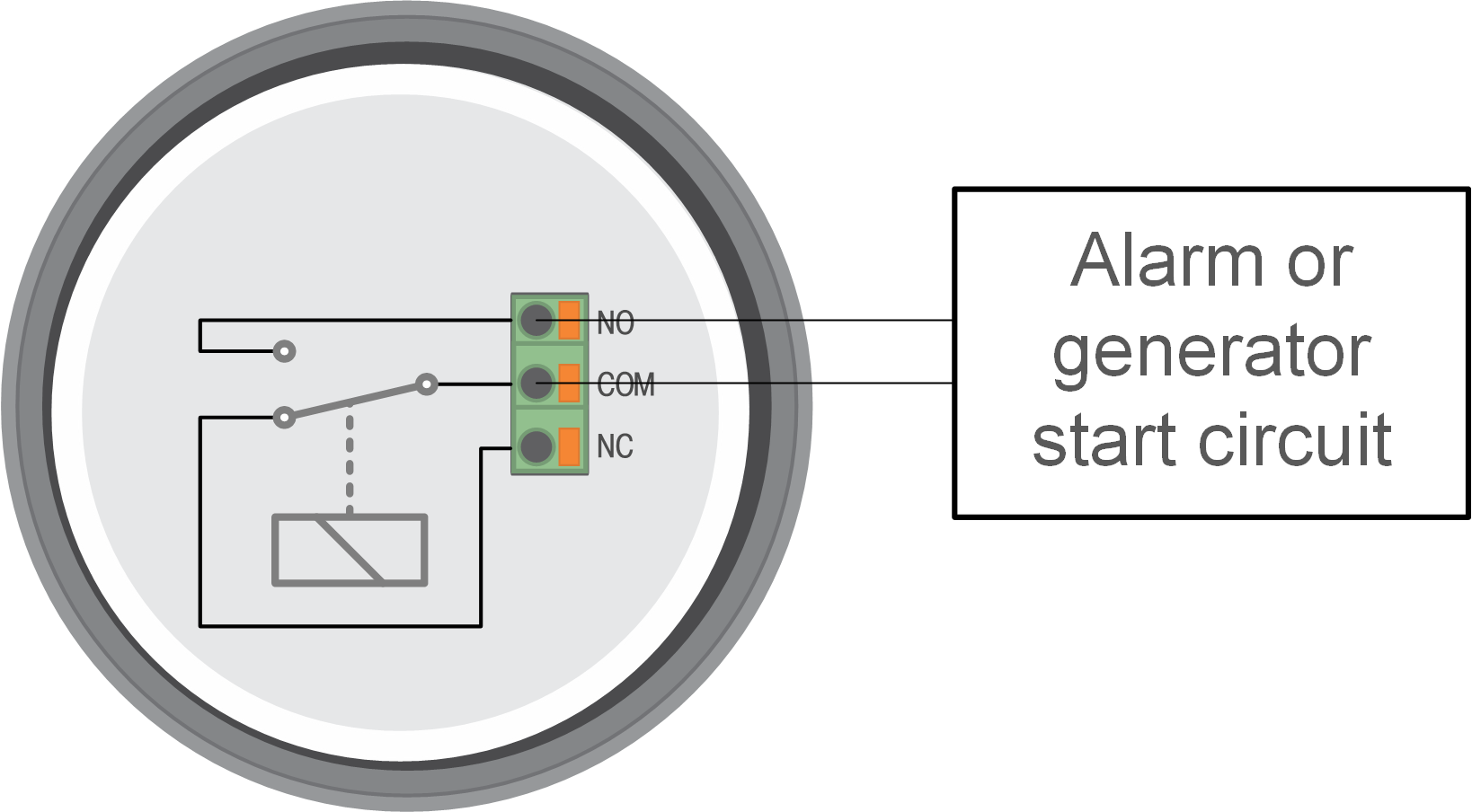

O diagrama de ligações elétricas internas do monitor de bateria com o relé num estado desenergizado conectado a um alarme externo ou circuito de arranque do gerador.
3.7. Uso de derivadores alternativos
O monitor de bateria é fornecido com um derivador «shunt» de 500 A, 50 mV. Este derivador «shunt» é adequado para a maioria das aplicações. No entanto, será necessário um maior se estiverem previstas correntes do sistema superiores a 500 A.
O monitor de bateria pode ser configurado para funcionar com uma ampla seleção de derivadores «shunt» diferentes. É possível utilizar derivadores «shunt» até 9999 A e/ou 75 mV. Consulte uma seleção de derivadores «shunts» maiores, isto é, 1000 A, 2000 A ou 6000 A, na página do produto do derivador «shunt».
Se utilizar um derivador «shunt» diferente do fornecido com o monitor de bateria, proceda da seguinte forma:
Desaperte a placa de circuito do derivador «shunt».
Monte o placa de circuitos no derivador «shunt» novo e assegure-se de um bom contacto elétrico entre ambos.
Ligue o novo derivador «shunt» ao sistema elétrico e à unidade principal do monitor de bateria, conforme ilustrado na secção Ligações elétricas básicas. Preste uma especial atenção à orientação da placa de circuito do derivador «shunt» em relação à bateria e às ligações de carga.
Siga o assistente de configuração; consulte a secção Assistente de configuração.
Após concluir o assistente de configuração, configure a corrente e a tensão do derivador «shunt» de acordo com as definições Shunt current (corrente do derivador) e Shunt voltage (tensão do derivador).
Se o monitor de bateria ler uma corrente diferente de zero, mesmo quando não houver carga ligada à bateria, e esta não estiver a ser carregada, calibre a leitura de corrente zero com a definição Calibração da corrente zero.
3.8. Ligação de dispositivo GX
Se o sistema incluir um dispositivo GX como um Cerbo GX, o monitor de bateria pode ser conectado ao dispositivo GX com um cabo VE.Direct ou uma «interface» VE.Direct para USB.
Após a ligação, o dispositivo GX pode ser utilizado para ler todos os parâmetros de bateria monitorizados. Para mais informação, consulte a secção Ligar a um dispositivo GX e VRM.
