3. Installation
3.1. Förpackningen innehåller:
BMV-710H Smart huvudenhet tillsammans med fästhylsa. |
| |
500 A shunt i hölje. |
| |
10 m (33 fot) RJ12-UTP-kabel. |
| |
Fyrkantig frontplatta tillsammans med en fästfläns. |
| |
Påse med fyra små skruvar. |
| |
Extra serienummersetikett. |
|
3.2. Montering av shunthölje
Shuntens hölje har fyra hål på 3,5 mm för montering och de är belägna på botten av shuntens hölje. Hålen kan användas för att skruva eller bulta fast höljet på en hård yta (skruvar ingår ej).
Se dimensionsritningen i bilagan till denna manual för exakt placering av monteringshålen.
Bild ovanifrån på shunten som visar monteringshålen.
3.3. Montering av huvudenhet
Huvudenheten kan monteras på flera sätt:
Vid panelmontering fästs huvudenheten på baksidan av en panel.
Vid panelmontering fästs huvudenheten på panelens framsida.
Väggmontering, med ett väggmonteringsskåp, som finns som tillval.
Monteringsmetod A.
Monteringsmetod B.
Monteringsmetod C.
Notera
För kompletta väggmonteringsinstruktioner, se installationsmanualen på produktsidorna för Väggmonterat hölje för BMV eller MPPT Control eller Väggmonterat hölje för BMV och Color Control GX.

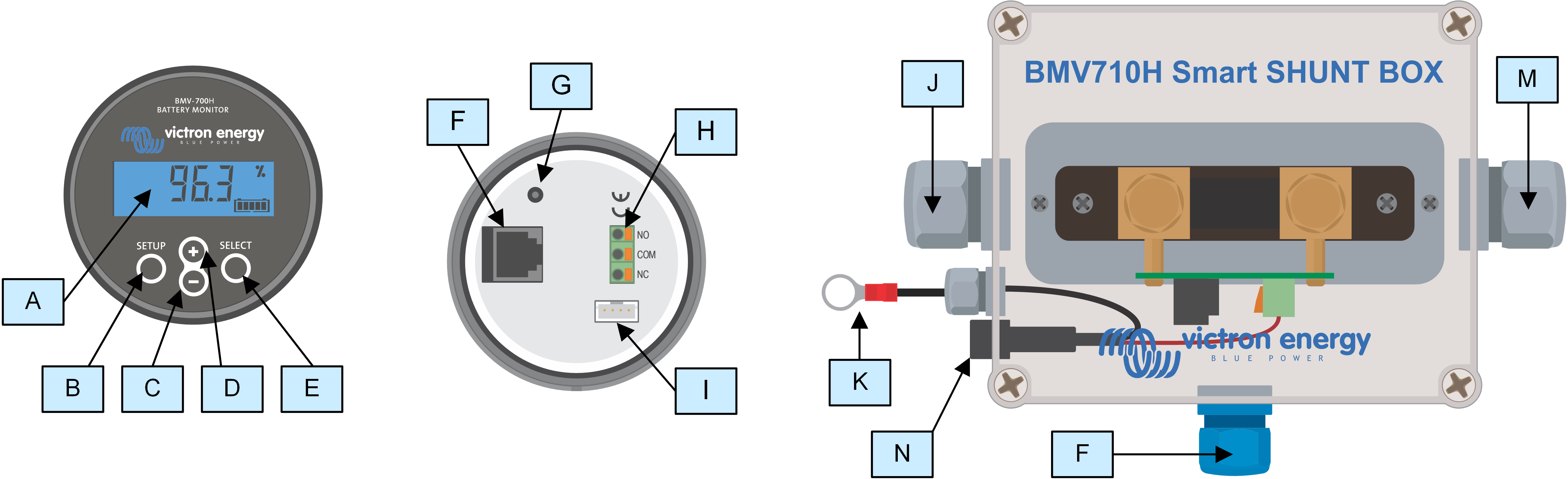

3.4. Anslutningsöversikt
# | Namn | Terminaltyp |
|---|---|---|
A | Display | - |
B | Inställningsknapp | - |
C | Ner-knapp | - |
D | Upp-knapp | - |
E | SELECT-knappen | - |
F | RJ12-kontakt | RJ2-terminal |
G | Buzzer | - |
H | Programmerbar reläkontakt | Tryckkontakt |
I | VE.Direct-anslutning | VE.Direct terminal |
J | Defekt batterianslutning | M10-bult |
K | Positiv batterianslutning | M10-ringterminal |
M | Negativ belastningsanslutning | M10-bult |
N | Säkringshållare med säkring | - |
3.5. Grundläggande elektriska kopplingar
Kopplingsprocess:
Avlägsna säkringen.
Anslut den negativa batteripolen till M10-bulten på ”BATTERY”-sidan av shunten. Dra åt shuntbulten med ett maximalt vridmoment på 21Nm.
Observera att det inte får förekomma några andra anslutningar på den här sidan av shunten eller på den negativa batteripolen. Belastningar och laddare anslutna här kommer inte att tas med i beräkningen av batteriets laddningsstatus.
Anslut det elektriska systemets minus till M10-bulten på ”LOAD”-sidan av shunten. Dra åt shuntbulten med ett maximalt vridmoment på 21Nm. Se till att minusvärdet på alla DC-laster, växelriktare, batteriladdare, solcellsladdare och andra laddningskällor är anslutna ”efter” shunten.
Anslut M10-öglan på den röda kabeln med säkringen till batteriets pluspol.
Anslut shunten till huvudenheten med RJ12-kabeln. Anslut ena sidan av RJ12-kabeln till shuntens RJ12-uttag och den andra sidan av kabeln till RJ12-uttaget på baksidan av huvudenheten.
Byt ut säkringen.
Batteriövervakaren är nu påslagen. Displayen är aktiv, och Bluetooth är aktiv.
Batteriövervakaren måste konfigureras för att bli fullständigt operativ, se kapitlet Konfigurering.
 |
Grundläggande installation av batteiövervakare.
3.6. Programmerbart relä
Batteriövervakaren är utrustad med ett programmerbart relä. Detta relä kan användas som larmrelä, för att starta en generator eller för andra applikationer. För mer information om de olika relälägena och hur man konfigurerar reläet, se kapitelReläinställningar.
Ett användningsexempel för reläet är att starta en generator när batteriets laddningstillstånd har sjunkit för lågt och sedan att stoppa generatorn när batterierna har laddats upp.
Som standard är reläet inställt att aktiveras när batteriets laddningstillstånd faller under 50 % och att slås av när batteriets laddningstillstånd har stigit till 90 %. Reläet kan dock konfigureras för att även trigga under andra förhållanden, som batterispänning.
Reläet har 3 kontakter: COM (vanlig), NO (normalt öppen) och NC (normalt stängd) och finns på baksidan av huvudenheten.
När reläkontakten är öppen är spolen strömlös; det finns ingen kontakt mellan COM och NO. När reläet är spänningssatt stängs reläet och kontakt mellan COM och NO skapas. Reläfunktionen kan kastas om: strömlös blir strömsatt och vice versa. Se inställning Omvandlarrelä.
Batteriövervakarens interna kopplingsschema med reläet i strömlöst tillstånd anslutet till en extern larm- eller generatorstartkrets.
3.7. Användning av alternativa shuntar
Batteriövervakaren levereras med en 500A, 50 mV shunt. Denna shunt är lämplig för de flesta applikationer. En större shunt kommer dock att krävas om man förväntar sig systemström på över 500A.
Batteriövervakaren kan konfigureras för att fungera med ett brett utbud av olika shuntar. Shuntar på upp till 9999A och upp till 75 mV kan användas. För ett urval av större shuntar, det vill säga 1000A, 2000A eller 6000A, se vår shuntproduktsida.
När du använder en annan shunt än den som medföljer batteriövervakaren, gör så här:
Skruva loss kretskortet från shunten.
Montera kretskortet på den nya shunten och se till att det finns god elektrisk kontakt mellan kretskortet och shunten.
Anslut den nya shunten till det elektriska systemet och batteriövervakarens huvudenhet som visas i kapitel Grundläggande elektriska kopplingar. Var särskilt uppmärksam på shuntkretskortets orientering i förhållande till batteriet och lastanslutningarna.
Följs inställningsguiden, se kapitel Installationsguide.
När du har slutfört installationsguiden, ställ in rätt shuntström och -spänning enligt inställningarna Shuntström och Shunt-spänning.
Om batteriövervakaren läser av en ström som inte är noll, även när det inte finns någon belastning, och batteriet inte laddas, kalibrera nollströmavläsningen med inställningen Nollströmskalibrering.
3.8. Koppling av GX-enhet
Om systemet innehåller en GX-enhet såsom en Cerbo GX, kan batteriövervakaren anslutas till GX-enheten med en VE.Direct -kabel eller ett VE.Direct-till-USB interface.
När den är ansluten kan GX-enheten användas för att läsa av alla övervakade batteriparametrar. För mer information se kapitel Anslutning till en GX-enhet och VRM-portalen.
