13. Marine-MFD-Integration durch App
13.1. Einführung & Anforderungen
Eine Glasbrücke ist ein MFD (Multi-Funktions-Display), das die Systeme und den Navigationsstatus eines Bootes in einen großen Bildschirm oder Bildschirme am Steuer des Bootes integriert, wodurch mehrere Messgeräte, Halterungen und Verkabelungskomplikationen entfallen.
Ein Victron System kann leicht in ein MFD integriert werden, wie in diesem Video gezeigt wird:
Funktionalitäten:
Überwachen des Landstroms und des Generatorstatus.
Überwachen des Batteriestatus für eine oder mehrere Batterien. Durch die Verwendung der Spannung von z.B. Batterieladegeräten kann es auch Sekundärbatterien wie Generatorstarterbatterien visualisieren.
Überwachung der Energieumwandlungsanlagen: Ladegeräte, Inverter, Inverter/Ladegeräte.
Überwachen Sie die Solarproduktion mit einem MPPT-Solarladegerät.
Überwachen von AC-Lasten und DC-Lasten.
Überwachen von Tankfüllständen und Temperaturen.
Steuern der Stromgrenze der Landstromeinspeisung.
Steuern des Inverter/Ladegeräts: Ausschalten, Einschalten oder auf Nur-Ladegerät einstellen.
Optionale Öffnung des Victron Remote Console Bedienfeldes, um Zugriff auf weitere Parameter zu erhalten.
Bitte beachten Sie, dass die Überwachung und Steuerung von Wechselstromladegeräten, die über VE.Direct oder VE.Can angeschlossen sind (dies gilt für Phoenix IP43 Smart-Ladegeräte und die Skylla-Serie), nur bei angeschlossenem Landstrom funktioniert.
Kompatibilität der Victron-Geräte:
Alle Victron Wechselrichter/Ladegeräte: Von einem 500 VA Einphasengerät bis hin zu einem großen 180 kVA Dreiphasen-System, einschließlich Multis, Quattros, 230 VAC und 120 VAC Modellen.
Batteriemonitore: BMV-700, BMV-702, BMV-712, SmartShunt, und neuer, Lynx Shunt VE.Can, Lynx Ion BMS, Lynx Smart BMS
Alle Victron MPPT-Solarladeregler
Temperatursensoren und Tankgeber, soweit in diesem Handbuch angegeben. Siehe die Kapitel Kopplung von Victron-Produkten und Anschluss von unterstützten Nicht-Victron-Produkten für unterstützte Geräte.
Erforderliche Komponenten:
Batteriesystem
Victron GX-Gerät (alle Modelle sind kompatibel)
Victron Inverter/Ladegerät
Victron Batteriemonitor
Netzwerkkabelverbindung zwischen MFD und GX-Gerät (direkt oder über Netzwerkrouter)
MFD-spezifisches Ethernet-Adapterkabel (nur für einige Marken, siehe detaillierte Informationen unter den nachstehenden Links)
Verwendung der App für andere Zwecke
Die App, wie sie auf den MFDs sichtbar ist, ist eine HTML5-App, die auf dem GX-Gerät gehostet wird. Sie kann auch von einem normalen PC (oder einem mobilen Gerät) aus aufgerufen werden, indem Sie in einem Browser http://venus.local/app/ eingeben oder venus.local durch die IP-Adresse des GX ersetzen.
13.2. Raymarine MFD-Integration
13.2.1. Einführung
In diesem Kapitel wird erklärt, wie Sie eine Verbindung zu Raymarine MFDs über einen Ethernet-Anschluss herstellen. Außerdem werden im letzten Kapitel die Raymarine-Spezifikationen für den Anschluss an NMEA 2000 erläutert.
Die verwendete Integrationstechnologie heißt LightHouse Apps von Raymarine.
Beachten Sie, dass es eine alternative Methode zum Anschluss gibt, nämlich NMEA 2000. Für Einzelheiten siehe Kapitel Marine MFD-Integration durch NMEA 2000.
13.2.2. Kompatibilität
Die MFD-Integration ist kompatibel mit den MFDs Axiom, Axiom Pro und Axiom XL, die auf LightHouse 3 und Lighthouse 4 laufen. Die Multifunktionsdisplays der eS- und gS-Serie, die auf LightHouse 3 aufgerüstet wurden, sind nicht kompatibel.
Raymarine MFDs benötigen für die Kompatibilität mindestens LightHouse v3.11, das im November 2019 veröffentlicht wurde.
Von Victron aus können alle GX-Geräte (Cerbo GX, Color Control GX, Venus GX, usw.) verwendet werden, die kompatibel sind. Einzelheiten zur detaillierten Produktkompatibilität in Bezug auf Wechselrichter/Ladegeräte und andere Komponenten finden Sie im Hauptkapitel Marine-MFD-Integration per App.
13.2.3. Verkabelung
Das MFD muss über Ethernet mit dem GX-Gerät verbunden sein. Es ist nicht möglich, eine Verbindung über WLAN herzustellen. Für den Anschluss an das Ethernet ist ein RayNet-Adapter erforderlich.
Die RayNet-Adapter können bei Raymarine erworben werden:
Raymarine-Teilenummer | Beschreibung |
---|---|
A62360 | RayNet (F) an RJ45 (M) – 1 m |
A80151 | RayNet (F) an RJ45 (M) – 3 m |
A80159 | RayNet (F) an RJ45 (M) – 10 m |
A80247 | RayNet (F) an RJ45 (F) Adapter |
A80513 | RayNet-Stecker-auf-RJ45-Adapterkabel |
Um das GX-Gerät auch mit dem Internet zu verbinden, verwenden Sie WLAN. Wenn das Axiom MFD mit dem Internet verbunden ist (über WLAN), teilt es automatisch seinen Anschluss mit dem GX-Gerät über Ethernet.
Anmerkung
Der Anschluss eines Axiom MFD an einen Netzwerkrouter über Ethernet führt zu IP-Adressenkonflikten, da der DHCP-Server im Axiom MFD integriert ist.
Anmerkung
Es ist nicht möglich, einen GX GSM oder GX LTE 4G zu verwenden, da der DHCP-Server im Axiom MFD integriert ist.
Anmerkung
Ab Raymarine LightHouse v3.15 gibt es eine Option zum Umschalten von DHCP. Die Deaktivierung dieser Option bedeutet nicht, dass das Axiom MFD mit Netzwerkroutern von Drittanbietern funktioniert. Für weitere Informationen lesen Sie diesen Beitrag der Victron Community.
13.2.4. GX-Gerätekonfiguration
Gehen Sie auf dem Victron GX-Gerät zu Einstellungen → Dienste und aktivieren Sie dort sowohl MQTT auf LAN (SSL) als auch MQTT auf LAN (Klartext).
Gehen Sie dann zu Menü → Einstellungen → Systemeinrichtung → Batteriemessungen und stellen Sie dort ein, welche Batterien Sie auf dem MFD anzeigen lassen möchten und unter welchem Namen.
Bei Booten, Wohnmobilen und anderen Anwendungen mit Gleichstromverbrauchern wie z. B. Leuchten und einem installierten Batteriemonitor, stellen Sie bitte sicher, dass Sie die Einstellung “Hat Gleichstromsystem“ aktivieren. Für weitere Informationen dazu lesen Sie bitte im Kapitel Menüstruktur und konfigurierbare Parameter nach.
Es sind keine weiteren Einstellungen wie IP-Adressen oder ähnliches erforderlich, da die Axiom MFDs über einen integrierten DHCP-Server verfügen.
13.2.5. Konfigurieren mehrerer Batteriemessungen
In diesem Video wird erklärt, wie Sie mehrere Messungen von Batterien einrichten und wie Sie diese benennen können.
13.2.6. Installation Schritt für Schritt
Verbinden Sie das RayNet-Adapterkabel mit dem MFD
Verbinden Sie das RJ45-Ende des RayNet-Adapterkabels mit dem Ethernet-Anschluss des GX-Geräts
Gehen Sie auf dem MFD zu Apps und wählen Sie dann das Victron-Logo
Und... das war's. Alle Informationen können nun auf einem einzigen Bildschirm angezeigt werden:
Gleichstromlasten, Batterieinformationen, Landstromanschluss, Solarstromerzeugung, Wechselstromlasten, Wechselrichter- und Generatorsteuerung und die Option zum Öffnen der Remote Console
Dieses Video zeigt die genauen Schritte:
Tipp
Nach dem Anschluss des Ethernet-Kabels an das GX-Gerät erhält es eine IP-Nummer vom Axiom DHCP. Wenn Sie die Victron App auf dem Axiom starten und die Anzeige „Hardware-Geräte nicht gefunden“ erscheint, starten Sie das Axiom einfach neu und sehen Sie... es funktioniert!
13.2.7. NMEA 2000
Neben dem Anschluss über Ethernet kann ein Raymarine MFD auch mittels NMEA 2000 an das Victron-System angeschlossen werden. Wenn Sie noch nicht mit dem NMEA 2000-Netz und Victron vertraut sind, lesen Sie zunächst das Kapitel Marine MFD-Integration durch NMEA 2000.
In den folgenden Abschnitten werden die Besonderheiten von NMEA 2000 beim Anschluss von Victron an ein Raymarine MFD erläutert.
13.2.8. Generische und unterstützte PGNs
Um die Datenquellen auf dem Raymarine einzurichten, gehen Sie zu Einstellungen > Netzwerk > Quellen > Erweiterte Einstellungen.
Wenn Sie mehr als 1 Batterie haben, stellen Sie sicher, dass Sie die Einstellungen des Axiom auf die richtige Anzahl von Batterie(bänke)n einstellen.
Die folgenden Victron-bezogenen PGNs werden von Raymarine unterstützt:
PGN | Beschreibung |
---|---|
127505 | Flüssigkeitsstand (Tankfüllstände) |
127506 | Ausführlicher Gleichstromstatus (Ladezustand, verbleibende Zeit) |
127507 | Status Ladegerät |
127508 | Batteriestatus (Batteriespannung, Batteriestrom) |
127509 | Wechselrichterstatus |
Beachten Sie, dass die J1939 – Wechselstromdaten nicht von Raymarine unterstützt werden.
Wenn das NMEA 2000/STNG-Netzwerk über GPS-Daten verfügt, erkennt das GX-Gerät diese als GPS-Quelle und kann die GPS-Position im VRM verwenden.
13.2.9. Voraussetzungen für die Instanzierung bei Verwendung von Raymarine
Details zur Instanzierung von Flüssigkeiten:
Raymarine i70: maximale Anzahl von Tankfüllständen ist 5; Flüssigkeitsinstanz 0–4 und Typ muss Kraftstoff sein
Raymarine i70s: maximale Anzahl von Tankfüllständen ist 5; Flüssigkeitsinstanz 0–4 und Typ muss Kraftstoff sein
Axiom MFDs: gemäß Lighthouse Version 4.1.75 können maximal 16 Tanks angeschlossen werden; Flüssigkeitsinstanz 0–15
13.2.10. Vor LightHouse 4.1.75
Wenn mehr als ein Gerät, z. B. ein SmartShunt, im NMEA 2000-Netzwerk vorhanden ist, oder ein Solarladegerät und ein SmartShunt oder ein anderes Gerät, das dieselbe Art von PGNs überträgt, dann müssen die Dateninstanzen dieser PGNs geändert werden, damit jede Dateninstanz eindeutig ist.
Dies betrifft in der Regel die Batterieinstanz, die in den PGNs Batteriestatus und Gleichstrom detailliert verwendet wird.
Wie das funktioniert, erfahren Sie hier: Ändern von NMEA 2000-Instanzen, Abschnitt Dateninstanzen. Dazu benötigen Sie eine Actisense NGT-1 NMEA 2000-zu-PC-Schnittstelle (USB).
Anmerkung
Diese Anforderung, dass die Dateninstanzen für eine PGN weltweit eindeutig sein müssen, ist spezifisch für Raymarine. Bei anderen Marken ist dies nicht erforderlich. Und, wenngleich das vielleicht nebensächlich ist, der NMEA 2000-Standard schreibt das ebenfalls nicht vor. Genauer gesagt, heißt es dort: "Dateninstanzen müssen in denselben von einem Gerät übertragenen PGNs eindeutig sein. Dateninstanzen dürfen im Netzwerk nicht global eindeutig sein.“
13.2.11. LightHouse 4.1.75 und neuere Versionen
Ab LightHouse Version 4.1.75 müssen die Instanzen der Batterien nicht mehr eindeutig sein. Das bedeutet, dass Sie die Instanz der Batterie auf ihrem Standardwert belassen können, der normalerweise auf 0 gesetzt ist. Die Batterien werden automatisch vom Axiom-Display erkannt.
13.3. Navico MFD-Integration
13.3.1. Einführung
Navico ist die übergeordnete Marke hinter den Multifunktionsdisplays von B&G, Simrad und Lowrance.
In diesem Kapitel wird erklärt, wie Sie eine Verbindung zu Navico MFDs über einen Ethernet-Anschluss herstellen.
Lesen Sie unbedingt auch das Kapitel Marine-MFD-Integration durch App.
Beachten Sie bitte, dass es eine alternative Methode zum Verbindungsaufbau gibt, nämlich NMEA 2000. Weitere Informationen hierzu finden sich im Kapitel Marine MFD-Integration durch NMEA 2000.
13.3.2. Kompatibilität
Navico-kompatible Hardware:
Produkt | Display-Größe | Anmerkungen | |||||||
---|---|---|---|---|---|---|---|---|---|
Simrad | NSO EVO3/S | 16 | 19 | 24 | |||||
NSS EVO3/S | * | 9 | 12 | 16 | NSS7 EVO3 ist kompatibel | ||||
IDS | 9 | 12 | |||||||
NSX | 7 | 9 | 12 | Verwendet einen anderen Browser. Es werden derzeit nicht alle Funktionen unterstützt. | |||||
Go* | 7* | 9 | 12 | Go5 ist nicht kompatibel Go7 XSR ist kompatibel, Go7 XSE nicht | |||||
B&G | Zeus3/3S Glass Helm | 16 | 19 | 24 | |||||
Zeus3/3S | * | 9 | 12 | 16 | Zeus3 7 ist kompatibel | ||||
Zeus S | 7 | 9 | 12 | Verwendet einen anderen Browser. Es werden derzeit nicht alle Funktionen unterstützt. | |||||
Vulcan* | 7* | 9 | 12 | Vulcan 5 ist nicht kompatibel Vulcan 7R und 7FS sind nicht kompatibel | |||||
Lowrance | HDS Pro | 9 | 10 | 12 | 16 | ||||
HDS Live | 7 | 9 | 12 | 16 | |||||
HDS Carbon | 7 | 9 | 12 | 16 | |||||
Elite FS | 7 | 9 |
Beachten Sie, dass diese Funktion auch auf dem Simrad NSS evo2 und B&G Zeus2 funktioniert, allerdings nur eingeschränkt. Außerdem wird es weder von Victron noch von Navico offiziell unterstützt und es wird keine neuen Softwareversionen geben, die eventuelle Probleme beheben. Mit anderen Worten, es handelt sich nicht um eine von Navico unterstützte Konfiguration.
Im Moment ist es nicht möglich, die Victron MFD App anders als über den Touchscreen zu steuern. Dies bedeutet, dass Sie Folgendes nicht verwenden können:
Lokale Steuerung, d. h. WheelKey und Pfeiltasten
Simrad OP50
B&G ZC2
13.3.3. Verkabelung
Das Navico-Gerät muss über Ethernet mit dem GX-Gerät verbunden sein. Es ist nicht möglich, eine Verbindung über WLAN herzustellen. Für den Ethernet-Anschluss ist ein Navico-Adapter Voraussetzung, da die Navico-MFDs über einen runden, wasserdichten Steckverbinder auf der Rückseite verfügen. Die Adapter können bei Navico erworben werden:
ETHADAPT-2M 127-56
CABLE RJ45M-5F ETH ADPTR NONWATERPRF
13.3.4. GX-Gerätekonfiguration
Gehen Sie auf dem Victron GX-Gerät zu Einstellungen → Dienste und aktivieren Sie dort sowohl MQTT auf LAN (SSL) als auch MQTT auf LAN (Klartext).
Gehen Sie dann zu Menü → Einstellungen → Systemeinrichtung → Batteriemessungen und stellen Sie dort ein, welche Batterien Sie auf dem MFD anzeigen lassen möchten und unter welchem Namen.
Bei Booten, Wohnmobilen und anderen Anwendungen mit Gleichstromverbrauchern wie z. B. Leuchten und einem installierten Batteriemonitor, stellen Sie bitte sicher, dass Sie die Einstellung “Hat Gleichstromsystem“ aktivieren. Für weitere Informationen dazu lesen Sie bitte im Kapitel Menüstruktur und konfigurierbare Parameter nach.
Weitere Einstellungen wie IP-Adressen oder ähnliches sind nicht erforderlich. Das GX-Gerät und die Navico-Geräte werden über eine Technologie namens linklocal addressing miteinander verbunden.
Es ist möglich, den Router an das gleiche LAN anzuschließen und so das GX-Gerät mit dem Internet zu verbinden. Das GX-Gerät kann auch über WLAN oder mit einem GX LTE 4G mit dem Internet verbunden werden.
Beachten Sie, dass das GX LTE 4G nur verwendet werden kann, wenn das MFD und das GX-Gerät direkt miteinander verbunden sind, ohne einen Router.
13.3.5. Konfigurieren mehrerer Batteriemessungen
In diesem Video wird erklärt, wie Sie mehrere Messungen von Batterien einrichten und wie Sie diese benennen können.
13.3.6. Installation Schritt für Schritt
Verbinden Sie das UTP-Kabel mit dem MFD
Schließen Sie das andere Ende des UTP-Kabels an den Ethernet-Anschluss des GX-Geräts an
Gehen Sie auf dem MFD auf Apps und wählen Sie dann das Victron Energy-Logo, das nach ein paar Sekunden erscheint
Und... das war's. Alle Informationen können nun auf einem einzigen Bildschirm angezeigt werden:
Gleichstromlasten, Batterieinformationen, Landstromanschluss, Solarstromerzeugung, Wechselstromlasten, Wechselrichter- und Generatorsteuerung und die Option zum Öffnen der Remote Console
Dieses Video zeigt die genauen Schritte:
13.3.7. NMEA 2000
Neben dem Anschluss über Ethernet kann ein Navico MFD auch mittels NMEA 2000 an das Victron-System angeschlossen werden. Wenn Sie noch nicht mit dem NMEA 2000-Netz und Victron vertraut sind, lesen Sie zunächst das Kapitel Marine MFD-Integration durch NMEA 2000.
Das MFD kann einfach so konfiguriert werden, dass es die Daten des GX-Geräts anzeigt. Es besteht keine Notwendigkeit, eine Instanz zu ändern.
Um die Datenquellen auf dem MFD einzurichten, gehen Sie zu Einstellungen > Netzwerk > Quellen > Erweiterte Einstellungen.
13.3.8. Generische und unterstützte PGNs
Um die Datenquellen auf dem Navico MFD einzurichten, gehen Sie zu Einstellungen > Netzwerk > Quellen > Erweiterte Einstellungen.
Die folgenden Victron-bezogenen PGNs werden unterstützt:
PGN | Beschreibung |
---|---|
127505 | Flüssigkeitsstand (Tanks) |
127506 | Ausführlicher Gleichstromstatus (Ladezustand, verbleibende Zeit) |
127507 | Status Ladegerät |
127508 | Batteriestatus (Batteriespannung, Batteriestrom) |
127509 | Wechselrichterstatus |
J1939 | AC PGNs |
13.3.9. Fehlerbehebung
Frage 1: Die MFD-Seite zeigt veraltete Informationen oder die Seite mit dem Anschlussproblem an, aber das GX-Gerät läuft und ist angeschlossen und das Victron-Symbol ist auf der Startseite vorhanden.
A1: Versuchen Sie, die Seite neu zu laden, indem Sie das Menü in der oberen rechten Ecke betätigen und START wählen.
![GX_Device_Navico_Home_Button.png](image/166951aa07bde0.png)
13.4. Garmin MFD-Integration
13.4.1. Einführung
In diesem Kapitel wird erklärt, wie Sie eine Verbindung zu Garmin MFDs über einen Ethernet-Anschluss herstellen. Die verwendete Integrationstechnologie nennt sich Garmin OneHelm.
Lesen Sie unbedingt auch das Kapitel Marine-MFD-Integration durch App.
Beachten Sie bitte, dass es eine alternative Methode zum Verbindungsaufbau gibt, nämlich NMEA 2000. Weitere Informationen finden sich im Kapitel Marine MFD-Integration durch NMEA 2000.
13.4.2. Kompatibilität
OneHelm ist derzeit für die folgenden Modelle verfügbar:
GPSMAP® 8400/8600 MFD-Serie
GPSMAP® 722/922/1222 Plus MFD-Serie

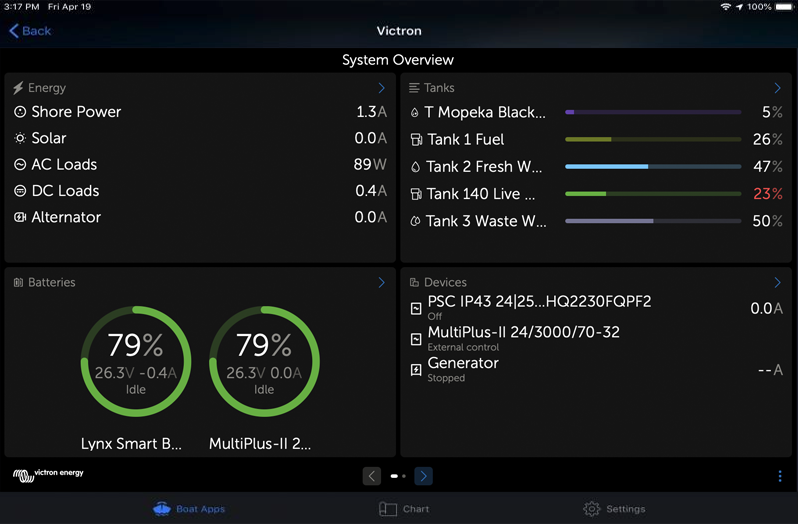

ActiveCaptain wird ebenfalls unterstützt. Der Screenshot unten zeigt ActiveCaptain mit der Victron App.
Von Victron aus können alle GX-Geräte (Cerbo GX, Color Control GX, Venus GX, usw.) verwendet werden, die kompatibel sind. Einzelheiten zur detaillierten Produktkompatibilität in Bezug auf Wechselrichter/Ladegeräte und andere Komponenten finden Sie im Hauptkapitel Marine-MFD-Integration per App.
![GX_Device_Garmin_Active_Captain.png](image/166951aa07eeb0.png)
13.4.3. Verkabelung
Das Garmin MFD muss über Ethernet mit dem GX-Gerät verbunden sein. Es ist nicht möglich, eine Verbindung über WLAN herzustellen. Für den Anschluss an das Ethernet ist ein Garmin-Adapter erforderlich.
Garmin-Teilname | Länge: | Garmin-Teilenummer |
---|---|---|
Marine-Netzwerkkabel | 6 ft | 010-10550-00 |
Marine-Netzwerkkabel | 20 ft | 010-10551-00 |
Marine-Netzwerkkabel | 40 ft | 010-10552-00 |
Marine-Netzwerkkabel | 500 ft | 010-10647-01 |
13.4.4. GX-Gerätekonfiguration
Gehen Sie auf dem Victron GX-Gerät zu Einstellungen → Dienste und aktivieren Sie dort sowohl MQTT auf LAN (SSL) als auch MQTT auf LAN (Klartext).
Gehen Sie dann zu Menü → Einstellungen → Systemeinrichtung → Batteriemessungen und stellen Sie dort ein, welche Batterien Sie auf dem MFD anzeigen lassen möchten und unter welchem Namen.
Bei Booten, Wohnmobilen und anderen Anwendungen mit Gleichstromverbrauchern wie z. B. Leuchten und einem installierten Batteriemonitor, stellen Sie bitte sicher, dass Sie die Einstellung “Hat Gleichstromsystem“ aktivieren. Für weitere Informationen dazu lesen Sie bitte im Kapitel Menüstruktur und konfigurierbare Parameter nach.
Es sind keine besonderen Netzwerkeinstellungen erforderlich. Nicht auf dem Garmin und nicht auf dem GX-Gerät von Victron.
Die Garmin MFDs betreiben einen DHCP-Server. Das GX-Gerät ist standardmäßig für die Verwendung von DHCP konfiguriert. Nachdem Sie das Kabel eingesteckt haben, erscheint nach 10 bis 30 Sekunden das Symbol von Victron Energy.
Verwenden Sie WLAN, um das GX-Gerät mit dem Internet und dem VRM-Portal zu verbinden, während sein Ethernet-Anschluss bereits für die Verbindung mit dem Garmin-Gerät belegt ist. Weitere Informationen dazu finden sich im Kapitel Internetverbindung.
Anmerkung
Der Anschluss eines Garmin MFD an einen Netzwerkrouter über Ethernet führt zu IP-Adressenkonflikten, da der DHCP-Server integriert ist.
Anmerkung
Es ist nicht möglich, ein GX GSM oder ein GX LTE 4G aufgrund des integrierten DHCP-Servers des Garmin MFD zu verwenden.
13.4.5. Konfigurieren mehrerer Batteriemessungen
In diesem Video wird erklärt, wie Sie mehrere Messungen von Batterien einrichten und wie Sie diese benennen können.
13.4.6. Installation Schritt für Schritt
Verbinden Sie das UTP-Kabel mit dem MFD
Schließen Sie das andere Ende des UTP-Kabels an den Ethernet-Anschluss des GX-Geräts an
Gehen Sie auf dem MFD auf Apps und wählen Sie dann das Victron Energy-Logo, das nach ein paar Sekunden erscheint
Und... das war's. Alle Informationen können nun auf einem einzigen Bildschirm angezeigt werden:
Gleichstromlasten, Batterieinformationen, Landstromanschluss, Solarstromerzeugung, Wechselstromlasten, Wechselrichter- und Generatorsteuerung und die Option zum Öffnen der Remote Console
Dieses Video zeigt die genauen Schritte:
13.4.7. NMEA 2000
Neben dem Anschluss über Ethernet kann ein Garmin MFD auch mittels NMEA 2000 an das Victron-System angeschlossen werden. Wenn Sie noch nicht mit dem NMEA 2000-Netz und Victron vertraut sind, lesen Sie zunächst das Kapitel Marine MFD-Integration durch NMEA 2000.
Das MFD kann einfach so konfiguriert werden, dass es die Daten des GX-Geräts anzeigt. Es besteht keine Notwendigkeit, eine Instanz zu ändern.
Um NMEA 2000 auf dem MFD einzurichten, gehen Sie zu Einstellungen > Kommunikation > NMEA 2000-Einrichtung > Geräteliste. Hier können Sie Informationen über die angeschlossenen Produkte anzeigen und deren Namen ändern. Beachten Sie, dass die Namen auf dem MFD und nicht auf dem NMEA 2000-Gerät gespeichert werden.
13.4.8. Generische und unterstützte PGNs
Die folgenden Victron-bezogenen PGNs werden unterstützt:
PGN | Beschreibung |
---|---|
127505 | Flüssigkeitsstand (Tanks) |
127506 | Ausführlicher Gleichstromstatus (Ladezustand, verbleibende Zeit) |
127508 | Batteriestatus (Batteriespannung, Batteriestrom) |
Die unterstützten PGNs können von Modell zu Modell variieren. Bitte ziehen Sie das Handbuch des MFDs zu Rate, um eine Liste der unterstützten PGNs zu erhalten.
13.5. Furuno MFD-Integration
13.5.1. Einführung
In diesem Kapitel wird erklärt, wie Sie eine Verbindung zu Furuno MFDs über einen Ethernet-Anschluss herstellen.
Lesen Sie unbedingt auch das Kapitel Marine-MFD-Integration durch App.
Beachten Sie bitte, dass es eine alternative Methode zum Verbindungsaufbau gibt, nämlich NMEA 2000. Weitere Informationen finden sich im Kapitel Marine MFD-Integration durch NMEA 2000. Derzeit unterstützen Furuno MFDs nur die von Victron-Geräten gesendeten PGNs für Flüssigkeitsstände.
13.5.2. Kompatibilität
Die MFD-Integration ist mit den folgenden Furuno MFDs kompatibel:
NavNet TZtouch3 TZT12F
NavNet TZtouch3 TZT16F
NavNet TZtouch3 TZT19F
Navnet TZtouch2 TZT2BB Black box
Beachten Sie, dass NavNet TZtouch3 MFDs mindestens die Softwareversion v1.08 benötigen. Das Navnet TZtouch2 TZT2BB benötigt mindestens die Softwareversion v7.01.
Beachten Sie auch, dass die Navnet TZtouch2 TZTL-Modelle nicht unterstützt werden.
Von Victron aus können alle GX-Geräte (Cerbo GX, Color Control GX, Venus GX, usw.) verwendet werden, die kompatibel sind. Einzelheiten zur detaillierten Produktkompatibilität in Bezug auf Wechselrichter/Ladegeräte und andere Komponenten finden Sie im Hauptkapitel Marine-MFD-Integration per App.
13.5.3. Verkabelung
Das Furuno-Gerät muss über Ethernet mit dem GX-Gerät verbunden sein. Es ist nicht möglich, eine Verbindung über WLAN herzustellen. Für den Anschluss an das Ethernet kann ein normales Ethernet-Kabel verwendet werden. Das GX-Gerät kann entweder direkt an das MFD angeschlossen werden oder über einen Netzwerk-Router/Switch.
13.5.4. Konfiguration
Ethernet-Konfiguration
Überprüfen Sie auf dem Victron GX-Gerät, ob das Ethernet-Kabel angeschlossen ist. Gehen Sie dann zu Einstellungen → Ethernet und stellen Sie die folgende Konfiguration ein:
Einstellung | Wert |
---|---|
IP-Konfiguration | Handbuch |
IP-Adresse | 172.31.201.12 |
Netmask | 255.255.0.0 |
Gateway | 0.0.0.0 oder die IP-Adresse des Routers in Ihrem Netzwerk |
DNS-Server | 0.0.0.0 oder die IP-Adresse des Routers in Ihrem Netzwerk |
Es ist möglich, einen Router an das gleiche LAN anzuschließen und so das GX-Gerät mit dem Internet zu verbinden. Sorgen Sie dafür, dass die Gateway- und DNS-Server-Einstellungen des GX auf die IP-Adresse des Routers eingestellt sind und dass die LAN-IP-Adressierung des Routers im selben Subnetz konfiguriert ist.
Anmerkung
Es ist nicht möglich, ein GX GSM oder ein GX LTE 4G zu verwenden.
GX-Gerätekonfiguration
Gehen Sie auf dem Victron GX-Gerät zu Einstellungen → Dienste und aktivieren Sie dort sowohl MQTT auf LAN (SSL) als auch MQTT auf LAN (Klartext).
Gehen Sie dann zu Menü → Einstellungen → Systemeinrichtung → Batteriemessungen und stellen Sie dort ein, welche Batterien Sie auf dem MFD anzeigen lassen möchten und unter welchem Namen.
Bei Booten, Wohnmobilen und anderen Anwendungen mit Gleichstromverbrauchern wie z. B. Leuchten und einem installierten Batteriemonitor, stellen Sie bitte sicher, dass Sie die Einstellung “Hat Gleichstromsystem“ aktivieren. Für weitere Informationen dazu lesen Sie bitte im Kapitel Menüstruktur und konfigurierbare Parameter nach.
13.5.5. Konfigurieren mehrerer Batteriemessungen
In diesem Video wird erklärt, wie Sie mehrere Messungen von Batterien einrichten und wie Sie diese benennen können.
13.5.6. NMEA 2000
Neben dem Anschluss über Ethernet kann ein Furuno MFD auch mittels NMEA 2000 an das Victron-System angeschlossen werden. Wenn Sie noch nicht mit dem NMEA 2000-Netz und Victron vertraut sind, lesen Sie zunächst das Kapitel Marine MFD-Integration durch NMEA 2000.
Dieses Kapitel beschreibt die Besonderheiten bei der Anzeige von Victron NMEA 2000-Informationen auf Furuno MFDs. Beachten Sie, dass es sich hierbei nicht um einen umfassenden Leitfaden handelt. Es ist schlicht das Ergebnis unserer Forschung und Entwicklung, die alles auf einem Furuno MFD überprüft hat. Die Funktionalität wird (größtenteils) von der Furuno-Software bestimmt und kann sich daher auch ändern und verbessern, wenn die Firma Furuno ihre Software aktualisiert.
Das MFD kann einfach so konfiguriert werden, dass es die Daten des GX-Geräts anzeigt. Um Tankdaten anzuzeigen, müssen Sie keine Instanz ändern. Um die Batterie-/Gleichstromdaten von Victron-Geräten richtig anzeigen zu können, müssen Sie die Dateninstanzen der gesendeten PGNs ändern. Wie das funktioniert, erfahren Sie hier: Ändern von NMEA 2000-Instanzen, Abschnitt Dateninstanzen.
Um NMEA 2000-Geräte auf dem MFD anzuzeigen, gehen Sie zu Einstellungen > Ersteinrichtung > Datenerfassung > Sensorliste. Hier können Sie grundlegende Informationen anzeigen und Geräteinstanzen und benutzerdefinierte Namen ändern.
13.5.7. Generische und unterstützte PGNs
Die folgenden Victron-bezogenen PGNs werden unterstützt:
PGN | Beschreibung |
---|---|
127505 | Flüssigkeitsstand (Tanks) |
127506 | Ausführlicher Gleichstromstatus (Ladezustand, verbleibende Zeit)1) |
127508 | Batteriestatus (eingeschränkte Unterstützung); Spannung, Strom (1, 2) |
1) Die geprüfte Furuno MFD-Firmware unterstützt maximal 4 Batterien, nicht mehr 2) Aufgrund eines Fehlers in der MFD-Firmware wird ein negativer Strom der Batterie (z. B. beim Entladen) als --- (drei Striche) angezeigt. |
