21. Anhang
21.1. RV-C
21.1.1. Unterstützte DGNs
Dieses Kapitel beschreibt, welche Daten der unterstützten Geräte verfügbar sind und die entsprechenden DGNs (Data Group Numbers).
RV-C definiert verschiedene Nachrichten. Eine detaillierte Spezifikation des Protokolls und die Definition der Nachrichten ist öffentlich zugänglich unter RV-C.com.
21.1.2. RV-C out
Generisch
Die RV-C-Hauptschnittstelle von GX und alle virtuellen Geräte melden die minimal erforderlichen DGNs:
DGN | DGN# | Beschreibung |
---|---|---|
Product_ID | 0xFEEB | Hersteller, Produktname, Seriennummer |
SOFTWARE_ID | 0xFEDA | Software-Version |
DM_RV | 0x1FECA | Fehlerdiagnose |
DM01* | 0x0FECA | Fehlerdiagnose |
* Zusätzlich zur DGN DM_RV 0x1FECA ist auch die J1939 DGN DM01 0x0FECA für alle RV-C out Geräte angekündigt, um ältere RV-C-Wächter zu unterstützen, die die DM_RV DGN nicht unterstützen.
Hauptschnittstelle
Die GX-Hauptschnittstelle identifiziert sich als „Control Panel“ (DSA=68) auf RV-C und ist für die Abfrage und Verarbeitung von Daten von allen RV-C-Knoten zuständig.
Nachrichten zur Gleichstromquelle
Alle mit Gleichstrom verbundenen Geräte sind in der Lage, DC_SOURCE_STATUS_1 zu melden. Dazu gehören die Dienste für Wechselrichter/Ladegeräte, Wechselrichter, Ladegeräte, Batterien und Solarladegeräte. VE.Bus Wechselrichter/Ladegerät und Batterie/BMS melden Gleichstrom und Spannung, alle anderen Geräte nur die Spannung.
Gemäß der RV-C-Spezifikation darf nur ein Knoten Nachrichten zur Gleichstromquelle von derselben Instanz senden. Jeder Gerätetyp hat seine eigene Priorität, mit der bestimmt wird, welcher Knoten die Nachrichten zur Gleichstromquelle senden muss. Betrachten Sie das folgende System:
Wechselrichter/Ladegerät (Gleichstromquelle Instanz 1, Prio 100)
Solarladegerät (Gleichstromquelle Instanz 1, Prio 90)
Wechselstromladegerät mit 3 Ausgängen (Gleichstromquelle Instanz 1, 2 & 3, Prio 80)
Batteriemonitor (Gleichstromquelle Instanz 1, Prio 119)
In diesem Fall sendet der Batteriemonitor Daten zur Gleichstromquelle mit der Instanz 1, da diese die höchste Priorität hat. Zusätzlich sendet das Wechselstromladegerät die Daten zur Gleichstromquelle mit Instanz 2 und 3 (Ausgang 2 und 3), da es keine anderen Geräte mit diesen Instanzen gibt. Weitere Informationen über Nachrichten zur Gleichstromquelle finden Sie im Handbuch zur RV-C-Spezifikation. Kapitel 6.5.1 erklärt den Prioritätsmechanismus.
VE.Bus-Wechselrichter/Ladegerät
Geräte
Nur VE.Bus MultiPlus/Quattro. Der Phoenix Inverter VE.Bus wird ebenfalls von diesem Dienst exportiert, allerdings wird die Anzahl der AC-Eingänge dabei auf 0 gesetzt. Der DSA ist auf 66 (Wechselrichter #1) eingestellt.
Instanzen
Wechselrichter: Standardinstanz 1, konfigurierbar von 1...13
Ladegerät: Standardinstanz 1, konfigurierbar von 1...13
Leitung #1: Standardinstanz 0 (L1), konfigurierbar von 0...1
Leitung #2: Standardinstanz 1 (L2), konfigurierbar von 0...1
Gleichstromquelle: Standardinstanz 1, konfigurierbar von 1...250
Status
DGN | DGN# | Wert |
---|---|---|
INVERTER_AC_STATUS_1 | 0x1FFD7 | L1 AC-Ausgangsspannung, Strom, Frequenz L2 AC-Ausgangsspannung, Strom, Frequenz L2-Daten werden nicht gesendet, wenn sie nicht konfiguriert sind |
INVERTER_STATUS | 0x1FFD4 | Wechselrichterstatus |
CHARGER_AC_STATUS_1 | 0x1FFCA | L1 AC-Eingangsspannung, Strom, Frequenz L2 AC-Eingangsspannung, Strom, Frequenz L2-Daten werden nicht gesendet, wenn sie nicht konfiguriert sind |
CHARGER_AC_STATUS_2 | 0x1FFC9 | Eingangsstrombegrenzung |
CHARGER_STATUS | 0x1FFC7 | Zustand des Ladegeräts |
CHARGER_STATUS_2 | 0x1FEA3 | DC-Spannung /-strom |
CHARGER_CONFIGURATION_STATUS | 0x1FFC6 | Maximaler Ladestrom |
CHARGER_CONFIGURATION_STATUS_2 | 0x1FF96 | Eingangsstrombegrenzung, Maximaler Ladestrom (%) |
DC_SOURCE_STATUS_1 | 0x1FFFD | DC-Spannung /-strom Feste Priorität von 100 (Wechselrichter/Ladegerät) |
Befehle
DGN | DGN# | Wert |
---|---|---|
INVERTER_COMMAND 1) | 0x1FFD3 | Wechselrichter aktivieren/deaktivieren |
CHARGER_COMMAND 1) | 0x1FFC5 | Ladegerät aktivieren/deaktivieren |
CHARGER_CONFIGURATION_COMMAND | 0x1FFC4 | Maximaler Ladestrom Hinweis: Dies ist eine dynamische Einstellung und wird nach einem Neustart des Wechselrichters/Ladegeräts auf den Wert zurückgesetzt, mit dem das Gerät konfiguriert wurde. |
CHARGER_CONFIGURATION_COMMAND_2 | 0x1FF95 | Eingangsstrombegrenzung des Ladegeräts |
1) Vom RV-C aus können Sie das Ladegerät und den Wechselrichter separat steuern. Diese beiden Ein-/Ausschaltwerte werden dann zu einem einzigen Schalterwert kombiniert (wie auf der Seite VE.Bus in der GX-Benutzeroberfläche zu sehen, siehe oberstes Element im Screenshot unten). Wenn der Wechselrichter/Ladegerät eingeschaltet ist, führt das Ausschalten des Ladegeräts dazu, dass nur der Wechselrichter funktioniert. Wenn Sie den Wechselrichter ausschalten, wird nur das Ladegerät eingeschaltet (wenn Landstrom angeschlossen ist).
Victron definiert die folgenden Optionen zur Steuerung eines kombinierten Wechselrichters/Ladegeräts:
Status | Anmerkungen |
---|---|
Aus | Wechselrichter und Ladegerät sind beide ausgeschaltet |
Nur Wechselrichter | Nur der Wechselrichter ist eingeschaltet |
Nur Ladegerät | Nur das Ladegerät ist eingeschaltet |
Ein | Sowohl der Wechselrichter als auch das Ladegerät sind eingeschaltet |
Mit dieser Option wird das Schaltermenü angezeigt:
Wechselrichter
Geräte
Phoenix Wechselrichter VE.Direct und Wechselrichter RS. Der DSA ist auf 66 (Wechselrichter #1) eingestellt.
Instanzen
Wechselrichter: Standardinstanz 2, konfigurierbar von 1...13
Leitung: Standardinstanz 0 (L1), konfigurierbar von 0...1
Gleichstromquelle: Standardinstanz 1, konfigurierbar von 1...250
Status
DGN | DGN# | Wert |
---|---|---|
INVERTER_AC_STATUS_1 | 0x1FFD7 | L1 AC-Ausgangsspannung, Strom, Frequenz |
INVERTER_STATUS | 0x1FFD4 | Wechselrichterstatus |
DC_SOURCE_STATUS_1 | 0x1FFFD | DC voltage (DC-Stromspannung) Feste Priorität von 60 (Wechselrichter) |
Befehle
DGN | DGN# | Wert |
---|---|---|
INVERTER_COMMAND | 0x1FFD3 | Wechselrichter aktivieren / deaktivieren / Last erkennen |
Wechselstromladegerät
Geräte
Skylla-I, Skylla-IP44/IP65, Phoenix Smart IP43-Ladegerät. Der DSA ist auf 74 (Konverter #1) eingestellt.
Instanzen
Ladegerät: Standardinstanz 2, konfigurierbar von 1...13
Leitung: Standardinstanz 0 (L1), konfigurierbar von 0...1
Gleichstromquelle #1: Standardinstanz 1, konfigurierbar von 1...250
Gleichstromquelle #2: Standardinstanz 2, konfigurierbar von 1..250
Gleichstromquelle #3: Standardinstanz 3, konfigurierbar von 1...250
Status
DGN | DGN# | Wert |
---|---|---|
CHARGER_AC_STATUS_1 | 0x1FFCA | AC-Strom |
CHARGER_AC_STATUS_2 | 0x1FFC9 | Eingangsstrombegrenzung |
CHARGER_STATUS | 0x1FFC7 | Zustand des Ladegeräts |
CHARGER_STATUS_2 | 0x1FEA3 | Gleichstromquelle 1: Spannung, Stromausgang 1 Gleichstromquelle 2: Spannung, Stromausgang 2 Gleichstromquelle 3: Spannung, Stromausgang 3 Instanzen 2, 3 werden nicht gesendet, wenn nicht vorhanden |
CHARGER_CONFIGURATION_STATUS_2 | 0x1FF96 | Eingangsstrombegrenzung |
DC_SOURCE_STATUS_1 | 0x1FFFD | Gleichstromquelle 1: Spannung Gleichstromquelle 2: Spannung Gleichstromquelle 3: Spannung Instanzen 2, 3 werden nicht gesendet, wenn nicht vorhanden. Feste Priorität von 80 (Ladegerät) |
Befehle
DGN | DGN# | Wert |
---|---|---|
CHARGER_COMMAND | 0x1FFC5 | Ladegerät aktivieren/deaktivieren |
CHARGER_CONFIGURATION_COMMAND_2 | 0x1FF95 | Eingangsstrombegrenzung |
Solar-Ladegerät
Geräte
BlueSolar, SmartSolar, MPPT RS. Der DSA ist auf 141 (Solarladeregler) eingestellt.
Instanzen
Ladegerät: Standardinstanz 1, konfigurierbar von 1...250
Gleichstromquelle: Standardinstanz 1, konfigurierbar von 1...250
Status
DGN | DGN# | Wert |
---|---|---|
SOLAR_CONTROLLER_STATUS | 0x1FEB3 | Betriebszustand |
SOLAR_CONTROLLER_STATUS_5 | 0x1FE82 | Gesamter Ertrag |
SOLAR_CONTROLLER_BATTERY_STATUS | 0x1FE80 | Batteriespannung /-strom |
SOLAR_CONTROLLER_ARRAY_STATUS | 0x1FDFF | PV-Spannung /-strom |
DC_SOURCE_STATUS_1 | 0x1FFFD | DC voltage (DC-Stromspannung) Feste Priorität von 90 (Ladegerät + 10) |
Batterie/BMS
Geräte
BMV, SmartShunt, Lynx Shunt, Lynx Ion, Lynx Smart BMS, BMS-Can Batterien. Der DSA ist auf 69 (Ladezustand der Batterie - Monitor) eingestellt.
Instanzen
Haupt: Standardinstanz 1, konfigurierbar 1...250; Standardpriorität 119, konfigurierbar 0...120
Starter: Standardinstanz 2, konfigurierbar 1...250; Standardpriorität 20, konfigurierbar 0...120
Status
DGN | DGN# | Wert |
---|---|---|
DC_SOURCE_STATUS_1 | 0x1FFFD | Spannung, Strom Starterinstanz wird nicht gesendet, wenn keine Starterbatterie vorhanden ist |
DC_SOURCE_STATUS_2 | 0x1FFFC | Temperatur, soc, Restzeit |
DC_SOURCE_STATUS_4 | 0x1FEC9 | Gewünschte maximale Spannung, Strom |
Tanks
Geräte
Integrierte Tanks, GX-Tank, N2K-Tanks. Der DSA ist für LPG-Tanks auf 73 (LPG) und für alle anderen Tanktypen auf 72 (Wasser/Abfalltanksystem) eingestellt.
Instanzen
Tank: Standardinstanz 0, konfigurierbar von 0...15
Status
DGN | DGN# | Wert |
---|---|---|
TANK_STATUS | 0x1FFB7 | Flüssigkeitstyp, relativer Füllstand, absoluter Füllstand, Tankgröße Auflösung auf 100 festgelegt |
RV-C unterstützt nur 4 Tankarten (0...3), während Victron bis zu 11 Tankarten unterstützt. Die Tabelle mit den zusätzlichen Tankarten ist Victron-spezifisch und ist mit den von uns verwendeten Tankarten kompatibel.
Unterstützte Tankarten:
Venus / NMEA 2000 | RV-C | |
---|---|---|
Flüssigkeitstyp | Flüssigkeitscode | Typ |
Kraftstoff | 0 | 4 (herstellerdefiniert) |
Süßwasser | 1 | 0 |
Abwasser (Grauwasser) | 2 | 2 |
Lebendfischbehälter | 3 | 5 (herstellerdefiniert) |
Öl | 4 | 6 (herstellerdefiniert) |
Schwarzwasser | 5 | 1 |
Benzin | 6 | 7 (herstellerdefiniert) |
Diesel | 7 | 8 (herstellerdefiniert) |
LPG | 8 | 3 |
LNG | 9 | 9 (herstellerdefiniert) |
Hydrauliköl | 10 | 10 (herstellerdefiniert) |
Brauchwasser | 11 | 11 (herstellerdefiniert) |
Bitte beachten Sie, dass herstellerdefiniert bedeutet, dass diese Flüssigkeitstypen nicht in RV-C definiert sind, sondern nur für Victron RV-C Geräte verwendet werden.
21.1.3. DGN 60928 Eindeutige Identifikationsnummerb]n
Das GX-Gerät weist jedem virtuellen Gerät eine individuelle, eindeutige Identifikationsnummer zu. Ändern Sie diese nur, wenn Sie mehrere GX-Geräte in einem RV-C-Netzwerk verwenden.
Die eindeutige Identitätsnummer wird für die GX-interne „Datenbank“ der CAN-bus-Geräte verwendet, um Geräte bei der Adressbestimmung zu vergleichen. Um Überschneidungen auf dem CAN-bus zu vermeiden, müssen Sie das zweite GX-Gerät auf den eindeutigen Identitätsbereich von 1000–1499 einstellen. Dies können Sie tun, indem Sie den Wahlschalter für die eindeutige Identität auf 2 (2 * 500) setzen. Dies funktioniert genau so wie bei VE.Can, siehe den Abschnitt PGN 60928 NAME Eindeutige Identitätsnummern.
21.1.4. RV-C in
Tanks
Geprüft mit Garnet SeeLeveL II 709 und Tanks aus der RV-C out-Funktion eines anderen GX-Geräts.
Batterien
Lithionics ist die einzige unterstützte RV-C-Batterie (einschließlich DVCC-Unterstützung).
21.1.5. Geräteklassen
Dieser Abschnitt gibt einen grundlegenden Überblick darüber, wie die einzelnen Geräteklassen an der RV-C-Spezifikation teilnehmen. In jedem Fall wird die „Level 1”-Integration weitgehend unterstützt (Basisbetrieb), wobei von Fall zu Fall Erweiterungen vorgenommen werden.
Unabhängige AC-Ladegeräte
Die AC-basierte Ladegeräteklasse teilt ihren Betriebs- und Konfigurationsstatus mit Hilfe der CHARGER_xx-Gruppe von RV-C-Nachrichten mit. Die Benutzersteuerung muss das Ein- und Ausschalten über das RV-C-Protokoll sowie die Einstellung der Grenzwerte für die Landstromversorgung (AC) umfassen.
Unabhängige AC-Wechselrichter
Diese Klasse von AC-Wechselrichtern meldet ihren Betriebszustand über die Gruppe INVERTER_xx der RV-C-Mitteilungen. Der eingehende Befehl ist auf ein/aus (aktivieren/deaktivieren) über RV-C beschränkt.
AC-Ladegerät / -Wechselrichter
Kombinierter Wechselrichter/Ladegerät - zeigt sowohl CHARGER_xx als auch INVERTER_xx Meldungen an.
Solarregler
Die Solarladegeräte melden ihren Betriebsstatus in Echtzeit.
Ladezustandsmesser
Ladezustandsmesser können dazu verwendet werden, den aktuellen Batteriestatus über RV-C zu melden: Spannung, Strom, Temperatur, Ladezustand, usw. RV-C verlangt, dass immer nur EIN Gerät für eine bestimmte Batterie antwortet. Wenn also ein geeignetes BMS installiert ist, wird dieses die Datenquelle sein.
BMS (unterstützt von Victron oder Victron-Drittanbietern)
In vielen Fällen wird/werden die Batterie(n) im System direkt an ein Victron Cerbo GX oder Cerbo-S GX angeschlossen sein, entweder über Victron-Geräte oder über unterstützte kompatible BMS von Drittanbietern. Solche Batterien sollten in der RV-C-Umgebung über die DC_SOURCE_STATUSxx-Nachrichten dargestellt werden.
Tankfüllstandsmesser
Tankzähler werden in RV-C-Nachrichten übersetzt, wobei die bestehenden Tank-IDs/VRM-Instanznummern weitergeführt werden.
21.1.6. Instanzübersetzung
RV-C nutzt Instanzen auf verschiedene Arten:
Gleichstromquelleninstanz
AC-Leitung
Geräteinstanz (kontextabhängig)
Jede Verwendung der Instanz hat eine bestimmte Bedeutung, und ein bestimmtes Gerät kann zeitweise eine oder mehrere dieser Instanzen verwenden.
Gleichstromquelleninstanz
In RV-C ist eine Gleichstromquelle etwas, das Energie erzeugen und (optional) speichern kann. In der Regel eine Batterie, es kann aber auch eine Brennstoffzelle oder die Ausgangsseite eines Gleichstromschützes/Trennschalters sein.
Eine Gleichstromquelle kann als ein Batteriesystem und der dazugehörige physikalische Bus betrachtet werden, z. B. die Hausbatterie, die Gleichstromsammelschiene und die Gleichstromverkabelung. Gleichstromquelleninstanzen werden verwendet, um nachfolgende Geräte (z. B. ein Ladegerät oder einen Wechselrichter) mit dem „Gleichstrombus” zu verknüpfen, an den sie angeschlossen sind.
Auf diese Weise ist es möglich, die Verbindung aller Geräte mit ihrem DC-Bus über den Wert ihrer Gleichstromquelleninstanz darzustellen (Starterbatterie und ihre Lichtmaschine, Hausbatterie und ihre Ladegeräte usw.).
Beachten Sie, dass in einigen Fällen (z. B. bei einem DC-DC-Wandler oder einem Schütz) ein Gerät mit zwei verschiedenen Gleichstromquelleninstanzen verbunden sein kann. So würde z. B. ein DC-DC-Wandler mit den beiden „Batterien” assoziiert, an die er angeschlossen ist, während ein Schütz mit der Batterie assoziiert werden könnte, an die es angeschlossen ist, wobei eine separate Gleichstromquelleninstanz dann der nachfolgende DC-Bus auf der Lastseite des Schützes darstellt.
Obwohl Victron in der Lage ist, mehr als eine Batterie (eine Haus- und eine Starterbatterie) zu unterstützen, liegt der Schwerpunkt auf einer Batterie. Das dbus-rvc-Modul stellt dem RV-C die „primäre” Batterie als „Gleichstromquelleninstanz = 1” (Hausbatterie) Information zur Verfügung.
Falls vorhanden, werden zusätzliche Victron-Messgeräte mit Gleichstromquelleninstanzen von 2 dargestellt. Als Beispiel sei die optionale Spannungsmessung der Starterbatterie an SmartShunts genannt.
Wechselstromleitung
Die Wechselstromleitung ist viel einfacher, da RV-C von einem begrenzten Wechselstromsystem ausgeht, das üblicherweise als Leitung 1 oder Leitung 2 definiert ist. Victron unterstützt dreiphasige Systeme, was in der RV-C-Spezifikation nicht enthalten ist. Alle Installationen mit 3-Phasen-Systemen werden vom dbus-RVC-Modul nicht unterstützt und AC-bezogene RV-C-Meldungen werden entsprechend unterdrückt.
Geräteinstanz
Die Geräteinstanz ist eine Möglichkeit, verschiedene physische Geräte desselben Typs voneinander zu trennen. Beispiel: Wenn eine Anlage zwei Wechselstrom-Ladegeräte enthält, die an dieselbe Batterie angeschlossen sind, würde so jedem eine eigene Geräteinstanz zugewiesen, während beide dieselbe Gleichstromquelleninstanz nutzen würden Jedes Ladegerät wäre auch mit einer Wechselstromleitung verbunden, die zwar dieselbe sein kann, aber nicht sein muss. Auf diese Weise wird das AC-Ladegerät vollständig durch seine AC- und DC-Verkabelung beschrieben, während es durch seine Geräteinstanz eindeutig identifiziert werden kann.
Geräteinstanzen sind innerhalb einer bestimmten Klasse von Geräten relevant. Ein Wechselstrom-Ladegerät kann die Geräteinstanzen 1 und 2 definieren, die nicht mit den Geräteinstanzen 1 und 2 eines Gleichstrom-Motorsteuergeräts verbunden sind.
Anmerkung
Mit Ausnahme der Tanküberwachung sind die Geräteinstanzen für jede spezifische Geräteklasse fest als 1 programmiert.
21.1.7. RV-C Fehler- und Störungsbeseitigung
RV-C-Fehlermeldungen:
Fehlerzustände werden über die DGNs DM_RV (0x1FECA) und J1939 DM01 (0x1FECA) gemeldet.
In Version 1 werden die Bits für den Betriebsstatus, das gelbe und das rote Leuchtfeld unterstützt, da sie in DSA gespeichert sind.
SPN wird unter normalen Bedingungen auf 0xFFFFFF gesetzt und immer dann auf 0x0, wenn eine Warnung oder ein Fehlerzustand in unterstützten Victron-Geräten vorliegt.
FMI wird stets auf 0x1F (Failure mode not available) gesetzt.
Diese einfache Zuordnung ermöglicht die Anzeige eines Alarm- oder Fehlerzustands in einem bestimmten Victron-Gerät auf externen Benutzerdisplays, so dass der Benutzer die Victron-Diagnosehilfen für zusätzliche Erkenntnisse nutzen kann.
21.1.8. RV-C-Gerätepriorität
Ein entscheidendes Konzept beim RV-C ist die Anwendung von Geräteprioritäten.
Die Priorität eines bestimmten Geräts wirkt sich darauf aus, ob es DGNs senden darf (z. B. sollte ein BMS mit einer höheren Priorität Details zum Batteriestatus senden, während ein MPPT-Regler mit einer niedrigeren Priorität zurückstehen sollte).
Die Gerätepriorität wird manchmal auch verwendet, um bestimmte Knoten anderen vorzuziehen, so kann es z. B. wünschenswert sein, Landstrom statt Wechselstrom zu verwenden.
Bei der Implementierung von dbus-rvc werden die folgenden Prioritäten in den übertragenen Nachrichten fest einprogrammiert:
DC_SOURCE_STATUS_xx-Meldungen: Priorität = 120 (SoC/BMS)
SOLAR_xx-Meldungen: Priorität des Ladegeräts = 110
CHARGER_xx-Meldungen (Wechselrichter/Ladegeräte): Priorität des Ladegeräts = 100
CHARGER_xx-Meldungen (AC-Ladegeräte): Priorität des Ladegeräts = 80

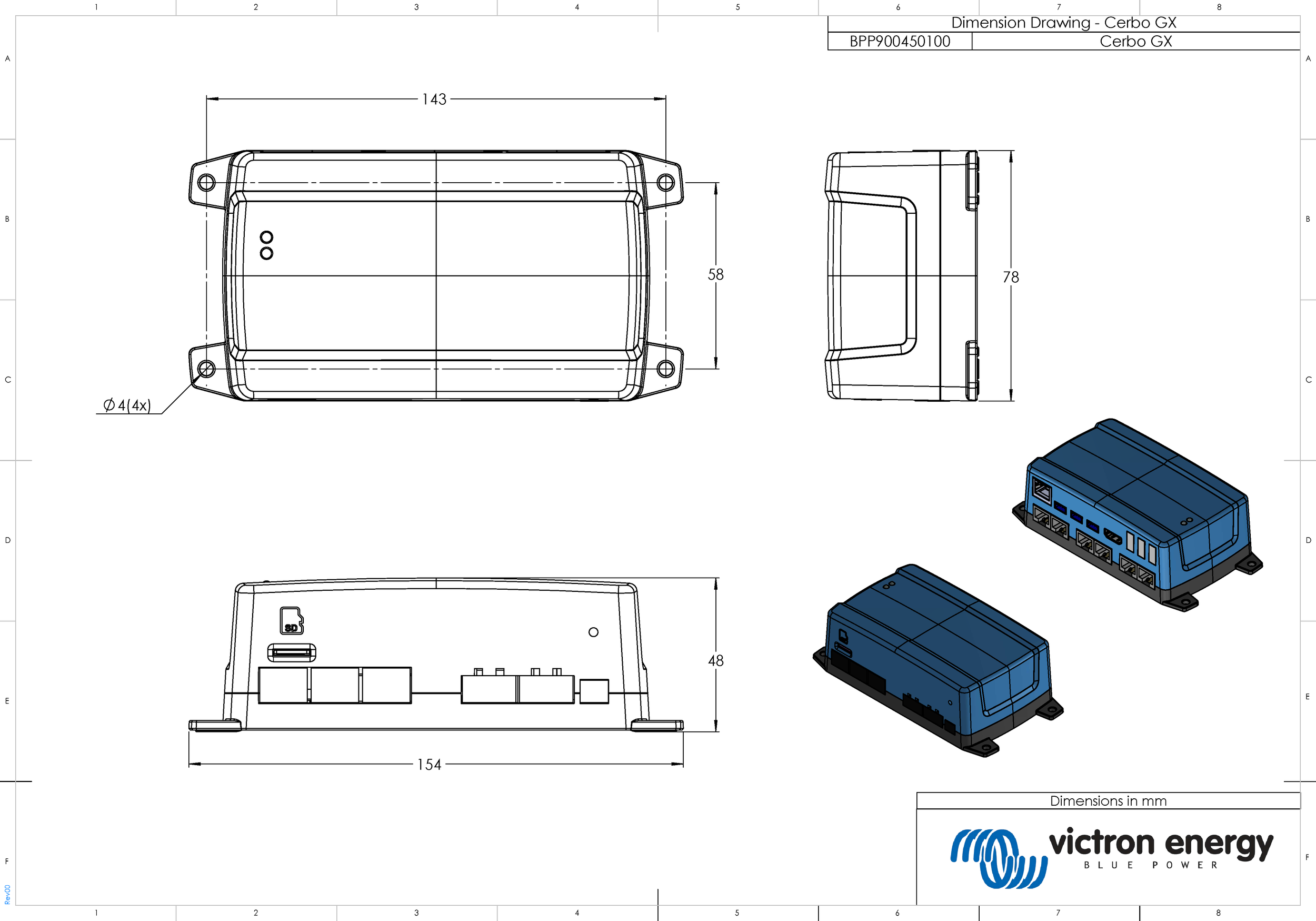

21.2. Cerbo-S GX Maße
![Cerbo-GX.PDF](image/166951aa16b895.png)
21.3. Modbus-Halteregister für den ComAp InteliLite 4-Regler
In der folgenden Tabelle finden Sie die erforderliche ComAp Modbus-Konfiguration.
Die Register müssen mit der Software InteliConfig anhand der untenstehenden Registerliste angepasst werden. Die Registerpositionen zwischen den angegebenen Registern müssen ggf. mit anderen Werten gefüllt werden, da die Abfrage von Registergruppen mit undefinierten Registern zu einem Kommunikationsfehler führen kann. Je nach Aggregat können die Werte für Drehzahl, Kühlmitteltemperatur, Öldruck und Kraftstoffstand stattdessen vom Steuergerät gemeldet werden (Com.Obj. 10153 bis 10172). Die Einstellung „Einheiten-/Leistungsformat“ muss auf den Standardeinstellungen „Metrisch – 20 °C, 10,0 Bar, 11,4 l/h“ für Einheiten und „Standard 1 kW/kVA/kVAr 1 V“ für Leistungsformat bleiben.
Zusätzlich zu den aufgeführten Halteregistern wird die Spule 4700 zum Starten und Stoppen des Aggregats verwendet.
Register | Kom. Obj. | Name | DIM | Typ | Dez | Gruppe |
---|---|---|---|---|---|---|
01004 | 10123 | MotorDrehzahl | U/min | int16 | 0 | Motor |
01006 | 9152 | T-Kühlmittel | °C | int16 | 0 | Regler E/A |
01008 | 9151 | P-Öl | bar | int16 | 1 | Regler E/A |
01013 - 01014 | 8206 | Betriebsstunden | h | int32 | 1 | Statistiken |
01020 | 8202 | Last P | kW | int16 | 0 | Last |
01021 | 8524 | Last P L1 | kW | int16 | 0 | Last |
01022 | 8525 | Last P L2 | kW | int16 | 0 | Last |
01023 | 8526 | Last P L3 | kW | int16 | 0 | Last |
01036 | 8210 | Generatorfrequenz | Hz | uint16 | 1 | Generator |
01037 | 8192 | Generatorspannung L1-N | V | uint16 | 0 | Generator |
01038 | 8193 | Generatorspannung L2-N | V | uint16 | 0 | Generator |
01039 | 8194 | Generatorspannung L3-N | V | uint16 | 0 | Generator |
01043 | 8198 | Laststrom L1 | A | uint16 | 0 | Last |
01044 | 8199 | Laststrom L2 | A | uint16 | 0 | Last |
01045 | 8200 | Laststrom L3 | A | uint16 | 0 | Last |
01053 | 8213 | Batterie-Volt | V | int16 | 1 | Regler E/A |
01055 | 9153 | Kraftstoffstand | % | int16 | 0 | Regler E/A |
01263 - 01264 | 8205 | Aggregat kWh | kWh | int32 | 0 | Statistiken |
01298 | 9244 | Motorzustand | String-Liste | Info | ||
01301 | 12944 | Anschlusstyp | String-Liste | Info | ||
01307 - 01322 | 24501 | ID-String | Langer String | Info | ||
01323 - 01330 | 24339 | FW-Version | Kurzer String | Info | ||
01382 | 9887 | Reglermodus | String-Liste | Info | ||
03000 - 03007 | 8637 | Aggregatname | Kurzer String | Grundeinstellungen / Name | ||
21.4. Modbus-Halteregister für unterstützte DSE-Aggregateregler
In der folgenden Tabelle sind die Modbus-Halteregister aufgeführt, die das GX-Gerät ausliest. Beachten Sie, dass diese Modbus-Tabelle die DSE-Registerliste wiedergibt, nicht die des GX-Geräts. Diese Definitionen folgen dem Deep Sea Electronics GenComm Standard (Version 2.236 MF). Die Modbus-Registerliste zum Auslesen dieser Daten aus dem GX-Gerät finden Sie im Abschnitt Downloads auf der Victron-Website.
Die in der Spalte Anmerkungen als erforderlich gekennzeichneten Register sind entscheidend für die Identifizierung der DSE-Aggregatregler im GX-Gerät und für den ordnungsgemäßen Betrieb des Victron-Ökosystems mit dem Generator. Nehmen Sie keine Änderungen vor. Alle anderen Register sind optional.
Hinweis: Seite und Registerversatz sind Begriffe aus dem DSE GenComm Standard.
Register | Seite | Versatz | Name | Einheiten | Anmerkungen |
---|---|---|---|---|---|
768 | 3 | 0 | Herstellercode | Erforderlich für die Identifizierung von DSE-Reglern | |
769 | 3 | 1 | Modellnummer | ||
770 | 3 | 2 | Seriennummer | ||
772 | 3 | 4 | Steuerungsmodus | ||
1024 | 4 | 0 | Öldruck | kPa | |
1025 | 4 | 1 | Kühlmitteltemperatur | °C | |
1026 | 4 | 2 | Öltemperatur | °C | |
1027 | 4 | 3 | Kraftstoffstand | % | |
1029 | 4 | 5 | Batteriespannung des Motors | V | |
1030 | 4 | 6 | Motordrehzahl | U/min | Erforderlich für den ordnungsgemäßen Betrieb des Victron-Ökosystems |
1031 | 4 | 7 | Generatorfrequenz | Hz | |
1032 | 4 | 8 | Generatorspannung L1-N | V | |
1034 | 4 | 10 | Generatorspannung L2-N | V | |
1036 | 4 | 12 | Generatorspannung L3-N | V | |
1044 | 4 | 20 | Generatorstrom L1 | A | |
1046 | 4 | 22 | Generatorstrom L2 | A | |
1048 | 4 | 24 | Generatorstrom L3 | A | |
1052 | 4 | 28 | Generator-Watt L1 | W | |
1054 | 4 | 30 | Generator-Watt L2 | W | |
1056 | 4 | 32 | Generator-Watt L3 | W | |
1536 | 6 | 0 | Gesamt-Watt des Generators | W | |
1558 | 6 | 22 | % der maximalen Leistung des Generators | % | |
1798 | 7 | 6 | Motorlaufzeit | Sekunden | |
1800 | 7 | 8 | Generator pos. kW Stunden | kWh | |
1808 | 7 | 16 | Anzahl der Starts | ||
Von 2048 | 8 | Alarmbedingungen | |||
4096 bis 4103 | 16 | Steuerregister | |||
Von 39424 | 154 | Alarmbedingungen |
