Cerbo-S GX Manual

Se puede usar un relé interno de un dispositivo GX (p. ej.: Cerbo-S GX) para arrancar y detener de forma automática un generador. Este relé (o interruptor) puede “accionarse” con una serie de condiciones definidas por el usuario. Este apartado explica qué condiciones se pueden usar y describe los pasos que se han de seguir para configurar esta útil función.

Puede obtener más información general sobre el uso de un generador con Victron en Preguntas frecuentes sobre el generador MultiPlus.

En primer lugar, conecte el relé al generador. El relé se encuentra en la parte posterior del Cerbo-S GX - marcado como Relé. Si se usa un Cerbo-S GX, verá dos relés en la parte inferior de la unidad, pero solo el relé 1 puede usarse para la función de arranque/parada automática del generador.

El cableado entre el Cerbo-S GX y el generador ha de ser “permanente” para que el generador siga funcionando y para permitir la “parada” automática cuando se cumplan los parámetros de parada automática.

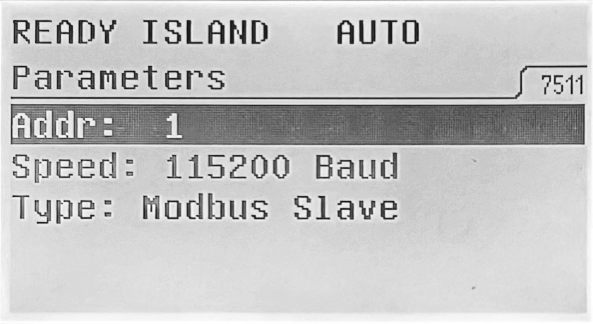

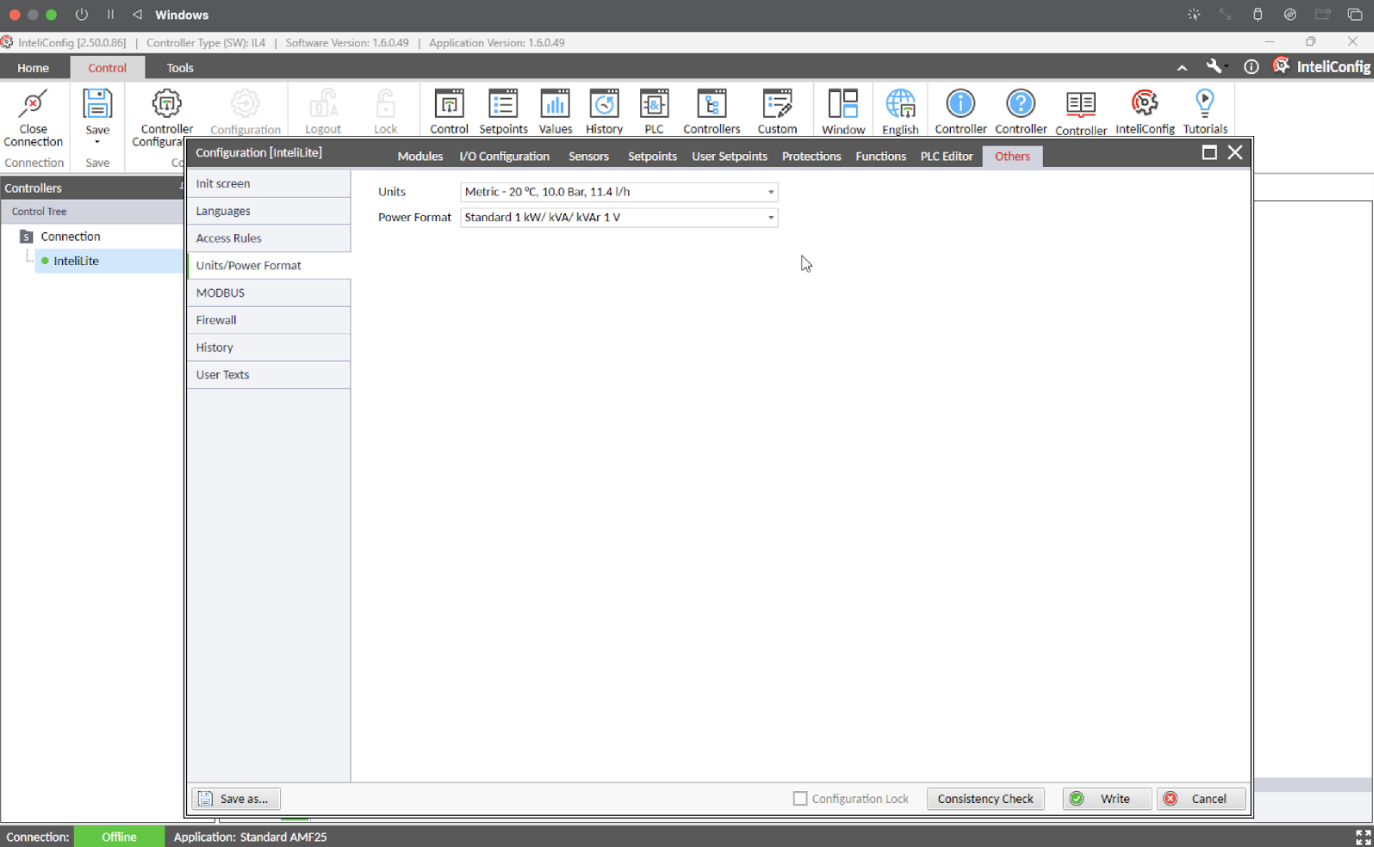

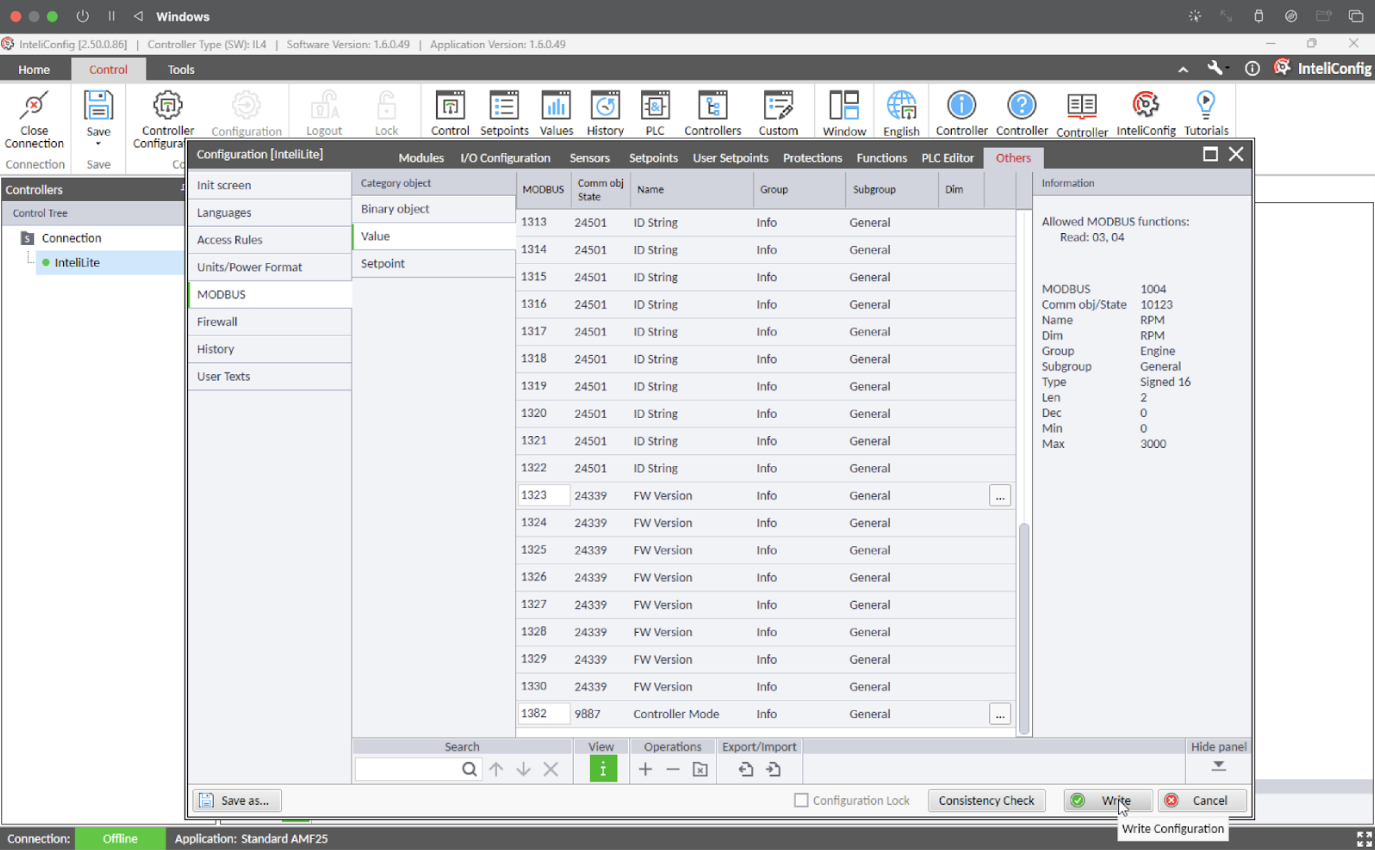

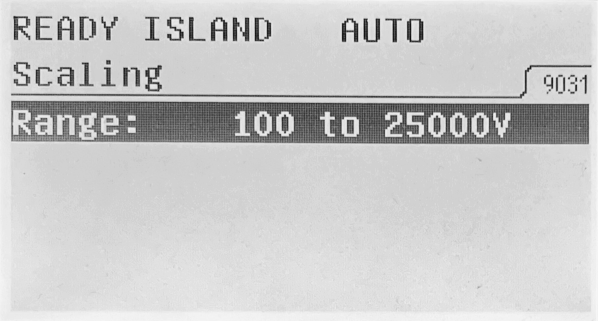

Además de accionar el relé interno, la función de arranque/parada automática también puede habilitarse para controlar directamente generadores Fischer Panda compatibles. Para más información sobre la conexión de generadores Fischer Panda, véase el capítulo Asistencia del generador Fischer Panda de este manual.

Hay muchas variaciones del cableado de la parte del generador por lo que debe consultar el manual de su generador o a su distribuidor acerca de su configuración de arranque por cable a distancia.

Vaya a: Configuración → Relé y configure las opciones de función en “Arranque/parada del generador”

Relé

Una vez activada esta función, podrá encontrar todos los ajustes relativos a la función arranque/parada automática del generador en el menú principal en: Configuración → Arranque/parada del generador.

Generadores Fisher Panda

Una vez ajustado el Modo, todos los ajustes aparecerán en la entrada del menú de Arranque/parada automática situado en la parte inferior de la página.

Para ir a Condiciones desde el menú principal vaya a: Configuración → Arranque y parada del generador→ Configuración → Condiciones

Si se pierde la comunicación: Si en alguna ocasión se rompe la comunicación entre el Cerbo-S GX y el inversor/cargador VE.Bus y se han establecido parámetros que dependen de esta información, elija entre las siguientes acciones:

Detener el generador cuando haya entrada de CA disponible: Esta opción es ideal para sistemas auxiliares en los que un Quattro tiene electricidad de la red conectada a su terminal AC-in 1 o AC-in 2 y un generador conectado al otro terminal AC-in. Con esta opción activada, el generador no se detendrá hasta que se restablezca el suministro tras un fallo de la red. Esta función no está disponible para Quattro conectados por VE.Can.

El usuario puede definir los siguientes parámetros para accionar el arranque/parada automática del generador:

(* El valor medido aquí será el consumo de CA total del sistema.)

Se da prioridad a los parámetros de cada condición en el orden mostrado anteriormente. Cuando se cumplan varias condiciones al mismo tiempo, solo se mostrará la condición de mayor prioridad como activa. Se evaluarán todas las condiciones habilitadas, incluso si el generador ya está en funcionamiento. Cuando se haya cumplido la condición activa, un parámetro no satisfecho de una condición de menor prioridad mantendrá el generador en funcionamiento.

17.6.2. Relés activados por el estado de carga de la batería

Usar el valor de estado de la carga de la batería para arrancar/detener: Esta opción puede encenderse o apagarse. Arrancar cuando el estado de carga de la batería sea inferior a: Fije el nivel de agotamiento para el arranque automático. Valor de arranque durante los periodos de silencio:  Durante los periodos de silencio puede ser adecuado retrasar el arranque automático hasta que sea inevitable. Si se ha definido un periodo de silencio fije un nivel de arranque automático inferior, a un nivel más crítico. Detener cuando el estado de carga de la batería sea superior a:  Fije el nivel de recarga para la parada automática. Valor de parada durante los periodos de silencio: Si se ha definido un periodo de silencio fije un nivel de parada automática inferior para que el tiempo de funcionamiento del generador sea más corto.

17.6.3. Relés activados por la corriente de la batería

Usar el valor de tensión de la batería para arrancar/detener: Esta opción puede ponerse en on o en off. Arrancar cuando la tensión de la batería sea inferior a: Cuando se experimente una alta demanda de CA que vaya a agotar pronto la batería, el generador puede arrancarse automáticamente para ayudar a cubrir esa demanda. Establezca el nivel de corriente al que sucederá esto. Valor de arranque durante los periodos de silencio: Si se ha definido un periodo de silencio fije un valor de corriente mayor, a un nivel más crítico. Arrancar cuando se cumpla la condición para: Fije un intervalo previo al arranque automático. Algunos dispositivos CA extraerán una corriente pico elevada pero breve en el arranque. Al forzar un intervalo de tiempo previo al arranque automático se impedirá que el generador arranque innecesariamente. Detener cuando la corriente de la batería sea inferior a:  Fije la corriente para la parada automática. Valor de parada durante los periodos de silencio: Si se ha definido un periodo de silencio fije un nivel de corriente más elevado para que el tiempo de funcionamiento del generador sea más corto. Detener cuando se cumpla la condición para: Fije un intervalo de tiempo para garantizar que la condición de reducción de corriente es estable.

17.6.4. Relés activados por la tensión de la batería

• Usar el valor de tensión de la batería para arrancar/detener: Esta opción puede ponerse en on o en off.

• Arrancar cuando la tensión de la batería sea inferior a: Cuando la tensión de la batería caiga por debajo del valor introducido el relé arrancará el generador.

• Valor de arranque durante los periodos de silencio: Si se ha definido un periodo de silencio introduzca un valor inferior (más crítico) para garantizar que el generador solo arrancará de forma automática cuando sea absolutamente necesario.

• Detener cuando se cumpla la condición para: Esta opción introduce un intervalo de tiempo antes de detener el generador cuando se alcanza el valor de “parada”. Así se garantiza que la subida de tensión es estable.

17.6.5. Relés activados por la carga CA

Los activadores de la carga CA funcionan de forma similar a otros activadores, pero la función está refinada por un ajuste de Medición. Este ajuste de Medición está disponible en la versión de firmware v2.0 y posteriores y tiene tres valores posibles:

Consumo total (Opción predeterminada) Salida de CA total del inversor Fase más alta en la salida CA del inversor

17.6.6. Relés activados por la alta temperatura del inversor

Arrancar si hay un aviso de alta temperatura: Esta opción puede ponerse en on o en off. Arrancar cuando haya un aviso activo para: Fije un intervalo de tiempo para evitar subidas de temperatura temporales, ocasionadas por demandas elevadas pero breves de CA. Una vez que el aviso ha desaparecido, detener tras: Fije un intervalo de tiempo para garantizar que la reducción de temperatura del inversor - normalmente causada por una menor demanda de energía - es estable.

17.6.7. Relés activados por la sobrecarga del inversor

Arrancar cuando haya un aviso de sobrecarga: Esta opción puede ponerse en on o en off. Arrancar cuando haya un aviso activo para: Fije un intervalo de tiempo para garantizar que el aviso de sobrecarga del inversor no se debe a una demanda elevada de CA de corta duración. Una vez que el aviso ha desaparecido, detener tras: Fije un intervalo de tiempo para garantizar que la reducción de la demanda de CA es estable.

17.6.8. “Puesta en marcha de prueba” periódica automática

Esta opción permite arranques automáticos del generador de forma periódica como una “Puesta en marcha de prueba”.

• Intervalo de Puesta en marcha de prueba: Fije el intervalo entre las Puestas en marcha de prueba.

• Ignorar puesta en marcha si ha estado funcionando durante: Se ignorará la prueba si durante el intervalo entre puestas en marcha de prueba el generador ha funcionado durante un tiempo por lo menos igual al de la “Puesta en marcha de prueba”.

• Fecha de inicio del intervalo entre pruebas: El contador del intervalo entre “Puestas en marcha de prueba” empezará en la fecha indicada aquí. No se hará ninguna Puesta en marcha de prueba hasta que se alcance esta fecha.

• Hora de arranque: Hora del día a la que empezará la “Puestas en marcha de prueba” del generador.

• Duración de la prueba: Tiempo que durará la prueba.

• Mantener en funcionamiento hasta que la batería esté totalmente cargada: Al habilitar esta opción, la “Puesta en marcha de prueba” se alargará hasta que la batería esté totalmente cargada, en vez de tener una duración fija.

17.6.9. Opción de arranque manual

Use la opción de arranque manual para arrancar el generador a distancia. También puede pulsar Arranque cuando el generador ya esté funcionando, de este modo se asegurará de que el generador no se detendrá automáticamente cuando la condición que ocasionó su arranque haya pasado. En otras palabras, la opción de arranque manual anulará los parámetros de parada automática.

Hay dos formas de arrancar el generador de forma manual:

1. Con el menú de arranque manual: Vaya a Arranque/parada del generador → Arranque manual; y a continuación pulse el gráfico para arrancar el generador.

2. Con el gráfico del Generador de la “Página de inicio” del GX: Pulse el botón de la esquina superior izquierda del Cerbo-S GX o de la consola remota Cerbo-S GX y active la página del Generador. A continuación, pulse el botón del centro. En primer lugar ha de elegir cómo desea detener el generador: de forma manual o introduciendo un tiempo de funcionamiento. Una vez que haya hecho su selección, empezará una cuenta a atrás de cinco segundos durante la que podrá cancelar el arranque manual pulsando el botón del centro.

ADVERTENCIA: Si el generador se arranca manualmente (a distancia) sin el temporizador de parada, seguirá funcionando hasta que se accione manualmente el botón de “Off”.

El temporizador de parada está disponible para los dos métodos de arranque manual a distancia del generador y su uso garantizará que el generador se detendrá automáticamente y no se olvidará por descuido.

Tenga en cuenta que la parada manual del generador solo puede usarse cuando no hay ninguna condición de “funcionamiento” insatisfecha activa. Si desea forzar la parada del generador, primero debe deshabilitar la función que lo está manteniendo en funcionamiento - o deshabilitar la función de arranque/parada del generador.

17.6.10. Periodos de silencio

Periodo de silencio permite definir un periodo durante el que el ruido de un generador en funcionamiento sería una molestia, y determinar diferentes valores para las condiciones que ocasionarían un arranque automático durante este periodo, garantizando así que el generador solo funcionará durante un periodo de silencio si es absolutamente necesario.

Desde el menú principal vaya a Configuración → Arranque/parada del generador → Ajustes; y a continuación active la opción de Periodo de silencio. Defina las horas de inicio y fin del Periodo de silencio en los cuadros que aparecen a continuación.

El Periodo de silencio será la condición permanente (cuando se habilite) si las horas de “inicio” y “fin” determinadas son la misma.

Uso del Periodo de silencio como herramienta para definir dos grupos de preferencias del usuario

La opción de periodo de silencio también puede usarse para definir cómo quiere que responda su sistema en diferentes circunstancias, por ejemplo:

• Primera hora de la mañana/bajo estado de carga: A menudo, el estado de carga de la batería está en su nivel más bajo por la mañana. Esto, junto con un tiempo nuboso - o paneles con inclinación al oeste que suelen funcionar mejor por la tarde - hace que el generador pueda arrancar automáticamente por la mañana activado por una condición de bajo estado de carga de la batería - aunque más tarde o cuando el día se despeje, la energía solar se desperdicie porque el generador ya ha hecho el trabajo. Configurar la opción de periodo de silencio para cubrir este periodo, junto con unas condiciones más bajas de arranque automático, ayudará a evitar arranques automáticos innecesarios del generador.

• Segundas residencias: Las segundas residencias que solo están ocupadas en algunos periodos experimentan una extracción de energía mucho más profunda cuando están en uso. La opción de periodo de silencio puede usarse para configurar parámetros de arranque automático mucho más bajos cuando la casa está en uso que cuando está vacía. El periodo de silencio debe establecerse como la condición permanente (véase más arriba) durante la ocupación y puede ponerse en “off” cuando la casa esté vacía.

Fischer Panda: El generador no arranca y aparece el error de “Control del interruptor remoto deshabilitado”

Habilite la función “AutoStart” en el panel de control del Fischer Panda.

Fischer Panda: La función de arranque/parada automática ha dejado de funcionar tras un error

Asegúrese de que se ha resuelto el problema, borre el error y la función de arranque/parada automática volverá a funcionar.
