13. Integración de pantalla multifuncional marina mediante aplicación
13.1. Introducción y requisitos
Un puente de mando de cristal es una pantalla multifuncional que integra el estado de los sistemas y la navegación de una embarcación en una gran pantalla o en varias pantallas situadas junto al timón de una embarcación, suprimiendo así la complicación de tener varios medidores, soportes y cables.
Se puede integrar fácilmente un sistema Victron en una pantalla multifuncional, como muestra este vídeo:
Funciones:
Seguimiento del estado de la alimentación del puerto y del generador.
Seguimiento del estado de una o varias baterías. Usando la tensión de los cargadores de batería, por ejemplo, también puede visualizar baterías secundarias, como las baterías de arranque del generador.
Seguimiento del equipo de conversión de energía: cargadores, inversores, inversores/cargadores.
Seguimiento de la producción solar de un cargador solar MPPT.
Seguimiento de las cargas CA y CC.
Seguimiento de los niveles de depósito y las temperaturas
Control del límite de corriente de entrada de la alimentación del puerto.
Control del inversor/cargador: apagarlo, encenderlo o ponerlo en modo solo cargador.
También puede abrir el panel de la consola remota de Victron, que le dará acceso a más parámetros.
Tenga en cuenta que la monitorización y control de cargadores CA conectados vía VE.Direct o VE.Can (esto se refiere a los cargadores Phoenix IP43 Smart y a la serie Skylla) sólo funciona si se está conectado a la toma de puerto.
Compatibilidad con equipos Victron:
Todos los inversores/cargadores de Victron: Desde un dispositivo monofásico de 500 VA hasta un sistema trifásico grande de 180 kVA, incluidos Multi, Quattro y modelos de 230 VCA y de 120 VCA.
Monitores de baterías: BMV-700, BMV-702, BMV-712, SmartShunt, y más recientemente Lynx Shunt VE.Can, Lynx Ion BMS, Lynx Smart BMS
Todos los controladores de carga solar MPPT de Victron
Sensores de temperatura y transmisores de nivel de depósito según lo indicado en este manual. Véanse los dispositivos compatibles en los capítulos Conexión de productos Victron y Conexión de productos compatibles de otros fabricantes.
Componentes necesarios:
Sistema de baterías
Dispositivo GX de Victron (todos los modelos son compatibles)
Inversor/cargador Victron
Monitor de baterías Victron
Conexión de cable de red entre la pantalla multifuncional y el dispositivo GX (directamente o mediante router de red)
Cable adaptador de Ethernet específico para la pantalla multifuncional (solo para algunas marcas, véase información detallada en los siguientes enlaces)
Uso de la aplicación para otros fines

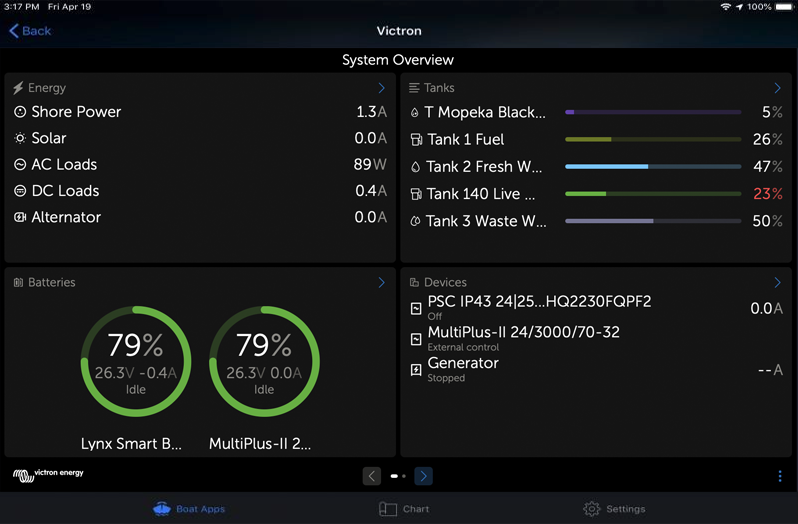

La aplicación, tal y como se ve en la pantalla multifuncional, es una aplicación HTML5, alojada en el dispositivo GX. También se puede acceder a ella desde un ordenador (o dispositivo móvil) normal, dirigiéndose con el navegador a: http://venus.local/app/, o sustituyendo venus.local por la dirección de IP del GX.
13.2. Integración de pantalla multifuncional Raymarine
13.2.1. Introducción
En este apartado se explica cómo conectarse a la pantalla multifuncional Raymarine mediante una conexión Ethernet. Además, en el último apartado se describen las particularidades de la conexión de Raymarine a NMEA 2000.
La tecnología de integración usada se llama aplicaciones de LightHouse de Raymarine.
Tenga en cuenta que hay otra forma de conectarse: NMEA 2000. Para más información, véase el apartado Integración de pantalla multifuncional marina mediante NMEA 2000.
13.2.2. Compatibilidad
La integración de la pantalla multifuncional es compatible con las pantallas multifuncionales Axiom, Axiom Pro y Axiom XL con las aplicaciones LightHouse 3 y Lighthouse 4. Las pantallas multifuncionales de la serie eS y gS que se hayan actualizado a LightHouse 3 no son compatibles.
Las pantallas multifuncionales Raymarine necesitan tener por lo menos LightHouse v3.11, que salió en noviembre de 2019, para tener compatibilidad.
Por parte de Victron, todos los dispositivos GX (Cerbo GX, Color Control GX, Venus GX, etc.) son compatibles y pueden usarse. Para más información sobre compatibilidad de productos en relación a inversores/cargadores y otros componentes, véase el apartado principal de Integración de pantalla multifuncional marina mediante aplicación.
13.2.3. Cableado
La pantalla multifuncional debe conectarse al dispositivo GX mediante Ethernet. No se puede conectar por WiFi. Para la conexión Ethernet, se necesita un adaptador RayNet.
Se pueden comprar adaptadores RayNet en Raymarine:
Referencia del artículo de Raymarine | Descripción |
---|---|
A62360 | RayNet (H) a RJ45 (M) - 1 m |
A80151 | RayNet (H) a RJ45 (M) - 3 m |
A80159 | RayNet (H) a RJ45 (M) - 10 m |
A80247 | Adaptador RayNet (H) a RJ45 (H) |
A80513 | Cable adaptador RayNet macho a RJ45 |
Para conectar también el dispositivo GX a Internet, use WiFi. Si la pantalla multifuncional Axiom se conecta a Internet (por WiFi) compartirá automáticamente su conexión con el dispositivo GX por Ethernet.
Nota
Conectar una pantalla multifuncional Axiom a un router de la red por Ethernet ocasiona conflictos de dirección IP, debido al servidor DHCP integrado en la pantalla multifuncional Axiom.
Nota
No se puede usar un GX GSM ni un GX LTE 4G, debido al servidor DHCP integrado en la pantalla multifuncional Axiom.
Nota
En LightHouse v3.15 de Raymarine se puede desactivar DHCP. Esto no significa que la pantalla multifuncional Axiom vaya a funcionar con routers de red de terceros. Véase esta publicación de Victron Community para más información.
13.2.4. Configuración del dispositivo GX
En el dispositivo Victron GX vaya a Configuración → Servicios, y habilite MQTT en LAN (SSL) y MQTT en LAN (Plaintext)
Luego vaya a Menú → Configuración → Configuración del sistema → Mediciones de la batería e indique qué baterías quiere ver en la pantalla multifuncional y con qué nombre.
Para barcos, caravanas y otras aplicaciones con cargas CC como iluminación y un monitor de baterías instalado, asegúrese de habilitar el ajuste “Tiene sistema CC”. Para más información, véase el apartado Estructura del menú y parámetros configurables.
No se necesita ningún otro ajuste como dirección IP o similar, ya que las pantallas Axiom tienen un servidor DHCP integrado.
13.2.5. Configuración de varias mediciones de la batería
En este vídeo se explica como configurar varias mediciones de la batería y cómo nombrarlas.
13.2.6. Instalación paso a paso
Conecte el cable adaptador RayNet a la pantalla multifuncional
Conecte el extremo RJ45 del cable adaptador RayNet al puerto Ethernet del dispositivo GX
En la pantalla multifuncional vaya a Aplicaciones y seleccione el logotipo de Victron
Y listo. Ahora se puede ver en una sola pantalla toda la información:
cargas CC, información da la batería, conexión a la alimentación del puerto, producción solar, cargas CA, control del inversor y del generador y la posibilidad de abrir la Consola remota
En este vídeo se pueden ver los pasos concretos:
Sugerencia
Después de conectar el cable Ethernet al dispositivo GX, recibe un número IP de la Axiom DHCP. Si inicia la aplicación Victron en la Axiom y aparece el mensaje “Dispositivos de hardware no encontrados”, solo tiene que reiniciar la Axioma y comprobar que ¡funciona!
13.2.7. NMEA 2000
Además de por Ethernet, también se puede conectar una pantalla multifuncional Raymarine al sistema Victron mediante NMEA 2000. Si aúno no está familiarizado con NMEA 2000 y Victron, empiece por leer el apartado Integración de pantalla multifuncional marina mediante NMEA 2000.
Los siguientes apartados explican las particularidades de NMEA 2000 para la conexión de equipos de Victron a una pantalla multifuncional Raymarine.
13.2.8. PGN genéricos y compatibles
Para configurar las fuentes de datos en la pantalla Raymarine vaya a Configuración > Red > Fuentes > Avanzado.
Si tiene más de una batería, asegúrese de configurar los ajustes de la Axiom con el número correcto de baterías (bancadas).
Los siguientes PGN relacionados con Victron son compatibles con Raymarine:
PGN | Descripción |
---|---|
127505 | Nivel de líquido (niveles del depósito) |
127506 | Estado CC detallado (estado de carga, autonomía) |
127507 | Estado del cargador |
127508 | Estado de la batería (tensión, corriente) |
127509 | Estado del inversor |
Tenga en cuenta que Raymarine no acepta datos J1939 - AC.
Cuando la red NMEA 2000/STNG tiene datos GPS, el dispositivo GX lo considera como una fuente GPS y puede usar la ubicación GPS en VRM.
13.2.9. Requisitos relativos a instancias cuando se usa Raymarine
Detalles de las instancias de líquidos:
Raymarine i70: el número máximo de niveles de depósito es 5; instancia de líquido 0-4 y el tipo debe ser combustible
Raymarine i70s: el número máximo de niveles de depósito es 5; instancia de líquido 0-4 y el tipo debe ser combustible
Pantallas multifuncionales Axiom: para la versión de Lighthouse 4.1.75 se puede conectar un máximo de 16 depósitos, instancia de líquido 0-15
13.2.10. Anterior a LightHouse 4.1.75
Si hay más de un, por ejemplo, SmartShunt en la red NMEA 2000, o un cargador solar y un SmartShunt, o cualquier otro dispositivo que transmita el mismo tipo de PGN, entonces las instancias de datos de estos PGN deben modificarse para que cada instancia de datos sea única.
Normalmente esto afecta a la instancia de la batería que se usa en el Estado de la batería y en PGN detallados de CC.
Aquí puede ver cómo hacerlo: Modificación de instancias NMEA 2000, apartado Instancias de datos. Se necesita una interfaz Actisense NGT-1 NMEA 2000 a PC (USB).
Nota
Este requisito de que las instancias de datos sean globalmente únicas para un PGN es especifico de Raymarine. Otras marcas no lo precisan. Y, aunque quizá sea irrelevante, la norma NMEA 2000 tampoco lo exige. En concreto, dice lo siguiente: “Las instancias de datos serán únicas en los mismos PGN transmitidos por un dispositivo. Las instancias de datos no serán únicas globalmente en la red”.
13.2.11. LightHouse 4.1.75 y posteriores
Desde la versión 4.1.75 de LightHouse las instancias de la batería y no necesitan ser únicas. Eso significa que se puede dejar la instancia de la batería en su valor predeterminado, que suele fijarse en 0. La pantalla Axiom detecta automáticamente las baterías.
13.3. Integración de pantalla multifuncional Navico
13.3.1. Introducción
Navico es la marca global que está detrás de las pantallas multifuncionales B&G, Simrad y Lowrance.
En este apartado se explica cómo conectarse a la pantalla multifuncional Navico mediante una conexión Ethernet.
Asegúrese de revisar también el apartado de Integración de pantalla multifuncional marina mediante aplicación.
Tenga en cuenta que hay otra forma de conectarse: NMEA 2000. Para más información, véase el apartado Integración de pantalla multifuncional marina mediante NMEA 2000.
13.3.2. Compatibilidad
Hardware de Navico compatible:
Producto | Tamaño de la pantalla | Observaciones | |||||||
---|---|---|---|---|---|---|---|---|---|
Simrad | NSO EVO3/S | 16 | 19 | 24 | |||||
NSS EVO3/S | * | 9 | 12 | 16 | NSS7 EVO3 es compatible | ||||
IDS | 9 | 12 | |||||||
NSX | 7 | 9 | 12 | Utiliza un buscador diferente. Actualmente no todas las funciones son compatibles. | |||||
Go* | 7* | 9 | 12 | Go5 no es compatible Go7 XSR es compatible, pero Go7 XSE no | |||||
B&G | Zeus3/3S Glass Helm | 16 | 19 | 24 | |||||
Zeus3/3S | * | 9 | 12 | 16 | Zeus3 7 es compatible | ||||
Zeus S | 7 | 9 | 12 | Utiliza un buscador diferente. Actualmente no todas las funciones son compatibles. | |||||
Vulcan* | 7* | 9 | 12 | Vulcan 5 no es compatible Vulcan 7R y 7FS no son compatibles | |||||
Lowrance | HDS Pro | 9 | 10 | 12 | 16 | ||||
HDS Live | 7 | 9 | 12 | 16 | |||||
HDS Carbon | 7 | 9 | 12 | 16 | |||||
Elite FS | 7 | 9 |
Tenga en cuenta que esta opción también funciona en el NSS EVO2 de Simrad y en el Zeus2 de B&G, pero con limitaciones. Además, ni Victron ni Navico la admiten oficialmente, por lo que no se harán nuevas versiones de software para resolver los problemas que puedan surgir. En otras palabras, Navico no respalda esta configuración.
Por el momento no es posible controlar la aplicación de pantalla multifuncional de Victron de otra forma que no sea la pantalla táctil. Esto significa que no puede usar:
Controles locales, por ejemplo, WheelKey y teclas de flecha
Simrad OP50
B&G ZC2
13.3.3. Cableado
El dispositivo Navico debe conectarse al dispositivo GX mediante Ethernet. No se puede conectar por WiFi. Para la conexión de Ethernet se necesita un adaptador de Navico ya que las pantallas multifuncionales de Navico cuentan con un conector estanco redondo en la parte trasera. Los adaptadores se pueden comprar en Navico:
ETHADAPT-2M 127-56
CABLE RJ45M-5F ETH ADPTR NONWATERPRF
13.3.4. Configuración del dispositivo GX
En el dispositivo Victron GX vaya a Configuración → Servicios, y habilite MQTT en LAN (SSL) y MQTT en LAN (Plaintext)
Luego vaya a Menú → Configuración → Configuración del sistema → Mediciones de la batería e indique qué baterías quiere ver en la pantalla multifuncional y con qué nombre.
Para barcos, caravanas y otras aplicaciones con cargas CC como iluminación y un monitor de baterías instalado, asegúrese de habilitar el ajuste “Tiene sistema CC”. Para más información, véase el apartado Estructura del menú y parámetros configurables.
No se necesita ningún otro ajuste como dirección IP o similar. El dispositivo GX y los dispositivos Navico se conectan entre sí mediante una tecnología llamada direccionamiento de enlace local.
Se puede conectar el router a la misma LAN y así conectar el dispositivo GX a Internet. El dispositivo GX también puede conectarse a Internet por WiFi o con un GX LTE 4G.
Tenga en cuenta que el GX LTE 4G solo puede usarse si la pantalla multifuncional y el dispositivo GX están directamente conectados entre sí, sin un router.
13.3.5. Configuración de varias mediciones de la batería
En este vídeo se explica como configurar varias mediciones de la batería y cómo nombrarlas.
13.3.6. Instalación paso a paso
Conecte el cable UTP a la pantalla multifuncional
Conecte el otro extremo del cable UTP al puerto Ethernet del dispositivo GX
Vaya a aplicaciones de la pantalla multifuncional y seleccione el logotipo de Victron Energy que aparecerá transcurridos unos segundos.
Y listo. Ahora se puede ver en una sola pantalla toda la información:
Cargas CC, información da la batería, conexión a la alimentación del puerto, producción solar, cargas CA, control del inversor y del generador y la posibilidad de abrir la Consola remota
En este vídeo se pueden ver los pasos concretos:
13.3.7. NMEA 2000
Además de por Ethernet, también se puede conectar una pantalla multifuncional Navico al sistema Victron mediante NMEA 2000. Si aúno no está familiarizado con NMEA 2000 y Victron, empiece por leer el apartado Integración de pantalla multifuncional marina mediante NMEA 2000.
La pantalla multifuncional puede configurarse fácilmente para mostrar los datos procedentes del dispositivo GX. No es necesario cambiar ninguna instancia.
Para configurar las fuentes de datos en la pantalla multifuncional vaya a Configuración > Red > Fuentes > Avanzado.
13.3.8. PGN genéricos y compatibles
Para configurar las fuentes de datos en la pantalla multifuncional Navico vaya a Configuración > Red > Fuentes > Avanzado.
Los siguientes PGN relacionados con Victron son compatibles:
PGN | Descripción |
---|---|
127505 | Nivel de líquido (depósitos) |
127506 | Estado CC detallado (estado de carga, autonomía) |
127507 | Estado del cargador |
127508 | Estado de la batería (tensión, corriente) |
127509 | Estado del inversor |
J1939 | PGN CA |
13.3.9. Resolución de problemas
P1: La página de la pantalla multifuncional muestra información obsoleta o la página de problema de conexión, pero el dispositivo GX está funcionando y conectado y el icono de Victron está presente en la página de inicio.
R1: Intente volver a cargar la página pulsando el menú de la esquina superior derecha y seleccione HOME (inicio).
![GX_Device_Navico_Home_Button.png](image/16695167211d46.png)
13.4. Integración de pantalla multifuncional Garmin
13.4.1. Introducción
En este apartado se explica cómo conectarse a la pantalla multifuncional Garmin mediante una conexión Ethernet. La tecnología de integración usada se llama Garmin OneHelm.
Asegúrese de revisar también el apartado de Integración de pantalla multifuncional marina mediante aplicación.
Tenga en cuenta que hay otra forma de conectarse: NMEA 2000. Para más información, véase el apartado Integración de pantalla multifuncional marina mediante NMEA 2000.
13.4.2. Compatibilidad
Actualmente OneHelm está disponible para los siguientes modelos:
GPSMAP® 8400/8600 MFD series
GPSMAP® 722/922/1222 Plus MFD series
ActiveCaptain también es compatible. La siguiente captura de pantalla muestra ActiveCaptain con la aplicación de Victron.
Por parte de Victron, todos los dispositivos GX (Cerbo GX, Color Control GX, Venus GX, etc.) son compatibles y pueden usarse. Para más información sobre compatibilidad de productos en relación a inversores/cargadores y otros componentes, véase el capítulo principal de Integración de pantalla multifuncional marina mediante aplicación.
![GX_Device_Garmin_Active_Captain.png](image/166951672183bd.png)
13.4.3. Cableado
La pantalla multifuncional Garmin debe conectarse al dispositivo GX mediante Ethernet. No se puede conectar por WiFi. Para la conexión Ethernet, se necesita un adaptador Garmin:
Nombre del artículo de Garmin | Longitud | Referencia del artículo de Garmin |
---|---|---|
Cables náuticos para red | 6 ft | 010-10550-00 |
Cables náuticos para red | 20 ft | 010-10551-00 |
Cables náuticos para red | 40 ft | 010-10552-00 |
Cables náuticos para red | 500 ft | 010-10647-01 |
13.4.4. Configuración del dispositivo GX
En el dispositivo Victron GX vaya a Configuración → Servicios, y habilite MQTT en LAN (SSL) y MQTT en LAN (Plaintext)
Luego vaya a Menú → Configuración → Configuración del sistema → Mediciones de la batería e indique qué baterías quiere ver en la pantalla multifuncional y con qué nombre.
Para barcos, caravanas y otras aplicaciones con cargas CC como iluminación y un monitor de baterías instalado, asegúrese de habilitar el ajuste “Tiene sistema CC”. Para más información, véase el apartado Estructura del menú y parámetros configurables.
No se necesitan ajustes de red especiales. Ni en el dispositivo Garmin ni el dispositivo GX de Victron.
Las pantallas multifuncionales de Garmin tienen un servidor DHCP y el dispositivo GX está configurado por defecto para usar DHCP. El icono de Victron Energy aparecerá entre 10 y 30 segundos después de enchufar el cable.
Para conectar el dispositivo GX a Internet y al portal VRM mientras su puerto Ethernet ya está ocupado para conectar el Garmin, use WiFi. Para más información, véase el apartado Conectividad a Internet.
Nota
Conectar una pantalla multifuncional Garmin a un router de la red por Ethernet ocasiona conflictos de dirección IP, debido al servidor DHCP integrado.
Nota
No se puede usar un GX GSM ni un GX LTE 4G, debido al servidor DHCP integrado de la pantalla multifuncional Garmin.
13.4.5. Configuración de varias mediciones de la batería
En este vídeo se explica como configurar varias mediciones de la batería y cómo nombrarlas.
13.4.6. Instalación paso a paso
Conecte el cable UTP a la pantalla multifuncional
Conecte el otro extremo del cable UTP al puerto Ethernet del dispositivo GX
Vaya a aplicaciones de la pantalla multifuncional y seleccione el logotipo de Victron Energy que aparecerá transcurridos unos segundos.
Y listo. Ahora se puede ver en una sola pantalla toda la información:
cargas CC, información da la batería, conexión a la alimentación del puerto, producción solar, cargas CA, control del inversor y del generador y la posibilidad de abrir la Consola remota
En este vídeo se pueden ver los pasos concretos:
13.4.7. NMEA 2000
Además de por Ethernet, también se puede conectar una pantalla multifuncional Garmin al sistema Victron mediante NMEA 2000. Si aúno no está familiarizado con NMEA 2000 y Victron, empiece por leer el apartado Integración de pantalla multifuncional marina mediante NMEA 2000.
La pantalla multifuncional puede configurarse fácilmente para mostrar los datos procedentes del dispositivo GX. No es necesario cambiar ninguna instancia.
Para instalar NMEA 2000 en la pantalla multifuncional vaya a Configuración > Comunicaciones > Instalación de NMEA 2000 > Lista de dispositivos Aquí puede ver información sobre los productos conectados y cambiar sus nombres. Tenga en cuenta que los nombres se guardan en la pantalla multifuncional y no en el dispositivo NMEA 2000.
13.4.8. PGN genéricos y compatibles
Los siguientes PGN relacionados con Victron son compatibles:
PGN | Descripción |
---|---|
127505 | Nivel de líquido (depósitos) |
127506 | Estado CC detallado (estado de carga, autonomía) |
127508 | Estado de la batería (tensión, corriente) |
Los PGN compatibles pueden variar según el modelo. Puede consultar una lista de los PGN compatibles en el manual de la pantalla multifuncional.
13.5. Integración de pantalla multifuncional Furuno
13.5.1. Introducción
En este apartado se explica cómo conectarse a la pantalla multifuncional Furuno mediante una conexión Ethernet.
Asegúrese de revisar también el apartado de Integración de pantalla multifuncional marina mediante aplicación.
Tenga en cuenta que hay otra forma de conectarse: NMEA 2000. Para más información, véase el apartado Integración de pantalla multifuncional marina mediante NMEA 2000. Actualmente las pantallas multifuncionales Furuno solo admiten PGN de nivel de líquido enviados por equipos de Victron.
13.5.2. Compatibilidad
La integración de la pantalla multifuncional es compatible con las siguientes pantallas multifuncionales Furuno:
NavNet TZtouch3 TZT12F
NavNet TZtouch3 TZT16F
NavNet TZtouch3 TZT19F
NavNet TZtouch2 TZT2BB Black box
Tenga en cuenta que las pantallas multifuncionales NavNet TZtouch3 necesitan como mínimo la versión de software v1.08. La NavNet TZtouch2 TZT2BB necesita como mínimo la versión de software v7.01.
Tenga también en cuenta que los modelos NavNet TZtouch2 TZTL no son compatibles.
Por parte de Victron, todos los dispositivos GX (Cerbo GX, Color Control GX, Venus GX, etc.) son compatibles y pueden usarse. Para más información sobre compatibilidad de productos en relación a inversores/cargadores y otros componentes, véase el apartado principal de Integración de pantalla multifuncional marina mediante aplicación.
13.5.3. Cableado
El dispositivo Furuno debe conectarse al dispositivo GX mediante Ethernet. No se puede conectar por WiFi. Para la conexión de Ethernet se puede usar un cable Ethernet estándar. El dispositivo GX puede conectarse directamente a la pantalla multifuncional o mediante el router/interruptor de una red.
13.5.4. Configuración
Configuración de Ethernet
En el dispositivo Victron GX, asegúrese de que el cable Ethernet esté conectado y luego vaya a Configuración → Ethernet y haga los siguientes ajustes:
Ajuste | Valor |
---|---|
Configuración IP | Manual |
Dirección IP | 172.31.201.12 |
Máscara de red | 255.255.0.0 |
Pasarela | 0.0.0.0 o la dirección de IP del router de su red |
Servidor DNS | 0.0.0.0 o la dirección de IP del router de su red |
Se puede conectar un router a la misma LAN y así conectar el dispositivo GX a Internet. Asegúrese de que los ajustes de Pasarela y Servidor DNS del GX están configurados para la dirección de IP del router, y de que el router tiene su direccionamiento IP LAN configurado en la misma subred.
Nota
No se puede usar un GX GSM ni un GX LTE 4G.
Configuración del dispositivo GX
En el dispositivo Victron GX vaya a Configuración → Servicios, y habilite MQTT en LAN (SSL) y MQTT en LAN (Plaintext)
Luego vaya a Menú → Configuración → Configuración del sistema → Mediciones de la batería e indique qué baterías quiere ver en la pantalla multifuncional y con qué nombre.
Para barcos, caravanas y otras aplicaciones con cargas CC como iluminación y un monitor de baterías instalado, asegúrese de habilitar el ajuste “Tiene sistema CC”. Para más información, véase el apartado Estructura del menú y parámetros configurables.
13.5.5. Configuración de varias mediciones de la batería
En este vídeo se explica como configurar varias mediciones de la batería y cómo nombrarlas.
13.5.6. NMEA 2000
Además de por Ethernet, también se puede conectar una pantalla multifuncional Furuno al sistema Victron mediante NMEA 2000. Si aúno no está familiarizado con NMEA 2000 y Victron, empiece por leer el apartado Integración de pantalla multifuncional marina mediante NMEA 2000.
Este apartado describe las particularidades de la presentación de información NMEA 2000 de Victron en las pantallas multifuncionales de Furuno. Tenga en cuenta que esta no pretende ser una guía extensiva. Solo es el resultado de las completas comprobaciones que nuestro departamento de I+D ha hecho con una pantalla multifuncional Furuno. La funcionalidad viene (en su mayor parte) determinada por el software de Furuno, por lo que también puede cambiar y mejorar cuando Furuno modifique su software.
La pantalla multifuncional puede configurarse fácilmente para mostrar los datos procedentes del dispositivo GX. No es necesario cambiar ninguna instancia para mostrar datos del depósito. Para poder mostrar correctamente datos de Batería/CC procedentes de equipos de Victron, necesita cambiar las instancias de datos de los PGN que se envían. Aquí puede ver cómo hacerlo: Modificación de instancias NMEA 2000, apartado Instancias de datos.
Para ver dispositivos NMEA 2000 en la pantalla multifuncional, vaya a Configuración > Configuración inicial > Obtención de datos > Lista de sensores Aquí puede ver información básica y cambiar las instancias de dispositivo y los nombres personalizados.
13.5.7. PGN genéricos y compatibles
Los siguientes PGN relacionados con Victron son compatibles:
PGN | Descripción |
---|---|
127505 | Nivel de líquido (depósitos) |
127506 | Estado CC detallado (estado de carga, autonomía)1) |
127508 | Estado de la batería (compatibilidad limitada); tensión, corriente (1, 2) |
1) El firmware de la pantalla multifuncional Furuno probada acepta un máximo de cuatro baterías, no más 2) Debido a un fallo del firmware de la pantalla multifuncional, aparece una corriente negativa de la batería (por ejemplo, al descargar) --- (tres guiones) |
