2. Installazione
2.1. Montaggio

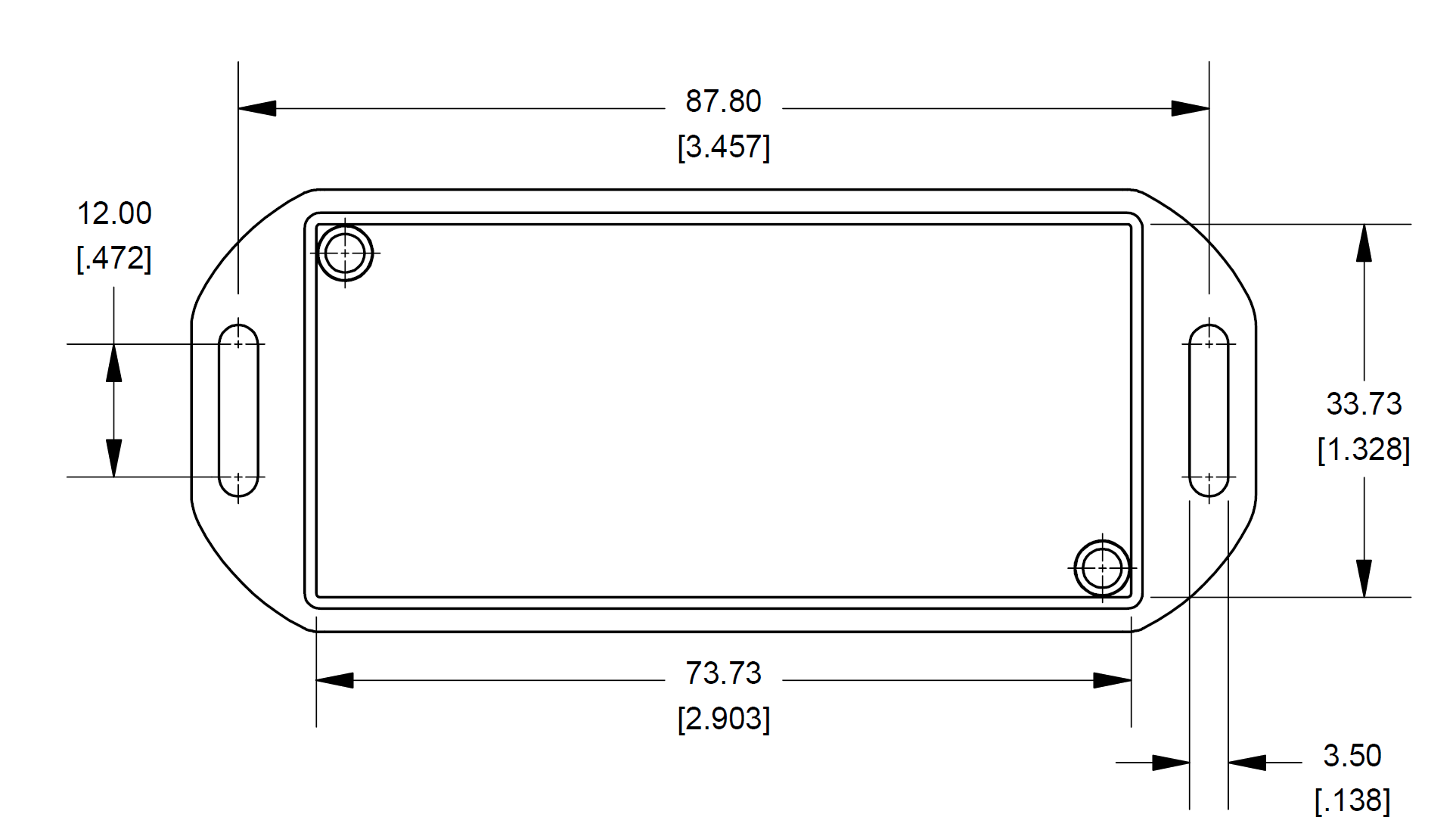

La carcassa del GX Tank 140 si monta utilizzando le flange scanalate che sporgono da entrambi i lati della base.
Utilizzare viti a testa troncoconica/tonda con rondelle per fissare l’unità, assicurarsi che il diametro esterno del passo di vite faccia un accoppiamento con gioco nella fessura della flangia (max 3,0 mm OD) e non stringere troppo.
2.2. Connessioni elettriche
Tutte le connessioni elettriche si trovano nella parte frontale dell’unità GX Tank 140 e si effettuano grazie alle morsettiere a spina in dotazione.
Sul lato superiore dell’unità è stato anche opportunamente stampato uno schema di cablaggio, chiaramente etichettato.
2.2.1. Alimentazione
L’unità GX Tank 140 si autoalimenta tramite interfaccia USB e non richiede una fonte di alimentazione esterna.
I sensori possono essere alimentati tramite l’unità in due modi diversi, in base al canale utilizzato:
Canali 1e 2: Alimentazione Esterna
Il connettore etichettato con “Alim. Esterna” può essere utilizzato per distribuire la potenza da una fonte esterna ai sensori collegati nei canali 1 e 2.
Usando un fusibile autoregolabile (20 mA) in questo circuito si evitano danni all’unità, anche in caso di cortocircuito dei cavi o di sensore difettoso.
Canali 3 e 4: Alimentazione Elettrica interna da 24 VCC
I canali 3 e 4 hanno un’alimentazione interna (isolata dalla USB) che possiede una tensione di 24 VCC.
Le uscite sono dotate di fusibile autoregolabile, che limita la corrente a un massimo di 20 mA per ogni canale.
2.2.2. Sensori di uscita di tensione (da 0 a 10 VCC)
Prima di collegare i sensori serbatoio che forniscono un segnale di uscita di tensione, assicurarsi di aver controllato le schede tecniche del produttore per confermare la compatibilità, nonché i dettagli specifici di cablaggio e configurazione di tali sensori.
Lo schema di cablaggio mostra le connessioni dei cavi e come misura il segnale di tensione il GX Tank 140: tra “In” (+) e “GND” (-).
La tabella a continuazione mostra le connessioni dei cavi in formato tabulare, compresi i nomi dei collegamenti dei sensori serbatoio e i normali colori dei cavi.
GX Tank 140 | Sensore Serbatoio | |
|---|---|---|
Nome connessione | Normali colori dei cavi** | |
Vout= 24 V* | Eccitazione (+), Vs+ | Rosso |
In | Segnale (da 0 a 10 V o da 0 a 5 V), Uscita | Variabile |
GND | Eccitazione (-), Vs- | Nero/Blu |
Avviso
*Vout: Canali 1 e 2, 24 V: Canali 3 e 4
** Controllare i colori dei cavi nelle schede tecniche del sensore serbatoio, prima di collegarli
2.2.3. Sensori uscita corrente (da 4 a 20 mA)
Prima di collegare i sensori serbatoio che forniscono un segnale di corrente in uscita, assicurarsi di aver controllato le schede tecniche del produttore per confermare la compatibilità, nonché i dettagli specifici di cablaggio e configurazione di tali sensori.
Lo schema di cablaggio a continuazione mostra le connessioni dei cavi e come misura il segnale di tensione il GX Tank 140: è presente un carico (RL) tra “In” e “GND”, usato come derivatore per stabilire il flusso di corrente (in base alla caduta di tensione lungo RL e la resistenza conosciuta).
Parimenti, il sensore deve essere collegato a “Vout24 V” e “In”, mentre “GND” può rimanere scollegato.
La tabella a continuazione mostra le connessioni dei cavi in formato tabulare, compresi i nomi dei collegamenti dei sensori serbatoio e i normali colori dei cavi.
GX Tank 140 | Sensore Serbatoio | |
|---|---|---|
Nome connessione | Normali colori dei cavi** | |
Vout= 24 V* | Eccitazione (+), Vs+ | Rosso |
In | Eccitazione (-), Vs- | Nero/Blu |
GND | Non connesso | N/A |
Avviso
*Vout: Canali 1 e 2, 24 V: Canali 3 e 4
** Controllare i colori dei cavi nelle schede tecniche del sensore serbatoio, prima di collegarli
2.2.4. Morsettiere
Per collegare fisicamente il cavo del sensore serbatoio alle morsettiere a spina è consigliabile utilizzare un puntalino crimpato. Il puntalino si può inserire direttamente nei morsetti a molla della morsettiera a spina, riducendo così il rischio di problemi di cablaggio.
Si possono utilizzare fili di rame nudi (senza puntalino), ma si deve fare attenzione durante il processo di installazione: pelare l’isolamento per lasciare liberi per lo meno 10 mm di filo di rame nudo, poi premere del tutto l’aletta arancione della morsettiera a spina con un cacciavite di precisione, mentre si inserisce accuratamente il cavo (assicurarsi che non siano presenti posizioni di dispersione).
Dopo aver correttamente installato/inserito i cavi nei morsetti a molla delle morsettiere a spina, si deve premere completamente l’aletta arancione con un cacciavite di precisione, al fine di rimuovere il cavo/puntalino fissato (se necessario).
Le morsettiere a spina possono essere facilmente collegate e scollegate a/da le corrispondenti prese dell’unità GX Tank 140, come da requisiti; per l’installazione in spazi ridotti, potrebbe essere più semplice collegare i cavi alle singole morsettiere a spina prima di inserirle nella presa.
2.2.5. Cavo sensore
È raccomandabile usare un cablaggio con nucleo ritorto schermato tra il sensore serbatoio e l’unità GX Tank 140, al fine di evitare interferenze/rumore elettrico proveniente dall’ambiente esterno, che può falsare/influire le misurazioni.
La maggior parte dei sensori sono già dotati di cavi schermati e possono essere direttamente collegati, se possiedono la lunghezza sufficiente.
È altresì raccomandabile tirare il cablaggio del sensore serbatoio il più lontano possibile dal cablaggio dell’alimentazione CC e CA e mettere a terra la schermatura del cavo utilizzando il metallo nudo del veicolo o del natante.
2.2.6. Isolamento Elettrico
Il cavo USB è elettricamente isolato dai sensori, pertanto non esistono rischi di loop di terra tra questi ultimi e la presa USB del dispositivo GX.
Le connessioni “GND” dei quattro canali sono collegate internamente, ma non sono singolarmente isolate tra loro.
