8. Annexe
8.1. Annexe A : Vue d'ensemble des connexions
Le connecteur d'entrée I/O de l'utilisateur est situé en bas à gauche de la zone de connexion. Le diagramme montre 3 perspectives. Côté gauche – Dessus – Côté droit
Numéro | Connexion | Description |
---|---|---|
1 | Relay_NO | Connexion Normalement ouverte Relais programmable |
2 | AUX_IN - | Point négatif commun pour des entrées auxiliaires programmables |
3 | AUX_IN1+ | Connexion positive entrée auxiliaire 1 programmable |
4 | AUX_IN2+ | Connexion positive entrée auxiliaire 2 programmable |
5 | REMOTE_L | Interrupteur on/off à distance Bas |
6 | REMOTE_H | Interrupteur on/off à distance Élevé |
7 | RELAY_NC | Connexion Normalement fermée Relais programmable |
8 | RELAY_COM | Point négatif commun de relais programmable |
9 | TSENSE - | Borne négative de la sonde de température |
10 | TSENSE + | Borne positive de la sonde de température |
11 | VSENSE - | Borne négative de la sonde de tension |
12 | VSENSE + | Borne positive de la sonde de tension |

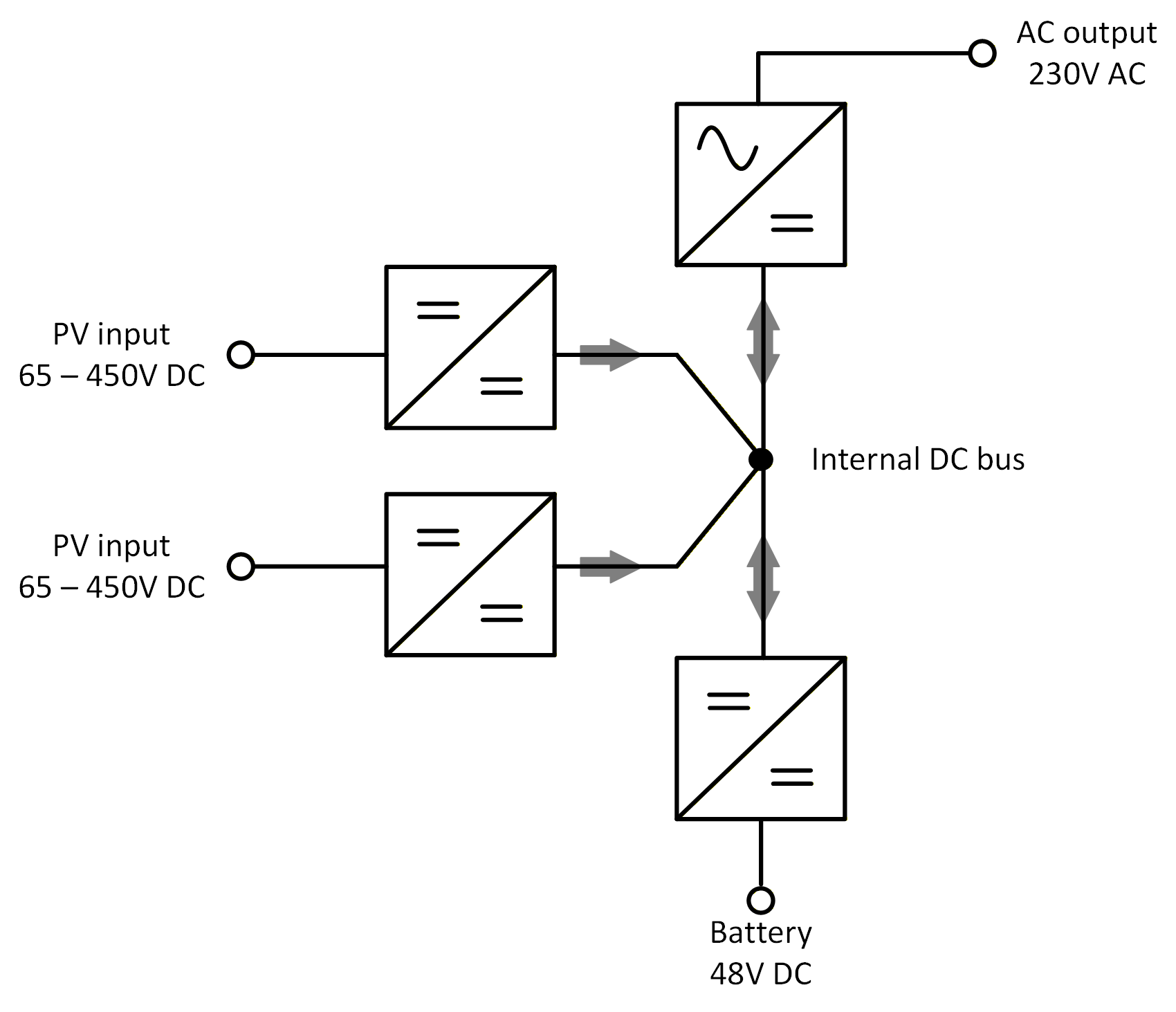

8.2. Annexe B : Schéma fonctionnel

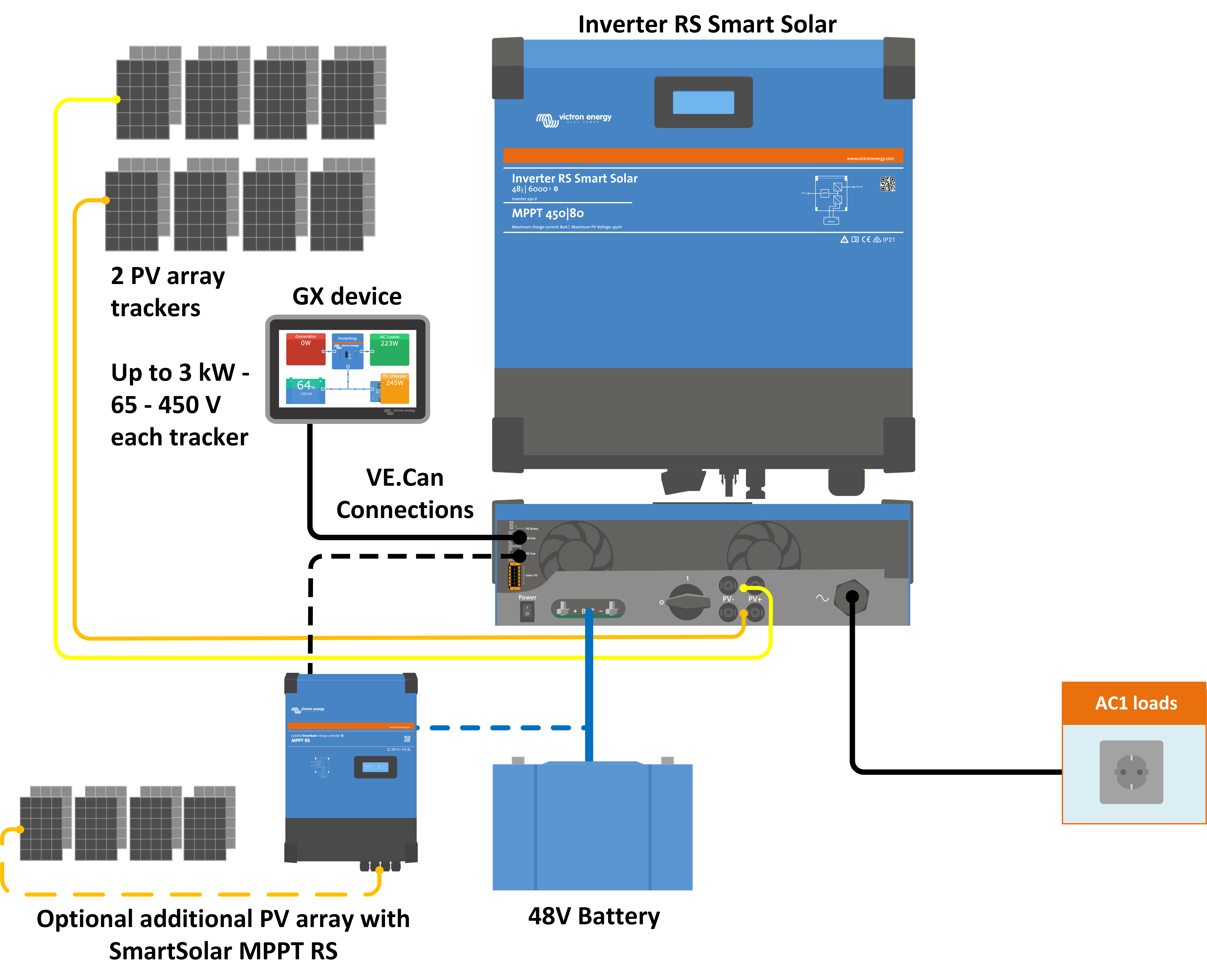

8.3. Annexe C : Exemple de diagramme de câblage
![Inverter_RS_diagam-2.pdf](image/164bf777e1a2d0.png)
8.3.1. Schéma de câblage triphasé et parallèle

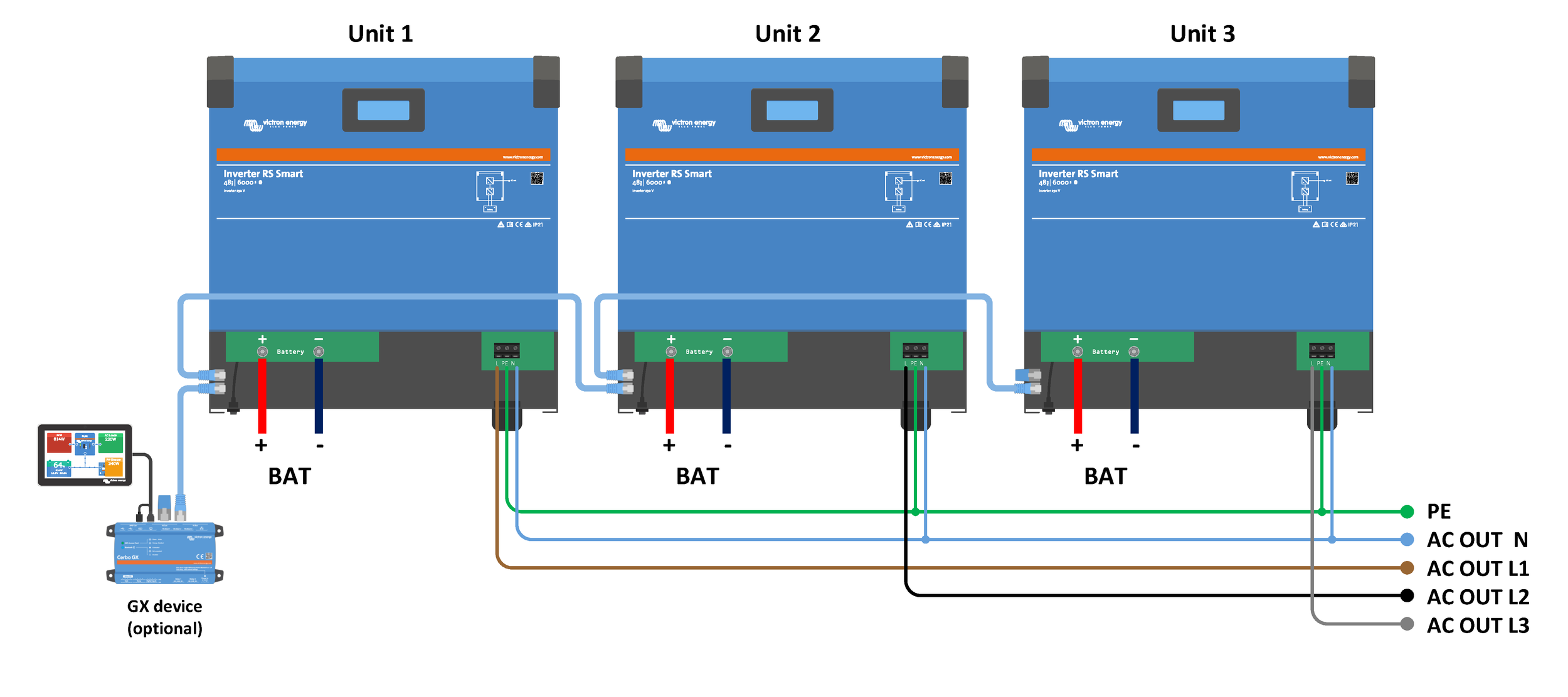

Schéma triphasé
![Inverter_RS_3_phase.pdf](image/164bf777d81d1f.png)

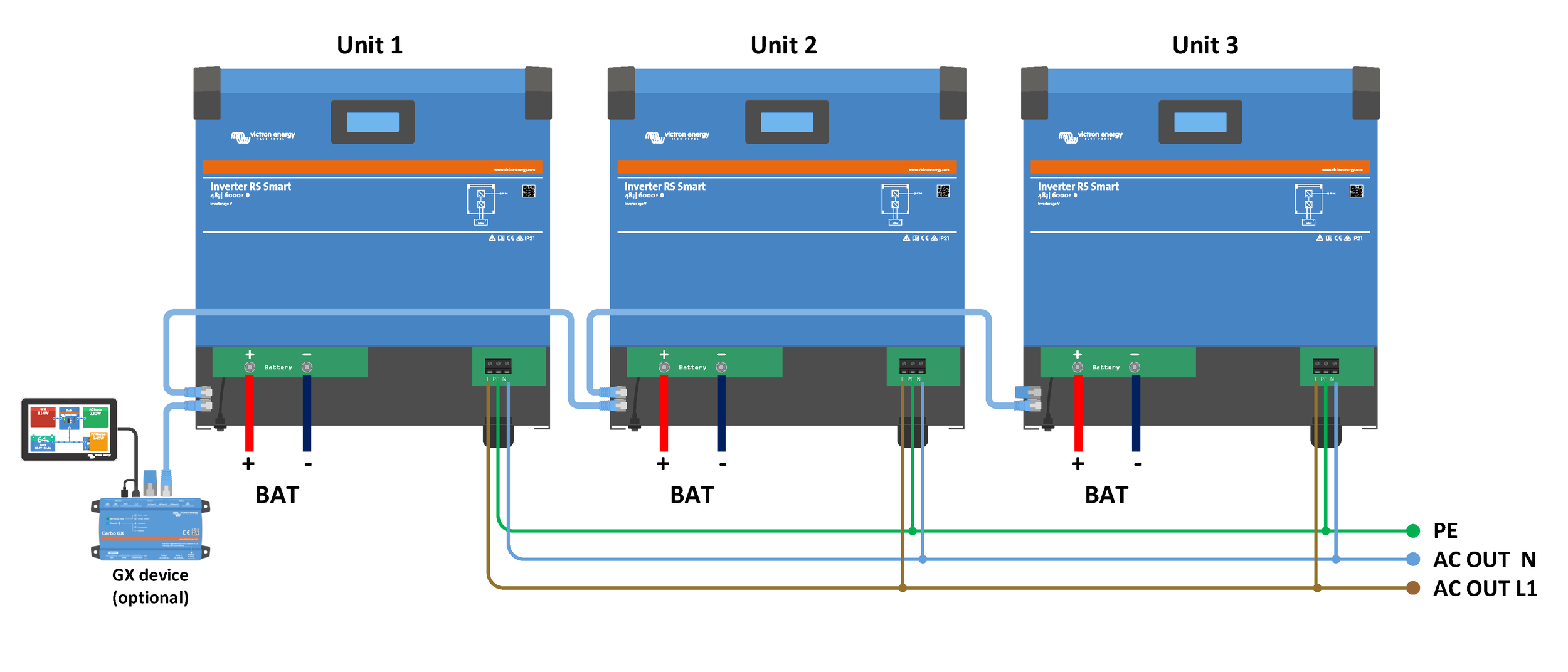

Schéma parallèle
![Inverter_RS_Parallel.pdf](image/164bf777d5d52a.png)
8.4. Annexe D : Dimensions
![Inverter_RS_48-6000_230V_Smart_Solar_landscape.pdf](image/164bf777e1cbe6.png)
