8. Bilaga

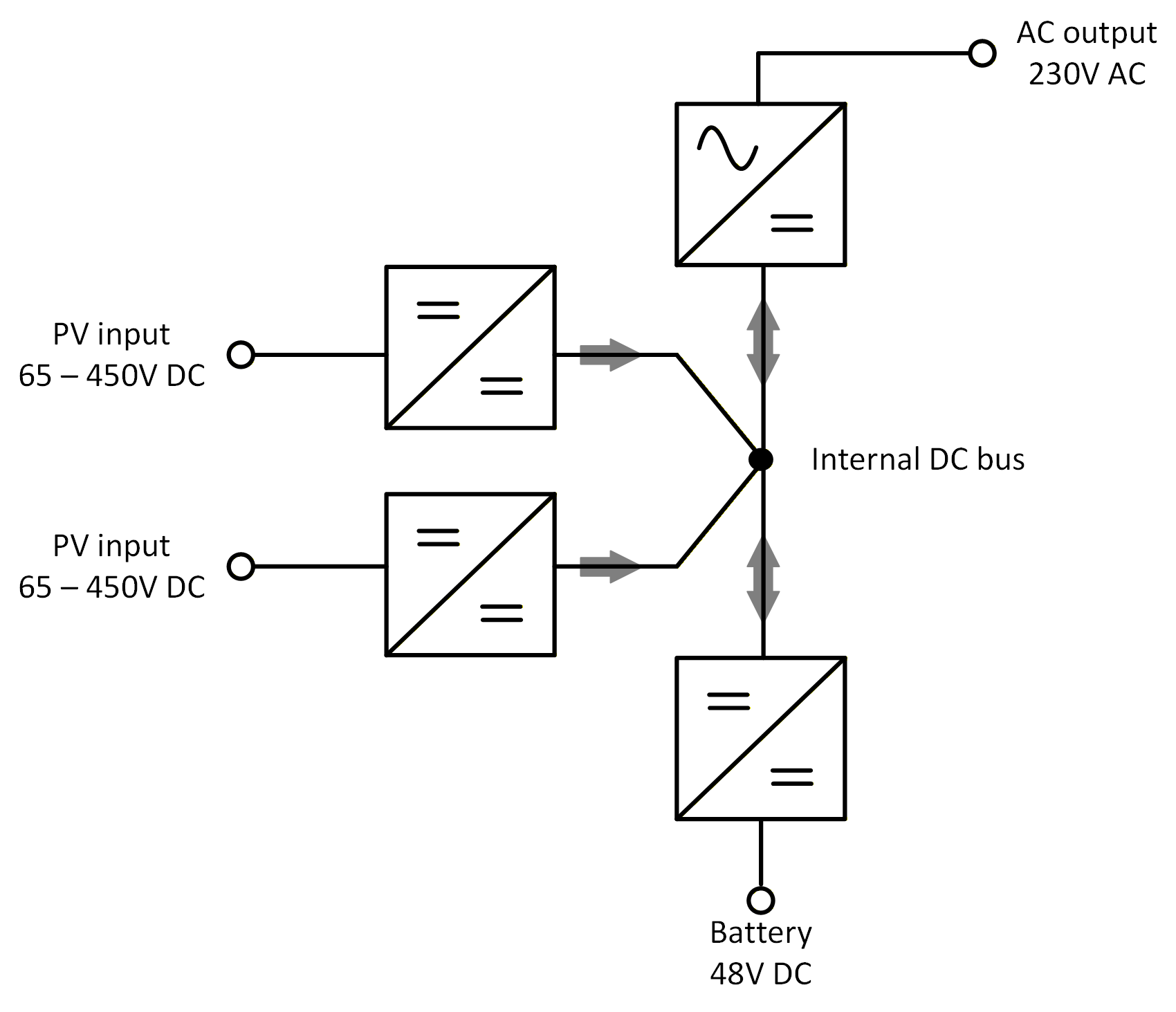

Växelriktare RS Smart Solar

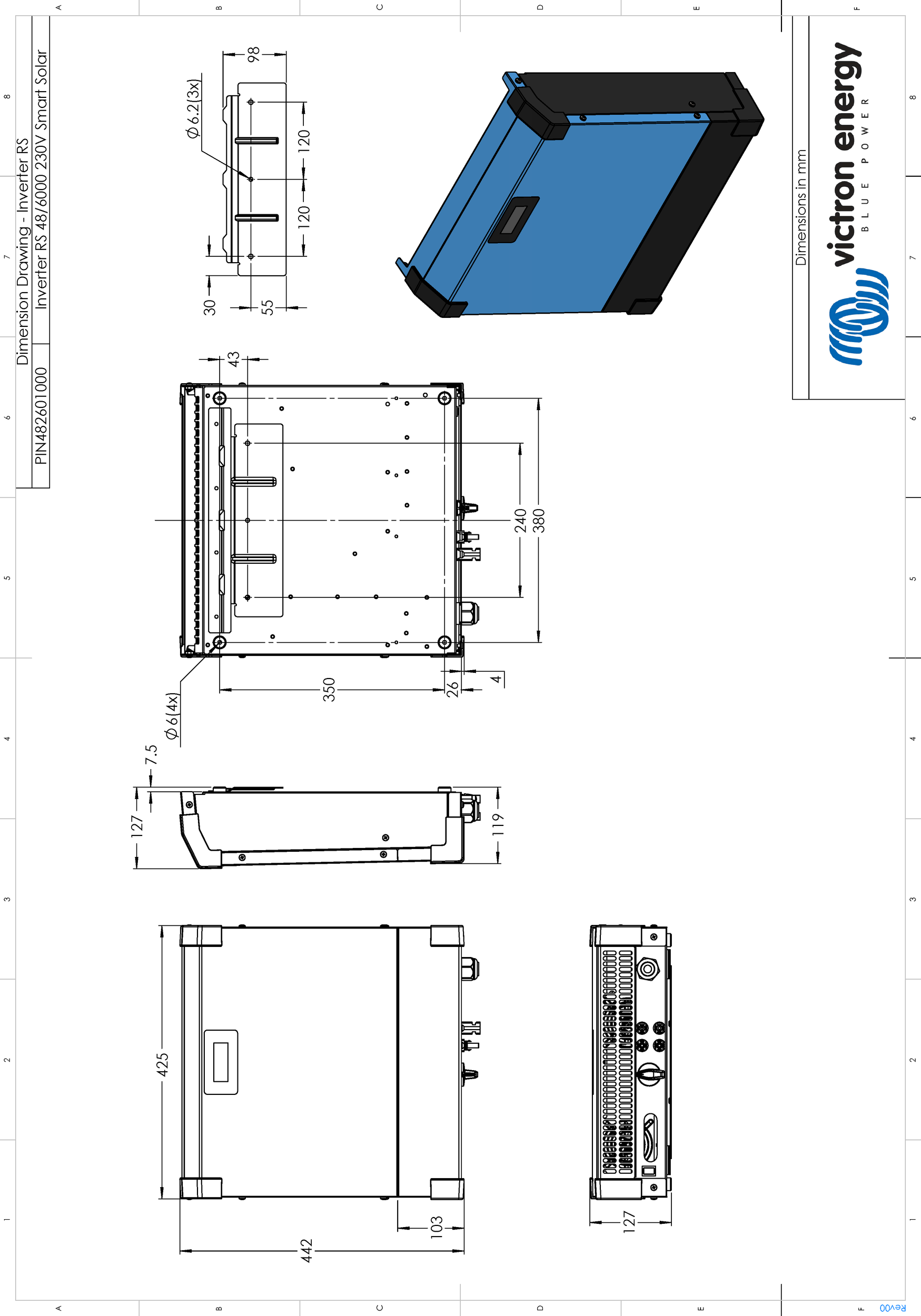

8. Bilaga

I detta avsnitt:

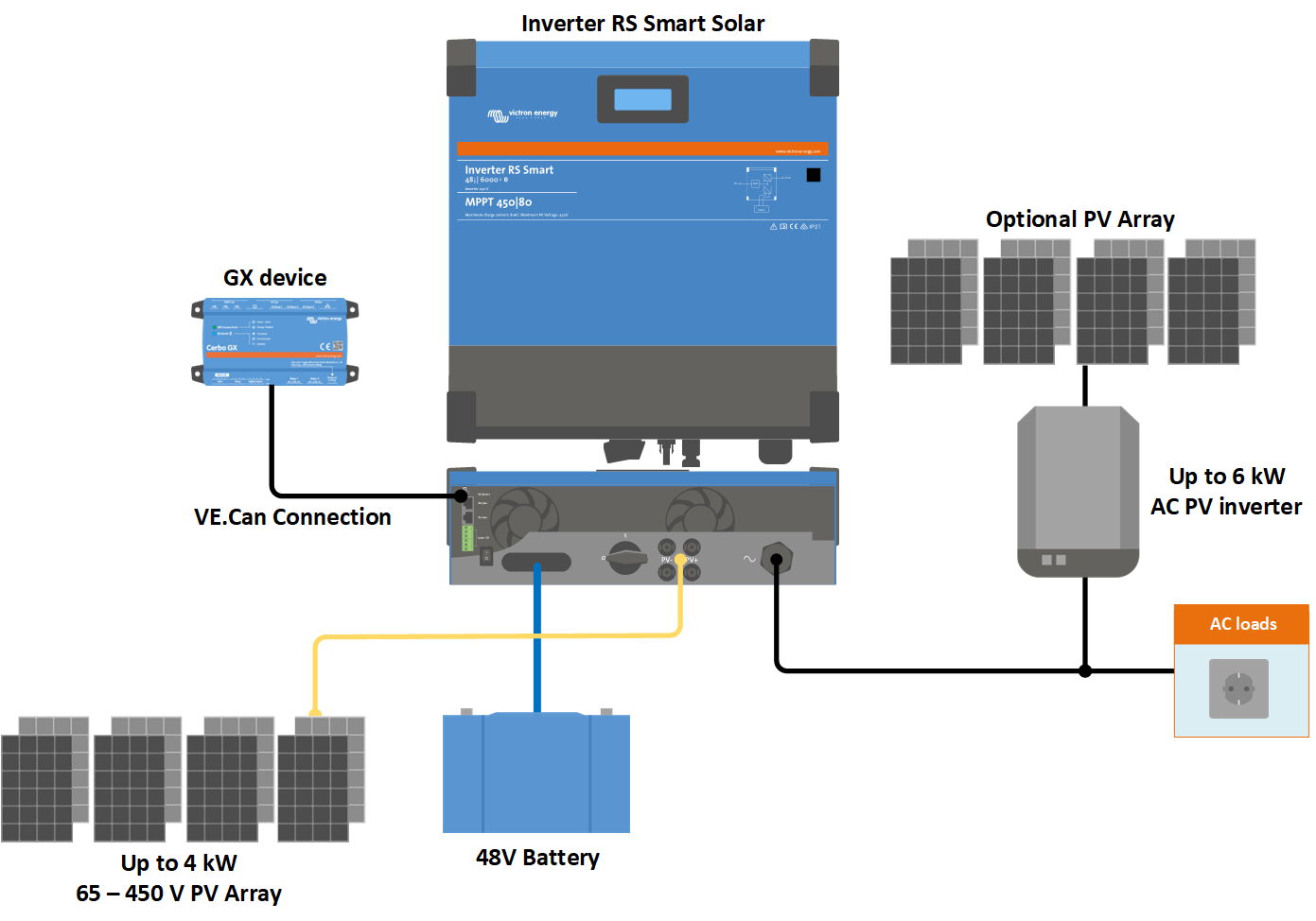

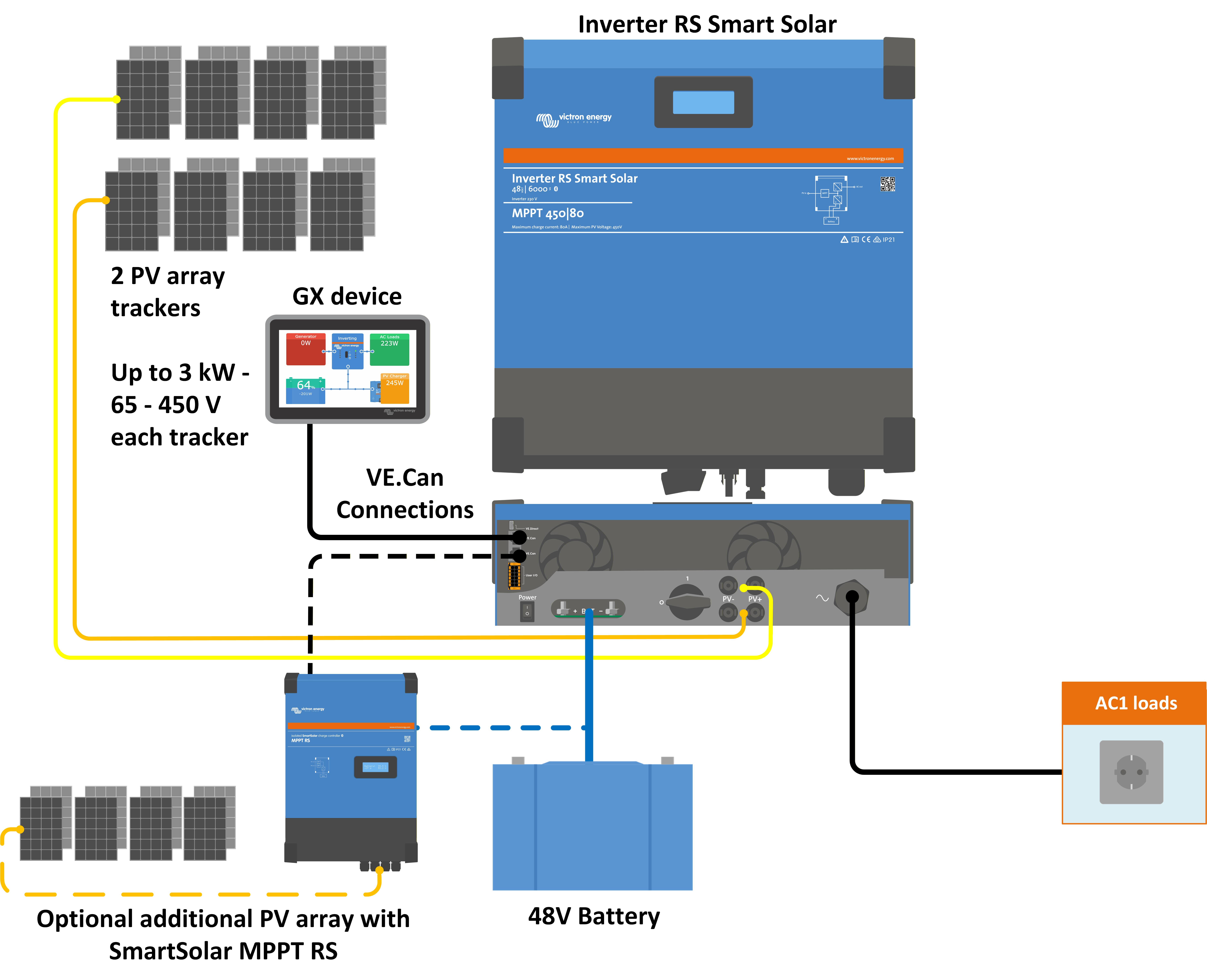

8.1. Bilaga A: Anslutningsöversikt

Figur 2. Växelriktare RS Smart Solar Front

Figur 3. Växelriktare RS Smart Solar Botten

Figur 4. Användarens in- eller utgång

Användarens in- eller utgångskontakt sitter på den nedre vänstra sidan av anslutningsområdet. Diagrammet visar tre perspektiv. Vänster sida - Topp - Höger sida

Tabell 3. Funktioner för användarens in- eller utgång - Se installationsavsnittet för mer information.

Nummer	Anslutning	Beskrivning
1	Relä_NEJ	Programmerbart relä Normalt öppen anslutning
2	AUX_IN -	Vanlig negativ för programmerbara extraingångar
3	AUX_IN1+	Programmerbar extraingång 1 positiv anslutning
4	AUX_IN2+	Programmerbar extraingång 2 positiv anslutning
5	REMOTE_L	Fjärrkontakt på/av Låg
6	REMOTE_H	Fjärrkontakt på/av Hög
7	RELAY_NC	Programmerbart relä Normalt stängd anslutning
8	RELAY_COM	Programmerbart relä vanlig negativ
9	TSENSE -	Temperatursensor negativ
10	TSENSE +	Temperatursensor positiv
11	VSENSE -	Spänningssensor negativ
12	VSENSE +	Spänningssensor positiv
