Växelriktare RS Smart Solar

Tabell 1.

	För att säkerställa att växelriktaren fungerar utan problem måste den användas på en plats som uppfyller följande villkor: a) Undvik alla kontakt med vatten. Utsätt inte växelriktaren för regn eller fukt.   b) Placera inte enheten i direkt solljus. Den omgivande lufttemperaturen ska vara mellan -20 °C och 40 °C (fuktighet < 95 % icke-kondenserande).   c) Blockera inte luftflödet runt växelriktaren. Lämna minst 30 centimeter fritt utrymme både över och under växelriktaren och installera den helst stående och vertikalt. Om enheten blir för varm kommer den att stängas av. När den har uppnått en säker temperaturnivå igen kommer den automatiskt att starta om igen.
	Denna produkt innehåller potentiellt farliga spänningar. Den bör endast installeras under översikt av en lämplig kvalificerad installatör med rätt utbildning och lokala föreskrifter ska följas. Kontakta Victron Energy för mer information eller nödvändig utbildning.
	För hög omgivningstemperatur kommer att leda till följande: ·  Minskad livslängd. · Minskad laddningsström. - Minskad toppkapacitet eller avstängning av växelriktaren. Placera aldrig apparaten direkt ovanför blybatterierna. Enheten passar för väggmontering. För monteringssyften tillhandahålls en krok och två hål på baksidan av höljet. Enheten måste monteras vertikalt för optimal kylning.
	Av säkerhetsskäl bör denna produkt installeras i en värmeresistent miljö. Du bör förhindra närvaron av exempelvis kemikalier, syntetiska komponenter, gardiner eller andra textilier m.m. i den omedelbara närheten.

Försök att hålla avståndet mellan produkten och batteriet till ett minimum för att minimera kabelspänningsförluster.

RS testar om det finns tillräcklig resistiv isolering mellan PV+ och GND, och PV- och GND.

Om motståndet hamnar under tröskelvärdet (vilket påvisar ett jordfel) slutar enheten att ladda och visar felet.

Du måste även ansluta en GX-enhet (som Cerbo GX) om ett ljudlarm och/eller ett e-postmeddelande angående felet krävs. För att konfigurera e-postmeddelanden krävs en internetanslutning till GX-enheten och ett VRM-konto.

Plus- och minusledarna på solcellspanelen måste isoleras från jord.

Jorda solcellspanelens ram enligt lokala föreskrifter. Jorduttaget på chassit ska anslutas till den vanliga jorden.

Ledaren från jorduttaget på enhetens chassi till jord ska ha minst det gränssnitt som de kablar som används för att ansluta solcellspanelen.

När enheten visar på ett isoleringsfel i solcellsmotståndet ska du inte vidröra några metalldelar och omedelbart kontakta en lämplig utbildad tekniker för felsökning av systemet.

Batteriterminalerna är galvaniskt isolerade från solcellspanelen. Detta säkerställer att solcellsspänningarna inte kan läcka över till systemets batterisida vid ett fel.

För att utnyttja produktens fulla kapacitet bör batterier med tillräcklig kapacitet och batterikablar med tillräckligt tvärsnitt användas. Användning av för små batterier eller batterikablar leder till:

Se tabell för de MINSTA batteri- och kabelkraven.

Använd en isolerad hylsnyckel för att undvika kortslutning av batteriet. Maximalt vridmoment: 14 Nm Undvik att kortsluta batterikablarna.

Modellen växelriktare RS Solar-single tracker innehåller flera solcellsingångskontaktdon. Dessa är dock internt anslutna till en enskild Maximum Power Point Tracker. Det rekommenderas därför att de anslutna raderna ska bestå av samma antal och typer av paneler.

Om solcellspanelen är placerad i ett kallt klimat kan solcellspanelen mata ut mer än sin angivna Voc. Använd MPPT-storlekskalkylatorn på solcellsladdarens produktsida för att räkna ut den här variabeln. Ha en säkerhetsmarginal på ytterligare 10 % som en tumregel.

Den högsta driftingångströmmen för varje spårare (Tracker) är 18 A.

MPPT solcellsingångar är skyddade mot omvänd polaritet, till en maximal kortslutningsström på 20 A för varje spårare.

Det är möjligt att ansluta solcellspaneler med högre kortslutningsström, upp till högst 30 A, om de ansluts med rätt polaritet. Denna potential utanför specifikationerna gör det möjligt för systemdesigner att ansluta större paneler och det kan vara användbart i de fall en panelkonfiguration ger en kortslutningsström som är lite högre än gränsen på skyddskretsen mot omvänd polaritet.

När MPPT växlar till floatsteget minskar den batteriladdningsströmmen genom att öka solcellseffektsspänningen.

Den högsta tomgångsspänningen i solcellspanelen får inte vara högre än åtta gånger den lägsta batterispänningen i float.

Om ett batteri har en floatspänning på exempelvis 54,0 V kan den högsta tomgångsspänningen på den anslutna panelen inte överstiga 432 V.

När panelspänningen överstiger den här parametern skickar systemet ett felmeddelande om ”överladdningsskydd” och stänger av.

För att åtgärda detta kan du antingen öka batteriets floatspänning eller minska solcellsspänningen genom att ta bort solcellspaneler från raden så att spänningen hamnar inom specificerade värden igen.

För det första: Bekräfta att det är rätt batteripolaritet och anslut batteriet

Andra:vid behov, koppla ihop den fjärrstyrda av-och-påslagningen, det programmerbara reläet och kommunikationskablar.

Tredje:: Bekräfta att det är rätt solcellspolaritet och anslut sen solcellspanelen (om den är felaktigt ansluten med omvänd polaritet sjunker solcellsspänningen och regulatorn blir varm men laddar inte batteriet).

Anslut aldrig växelriktarens utgång till en annan AC-källa, som t.ex. ett AC-vägguttag i hushållet eller till en vågformande AC-bensingenerator. Solcellsväxelriktare med vågsynkronisering kan kopplas till AC-utgången, se avsnittet om funktionen för frekvensskifte för mer information.

Inverter RS är en enhet av säkerhetsklass 1 (levereras med en jordterminal av säkerhetsskäl). Utgångsterminalerna och/eller jordningspunkten på utsidan på produkten måste utrustas med permanent jordningspunkt av säkerhetsskäl. Inverter RS har ett jordrelä som automatiskt kopplar den neutrala utgången till chassit. Detta säkerställer att den interna jordläckagebrytaren och en jordläckagekretsbrytare som är ansluten till utgången fungerar korrekt.   ─ För en fast installation, kan en permanent jordningspunkt säkras med hjälp av AC-ingångens jordkabel. Annars måste höljet jordas. ─ För en rörlig installation (till exempel med en landströmkontakt), innebär bortkoppling av landanslutningen att även jordanslutningen kopplas bort samtidigt. I detta fall måste höljet anslutas till chassit (på fordonet) eller till skrovet eller jordningsplattan (för båten). Vridmoment: 1,2 Nm

Kan används för att ansluta en PC/bärbar dator för att konfigurera växelriktaren med ett VE.Direct till USB-tillbehör. Kan även användas för att ansluta en Victron GlobalLink 520 för att möjliggöra fjärrstyrd dataövervakning.

Observera att VE.Direct-porten på Inverter RS inte kan användas för att ansluta till en GX-enhet. Och VE.Can-anslutningen måste användas istället.

Används för att ansluta till en Gx-enhet och/eller för kedjekommuniationer till andra VE-Can kompatibla produkter såsom linjen VE.Can MPPT.

Används för att ansluta enheten via VictronConnect för konfigurering.

Om du är ny hos Victron ber vi dig börja med små systemdesigner så att du får kännedom om all nödvändig utbildning, utrustning och programvara som krävs.

Vi rekommenderar att du anlitar en installatör som har erfarenhet med dessa mer komplexa Victron-system, både vad gäller design och idrifttagning.

Victron kan även erbjuda särskild utbildning för dessa system via distributörer genom deras regionala försäljningschefer.

Det är möjligt att blanda olika modeller av Växelriktare RS (ex. modell med solceller och utan solceller). Det är däremot inte möjligt att blanda Växelriktare RS med Multi RS.

DC- och AC-koppling

Varje enhet måste ha separata säkringar på AC- och DC-sidan. Se till att använda samma typ av säkring på varje enhet.

Det kompletta systemet måste kopplas till en enda batteribank. Vi stödjer för närvarande inte flera olika batteribanker för ett anslutet trefas- och/eller parallellt system.

Kommunikationskoppling

Alla enheter måste kedjekopplas med en VE.Can-kabel (RJ45 cat5, cat5e, eller cat6). Sekvensen för det är inte viktig.

Avslutare måste användas på båda ändarna av VE.Can-nätverket.

Temperatursensorn kan kopplas till vilken som helst i systemet. För en större batteribank är det möjligt att koppla flera temperatursensorer. Systemet använder den med högst temperatur för att fastställa temperaturkompensationen.

Programmering

Alla inställningar måste ställas in manuellt genom att ändra inställningar i varje enhet, en efter en. I nuläget stöds inte synkroniserade inställningar för alla enheter av VictronConnect.

Det finns delvis ett undantag för detta. En ändring av AC-utgångsspänningen kommer tillfälligt att föras över till andra synkroniserade enheter (för att undvika oönskad obalans i effektflödet via AC-utgången). Detta är dock inte en permanent inställningsändring och måste ändå manuellt ställas in på alla enheter om du vill ändra AC-utgångsspänningen.

Laddarinställningar (spännings- och strömbegränsningar) förbigås om DVCC är konfigurerad och om det finns en aktiv BMS-Can BMS i systemet.

Systemövervakning

Vi rekommenderar starkt att en produkt inom GX-familjen används i samspel i dessa stora system. De ger mycket värdefull information om systemets historik och prestanda.

Systemmeddelanden anges tydligt och många extrafunktioner aktiveras. Data från VRM kommer markant snabba på eventuell support om den behövs.

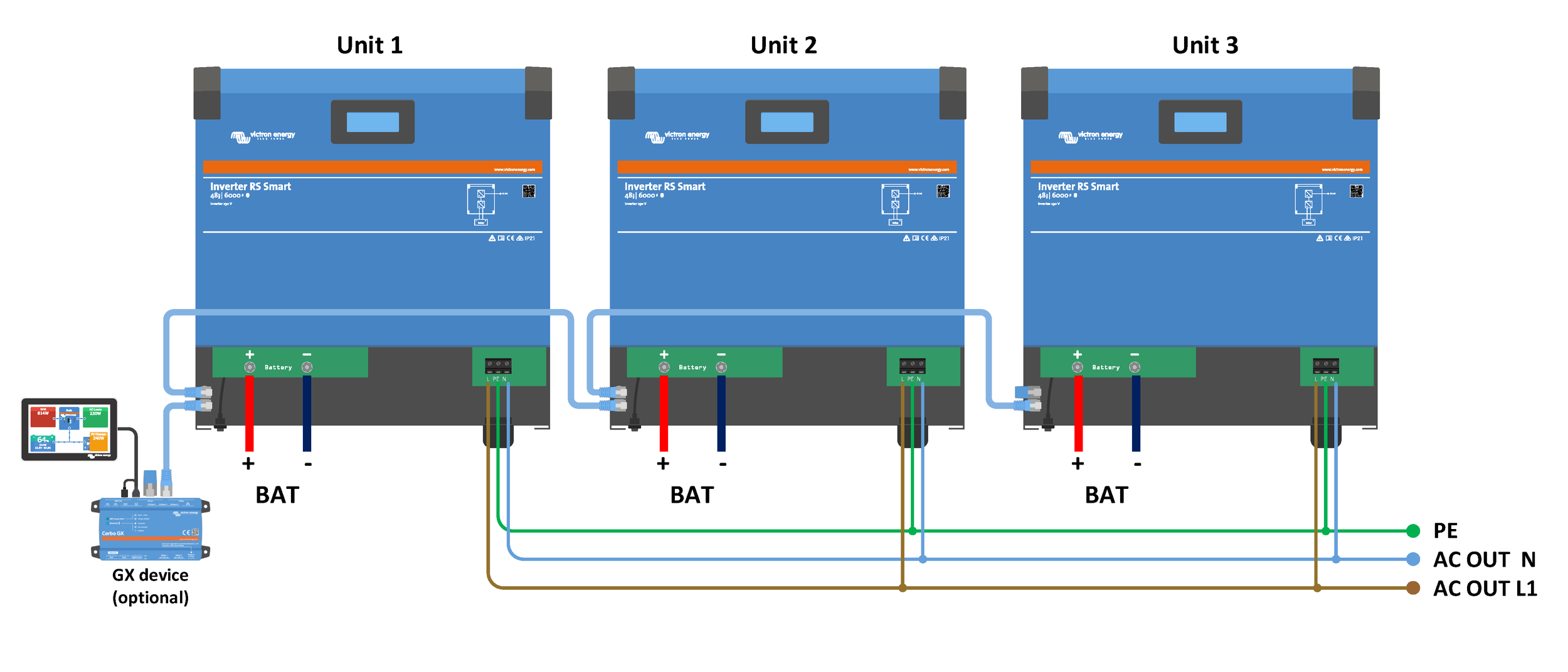

Det är möjligt att installera upp till 12 enheter i ett parallellt system via ett VE.Can-nätverk.

Att parallellkoppla enheter ger många viktiga fördelar:

För parallella system är det inte nödvändigt att DC-kopplingen är symmetriskt mellan enheter.

AC-koppling måste vara symmetrisk från växelriktarna till den vanliga AC-utgångsanslutningen. Variationer av detta kan leda till spänningsbortfall och att olika enheter inte delar lika stor utgångseffekt till belastningen.

Växelriktare måste konfigureras så att de är synkroniserade innan de sätts i drift.

Inverter RS Stödjer enfas- och trefaskonfigurering. Den stödjer i nuläget inte delad fas.

Fabriksinställningen är för fristående enfasdrift.

Om du vill programmera för trefasdrift kräver det minst tre enheter.

Den högsta systemstorleken som stödjs är 12 enheter sammanlagt som du däremot kan dela upp som du vill över de tre faserna.

Det är tillåtet att ha samma eller olika antal enheter på varje fas. Som exempel är två växelriktare på L1, tre växelriktare på L2 och sju växelriktare på L3 tillåtet.

De måste vara anslutna till varandra via VE.Can-anslutningar med en VE-Can-avslutare (medföljer) vid bussens start och slut.

När alla enheter är anslutna till batteriet och via VE.Can måste de konfigureras.

Delta-konfigureringar stödjs inte.

För enheter i trefaskonfigurering: Våra produkter är utformade för en trefaskonfigurering av stjärntyp (Y). I en stjärnkonfigurering är alla neutrala kopplade, en så kallad: ”fördelad neutral".

Vi stödjer inte en delta-konfigurering (Δ). En delta-konfigurering har inte en fördelad neutral och kommer leda till att vissa växelriktarfunktioner inte fungerar som förväntat.
