5. Drift
5.1. Enhetsskärm
Växelriktaren har en LCD-skärm som visar driftinformation.
Växelriktare:
Växelriktarstatus, effektutgång, frekvens och AC-spänning
Batteri:
Batterieffekt (laddning visar positiva nummer, urladdning visar negativa nummer), ström, DC-spänning, temperatur (*), laddningsstatus (*), och tid-kvar (*). Batteriläge (t.ex. urladdning, bulk, absorption, float etc.)
(*) Visas bara om det finns data tillgänglig.
Solcell:
På skärmens övre högra hörn finns andra ikoner med systeminformation.
 | Kommunicerar med alla gränssnitt (t.ex. Bluetooth, VE.Can, etc.) |
 | Bluetooth aktiverad, ikonens färg ändras vid anslutning |
 | MPPT Aktiv |
 | (Blinkar) Fel eller varning |
 | Växelriktare aktiv |
 | Batteri, fyllnad motsvarar spänning, blinkar när tomt |
5.2. STATUS – Datainformation live
 |
MPPT [Modellnummer] bekräftar den anslutna enheten. Det går att ställa in ett eget namn om så önskas.
Ikonen för ”solcellsmätare” visar den dynamiska effektutgången från solcellspanelen i realtid. Avseende solcellspanelspänningen bör du observera att solcellsladdaren endast kommer att fungera när panelspänningen har stigit mer än 5 V över batterispänningen.
Batteri - Spänning Spänningsmätningen görs vid solcellsladdarens batteriterminaler.
Batteri - Ström Den här avläsningen visar strömmen som flyter in i, eller dras ifrån solcellsladdarens batteriterminaler. Observera att i fallet med 100/20 solcellsladdare eller mindre, som har en dedicerad utgång, betyder en positiv beteckning vid sidan av strömavläsningen att ström flyter in i batteriet, och en negativ beteckning betyder att ström dras från batteriet.
Batteri - Status
Bulk: I detta skede levererar regulatorn så mycket laddningsström som möjligt för att snabbt ladda batterierna. När batterispänningen uppnår inställningen för absorptionsspänning aktiverar regulatorn absorptionsläget.
Absorption: I detta skede växlar regulatorn till det konstanta spänningsläget, där en förinställd absorptionsspänning, som är lämplig för batteritypen (Se kapitel 4.1 batteriinställningar nedan), tillämpas. När laddningsströmmen sjunker under svansströmmen och/eller den förinställda absorptionstiden har löpt ut är batteriet fulladdat. Regulatorn växlar över till floatläge. Svansströmmen är 1 A för modeller 100/20 och mindre, och 2 A för större modeller. (När en automatisk utjämning utförs kommer detta också att rapporteras som ”Absorption”).
Float: I detta skede tillämpas floatspänningen på batteriet för att bibehålla denna i ett fullständigt laddat läge. När batterispänningen sjunker under floatspänning i minst en minut startas en ny laddningscykel.
Utjämning: Detta visas när ”Starta utjämning nu” väljs i batteriinställningarna. Laddaren tillämpar utjämningsspänningen till batteriet så länge som strömnivån håller sig under 8 % (Gel eller AGM) eller 25 % (rörplatta) av bulkströmmen.
* Menyposter endast tillgängliga på MPPT-modeller med belastningsutgång (100/20 och mindre.)
Belastningsutgång av/på Belastningsutgångsbrytaren är avsedd för att koppla ifrån belastningen när batteriet har lite ström för att undvika att det skadas. Se konfigurationsavsnittet (4.2 nedan) för tillgängliga algoritmer för belastningsväxling.
Belastningsström Visar strömmen som dras från elektroniska enheter, belysning, kylskåp m.m.
För att avläsningen av belastningsutgången ska vara tillförlitlig måste alla belastningar vara direkt kopplade till belastningsutgången, inklusive deras negative terminaler. Se manualen eller rådfråga din installatör för mer detaljer.
Observera att vissa belastningar (särskilt växelriktare) kopplas bäst direkt till batteriet. I sådana fall visar inte belastningsutgången en pålitlig avläsning och t.ex strömmen som dras från växelriktaren kommer inte att inkluderas. Överväg att lägga till en BMV batteriövervakare som kan mäta all ström som går till - eller dras från batteriet, inklusive belastningar som är kopplade direkt till batteriet och inte bara belastningsutgångsterminalerna på laddningsregulatorn.
Laddas mitt batteri?
Batteriet laddas alltid när strömmen från solcellspanelerna överstiger strömmen som dras från belastningarna (belysning, kylskåp, växelriktare m.m.)
Du kan se om så är fallet med laddningsregulatorer som har alla belastningar kopplade till belastningsutgångsterminalerna. Kom ihåg att en belastning som är kopplad direkt till batteriet inte kan övervakas av solcellsladdaren.
5.3. Historik – 30 dagars diagram
 |
(Den fragmenterade fyrkantiga symbolen (höger upp) gör det möjligt att växla mellan skärmformaten ”porträtt” och ”landskap”.

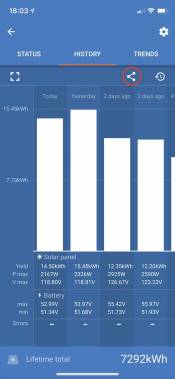

En sammanfattning av de senaste 30 dagarnas aktivitet visas grafiskt. Dra stapeln till vänster eller höger för att se någon av de tidigare 30 dagarna.
Den dagliga loggen visar:
Yield: Energin som har omvandlats den dagen.
P max: Maximal kraft registrerad under dagen.
V max: Högsta spänning från solcellspanelen under dagen.
Genom att klicka på en dag/stapel i diagrammet kommer informationen att utökas och visa laddningsstatustider – både som tim/min och även som procent av ”laddningsdagen”. Det här diagrammet ger en snabb överblick av hur mycket tid din laddaren tillbringar i de olika tre lägena: Bulk / Absorption / Float.
Tips! Du kan använda laddningstiderna för att se om solcellspanelen är av rätt storlek för dina behov. Ett system som aldrig uppnår ”Float” kanske behöver fler paneler, eller kan möjligen belastningen minskas?
Det är möjligt att exportera historiken som en kommaseparerad fil (.csv) genom att klicka på de tre punkterna i det högra hörnet på historikskärmen:
 |

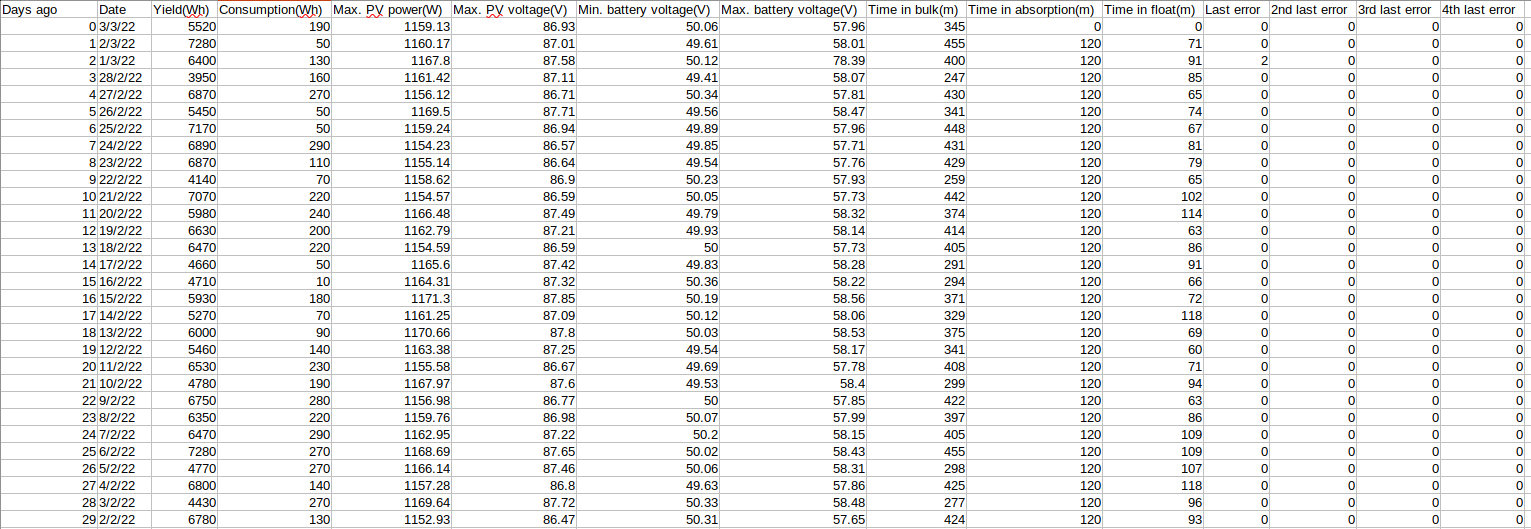

Här visas ett exempel på den exporterade datan för tre av 30 dagar:
Batterispänning
Den första bilden visar den högsta batterispänningen för dagen och bilden under är den lägsta batterispänningen.
Fel
Visar antalet fel (om några) för dagen, klicka på den oranga visaren för att se felkoderna. Se Felkoder för MPPT-solcellsladdare. (Du kan behöva dra upp skärmen på din enhet för att se felen).
Totalt
Här visas den totala mängd energi som har omvandlats av installationen och som inte går att återställa.
Sedan rensning
Här visas hur mycket energi som har omvandlats av installationen sedan den senaste rensningen.
5.4. Skydd och automatisk omstart
5.4.1. Överbelastning
Vissa belastningar som motorer eller pumpar drar stora inkopplingsströmmar under uppstartningen. Under sådana omständigheter är det möjligt att uppstartningsströmmen överskrider växelriktarens strömbegränsning. I detta fall kommer utgångspänningen snabbt att minska för att begränsa utgångsströmmen från växelriktaren. Om strömbegränsningen överskrids kontinuerligt kommer växelriktaren att stänga av i 30 sekunder för att sen starta om. Efter tre omstartningar som följs av överbelastning inom 30 sekunder kommer växelriktaren att stängas av helt. Koppla från belastningen, stäng av växelriktaren och slå på den igen för att återstarta normal drift.
5.4.2. Tröskelvärde för låg batterispänning (justerbart i VictronConnect)
Växelriktaren kommer att stängas av när DC-ingångsspänningen sjunker under nivån för avstängning vid lågt batteri. Efter att ha varit avstängd i minst 30 sekunder kommer växelriktaren att starta på nytt om spänningen har stigit över nivån för omstart vid lågt batteri.
Efter tre avstängningar och omstartningar, följt av en avstängning p.g.a. lågt batteri inom 30 sekunder efter omstart kommer växelriktaren att stängas av och sluta försöka starta om enligt nivån för omstart vid lågt batteri. För att förbigå detta och starta om växelriktaren måste du stänga av den och sedan slå på den samt begränsa belastningen för att möjliggöra laddning av batteriet med solcellsenergi.
Solcells-MPPT:n kommer att fortsätta ladda batteriet även när växelriktaren har stängts av p.g.a. låg batterispänning. Om växelriktaren har stängts av fyra gånger kommer den att försöka starta om igen så fort DC-spänningen håller sig över nivån för detektering av laddning i 30 sekunder.
Se tabellen med teknisk data för standardinställningen för avstängning vid lågt batteri, omstart- och laddningsdetekteringsnivåer. De kan justeras med VictronConnect (dator eller app).
Dessutom kan ytterligare en extern MPPT eller en batteriladdare användas för att ladda upp batteriet för att uppnå spännings- eller laddningsdetekteringsnivån för omstart. !!! Vid användning av signalfunktionen ”tillåt ladda” måste den hållas ovanför den lägsta spänningen så att den inte tillåter att laddningen påbörjas om batteriet är helt dött. I sådana fall kan du tillfälligt stänga av den här funktionen i VictronConnect för att låta laddningen starta igen och därefter sätta på den igen.
Se tabellen med teknisk data för standardinställningen för avstängning vid lågt batteri och omstartsnivåer. De kan anpassas med VictronConnect (dator eller app). Alternativt kan dynamisk avstängning implementeras, se https://www.victronenergy.com/live/ve.direct:phoenix-inverters-dynamic-cutoff
5.4.3. Hög batterispänning
Minska DC-ingångsspänningen och/eller kolla efter en felaktig batteri- eller solcellsladdare i systemet. Efter avstängnings på grund av hög batterispänning kommer enheten först att vänta 30 sekunder och sen försöka att återuppta driften så fort batterispänningen har sjunkit till en godtagbar nivå.
5.4.4. Hög temperatur
En hög omgivningstemperatur eller varaktiga belastningar kan leda till avstängning på grund av övertemperatur. Växelriktaren kommer att starta om efter 30 sekunder. Växelriktaren kommer att fortsätta att försöka återgå i drift och kommer inte att förbli avstängd efter flera försök. Minska belastningen och/eller flytta växelriktaren till en bättre ventilerad plats.
