2. Introduction
2.1. Lynx Shunt VE.Can
Le Lynx Shunt VE.Can (M8) est une partie intégrante du système de distribution Lynx, comprenant une barre omnibus positive et négative, un contrôleur de batterie et un porte-fusible pour le fusible principal du système. Il est disponible en deux versions : M8 et M10. Le shunt peut communiquer avec les dispositifs GX via VE.Can. Il est également équipé d’un voyant d’alimentation pour indiquer l’état.
Lynx Shunt VE.Can (M10) - avec et sans cache de protection
Lynx Shunt VE.Can (M8) - avec et sans cache de protection
Le Lynx Shunt VE.Can est livré avec deux terminaisons RJ45 VE.Can qui sont utilisées pour se connecter à un dispositif GX.
Deux terminaisons RJ45 VE.Can
Le Lynx Shunt VE.Can M8 est conçu pour accueillir un fusible CNN, tandis que le modèle M10 peut également accueillir un fusible ANL ou Mega. Les fusibles doivent être achetés séparément. Pour plus d’informations, voir Fusibles.
Exemples de fusibles CNN, ANL et Mega
2.2. Que contient l’emballage ?
Lynx Shunt VE.Can (M8) |  | |
Terminaisons RJ45 VE.Can (2 pièces) |  | |

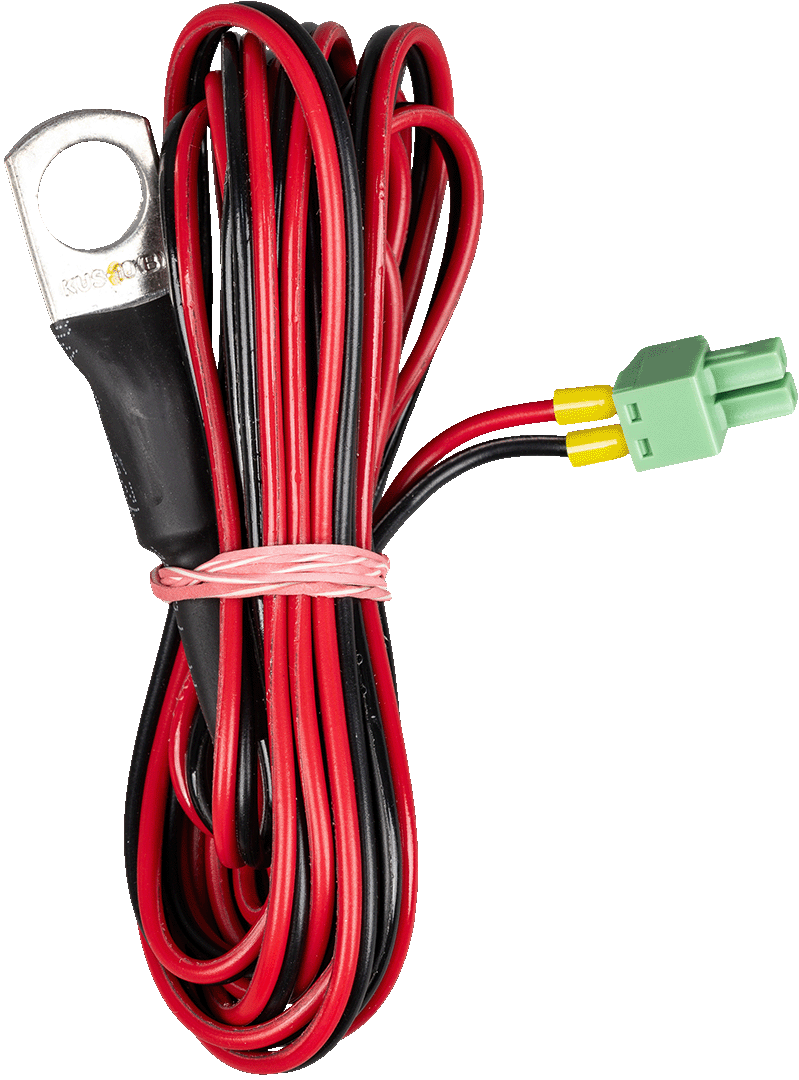

Sonde de température (ASS000001000) avec embouts et bornier |
| |

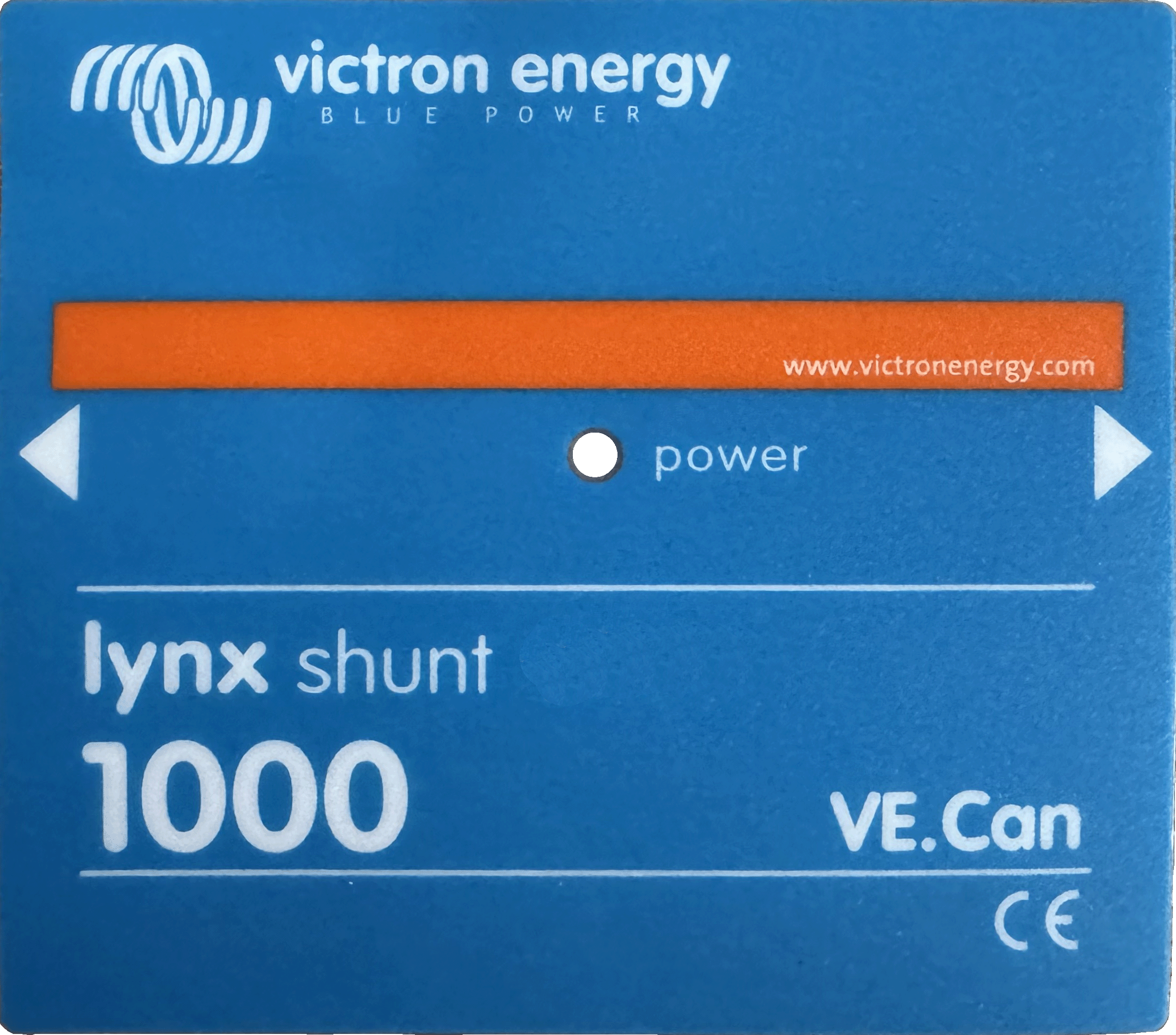

Étiquette pour orientation à l’envers avec guide d’installation rapide |
| |
2.3. Dispositif GX
Le Lynx Shunt VE.Can (M8) peut être surveillé et configuré à l’aide d’un dispositif GX.
Pour plus d’informations concernant le dispositif GX, consultez la page produit du dispositif GX.
Le dispositif GX peut être connecté au portail VRM, ce qui permet une surveillance à distance.
Pour plus d’informations sur le portail VRM, consultez la page VRM.
Dispositifs GX : Cerbo GX et GX Touch, CCGX et Venus GX
2.4. Sonde de température
Une sonde de température peut être connectée au Lynx Shunt VE.Can (M8). Elle est utilisée pour mesurer la température de la batterie.
La sonde de température est fournie avec le Lynx Shunt VE.Can (M8). Pour davantage d’informations, consultez la page du produit relative à la sonde de température QUA PMP de l’appareil GX.
Sonde de température QUA PMP de l’appareil GX
2.5. Système de distribution Lynx
Le système de distribution Lynx est un système de barres omnibus modulaire qui incorpore les connexions CC, la distribution, les fusibles, la surveillance des batteries et/ou la gestion des batteries au lithium. Pour plus d’informations, consultez la page produit des systèmes de distribution CC.
Le système de distribution Lynx est composé des éléments suivants :
Lynx Power In - Une barre omnibus positive et négative avec quatre connexions pour des batteries ou des équipements CC, disponible en deux versions, avec barre omnibus M8 ou M10.
Lynx Class-T Power In - Une barre omnibus positive et négative qui accepte deux fusibles de classe T et dispose de deux connexions de batterie ou d’équipement CC, disponible avec barre omnibus M10.
Distributeur Lynx - Une barre omnibus positive et négative avec quatre connexions à fusibles pour des batteries ou des équipements CC et surveillance des fusibles, disponible en deux versions, avec barre omnibus M8 ou M10.
Lynx Shunt VE.Can - Une barre omnibus positive avec un espace pour un fusible du système principal, et une barre omnibus négative avec un shunt pour la surveillance de la batterie. Elle dispose d’une communication par VE.Can pour permettre la surveillance et la configuration depuis un dispositif GX. Disponible en deux versions, avec un barre omnibus M8 ou M10.
Lynx Smart BMS - Pour une utilisation avec les batteries au lithium Smart de Victron Energy. Il contient une barre omnibus positive avec un contacteur piloté par un système de gestion de batteries (BMS) et une barre omnibus négative avec un shunt pour la surveillance des batteries. Il dispose d’une communication Bluetooth pour la surveillance et la configuration via l’application VictronConnect et d’une communication VE.Can pour la surveillance avec un dispositif GX et le portail VRM. Disponible en modèle 500 A avec des barres omnibus M8 ou M10 ou en modèle 1000 A avec des barres omnibus M10.
Les modules Lynx : Lynx Power In, Lynx Class-T Power In, Lynx Distributor, Lynx Shunt VE.Can et Lynx Smart BMS
