2. Inleiding
2.1. De Lynx Shunt VE.Can
De Lynx Shunt VE.Can (M8) is een integraal onderdeel van het Lynx-verdeelsysteem, met een positieve en negatieve verdeelrail, een accumonitor en een zekeringhouder voor de systeemhoofdzekering. Het is beschikbaar in twee versies: M8 en M10. De shunt kan communiceren met GX-apparaten via VE.Can. Het is bovendien uitgerust met een voedings-LED voor statusaanduiding.
De Lynx Shunt VE.Can (M10) - met en zonder bedekking
De Lynx Shunt VE.Can (M8) - met en zonder bedekking
Twee RJ45 VE.Can-busafsluiters zijn inbegrepen. Deze worden gebruikt tijdens aansluiten op een GX-apparaat.
Twee RJ45 VE.Can-busafsluiters
De Lynx Shunt VE.Can M8 is ontworpen voor een CNN-zekering terwijl het M10-model ook plaats heeft voor een ANL- of Mega-zekering. De zekeringen moeten afzonderlijk worden aangeschaft. Voor meer informatie zie Zekeren
Voorbeelden van een CNN-, ANL- en Mega-zekering
2.2. Wat zit er in de doos?
Lynx Shunt VE.Can (M8) |  | |
VE.Can RJ45-afsluitingen (2 stuks) |  | |

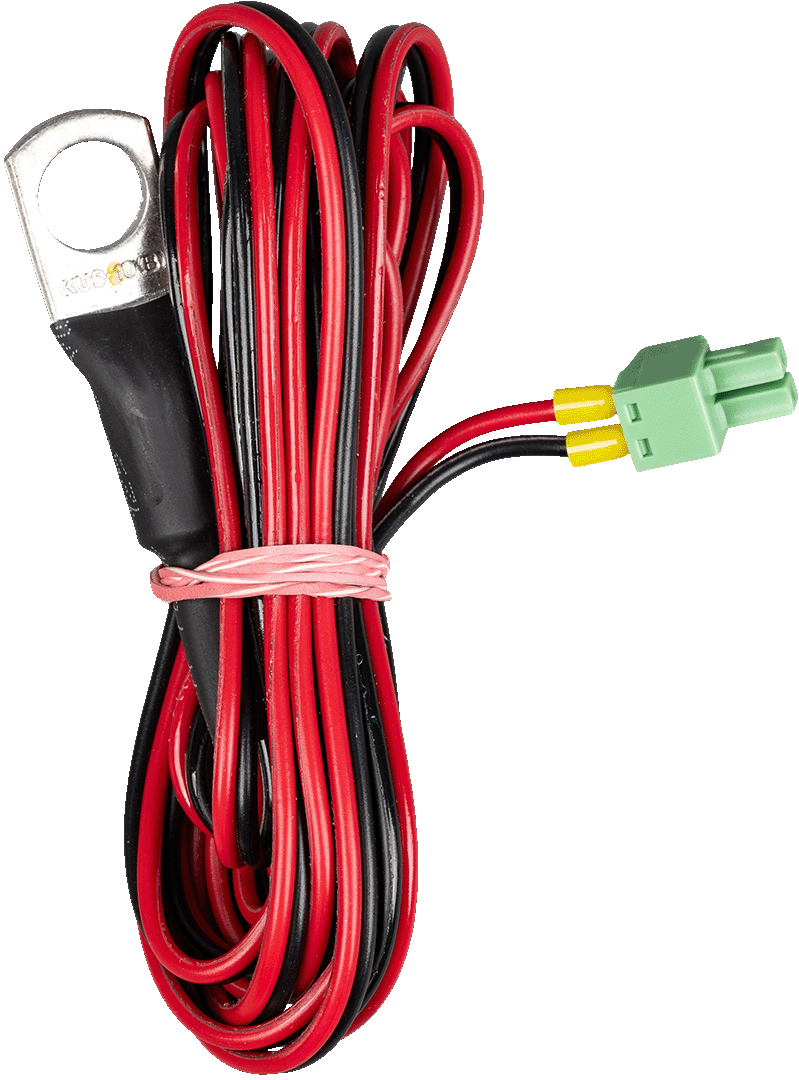

Temperatuursensor (ASS000001000) met verbindingsstukken en aansluitblok |
| |

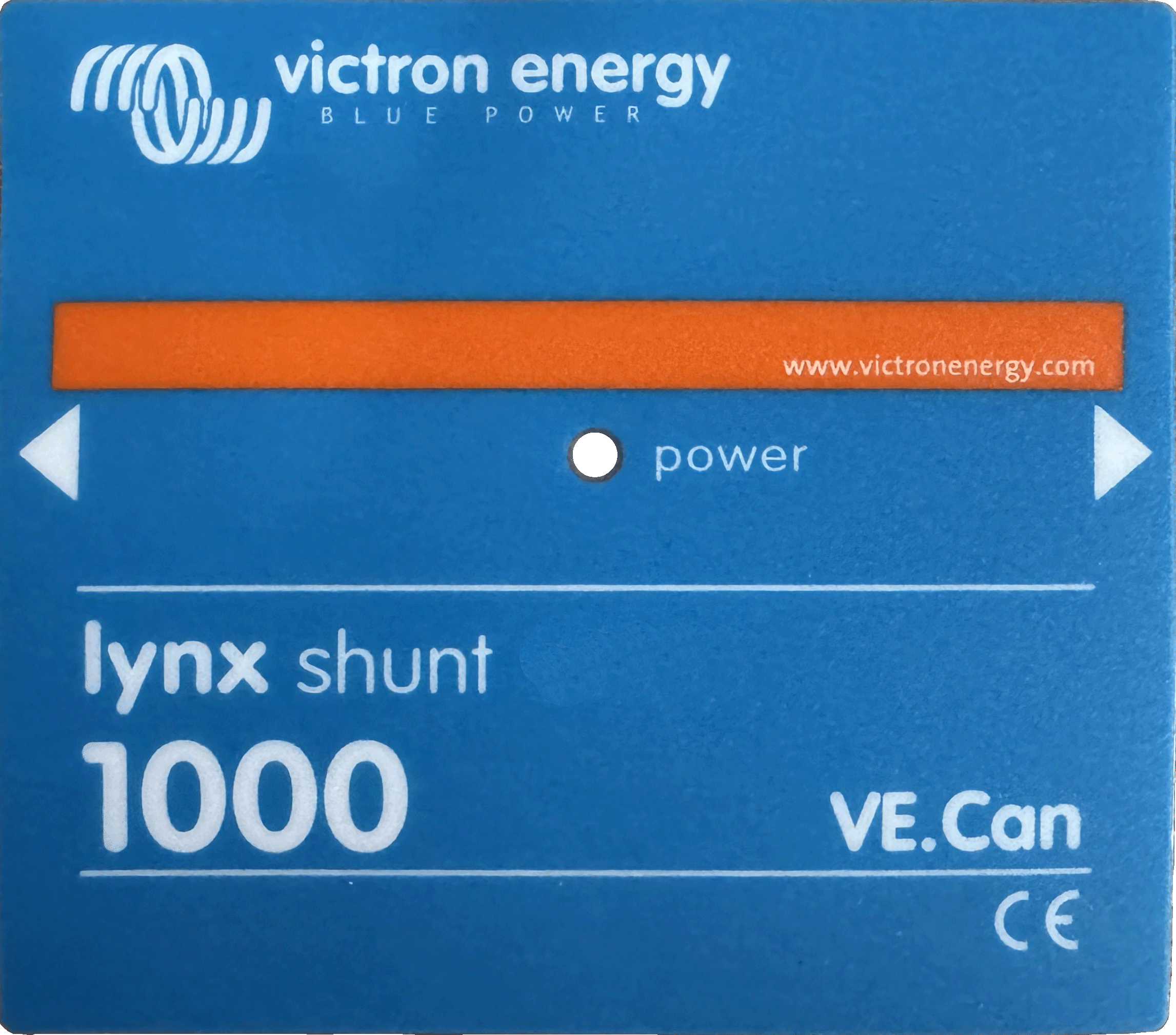

Omgekeerde sticker met snelle installatiegids |
| |
2.3. GX-apparaat
De Lynx Shunt VE.Can (M8) kan worden bewaakt en ingesteld met een GX-apparaat.
Raadpleeg voor meer informatie over het GX-apparaat de GX-apparaat productpagina.
Het GX-apparaat kan worden verbonden met het VRM-portaal voor remote bewaking.
Raadpleeg voor meer informatie over het VRM-portaal de VRM-pagina.
GX-Apparaten: Cerbo GX & GX Touch, CCGX en Venus GX
2.4. Temperatuursensor
Op de Lynx Shunt VE.Can (M8) kan een temperatuursensor worden aangesloten. Deze wordt gebruikt om de accutemperatuur te meten.
De temperatuursensor is inbegrepen in de Lynx Shunt VE.Can (M8). Raadpleeg voor meer informatie de Temperatuursensor QUA PMP GX-apparaat productpagina.
Temperatuursensor QUA PMP GX-apparaat
2.5. Het Lynx-verdeelsysteem
Het Lynx-verdeelsysteem is een modulair verdeelrail -systeem dat DC-aansluitingen, verdeling, afzekering, accubewaking en / of lithium accubeheer bevat. Raadpleeg voor meer informatie ook de DC-verdeelsystemen productpagina.
Het Lynx-verdeelsysteem bestaat uit de volgende onderdelen:
Lynx Power In - Een positieve en negatieve verdeelrail met 4 aansluitingen voor accu's of DC-apparatuur, beschikbaar in twee versies, met M8 of M10 verdeelrail.
Lynx Class-T Power In - Een positieve en negatieve verdeelrail die twee Class-T zekeringen accepteert en twee accu- of DC-apparatuuraansluitingen heeft, beschikbaar met M10-verdeelrail.
Lynx Distributor - Een positieve en negatieve verdeelrail met 4 gezekerde aansluitingen voor accu's of DC-apparatuur met bewaking van de zekeringen, beschikbaar in twee versies, met M8 of M10 verdeelrail.
Lynx Shunt VE.Can - Een positieve verdeelrail met ruimte voor een systeem hoofdzekering en een negatieve verdeelrail met een shunt voor accubewaking. De Lynx Shunt VE.Can heeft VE.Can-communicatie voor bewaking en instellen met een GX-apparaat. Beschikbaar in twee versies, met M8 of M10 verdeelrail.
Lynx Smart BMS - Voor gebruik samen met Victron Energy Lithium Battery Smart accu's. Het Lynx Smart BMS bevat een positieve verdeelrail met een magneetschakelaar die wordt aangestuurd door een accubeheersysteem (BMS) en een negatieve verdeelrail met een shunt voor accubewaking. Het heeft Bluetooth-communicatie voor bewaking en instellen via de VictronConnect-app en VE.Can-communicatie voor bewaking met een GX-apparaat en het VRM-portaal. Beschikbaar als een 500 A model met M8 of M10 verdeelrails of 1000 A model met M10 verdeelrails.
De Lynx-modules: Lynx Power In, Lynx Class-T Power In, Lynx Distributor, Lynx Shunt VE.Can en Lynx Smart BMS
